تقویت‌کننده توان BUC KU250 باند Ku

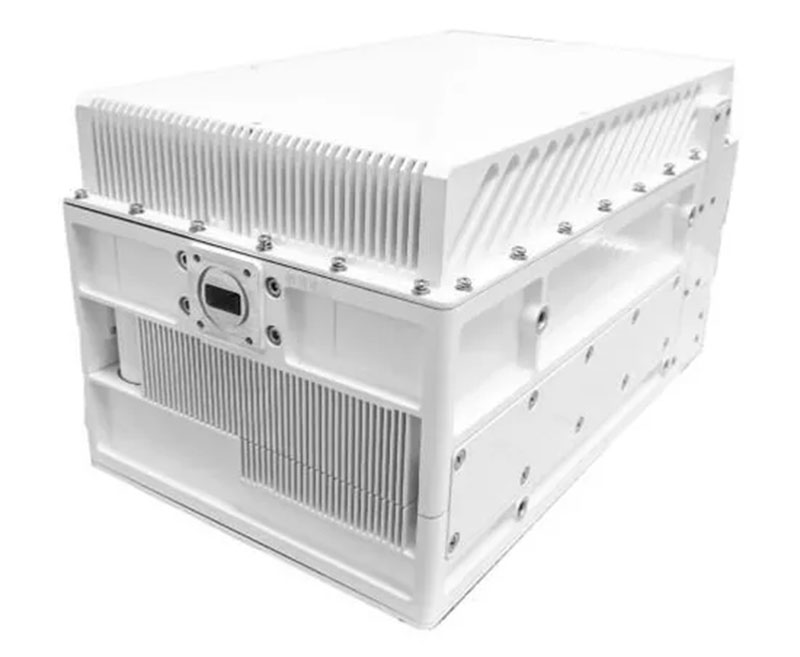

سری PARTRON KU250 تقویت‌کننده‌های توان GaN با توان 250 وات در باند Ku
سری PARTRON KU250 شامل تقویت‌کننده‌های توان حالت جامد حرفه‌ای (SSPA/SSPB) و مبدل‌های افزاینده بلوکی (BUC) در باند Ku است که برای کاربردهای ارتباطات ماهواره‌ای طراحی شده‌اند. این تقویت‌کننده‌ها با بهره‌گیری از فناوری پیشرفته GaN، توان خروجی 250 وات را در باند Ku با راندمان، پایداری و قابلیت اطمینان بالا ارائه می‌دهند و برای ایستگاه‌های زمینی و سیستم‌های ارتباطی پیشرفته مناسب هستند.
سری KU250 با برق AC 220V کار می‌کند و دارای عملکردهای یکپارچه مانیتورینگ و حفاظتی، از جمله تشخیص توان RF، کنترل Mute، پایش دما، پایش جریان، پایش توان، خاموشی در اثر افزایش بیش از حد دما و عملکرد هشدار کلی است.
این تقویت‌کننده‌ها در محفظه‌ای با درجه حفاظت IP65 قرار گرفته‌اند و به سیستم خنک‌کننده فن مجهز هستند که حفاظت بیشتر و عملکرد قابل‌اعتماد را در محیط‌های صنعتی و تجاری فراهم می‌کند.
ویژگی‌های کلیدی:
تولیدکننده: PARTRON
سری: KU250
باند فرکانسی: باند Ku
فناوری: GaN SSPA / SSPB / BUC
توان خروجی: 250 وات در باند Ku
منبع تغذیه: AC 220V
مانیتورینگ: توان RF، جریان، دما و وضعیت سیستم
حفاظت: خاموشی در اثر افزایش بیش از حد دما و هشدار کلی
محفظه: دارای درجه حفاظت IP65 با خنک‌کننده فن
کاربردها: صنعتی، تجاری، ارتباطات ماهواره‌ای و ایستگاه‌های زمینی
ما تقویت‌کننده‌های توان حرفه‌ای (BUC) نو و اصلی سری PARTRON KU250 را در موجودی خود عرضه می‌کنیم. برای اطلاع از موجودی KU250، دریافت دیتاشیت، قیمت و سایر اطلاعات محصول با ما تماس بگیرید.
تقویت‌کننده‌های توان حرفه‌ای BUC در باند Ku کاربردها
ایستگاه‌های زمینی ماهواره‌ای
تقویت‌کننده‌های KU250 می‌توانند به‌عنوان اجزای تقویت توان RF در سیستم‌های ارسال ایستگاه‌های زمینی ماهواره‌ای مورد استفاده قرار گیرند و به تأمین توان ارسال مورد نیاز برای لینک‌های ماهواره‌ای کمک کنند.
سیستم‌های ارتباطات ماهواره‌ای
محدوده کاری باند Ku این سری را برای تجهیزات ارتباطی مورد استفاده در انتقال داده، صدا، ویدئو و ارتباطات پهن‌باند ماهواره‌ای مناسب می‌کند.
تجهیزات ارتباطی RF
SSPAها و BUCها به‌عنوان تقویت‌کننده‌های RF پرقدرت می‌توانند در سیستم‌های ارتباطی که به تقویت پایدار و قابل‌اعتماد سیگنال‌های RF نیاز دارند، یکپارچه شوند.
سیستم‌های ارتباطی صنعتی
محفظه با درجه حفاظت IP65 و عملکردهای حفاظتی یکپارچه، KU250 را برای محیط‌های صنعتی سخت که در آن حفاظت از تجهیزات و قابلیت اطمینان عملیاتی اهمیت دارد، مناسب می‌سازد.
پارامترهای بیشتر تقویت‌کننده‌های توان BUC با توان 250 وات در باند Ku
| مشخصات عملکرد الکتریکی | |||
| -فرکانس خروجی: 13.75 GHz–14.5 GHz | |||
| 14 GHz–14.5 GHz | |||
| -فرکانس ورودی: 0.95–1.7 GHz | |||
| 0.95–1.45 GHz | |||
| -فرکانس نوسان‌ساز محلی: 12.8/13.05 GHz | |||
| -فرکانس مرجع: 10 MHz، 0 dBm ±5، پورت IF | |||
| -بهره سیگنال کوچک : ≥75 dB | |||
| -توان ورودی نامی IF: -20 dBm | |||
| -تنظیم بهره: 20 dB با گام‌های 0.5 dB | |||
| -تختی بهره: ≤1.2 dB/40 MHz | |||
| ≤3.0 dB/500 MHz | |||
| ≤4.0 dB/750 MHz | |||
| -پایداری بهره: ≤4 dB در کل محدوده دما | |||
| -توان خروجی اشباع: ≥54 dBm | |||
| -توان خروجی نامی: 54 dBm | |||
| -IMD3: ≤-25 dBc @ توان خروجی نامی با Back-off برابر 3 dB | |||
| -سیگنال‌های ناخواسته: ≤-55 dBc @ توان خروجی نامی | |||
| -نویز فاز: ≤-65 dBc/Hz @ 100 Hz | |||
| ≤-75 dBc/Hz @ 1 kHz | |||
| ≤-85 dBc/Hz @ 10 kHz | |||
| ≤-95 dBc/Hz @ 100 kHz |
-نویز درون‌باند: ≤-76 dBm/Hz
-VSWR ورودی: ≤1.5:1
-منبع تغذیه: AC 220 V ±15%
-مصرف برق: ≤1300 W (معمولی)
مشخصات مکانیکی
-کانکتور ورودی IF: N-F، 50 اهم
-کانکتور خروجی : WR-75
-رابط مانیتورینگ: MS3112E-14-19P
-رابط منبع تغذیه: MS3102A-16-10P
-روش مانیتورینگ: RJ45/RS485 (قابل انتخاب)
-ابعاد: 330 × 200 × 180 میلی‌متر
-وزن: ≤13 کیلوگرم
مشخصات محیطی
-دمای کاری: -40–55°C
-دمای نگهداری: -45–75°C
-مقاومت در برابر آب و گردوغبار: IP65

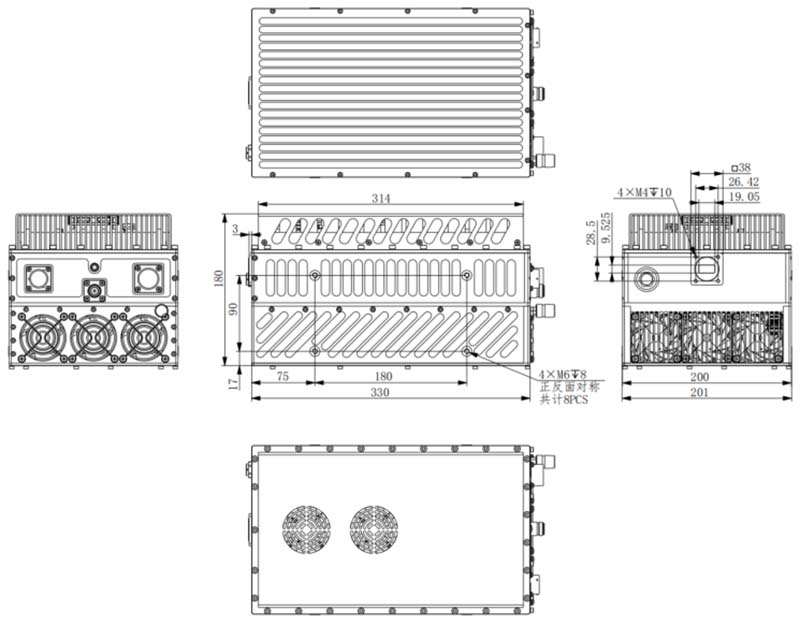

طراحی و ساختار محصول(نمودارهای زیر فقط برای مرجع هستند)
مدل
نوع
پین
نام سیگنال
Rmark
MS3112E-14-19P
پورت اترنت سیستم
D-6
Ethernet_RX-
سبز
C-3
Ethernet_RX+
سبز - سفید
B-2
Ethernet_TX-
نارنجی
A-1
Ethernet_TX+
نارنجی - سفید
4,5,7,8
NC
46284
NC
MS3102A-16-10P
منبع تغذیه کل سیستم
A
سیم فاز
قرمز
B
سیم نول
مشکی
C
سیم زمین
زرد-سبز
