واحدهای اندازه‌گیری اینرسی چیست؟

واحدهای اندازه‌گیری اینرسی چیست؟ واحد اندازه‌گیری اینرسی (IMU) یک سیستم یکپارچه است که از سنسورهای چندمحوری با دقت بالا شامل ژیروسکوپ‌ها، شتاب‌سنج‌ها، مغناطیس‌سنج‌ها و سنسورهای فشار تشکیل شده است. با ترکیب سرعت زاویه‌ای سه محوری ژیروسکوپ‌ها با داده‌های شتاب خطی سه محوری، اندازه‌گیری دقیق حرکت در فضای سه بعدی را امکان‌پذیر می‌سازد. برخلاف شتاب‌سنج مستقل، IMU قابلیت‌های تشخیص حرکت انتقالی و چرخشی را فراهم می‌کند. با کسب و پردازش مطمئن داده‌های چند درجه آزادی، حتی در محیط‌های دینامیکی پیچیده، اطلاعات حرکت پایدار، پیوسته و جامعی ارائه می‌دهد – که آن را به یک عامل کلیدی در انتخاب بهترین واحد اندازه‌گیری اینرسی برای پهپادها تبدیل می‌کند.

واحدهای اندازه‌گیری اینرسی MEMS چگونه کار می‌کنند؟

ماهیت یک IMU در کاربرد قوانین حرکت نیوتن است. این واحد به سیگنال‌های GPS یا ایستگاه‌های پایه وابسته نیست؛ بلکه از طریق تغییرات فیزیکی سنسورهای داخلی، تغییرات سرعت و جهت را درک می‌کند. این «خودمختاری» آن را در محیط‌هایی مانند گاراژهای زیرزمینی، تونل‌ها یا عمق دریاها غیرقابل جایگزین می‌سازد.

شتاب‌سنج (تشخیص حرکت خطی)

در داخل یک شتاب‌سنج، معمولاً یک «جرم آزمایشی» کوچک بین صفحات خازنی آویزان است. هنگامی که یک جسم حرکت می‌کند یا سرعت آن تغییر می‌کند، اینرسی باعث جابجایی جرم شده و در نتیجه مقدار خازن را تغییر می‌دهد. با اندازه‌گیری این تغییر، IMU می‌تواند شتاب خطی را در امتداد محورهای X، Y و Z درک کند.

ژیروسکوپ (تشخیص حرکت چرخشی)

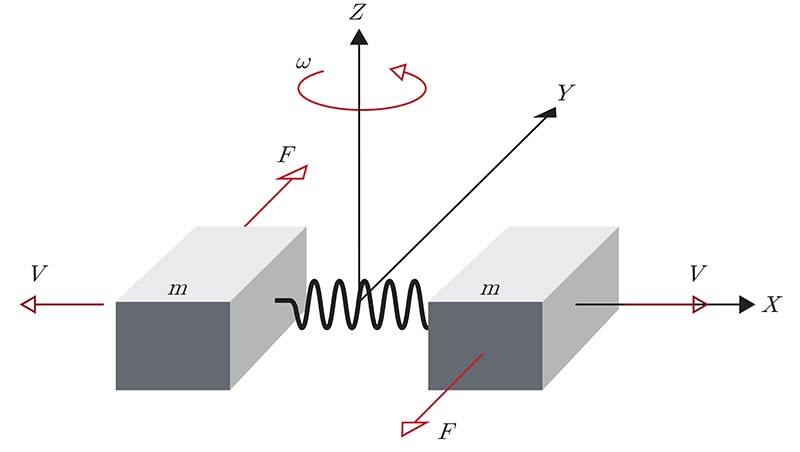

ژیروسکوپ‌ها از اصل «نیروی کوریولیس» استفاده می‌کنند. هنگامی که سنسور حول یک محور می‌چرخد، ریزساختار ارتعاشی داخلی تحت نیروی جانبی قرار گرفته و باعث خمش می‌شود. سنسور این خمش را ثبت کرده و به داده‌های سرعت زاویه‌ای تبدیل می‌کند. این به IMU اجازه می‌دهد تا بفهمد آیا جسم در حال غلتش، شیب یا چرخش است.

مغناطیس‌سنج (تشخیص جهت‌گیری مطلق)

مغناطیس‌سنج شبیه یک قطب‌نما الکترونیکی عمل کرده و با تشخیص میدان مغناطیسی زمین، جهت مطلق یک جسم را تعیین می‌کند. این سنسور عمدتاً برای اصلاح خطای تجمعی ایجاد شده توسط ژیروسکوپ در طول زمان (معروف به «انحراف») و تضمین جهت صحیح در طول مسیریابی طولانی‌مدت استفاده می‌شود.

ادغام داده‌ها و تخمین وضعیت

داده‌های خام (شتاب و سرعت زاویه‌ای) به پردازنده ارسال شده و با استفاده از الگوریتم‌هایی مانند فیلتر کالمن ادغام می‌شوند. شتاب‌سنج مسئول ارائه مرجع شیب بلندمدت است، در حالی که ژیروسکوپ حرکات آنی و شدید را ثبت می‌کند. این دو مکمل یکدیگر بوده و در نهایت اطلاعات دقیق وضعیت سه بعدی، سرعت و موقعیت را خروجی می‌دهند.

کدام سنسورها در واحد اندازه‌گیری اینرسی استفاده می‌شوند؟

IMU چندین سنسور را ترکیب می‌کند و طراحی آن به پیچیدگی سیستم و درجه آزادی مورد نیاز بستگی دارد.

شتاب‌سنج (ضروری)

شتاب‌سنج پایه هر IMU است. این سنسور شتاب خطی را در امتداد یک یا چند محور (معمولاً X، Y و Z) اندازه‌گیری می‌کند. با تشخیص نیروی گرانش، همچنین می‌تواند شیب دستگاه را نسبت به سطح زمین در حالت سکون تعیین کند.

ژیروسکوپ (ضروری)

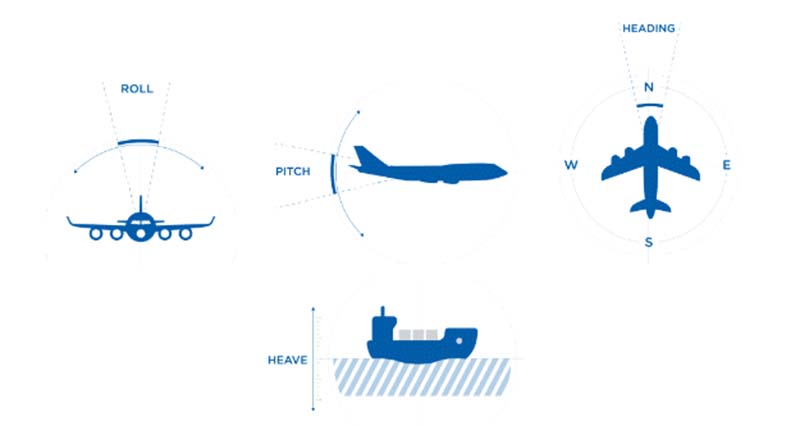

ژیروسکوپ سرعت زاویه‌ای یا نرخ چرخش حول سه محور (غلتش، شیب و چرخش) را اندازه‌گیری می‌کند. در حالی که شتاب‌سنج به شما می‌گوید چقدر سریع در یک خط مستقیم حرکت می‌کنید، ژیروسکوپ به شما می‌گوید چقدر سریع می‌چرخید.

مغناطیس‌سنج (متداول در IMUهای 9 محوری)

مغناطیس‌سنج که اغلب به عنوان قطب‌نما الکترونیکی شناخته می‌شود، قدرت و جهت میدان مغناطیسی زمین را اندازه‌گیری می‌کند. برای ارائه جهت مطلق (شمال) و اصلاح «انحراف» که ژیروسکوپ‌ها به طور طبیعی در طول زمان جمع می‌کنند، استفاده می‌شود.

سنسور فشار / بارومترر (اختیاری)

در بسیاری از IMUهای پیشرفته، به ویژه آنهایی که در پهپادها یا ردیاب‌های تناسب اندام پوشیدنی استفاده می‌شوند، یک سنسور فشار بارومترری گنجانده شده است. این سنسور فشار اتمسفر را برای تعیین ارتفاع یا تغییرات ارتفاع اندازه‌گیری کرده و یک بعد عمودی دقیق‌تر نسبت به استفاده تنها از شتاب اضافه می‌کند.

سنسور دما

بیشتر IMUهای با دقت بالا شامل یک سنسور دما داخلی هستند. این سنسور برای اطلاع از آب و هوا استفاده نمی‌شود، بلکه برای کالیبراسیون سایر سنسورها است. از آنجایی که اجزای MEMS (سیستم‌های میکروالکترومکانیکی) به گرما حساس هستند، IMU از داده‌های دما برای جبران انحراف حرارتی و تضمین دقت استفاده می‌کند.

چرا سنسور MEMS را برای سیستم‌های بدون سرنشین خود انتخاب کنید؟

۱. مینیاتوری‌سازی و یکپارچه‌سازی بالا

سنسورهای MEMS (سیستم‌های میکروالکترومکانیکی) ساختارهای مکانیکی و مدارهای الکترونیکی را روی تراشه‌های سیلیکونی کوچک یکپارچه می‌کنند. در حالی که ژیروسکوپ‌های مکانیکی سنتی می‌توانند به اندازه یک مشت باشند، یک IMU MEMS فقط به اندازه یک ناخن است و ضخامت آن اغلب کمتر از ۱ میلیمتر است. این امر امکان قرار دادن آسان آن‌ها در گوشی‌های هوشمند، ساعت‌های هوشمند و حتی دستگاه‌های پزشکی قابل کاشت را فراهم می‌کند.

۲. مصرف انرژی بسیار پایین

به دلیل ابعاد فیزیکی بسیار کوچک، انرژی مورد نیاز برای عملکرد دستگاه‌های MEMS حداقل است. جریان کاری یک سنسور MEMS معمولی معمولاً در محدوده میکروآمپر (µA) است. این امر برای دستگاه‌های قابل حمل با باتری مانند پهپادها و ردیاب‌های تناسب اندام حیاتی بوده و عمر باتری دستگاه را به طور قابل توجهی افزایش می‌دهد.

۳. کارایی هزینه بالا

سنسورهای MEMS از فرآیندهای تولید انبوه مشابه نیمه‌هادی‌ها (مانند لیتوگرافی و اچینگ) استفاده می‌کنند. این بدان معناست که هزاران سنسور می‌توانند به طور همزمان روی یک ویفر واحد تولید شوند و منجر به کاهش قابل توجه هزینه واحد می‌شود.

۴. دوام عالی و مقاومت در برابر ضربه

برخلاف ژیروسکوپ‌های مکانیکی که شامل یاتاقان‌ها و روتورهای پیچیده هستند، داخل یک دستگاه MEMS معمولاً یک ساختار سیلیکونی جامد است. از آنجایی که این ریزساختار جرم بسیار کمی دارد، به طور استثنایی در برابر ضربه و ارتعاش مقاوم است و آن را برای محیط‌های با دینامیک بالا ایده‌آل می‌سازد.

۵. دیجیتالی‌سازی و سهولت یکپارچه‌سازی

سنسورهای MEMS مدرن معمولاً دارای مدارهای مجتمع کاربردی (ASIC) داخلی برای پردازش سیگنال هستند و خروجی مستقیم سیگنال دیجیتال (مانند رابط‌های I2C یا SPI) ارائه می‌دهند. توسعه‌دهندگان می‌توانند آن‌ها را مستقیماً به میکروکنترلر (MCU) یا سیستم روی تراشه (SoC) متصل کنند بدون اینکه نیاز به مدیریت پیچیده سیگنال آنالوگ داشته باشند و طراحی مدار را تا حد زیادی ساده می‌کنند.

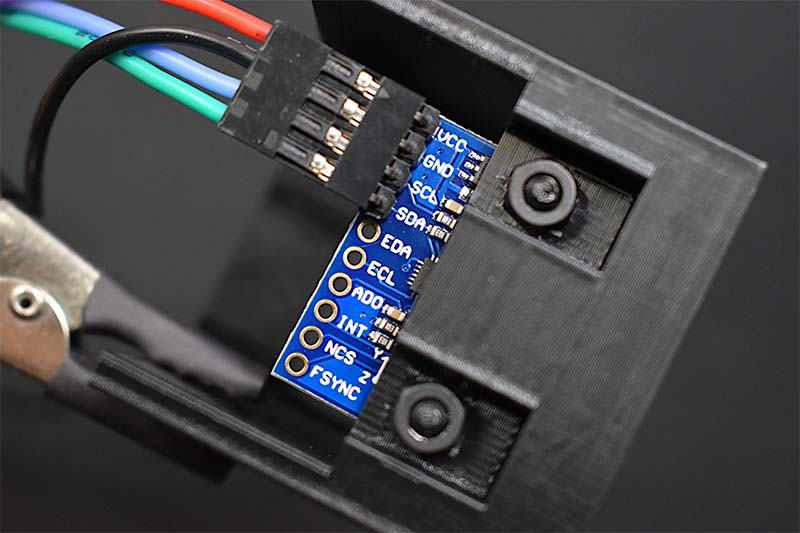

چگونه واحد اندازه‌گیری اینرسی را کالیبره کنیم؟

۱. شتاب‌سنج: کالیبراسیون ایستای شش وجهی

سنسور به صورت افقی قرار گرفته و روی هر یک از شش وجه خود (جهات مثبت و منفی محورهای X، Y و Z) بی‌حرکت باقی می‌ماند. با استفاده از گرانش زمین ($1g$) به عنوان مقدار مرجع استاندارد، انحراف نقطه صفر و ضریب مقیاس سنسور با مقایسه خروجی واقعی در برابر مقادیر تئوری اصلاح می‌شوند.

۲. ژیروسکوپ: کالیبراسیون رانش ایستا

در شرایط سکون مطلق، داده‌های متوسط خروجی ژیروسکوپ در یک مدت زمان مشخص ثبت می‌شود. در این زمان، سرعت زاویه‌ای تئوری باید $0^\circ/s$ باشد. سپس از الگوریتم‌های نرم‌افزاری برای کم کردن انحرافات جزئی ثبت شده در این دوره استفاده می‌شود و در نتیجه رانش زاویه‌ای بلندمدت کاهش می‌یابد.

۳. مغناطیس‌سنج: کالیبراسیون برازش کره

دستگاه در تمام جهات در فضای سه‌بعدی چرخانده می‌شود تا داده‌های میدان مغناطیسی در تمام ابعاد جمع‌آوری شود. این نقاط داده به یک کره ریاضی استاندارد برازش داده می‌شوند. از طریق تبدیل‌های ریاضی، تداخلات آهن سخت و آهن نرم ناشی از فلزات اطراف یا قطعات الکترونیکی حذف می‌شوند.

۴. کالیبراسیون جبران دما

تغییرات خروجی سنسور در دماهای مختلف در یک محفظه حرارتی کنترل‌شده اندازه‌گیری می‌شود. سپس یک مدل خطای دما ایجاد می‌شود که به IMU اجازه می‌دهد بر اساس خوانش دمای بلادرنگ در حین عملیات، به طور خودکار انحرافات داده ناشی از تغییرات خواص فیزیکی را جبران کند.

۵. کالیبراسیون آنلاین پویا

در حین عملکرد سیستم (مانند یک درون در حین پرواز)، داده‌های IMU با اطلاعات خارجی مانند GPS یا متریک بصری با استفاده از الگوریتم‌هایی مانند فیلتر کالمن مقایسه می‌شوند. با محاسبه باقیمانده‌های بلادرنگ، سیستم به صورت پویا خطاهای آنی سنسوری که در حین حرکت رخ می‌دهد را اصلاح می‌کند.

نکات کالیبراسیون IMU

هنگام انجام کالیبراسیون شش وجهی، اطمینان حاصل کنید که سطح تا حد امکان صاف باشد. حتی یک انحراف $1^\circ$ می‌تواند خطای تقریبی $0.017g$ ایجاد کند که ممکن است بر دقت سنسورهای MEMS با عملکرد بالا تأثیر قابل توجهی بگذارد.

کاربردهای واحد اندازه‌گیری اینرسی چیست؟

واحد اندازه‌گیری اینرسی (IMU) با بهره‌گیری از عملکرد خودکار، نمونه‌برداری با سرعت بالا و قابلیت ضد تداخل قوی، به طور گسترده در بخش‌های متنوعی از جمله الکترونیک مصرفی، کشاورزی، صنایع فضای باز و دفاع مورد استفاده قرار می‌گیرد.

۱. الکترونیک مصرفی: ادراک و تعامل هوشمند

در گوشی‌های هوشمند و دستگاه‌های پوشیدنی، IMU هسته تجربه هوشمندانه است. برای چرخش خودکار صفحه، الگوریتم‌های شمارش گام و کنترل‌های مبتنی بر شیب در بازی‌های مسابقه استفاده می‌شود.

دوربین‌های اکشن: IMU لرزش دوربین را اندازه‌گیری و جبران می‌کند تا پایدارسازی ویدیویی حرفه‌ای (EIS) به دست آید.

۲. درون‌ها و رباتیک

فناوری IMU سیستم‌های درون را متحول کرده و حرکت دقیق و کنترل وضعیت را ممکن می‌سازد – ضروری برای عملیات ایمن و کارآمد در صنایع مختلف.

۲.۱ پایدارسازی پرواز: IMU «گوش داخلی» کنترل‌کننده پرواز (FC) است. با نظارت بر زوایای شیب و ارتعاشات در فرکانس‌های بالا، الگوریتم کنترل پرواز سرعت موتورها را با فواصل میلی‌ثانیه‌ای تنظیم می‌کند.

۲.۲ ناوبری خودکار: در غیاب مداخله خلبان، IMU قابلیت‌های مسیریابی مرده مداوم را ارائه می‌دهد. می‌تواند با یکپارچه‌سازی داده‌های حرکت برای تخمین موقعیت، ناوبری را بر عهده بگیرد و برنامه‌ریزی مسیر و بازگشت ایمن به خانه (RTH) را در مدت کوتاه ممکن سازد.

۲.۳ پایدارسازی ژیمبال: برای ثبت تصاویر هوایی پایدار، سیستم‌های ژیمبال به IMU اختصاصی یا داده‌های پرواز مشترک نیاز دارند. IMU لرزش‌ها و ارتعاشات درون را بلادرنگ ثبت کرده و موتورهای ژیمبال را برای انجام جبران معکوس هدایت می‌کند.

۲.۴ اجتناب از موانع: IMU بازخورد حرکت ضروری را ارائه می‌دهد. هنگامی که سنسورها مانعی را تشخیص می‌دهند، داده‌های دقیق شتاب و کاهش سرعت از IMU به سیستم اجازه می‌دهد تا کوتاه‌ترین فاصله ترمز و بهترین مسیر دور زدن را محاسبه کند.

۲.۵ کنترل VTOL و فرود: در حین برخاست و فرود عمودی (VTOL)، درک بردار گرانش توسط IMU، نرمی مانور را تعیین می‌کند. اوج‌گیری پلتفرم را نظارت می‌کند تا به درون کمک کند تا با مرکز فرود دقیقاً هم‌تراز شود.

۳. رانندگی خودکار و سیستم‌های خودرو

در حالی که GPS/GNSS داده‌های موقعیت را ارائه می‌دهد، سیگنال‌های ماهواره‌ای اغلب در تونل‌ها، شهری یا گاراژهای زیرزمینی قطع می‌شوند. در این سناریوها، IMU از مسیریابی مرده برای تخمین موقعیت و جهت خودرو استفاده می‌کند و شکاف‌های سیگنال را پر می‌کند. علاوه بر این، برای کنترل الکترونیکی پایداری (ESC) و تشخیص تصادم برای فعال کردن کیسه‌های هوایی حیاتی است.

۴. اتوماسیون صنعتی و کشاورزی

• صنعتی: IMU وضعیت ارتعاش ماشین‌های سنگین را نظارت می‌کند یا به عنوان شیب‌سنج برای بررسی یکپارچگی سازه‌ای پل‌ها و ساختمان‌ها عمل می‌کند.
• کشاورزی: در درون‌های کشاورزی، IMU ارتفاع ثابت و زوایای پاشش را در زمین‌های ناهموار تضمین می‌کند. حتی در حین شتاب، چرخش یا تغییر بار مفید (با مصرف آفت‌کش‌ها)، IMU پایداری نازل را حفظ می‌کند تا پوشش یکنواخت تضمین شود و از پاشش ناقص یا همپوشانی جلوگیری کند.

۵. تجزیه و تحلیل ورزش و ثبت حرکت

با پوشیدن سنسورهای یکپارچه با IMU روی مفاصل انسان، ورزشکاران می‌توانند مسیرهای حرکتی دقیق را بلادرنگ ثبت کنند – مانند قوس ضربه گلف یا وضعیت دویدن – برای بهینه‌سازی عملکرد.

۶. هوافضا و دریایی: ناوبری دقیق برد بلند

در موشک‌ها، ماهواره‌ها و زیردریایی‌ها، IMU جزء اصلی سیستم ناوبری اینرسی (INS) است. از آنجایی که این پلتفرم‌ها اغلب نمی‌توانند به GPS متکی باشند (مثلاً زیردریایی‌ها در اعماق دریا یا موشک‌ها در محیط‌های با تداخل بالا)، IMUهای با دقت بالا – مانند ژیروسکوپ‌های لیزری حلقوی (RLG) یا ژیروسکوپ‌های فیبر نوری (FOG) – به تنها تکیه‌گاه ناوبری تبدیل می‌شوند تا دقت دقیق در مسافت‌های طولانی تضمین شود.

چگونه بهترین IMU را برای پهباد انتخاب کنیم؟

انتخاب بهترین واحد اندازه‌گیری اینرسی (IMU) برای پهباد (UAV) به تعادل بین دقت، SWaP (اندازه، وزن، توان)، مقاومت محیطی و هزینه بر اساس نیازهای خاص ماموریت شما بستگی دارد.

۱. تعریف ماموریت و الزامات عملکردی خود

ابتدا، مورد استفاده خود را مشخص کنید – این امر مستقیماً درجه و دقت IMU را دیکته می‌کند:

DoF (درجه آزادی):

۶-DoF: ژیروسکوپ ۳ محوری + شتاب‌سنج ۳ محوری (کنترل وضعیت پایه، هزینه پایین).

۹-DoF: + مغناطیس‌سنج ۳ محوری (دقت جهت بهتر، ایده‌آل برای ناوبری؛ re تداخلات مغناطیسی).

۲. ارزیابی پارامترهای فنی اصلی

عملکرد ژیروسکوپ

پایداری بایاس: مهم‌ترین مشخصه واحد – رانش در طول زمان را اندازه‌گیری می‌کند. مقادیر پایین‌تر = پایداری بلندمدت بهتر.

چگالی نویز (ARW): بر لرزش کوتاه‌مدت تأثیر می‌گذارد؛ برای تعلیق نرم و پرواز پویا حیاتی است.

نرخ به‌روزرسانی: ≥۱۰۰ هرتز برای پهبادهای عمومی؛ ≥۵۰۰ هرتز برای پروازهای با چابکی بالا یا داخلی.

عملکرد شتاب‌سنج

پایداری بایاس: دقت تخمین‌های سرعت/موقعیت را تعیین می‌کند.

محدوده: ±۲g تا ±۱۶g برای اکثر پهبادها؛ بالاتر برای مانورهای پویا بالا.

ویژگی‌های رانش و خطا

رانش بایاس در حین اجرا: میزان تغییر بایاس در حین عملیات (کلیدی برای قطع GPS).

خطای ضریب مقیاس: بر خطی بودن اندازه‌گیری‌ها تأثیر می‌گذارد.

۳. بهینه‌سازی SWaP (اندازه، وزن، توان)

پهبادها به شدت توسط بار مفید و باتری محدود می‌شوند:

اندازه/وزن: درون‌های کوچک (مثلاً میکرو-پهباد) به IMUهای <۵۰ گرم و <۳۰ سانتی‌متر مکعب نیاز دارند.

مصرف انرژی: اولویت <۱ وات برای پهبادهای باتری‌دار؛ واحدهای بالا رده ممکن است ۲–۵ وات مصرف کنند.

فرم فاکتور: محفظه‌های فشرده و بادوام (مثلاً آلومینیوم) برای یکپارچه‌سازی در بدنه هواپیما.

۴. تضمین مقاومت محیطی

پهبادها در شرایط سخت عمل می‌کنند – بررسی کنید:

مقاومت در برابر ارتعاش: IMUهای MEMS باید ارتعاشات ۵–۲۰g را تحمل کنند (متداول در چندروتورها); به گزینه‌های نصب با جداسازی ارتعاش نگاه کنید.

محدوده دما: -۴۰ درجه تا +۸۵ درجه سانتی‌گراد برای استفاده صنعتی؛ محدوده‌های وسیع‌تر برای ماموریت‌های نظامی/ارتفاع بالا.

محافظ EMI: برای پهبادهای دارای GPS، رادیو یا ESC برای جلوگیری از تداخل الکترومغناطیسی حیاتی است.

۵. سازگاری و یکپارچه‌سازی

آمادگی برای ادغام: IMUهای برای ناوبری باید از ادغام GNSS/IMU پشتیبانی کنند (مثلاً EKF/UKF) تا رانش را اصلاح کنند.

رابط ارتباطی: SPI/I2C برای MEMS کم‌هزینه؛ RS-422/ایترنت برای واحدهای تاکتیکی بالا رده.

کالیبراسیون: واحدهای کالیبره شده در کارخانه (دما، بایاس) زمان را صرفه‌جویی می‌کنند؛ پشتیبانی از کالیبراسیون میدانی یک امتیاز است.

قیمت واحد اندازه‌گیری اینرسی (IMU)

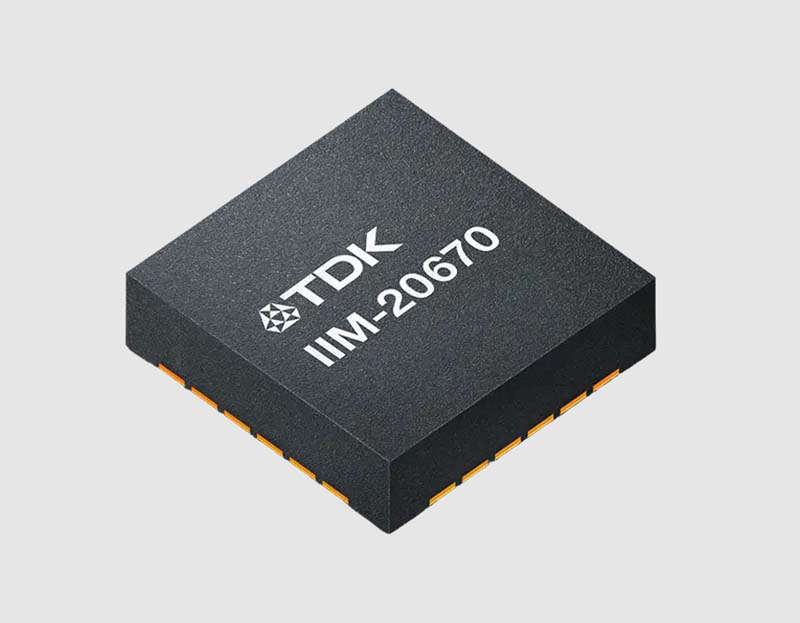

هنگام انتخاب IMU برای پهباد، مانند تولیدکنندگان IMU TDK InvenSense، قیمت واحد اندازه‌گیری اینرسی برای درون معمولاً بر اساس درجه عملکرد و الزامات کاربرد خاص متفاوت است.

مدل‌های MEMS ۶ محوری و ۹ محوری مصرفی شامل ICM-42605، ICM-20602 و ICM-20948 برای درون‌های سرگرمی و مدنی ۲–۴ دلار قیمت دارند و برای کنترل وضعیت پایه و وظایف پرواز روزانه عالی هستند. IMUهای با قابلیت اطمینان بالا صنعتی و خودرویی سری IIM و IAM، مناسب برای پهبادهای کشاورزی و بازرسی، به ازای هر واحد ۱۰–۲۰ دلار قیمت دارند و مقاومت دمایی بهتر، سرکوب ارتعاش و پایداری را برای محیط‌های خارجی پیچیده ارائه می‌دهند. ماژول‌های IMU آماده یکپارچه و کالیبره شده در کارخانه ۲–۵ برابر قیمت تراشه خام هزینه دارند و از ۱۵ تا ۵۰ دلار متفاوت هستند.

در نتیجه، واحدهای اندازه‌گیری اینرسی نقش حیاتی در سیستم‌های مدرن تشخیص حرکت و ناوبری ایفا می‌کنند. درک نحوه همکاری هر سنسور واحد اندازه‌گیری اینرسی – مانند ژیروسکوپ‌ها، شتاب‌سنج‌ها و سایر قطعات پشتیبانی – به انتخاب IMU مناسب برای کاربردهای خاص کمک می‌کند. چه در پهبادها، رباتیک یا سیستم‌های اتوماسیون صنعتی و کشاورزی استفاده شوند، IMUها به ارائه داده‌های حرکتی دقیق و قابل اعتماد برای محیط‌های با تقاضای فزاینده ادامه می‌دهند.
