اپتوکوپلر در الکترونیک چیست؟

اپتوکوپلر در الکترونیک چیست؟ اپتوکوپلرها به طور گسترده در مدارهای الکترونیکی برای انتقال سیگنال استفاده می‌شوند و در عین حال جداسازی الکتریکی بین بخش‌های مختلف سیستم را حفظ می‌کنند. با ترکیب یک قطعه نورتاب و یک گیرنده حساس به نور، از مدارهای حساس در برابر پیک ولتاژ، نویز و آسیب‌های احتمالی محافظت می‌کنند. در این مقاله، بررسی می‌کنیم اپتوکوپلر برای چه کاربردهایی استفاده می‌شود و چرا در بسیاری از کاربردها به جای راه حل‌های ترانزیستوری انتخاب می‌شود.

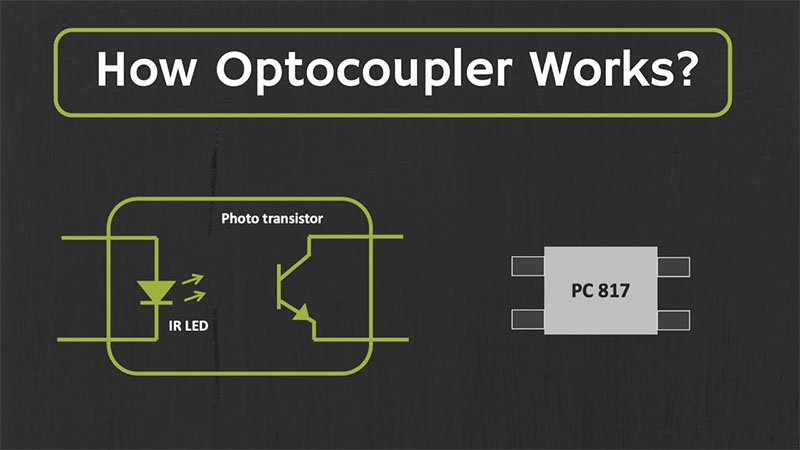

چگونه یک اپتوکوپلر کار می‌کند؟

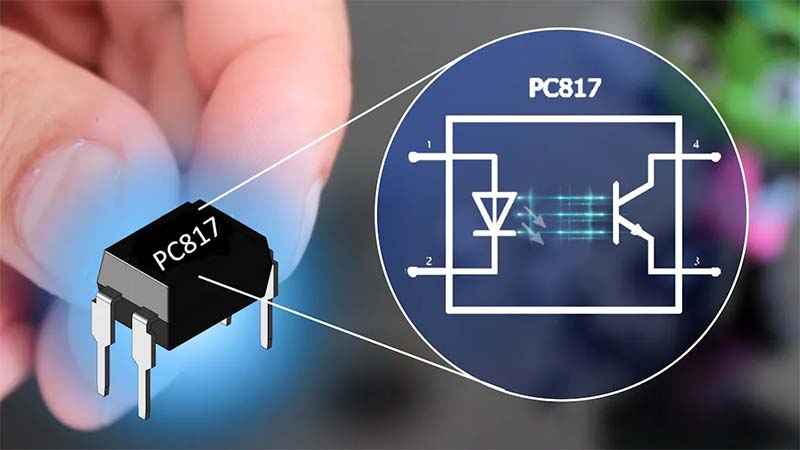

جداسازی اپتوکوپلر چیست؟ یک اپتوکوپلر عمدتاً از یک دیود نورتاب (LED) و یک دستگاه حساس به نور مانند فتوتزانزیستور، فتودیود یا تیریستور کنترل‌شده با نور تشکیل شده است. این قطعات در یک بسته واحد قرار گرفته‌اند اما اتصال الکتریکی مستقیمی با یکدیگر ندارند. در عوض، سیگنال‌ها از طریق نور بین آن‌ها منتقل می‌شوند.

۱. سمت ورودی سیگنال الکتریکی دریافت می‌کند

هنگامی که ولتاژ یا جریان به سمت ورودی اعمال شود، LED داخلی فعال شده و نور مادون قرمز ساطع می‌کند.

۲. انتقال سیگنال نوری

نور ساطع شده از LED از یک محیط عایق شفاف عبور کرده و به دستگاه حساس به نور در سمت خروجی می‌رسد.

چون سیگنال از طریق نور از سد عایق عبور می‌کند، سمت‌های ورودی و خروجی همیشه از نظر الکتریکی جدا باقی می‌مانند.

۳. سمت خروجی سیگنال را مجدداً به سیگنال الکتریکی تبدیل می‌کند

وقتی دستگاه حساس به نور سیگنال نوری را دریافت کند، فعال شده و جریان یا ولتاژ خروجی متناظر تولید می‌کند.

هنگام خاموش شدن LED، دستگاه حساس به نور غیرفعال شده و خروجی به حالت غیرفعال بازمی‌گردد.

این فرآیند تبدیل: سیگنال الکتریکی → سیگنال نوری → سیگنال الکتریکی، امکان انتقال سیگنال را فراهم می‌کند و در عین حال جداسازی الکتریکی مطمئن بین مدارهای ورودی و خروجی را حفظ می‌کند.

اپتوکوپلر برای چه کاربردهایی استفاده می‌شود؟

جداسازی الکتریکی

اپتوکوپلر جداسازی الکتریکی بین مدارهای ورودی و خروجی ایجاد می‌کند. چون اتصال الکتریکی مستقیمی بین آن‌ها وجود ندارد و سیگنال‌ها از طریق نور منتقل می‌شوند، سمت ولتاژ بالا و سمت ولتاژ پایین کاملاً جدا باقی می‌مانند.

انتقال سیگنال

اپتوکوپلرها به طور گسترده برای انتقال سیگنال‌های دیجیتال و آنالوگ با حفظ جداسازی استفاده می‌شوند.

جداسازی سیگنال دیجیتال: برای سیگنال‌های سوئیچ، پالس و سیگنال‌های کنترل ورودی/خروجی مانند درایورهای رله، ورودی و خروجی PLC و مدارهای بازخورد منبع تغذیه استفاده می‌شود.

ورودی فعال → LED روشن → قطعه حساس به نور رسانا می‌شود

ورودی غیرفعال → بدون نور → خروجی خاموش می‌شود

اپتوکوپلرهای خطی: برای انتقال سیگنال‌های پیوسته ولتاژ یا جریان آنالوگ مانند بازخورد جدا شده ولتاژ و جریان در منابع تغذیه سوئیچینگ استفاده می‌شوند.

محافظت مدارهای کنترل

هنگامی که سیستم با ولتاژهای موجی، پیک ولتاژ، اتصال کوتاه یا سایر شرایط غیرعادی روبرو شود، اپتوکوپلر از رسیدن ولتاژهای خطرناک به مدارهای کنترل حساس جلوگیری می‌کند.

به عنوان مثال، هنگامی که یک PLC یک رله ۲۲۰ ولت متناوب را کنترل می‌کند، هرگونه خطا یا شرایط غیرعادی در سمت بار مستقیماً بر PLC یا میکروکنترلر تأثیر نمی‌گذارد.

تبدیل سطح ولتاژ

اپتوکوپلرها می‌توانند مدارهایی را که در سطوح ولتاژ مختلف کار می‌کنند مانند میکروکنترلر ۳.۳ ولت و سیستم کنترل صنعتی ۲۴ ولت به یکدیگر متصل کنند. آن‌ها ارتباط سیگنال مطمئن بین دامنه‌های ولتاژ مختلف را ممکن می‌کنند و در عین حال جداسازی الکتریکی را حفظ می‌کنند.

کاهش نویز

اپتوکوپلرها به کاهش تداخل نویز الکتریکی کمک کرده و یکپارچگی سیگنال را در حین انتقال داده‌ها بهبود می‌بخشند. با استفاده از LED و گیرنده حساس به نور برای ایجاد مسیر سیگنال جدا شده، از عبور نویز بین مدارها جلوگیری کرده و عملکرد مطمئن‌تر را تضمین می‌کنند.

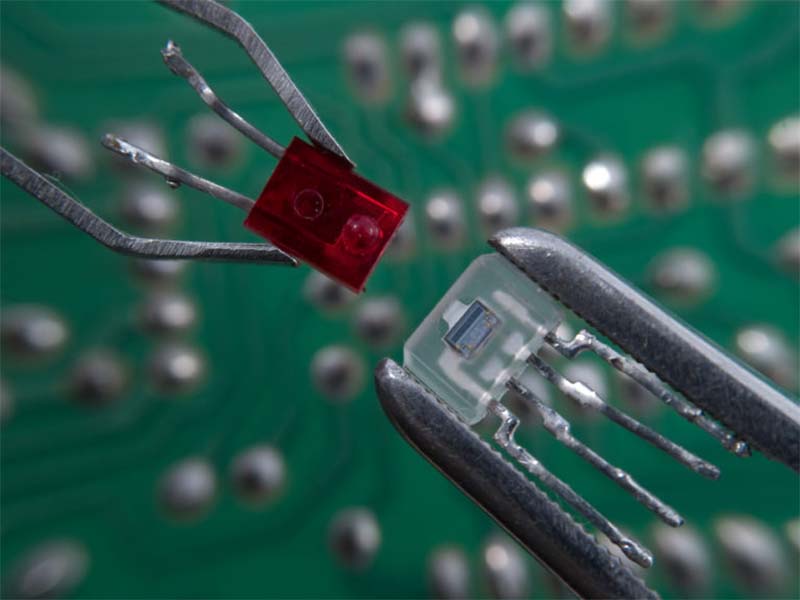

کاربردهای اپتوکوپلرها چیست؟

۱. اتوماسیون صنعتی

اپتوکوپلرها به طور گسترده در ماژول‌های ورودی/خروجی دیجیتال PLC، بردهای کنترل صنعتی، واحد درایور موتور سروو، اینورترها، درایورهای رله صنعتی و ماژول‌های ورودی/خروجی از راه دور استفاده می‌شوند.

با ارائه جداسازی الکتریکی، اپتوکوپلرها از تأثیر تداخل ولتاژ بالا بر سیگنال‌های کنترل ولتاژ پایین جلوگیری کرده و مقاومت تجهیزات در برابر ولتاژهای موجی و تداخل الکترومغناطیسی (EMI) را افزایش می‌دهند. آن‌ها به جداسازی مدارهای پرتوان از سیستم‌های کنترل حساس کمک کرده و عملکرد صنعتی ایمن‌تر و مطمئن‌تر را تضمین می‌کنند.

۲. منابع تغذیه سوئیچینگ (SMPS)

اپتوکوپلرها معمولاً در منابع تغذیه سوئیچینگ فلای‌بک، فوروارد و LLC، شارژرهای سریع، منابع تغذیه سرور و سیستم‌های انرژی صنعتی استفاده می‌شوند.

آن‌ها انتقال بازخورد جدا شده برای تنظیم ولتاژ و جریان سمت ثانویه را فراهم می‌کنند، جداسازی ولتاژ بالا و پایین بین سمت اولیه و ثانویه را حفظ کرده و سیگنال‌های محافظتی مانند هشدارهای جریان بیش از حد و ولتاژ بیش از حد را منتقل می‌کنند. این موضوع جداسازی ایمن بین شبکه متناوب اصلی و مدارهای کنترل ولتاژ پایین را تضمین می‌کند.

۳. رابط‌های میکروکنترلر

اپتوکوپلرها برای جداسازی ورودی/خروجی میکروکنترلر، رابط‌های کنترلر ۳.۳ ولت/۵ ولت با سیستم‌های صنعتی ۲۴ ولت، ارتباط بین مدارهایی با پتانسیل‌های ولتاژ مختلف و انتقال جدا شده سیگنال‌های UART یا پالس استفاده می‌شوند.

آن‌ها به حذف نویز حلقه زمین کمک کرده، تراشه‌های کنترل را در برابر ولتاژهای بالا خارجی و تخلیه الکترواستاتیک (ESD) محافظت کرده و قابلیت اطمینان سیستم را افزایش می‌دهند.

۴. سیستم مدیریت باتری (BMS)

در بسته‌های باتری ذخیره انرژی، سیستم‌های باتری خودروهای الکتریکی (EV) و ایستگاه‌های برق قابل حمل، اپتوکوپلرها برای جداسازی سیگنال‌های مانیتورینگ باتری ولتاژ بالا، سیگنال‌های کنترل تعادل و سیگنال‌های محافظت شارژ/دشارژ استفاده می‌شوند.

آن‌ها جداسازی الکتریکی بین بسته‌های باتری ولتاژ بالا و واحد‌های کنترل ولتاژ پایین را فراهم کرده، دقت اندازه‌گیری را افزایش داده و ایمنی سیستم را بهبود می‌بخشند.

۵. تجهیزات پزشکی

اپتوکوپلرها در مانیتورهای بیمار، آنالایزرهای خون، دستگاه‌های پزشکی قابل حمل و منابع تغذیه پزشکی استفاده می‌شوند.

آن‌ها به رعایت الزامات جداسازی ایمنی پزشکی کمک می‌کنند با جدا کردن مدارهای متصل به بیمار از منابع ولتاژ بالا و کاهش خطر جریان نشتی. در عین حال، تداخل الکترومغناطیسی را به حداقل می‌رسانند تا اندازه‌گیری پایدار سیگنال و رعایت استانداردهای ایمنی پزشکی تضمین شود.

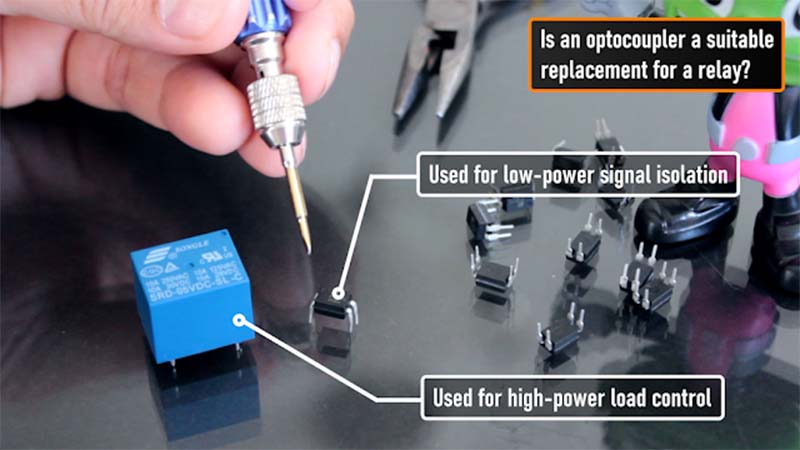

آیا اپتوکوپلر می‌تواند جایگزین رله شود؟

اپتوکوپلرها جایگزین کامل رله نیستند. هر دو جداسازی گالوانیک بین مدارهای کنترل و بار را فراهم می‌کنند، اما اپتوکوپلرها فقط از بارهای جریان کم کوچک با خروجی نیمه‌هادی پشتیبانی می‌کنند، در حالی که رله‌ها جریان‌های پرتوان بزرگ را از طریق تماس‌های فلزی مدیریت می‌کنند.

فقط برای سوئیچ سیگنال‌های کم توان می‌توان از اپتوکوپلر به جای رله استفاده کرد. برای بارهای پرجریان متناوب/مستقیم، رله‌ها همچنان ضروری هستند و نمی‌توان آن‌ها را با اپتوکوپلر جایگزین کرد.

چرا از اپتوکوپلر به جای ترانزیستور استفاده کنیم؟

جداسازی الکتریکی کامل بین دو مدار

اپتوکوپلر سمت کنترل ولتاژ پایین ورودی و سمت توان ولتاژ بالا خروجی را با انتقال نور جدا می‌کند و ولتاژ بالا، موج‌ها و تداخل حلقه زمین را مسدود می‌کند. یک ترانزیستور معمولی زمین و باس تغذیه یکسانی برای ورودی و خروجی دارد؛ ولتاژ بالا یا نویز از سمت بار به مدار کنترل بازمی‌گردد و تراشه‌های حساس مانند میکروکنترلرها را آسیب می‌زند.

قابلیت ضد تداخل قوی

نویز، ولتاژ حالت مشترک یا تفاوت پتانسیل زمین نمی‌توانند از سد نوری عبور کنند. ترانزیستورها از طریق اتصالات نیمه‌هادی الکتریسیته را هدایت می‌کنند، بنابراین تداخل الکترومغناطیسی به راحتی سیگنال‌های کنترل را تحریف می‌کند.

دامنه تطابق ولتاژ گسترده

LED ورودی اپتوکوپلر در ولتاژهای منطقی کم (۱.۸V/۳.۳V/۵V) کار می‌کند، در حالی که سمت خروجی می‌تواند مدارهایی با دامنه‌های ولتاژ کاملاً متفاوت (۱۲V، ۲۴V، شبکه متناوب اصلی) را هدایت کند. ترانزیستورها به سطوح ولتاژ مرجع مشترک نیاز دارند و نمی‌توانند به طور ایمن از سیستم‌های ولتاژ جدا عبور کنند.

ایمن برای سناریوهای سوئیچ ولتاژ بالا و متناوب

اپتوکوپلرهای نوع خروجی تریاک مستقیماً منطق ولتاژ پایین را از شبکه متناوب ۱۱۰/۲۲۰ ولت جدا می‌کنند. استفاده از ترانزیستورهای معمولی برای سوئیچ شبکه به دلیل اتصال الکتریکی مستقیم خطر شوک الکتریکی کشنده ایجاد می‌کند.

حذف جریان‌های حلقه زمین

ماژول‌های مختلف مدار اغلب پتانسیل‌های زمین نابرابری دارند و جریان نشتی چرخشی تولید می‌کنند که سیگنال‌ها را تحریف می‌کند. جداسازی نوری این مسیر رسانا را کاملاً قطع می‌کند، کاری که ترانزیستور قادر به انجام آن نیست.

تبدیل سطح ساده بدون بازگشت سیگنال معکوس

نور فقط سیگنال را یک طرفه منتقل می‌کند (نور ورودی → رسانایی خروجی)، بدون تداخل متقابل معکوس. ترانزیستورها اجازه نشت جریان معکوس را می‌دهند که ممکن است با منطق کنترل تداخل کند.

مقایسه اپتوکوپلر و ترانزیستور

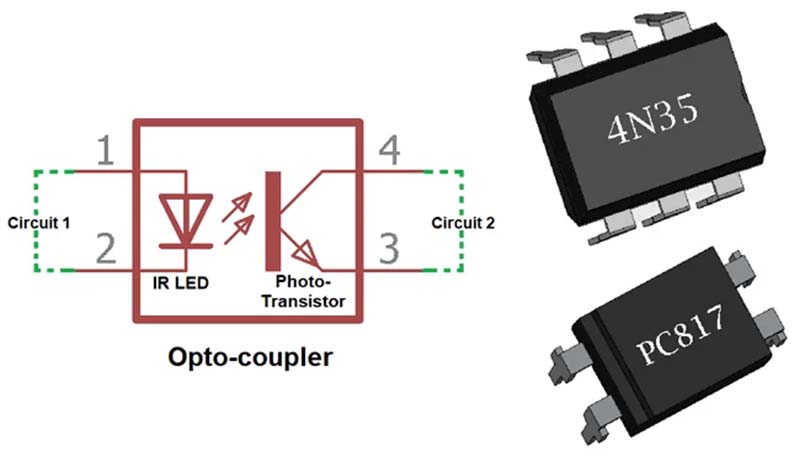

چگونه اپتوکوپلر و ترانزیستور را انتخاب کنیم؟

در بازار انواع مختلف اپتوکوپلر موجود است، انتخاب قطعه مناسب به عواملی مانند ولتاژ جداسازی، سرعت سوئیچینگ، نوع خروجی و نیازهای کاربرد بستگی دارد. مدل‌های زیر اپتوکوپلر از سازندگان برجسته شامل onsemi، Vishay، Broadcom و توشیبا به دلیل قابلیت اطمینان و عملکرد اثبات شده به طور گسترده در کنترل صنعتی، منابع تغذیه، سیستم‌های ارتباطی و الکترونیک قدرت استفاده می‌شوند.

بهترین تامین کننده اپتوکوپلر

شرکت Eastech مجموعه کامل قطعات نیمه‌هادی را ارائه می‌دهد تا نیازهای طرح‌های الکترونیکی مختلف و الزامات تولید را برآورده سازد. از اپتوکوپلر و آی‌سی تا چیپ حافظه، ترانزیستور و سایر قطعات مجزا، ما با سازندگان معتبر همکاری کرده و گزینه‌های مطمئن تامین قطعات را به مشتریان ارائه می‌دهیم.

خلاصه مطلب: اپتوکوپلرها نقش مهمی در سیستم‌های الکترونیکی مدرن ایفا می‌کنند، زیرا انتقال مطمئن سیگنال را همراه با جداسازی الکتریکی بین مدارهای مختلف فراهم می‌کنند. در مقایسه با قطعات سوئیچ سنتی، بسیاری از طراحان در صورت نیاز به جداسازی و محافظت در برابر نویز، اپتوکوپلر را انتخاب می‌کنند. درک دلیل استفاده از اپتوکوپلر به جای ترانزیستور بسیار ضروری است؛ چرا که اپتوکوپلرها مدارهای ولتاژ بالا و پایین را جدا کرده، تداخل را کاهش داده و قابلیت اطمینان کلی سیستم را بالا می‌برند.
