مدار مجتمع ساعت واقعی چیست؟

در سیستم‌های توکار و الکترونیکی مدرن، زمان‌سنجی دقیق برای ثبت داده‌ها، برنامه‌ریزی و همگام‌سازی سیستم ضروری است. یک ماژول ساعت زمان واقعی جزء کلیدی است که به دستگاه‌ها اجازه می‌دهد حتی هنگام خاموش شدن برق اصلی، زمان دقیق را حفظ کنند. با یکپارچه‌سازی مدار زمان‌سنجی اختصاصی و پشتیبانی از برق پشتیبان، عملکرد مداوم و قابل اعتمادی را در طیف وسیعی از کاربردها تضمین می‌کند.

ساعت زمان واقعی چیست؟

ساعت زمان واقعی (RTC) یک مدار یکپارچه تخصصی (IC) است که اطلاعات دقیق زمان، تاریخ و تقویم را از یک منبع ساعت تولید، حفظ و خروجی می‌دهد. این مدار طوری طراحی شده است که حتی هنگام خاموش شدن سیستم اصلی، با استفاده از منبع برق پشتیبان مانند باتری یا ابرخازن، زمان‌سنجی مداوم را حفظ کند.

اگرچه RTC هسته اصلی IC زمان‌سنجی است، اغلب به عنوان بخشی از ماژول ساعت زمان واقعی برای یکپارچه‌سازی آسان‌تر در سیستم‌های الکترونیکی پیاده‌سازی می‌شود. یک ماژول RTC، IC RTC را با اجزای پشتیبان ضروری مانند نوسان‌ساز کریستالی، باتری پشتیبان و اجزای غیرفعال در یک برد واحد ترکیب می‌کند. این طراحی یکپارچه اطلاعات دقیق زمان و تاریخ را در حین عملکرد عادی و قطع برق ارائه می‌دهد و آن را به راه حلی مناسب برای سیستم‌های توکار، دستگاه‌های اینترنت اشیا، تجهیزات صنعتی و الکترونیک مصرفی تبدیل می‌کند.

تفاوت بین ماژول ساعت زمان واقعی و IC ساعت زمان واقعی

IC RTC دستگاه اصلی مسئول زمان‌سنجی است، در حالی که ماژول RTC، IC RTC را با تمام اجزای پشتیبان ضروری در یک بسته واحد یکپارچه می‌کند. این اجزا معمولاً شامل نوسان‌ساز کریستالی، مدار برق پشتیبان و سایر اجزای غیرفعال می‌شوند و نیاز کاربر به طراحی مدار نوسان‌ساز خارجی یا کالیبراسیون کریستال را از بین می‌برند.

از آنجایی که اجزای مورد نیاز از قبل یکپارچه شده‌اند، ماژول‌های RTC طراحی سخت‌افزاری را ساده می‌کنند، تعداد قطعات خارجی را کاهش داده و به حداقل رساندن فضای PCB کمک می‌کنند.

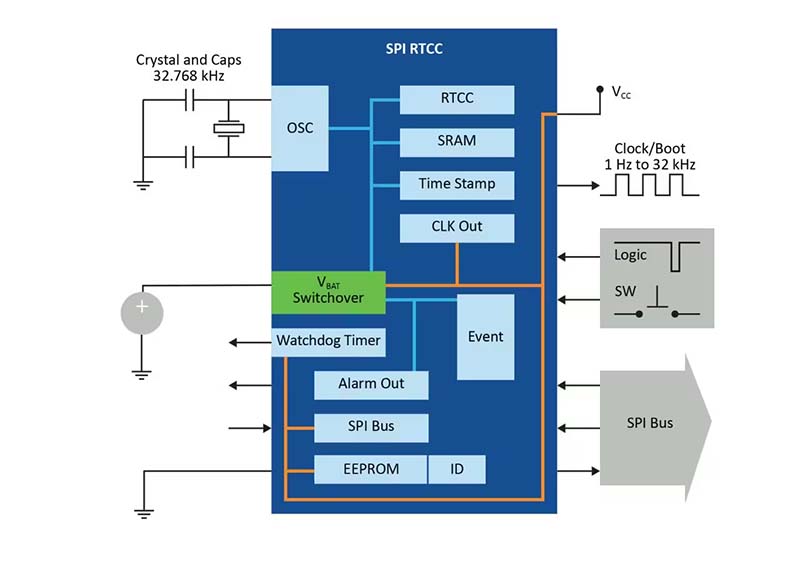

اجزای کلیدی ماژول ساعت زمان واقعی

نوسان‌ساز کریستالی

معمولاً از کریستال کوارتز 32.768 کیلوهرتز به عنوان مرجع زمان‌سنجی استفاده می‌کند. یک پالس فرکانس پایین پایدار تولید می‌کند که به صورت 2¹⁥ تقسیم می‌شود تا یک پالس ثانیه دقیق 1 هرتز تولید شود. این امر مستقیماً دقت ماژول را تعیین می‌کند.

کنترلر

به عنوان مدار یکپارچه اصلی درون ماژول، مسئول تقسیم سیگنال نوسان‌ساز کریستالی، انجام خودکار شمارش زمان و مدیریت عملیات خواندن/نوشتن رجیسترهای زمان و همچنین پاسخ به دستورات ارتباط خارجی است.

حافظه

شامل رجیسترهای زمان برای ذخیره داده‌های ساعت و مقدار کمی RAM عمومی برای پارامترهای تعریف شده توسط کاربر است.

باتری پشتیبان

هنگام قطع منبع برق اصلی، برق مستقل ارائه می‌دهد. نوسان‌ساز را در حال کار نگه می‌دارد، شمارش زمان را حفظ کرده و داده‌های رجیستر را حفظ می‌کند. با مصرف برق فوق‌العاده پایین در سطح میکروآمپر کار می‌کند و به یک باتری واحد اجازه می‌دهد تا زمان‌سنجی را برای چندین سال حفظ کند.

رابط

این کانال ارتباطی است که توسط میکروکنترلر یا سیستم میزبان برای خواندن، نوشتن و پیکربندی داده‌های زمان استفاده می‌شود. رایج‌ترین نوع رابط I2C است که از پین‌های ورودی/خروجی کمتری استفاده می‌کند. رابط‌های SPI نیز در کاربردهای صنعتی با دقت بالا استفاده می‌شوند. علاوه بر این، اغلب شامل پین‌های کمکی است که می‌توانند موج مربعی 1 هرتز یا 32.768 کیلوهرتز و همچنین سیگنال‌های وقفه هشدار را خروجی دهند.

مدار یکپارچه ساعت زمان واقعی چگونه کار می‌کند؟

ساعت زمان واقعی (RTC) به عنوان یک زیرسیستم زمان‌سنجی فرکانس پایین مستقل عمل می‌کند که بر اساس یک منبع ساعت پایدار، زمان را به طور مداوم شمارش می‌کند، صرف نظر از فعالیت CPU اصلی.

۱. نوسان‌ساز فرکانس پایین پایدار

RTC توسط یک منبع ساعت اختصاصی، معمولاً نوسان‌ساز کریستال کوارتز 32.768 کیلوهرتز، هدایت می‌شود. این فرکانس به این دلیل انتخاب شده است که می‌توان آن را به راحتی با استفاده از شمارشگرهای دودویی به 1 هرتز تقسیم کرد.

۲. زنجیره تقسیم ساعت

درون RTC، یک زنجیره تقسیم‌کننده فرکانس، نوسان فرکانس بالا را مرحله به مرحله کاهش می‌دهد:

32.768 کیلوهرتز → پالس 1 هرتز (تیک 1 ثانیه)

این سیگنال 1 هرتز به افزایش زمان پایه برای شمارش ثانیه‌ها تبدیل می‌شود.

۳. شمارشگرهای زمان سخت‌افزاری

شمارشگرهای سخت‌افزاری تخصصی به ترتیب افزایش می‌یابند:

شمارشگر ثانیه

شمارشگر دقیقه

شمارشگر ساعت

رجیسترهای تاریخ / روز / ماه / سال

این شمارشگرها بدون دخالت CPU به طور خودمختار عمل می‌کنند.

۴. دامنه پشتیبانی شده توسط باتری

یک دامنه برق پشتیبان جداگانه (دامنه VBAT) نوسان‌ساز و رجیسترها را هنگام حذف برق اصلی فعال نگه می‌دارد و حفظ زمان را تضمین می‌کند.

۵. ذخیره زمان مبتنی بر رجیستر

زمان در رجیسترهای RTC اختصاصی ذخیره می‌شود (اغلب در فرمت BCD یا دودویی). این رجیسترها به طور مداوم توسط منطق شمارشگر سخت‌افزاری به‌روزرسانی می‌شوند.

۶. منطق مقایسه و هشدار

RTC شامل مدارهای مقایسه‌کننده است که به طور مداوم رجیسترهای زمان فعلی را با مقادیر هشدار از پیش تعیین شده مقایسه می‌کنند. هنگام تطابق، فعال می‌شود:

پرچم‌های وقفه

سیگنال‌های بیدارسازی (برای MCU یا کنترلر سیستم)

۷. مسیر تولید وقفه

هنگام وقوع یک شرایط رویداد (هشدار، سرریز، تیک دوره‌ای)، RTC خط وقفه را به MCU فعال می‌کند و به آن اجازه می‌دهد از حالت توان پایین خارج شود یا وظایف مبتنی بر زمان را اجرا کند.

RTC به طور مداوم سیگنال کریستال فرکانس پایین پایدار را به پالس‌های زمان‌سنجی 1 ثانیه تبدیل می‌کند، از شمارشگرهای سخت‌افزاری برای حفظ زمان تقویمی استفاده کرده و آن را در رجیسترهای پشتیبانی شده توسط باتری ذخیره می‌کند که مستقل از ساعت سیستم اصلی کار می‌کنند.

عملکرد ماژول ساعت زمان واقعی چیست؟

مدار یکپارچه ساعت زمان واقعی (RTC) برای حفظ اطلاعات دقیق زمان و تاریخ به طور مستقل از پردازنده اصلی طراحی شده است. وظایف اصلی آن عبارتند از:

حفظ زمان‌سنجی دقیق

به طور مداوم زمان را با دقت بالا ردیابی می‌کند، حتی هنگامی که سیستم اصلی از برق قطع شده باشد.

فراهم کردن حفظ زمان با پشتیبان باتری

حتی وقتی میکروکنترلر در حالت خواب است، RTC زمان‌سنجی را ادامه می‌دهد و می‌تواند میکروکنترلر را از طریق تایمر بیدارسازی یا آلارم در بازه‌های زمانی مشخص یا زمان‌های خاص بیدار کند، زمان فعال را کاهش داده و مصرف کلی برق سیستم را پایین بیاورد.

تولید رویدادهای زمان‌بندی و آلارم

از آلارم‌های قابل برنامه‌ریزی، وقفه‌های دوره‌ای و توابع تایمر برای فعال کردن عملیات برنامه‌ریزی شده در زمان‌ها یا بازه‌های خاص پشتیبانی می‌کند.

کاهش بار پردازنده

زمان‌سنجی را به طور مستقل انجام می‌دهد و نیاز CPU اصلی به شمارش مداوم چرخه‌های ساعت یا حفظ تایمرهای نرم‌افزاری را از بین می‌برد.

پشتیبانی از مدیریت تقویم

به طور خودکار توابع تقویم از جمله سال‌های کبیسه، طول ماه‌ها و تغییر تاریخ را مدیریت می‌کند و دقت طولانی مدت را تضمین می‌کند.

فراهم کردن مرجع زمان پایدار

از یک نوسان‌ساز کریستال دقیق (معمولاً 32.768 کیلوهرتز) برای ارائه زمان‌سنجی ثابت و قابل اعتماد با مصرف برق پایین استفاده می‌کند.

وظیفه اصلی مدار یکپارچه RTC حفظ اطلاعات دقیق زمان و تقویم، حفظ آن‌ها در هنگام قطع برق، ارائه توابع زمان‌بندی، آلارم و وقفه و در عین حال به حداقل رساندن مصرف برق سیستم و بار پردازنده است.

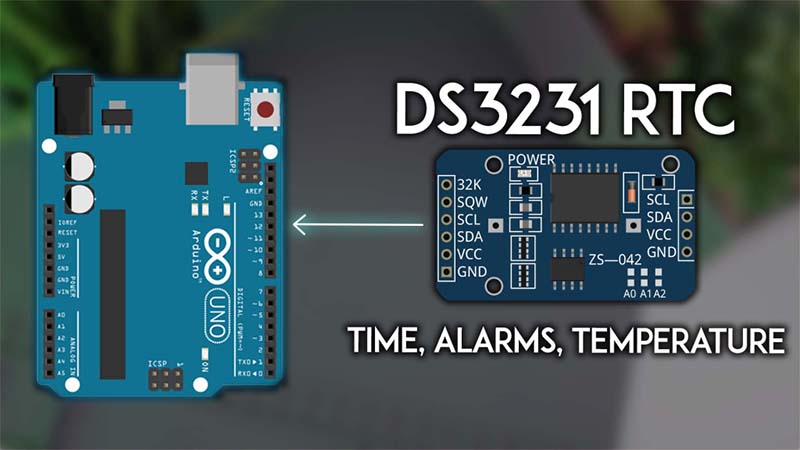

ویژگی‌های ماژول ساعت زمان واقعی (RTC)

سخت‌افزار تخصصی زمان‌سنجی

شمارنده‌های سخت‌افزاری برای ثانیه، دقیقه، ساعت، روز، تاریخ، ماه و سال را یکپارچه می‌کند و وابستگی به حلقه‌های زمان‌بندی نرم‌افزاری میکروکنترلر را کاهش می‌دهد.

پشتیبانی از نوسان‌ساز کریستال فرکانس پایین

معمولاً با کریستال 32.768 کیلوهرتز کار می‌کند تا به دقت فرکانس پایدار طولانی مدت و جابجایی کم دست یابد.

معماری دامنه با پشتیبان باتری

شامل یک دامنه برق جداگانه (دامنه VBAT) است که حالت رجیسترها و عملکرد نوسان‌ساز را در هنگام قطع برق اصلی حفظ می‌کند.

رجیسترهای زمان دودویی یا BCD

رجیسترهای ذخیره‌سازی زمان/تاریخ را اغلب در فرمت کد دودویی ده‌دهی (BCD) یا دودویی برای رمزگشایی و رابط ساده ارائه می‌دهد.

عملیات در دامنه ساعت غیرهمزمان

RTC به طور مستقل از ساعت سیستم کار می‌کند و زمان‌سنجی را از تغییرات فرکانس CPU جدا می‌کند.

رجیسترهای تایمر بیدارسازی / آلارم

شامل رجیسترهای مقایسه قابل برنامه‌ریزی است که هنگام برقراری شرایط تطابق، پرچم‌های رویداد داخلی یا سیگنال‌های وقفه تولید می‌کنند.

منطق تولید وقفه

کنترلر وقفه داخلی با پشتیبانی از رویدادهای آلارم، دوره‌ای و سرریز با رجیسترهای ماسک و پرچم قابل پیکربندی.

مدارهای کالیبراسیون / جبران (در برخی RTC ها)

از تنظیم دیجیتال یا جبران دما برای کاهش انحراف فرکانس کریستال در اثر دما و فرسودگی پشتیبانی می‌کند.

عملیات در حالت پشتیبان کم‌برق

با مدارهای CMOS با نشت فوق‌العاده پایین طراحی شده که برای مصرف جریان در سطح میکروآمپر یا زیر میکروآمپر در حالت پشتیبان بهینه‌سازی شده‌اند.

یکپارچه‌سازی رابط باس

از طریق رابط‌های سری استاندارد مانند I²C، SPI یا باس‌های اختصاصی با پین کم با میکروکنترلر ارتباط برقرار می‌کند.

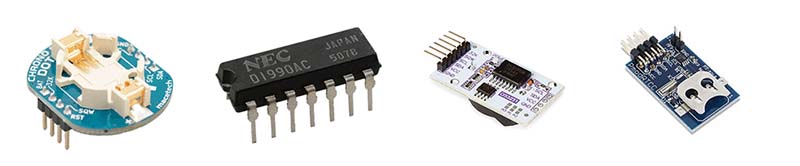

چگونه میکروچیپ‌های ساعت زمان واقعی مناسب را انتخاب کنیم؟

به عنوان مهندس طراحی سیستم‌های توکار، انتخاب میکروچیپ یا ماژول ساعت زمان واقعی (RTC) مناسب برای قابلیت اطمینان سیستم و دقت زمان حیاتی است. RTC یک مرجع زمان پایدار و مداوم برای توابعی مانند ثبت زمان، برنامه‌ریزی سیستم و همگام‌سازی رویدادها فراهم می‌کند.

در فرآیند انتخاب، عوامل کلیدی مانند دقت، مصرف برق، سطح یکپارچه‌سازی و هزینه سیستم باید به دقت ارزیابی شوند تا مناسب‌ترین راه حل برای نیازهای طراحی شناسایی شود. مهندسان با مقایسه مشخصات دیتاشیت، مدارهای کاربردی معمولی و بازخورد کاربران، می‌توانند مناسب‌ترین دستگاه RTC را تایید کرده و از پایداری و سازگاری در کاربرد هدف اطمینان حاصل کنند.

عوامل کلیدی در انتخاب میکروچیپ یا ماژول ساعت زمان واقعی مناسب

1. دقت

انحراف زمان RTC یک شاخص عملکرد اصلی است که عمدتاً توسط پایداری کریستال، قابلیت کالیبراسیون داخلی و ویژگی‌های فرسودگی تعیین می‌شود. برای کاربردهای با دقت بالا، دستگاه‌های با کالیبراسیون فرکانس یا جبران دما باید در اولویت قرار گیرند.

2. پشتیبانی از برق پشتیبان

دستگاه باید از حالت پشتیبان کم‌برق (مانند VBAT) پشتیبانی کند تا در هنگام قطع منبع برق اصلی، زمان‌سنجی را حفظ کرده و داده‌های رجیستر را نگه دارد.

3. سطح یکپارچه‌سازی

این شامل یکپارچه‌سازی RTC اجزایی مانند نوسان‌ساز کریستال، مدار سوئیچ برق، RAM، سنسور دما یا ماژول‌های مهر زمان است. یکپارچه‌سازی بالاتر به کاهش اجزای خارجی و ساده‌سازی طراحی سیستم کمک می‌کند.

4. جبران دما

RTC های پیشرفته اغلب شامل مکانیزم TCXO یا جبران دما دیجیتال هستند تا جابجایی فرکانس ناشی از تغییرات دما را کاهش داده و پایداری زمان‌سنجی طولانی مدت را بهبود بخشند.

5. رابط ارتباطی

رابط‌های رایج شامل I²C و SPI هستند. انتخاب باید سازگاری با میکروکنترلر، سرعت باس و در دسترس بودن منابع ورودی/خروجی در سیستم را در نظر بگیرد.

6. نوع پکیج

میکروچیپ‌های RTC در انواع پکیج‌های SOIC، TSSOP و QFN موجود هستند. انتخاب باید بر اساس محدودیت‌های فضای PCB، ملاحظات حرارتی و نیازهای مونتاژ باشد.

7. ولتاژ عملیاتی

دستگاه‌های RTC مختلف از محدوده‌های ولتاژ تغذیه متفاوتی پشتیبانی می‌کنند (مثلاً 1.8V، 3.3V یا محدوده‌های وسیع‌تر). اطمینان از سازگاری با معماری برق سیستم و در نظر گرفتن پایداری ولتاژ در حالت‌های کم‌برق مهم است.

در نتیجه، انتخاب میکروچیپ RTC اساساً یک توازن بین دقت زمان، راندمان انرژی، یکپارچه‌سازی سیستم و هزینه است. انتخاب متعادل نه تنها قابلیت اطمینان زمان‌سنجی را بهبود می‌بخشد، بلکه پیچیدگی مدار خارجی را نیز کاهش داده و در نتیجه عملکرد کلی سیستم توکار را بهینه می‌کند.

بهترین مدل‌های مدار یکپارچه ساعت زمان واقعی

PCF85063B

تولیدکننده: NXP Semiconductors

PCF85063B یک مدار یکپارچه RTC با مصرف فوق‌العاده پایین است که توابع دقیق تقویم و زمان‌سنجی را با حداقل مصرف انرژی یکپارچه می‌کند. با کریستال 32.768 کیلوهرتز کار می‌کند و از ارتباط I²C پشتیبانی می‌کند و ردیابی مداوم زمان شامل ثانیه، دقیقه، ساعت، تاریخ، روز هفته، ماه و سال را فراهم می‌کند. این دستگاه همچنین شامل توابع آلارم و تایمر قابل برنامه‌ریزی و ویژگی خروجی ساعت است و برای طراحی‌های توکار فشرده و حساس به برق مناسب است.

DS3231

تولیدکننده: Analog Devices (Maxim Integrated)

DS3231 یک RTC با دقت بالا با نوسان‌ساز کریستال جبران‌شده با دما (TCXO) یکپارچه است که عملکرد زمان‌سنجی بسیار پایدار و دقیق را بدون نیاز به کالیبراسیون خارجی تضمین می‌کند. از ارتباط I²C پشتیبانی می‌کند و توابع کامل تقویم و ساعت و همچنین قابلیت‌های آلارم و وقفه ارائه می‌دهد. مکانیزم جبران دما داخلی به طور قابل توجهی جابجایی فرکانس را در تغییرات دما کاهش داده و دقت طولانی مدت را بهبود می‌بخشد.

DS3231 به طور گسترده در کاربردهای requiring دقت و پایداری زمان‌بندی بالا مانند سیستم‌های کنترل صنعتی، ثبت داده و تجهیزات ابزار دقیق استفاده می‌شود.

PCF8563

تولیدکننده: NXP Semiconductors

PCF8563 یک RTC با مصرف پایین است که برای کاربردهای حساس به هزینه طراحی شده و توابع پایه زمان‌سنجی و تقویم را با یکپارچه‌سازی ساده سیستم ارائه می‌دهد. از طریق رابط I²C کار می‌کند و از شمارش کامل ساعت و تقویم، تولید آلارم، وقفه تایمر و خروجی ساعت قابل برنامه‌ریزی پشتیبانی می‌کند. مصرف جریان پایین و حداقل نیاز به اجزای خارجی آن را برای الکترونیک مصرفی تولید انبوه مناسب می‌کند.

M41T62

تولیدکننده: STMicroelectronics

M41T62 یک دستگاه RTC با مصرف پایین است که برای زمان‌سنجی دقیق در سیستم‌های توکار و صنعتی طراحی شده است. مدار نوسان‌ساز 32.768 کیلوهرتز، رابط سری I²C و قابلیت کامل تقویم را یکپارچه می‌کند. توابع اضافی شامل آلارم قابل برنامه‌ریزی، تایمر نگهبان و خروجی موج مربعی برای همگام‌سازی سیستم است.

M41T62 به طور گسترده در تجهیزات کنترل صنعتی، الکترونیک مصرفی، سیستم‌های ارتباطی و دستگاه‌های قابل حمل که به زمان‌سنجی قابل اعتماد و عملکرد پایدار نیاز دارند، استفاده می‌شود.
