+86 13632816717مدارهای مجتمع در سیستم پهپاد چیستند؟
چیپها به عنوان هسته هوشمند پهپاد، وظایف حیاتی مانند کنترل پرواز، پایداری زاویه، ناوبری و ارتباطات را بر عهده دارند. با افزایش استفاده از پهپادها در صنایع مختلف، تقاضای بازار برای چیپهای پرقدرت به سرعت در حال رشد است. خواه برای ساخت پهپاد مسابقهای، پهپاد تجاری نقشهبرداری یا مدل سبک مصرفی، داشتن راهنمای کامل مدارهای مجتمع پهپاد در کنار شما، تفاوت بزرگی بین پروازهای ناپایدار و عملکرد قابل اعتماد و پرقدرت ایجاد میکند.

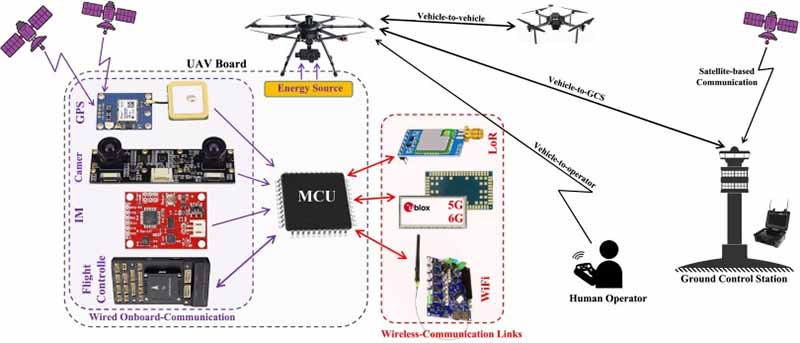

چه مدارهای مجتمعی در سیستم پهپاد وجود دارند؟
هر مدار مجتمع درون پهپاد نقش منحصر به فرد و غیرقابل جایگزینی دارد و با همکاری یکدیگر، پایداری پرواز، کنترل دقیق و عملکرد کامل دستگاه را تضمین میکند. در ادامه، عملکرد مدارهای مجتمع پهپاد و قطعات الکترونیکی هواپیماهای بدون سرنشین شرح داده شده است.
۱. ریزکنترلر کنترل پرواز
این چیپ به عنوان پردازنده اصلی، دادههای لحظهای را از تمام سنسورها جمعآوری میکند، الگوریتمهای کنترل پرواز را اجرا میکند و دستورات خلبان را به دستورات قابل اجرا تبدیل میکند. این قطعه عملیات اصلی پرواز مانند برخاستن، فرود، معلق ماندن و تغییر جهت را مدیریت میکند و از عملکردهای هوشمند مانند بازگشت خودکار و برنامهریزی مسیر پشتیبانی میکند. سرعت واکنش، نرمی پرواز و کیفیت کلی کنترل پهپاد به این چیپ بستگی دارد.
ریزکنترلرهای صنعتی و خودرویی به دلیل قابلیت اطمینان و پایداری بالا، انتخاب اصلی هستند و به عنوان هسته اکثر سیستمهای کنترل پرواز پهپادها استفاده میشوند.
کاربردها:
- رمزگشایی سیگنالهای کنترل از راه دور
- محاسبه و پایدارسازی زاویه پرواز
- کنترل سرعت موتورها
- معلق ماندن، برخاستن، فرود و ناوبری بر اساس نقاط مسیر
- محافظت در برابر خرابی و مدیریت شرایط اضطراری
- ادغام دادههای فشارسنج، ژیروسکوپ و شتابسنج
ریزکنترلرها قطعات ضروری هم برای پهپادهای مصرفی و هم برای هواپیماهای بدون سرنشین صنعتی هستند.
چیپ یکپارچه تخصصی کنترل پرواز (SoC)
چیپهای یکپارچه تخصصی کنترل پرواز، چندین تجهیز جانبی و عملکردهای شتابدهنده سختافزاری را در یک قطعه جای میدهند. این چیپها به طور گسترده در پهپادهای مصرفی انبوه استفاده میشوند و به سادهسازی طراحی مدار، کاهش مصرف انرژی و افزایش پایداری کلی سیستم کمک میکنند.
چیپهای محاسبات هوش مصنوعی
راهحلهای محاسبات هوش مصنوعی عمدتاً شامل مدارهای منطقی قابل برنامهریزی (FPGA)، پردازندههای عصبی (NPU) و پردازندههای سبک هوش مصنوعی هستند که برای کاربردهای بینایی ماشین و تشخیص هوشمند طراحی شدهاند.
کاربردها:
- ردیابی اشیا
- تشخیص انسان، وسیله نقلیه و موانع
- اجتناب خودکار از موانع
- نقشهبرداری و بررسی زمین
- تشخیص چهره
- شناسایی محصولات زراعی در پهپادهای کشاورزی
- تشخیص عیب در پهپادهای بازرسی
در پلتفرمهای پیشرفته پهپاد، از چیپهای هوش مصنوعی برای تحلیل لحظهای تصاویر، برنامهریزی هوشمند مسیر و عملکردهای پیشرفته پرواز خودکار نیز استفاده میشود.
شرکت ST (STMicroelectronics) تامینکننده اصلی ریزکنترلرهای کنترل پرواز پهپاد است:
مدلهای پرقدرت برای پهپادهای صنعتی و حرفهای: STM32H743VIT6، STM32H723VGT6، STM32F722RET6
مدلهای میانی برای پهپادهای تجاری: STM32F405RGT6، STM32F401CCU6
گزینههای اقتصادی برای پهپادهای مصرفی: STM32F303CCT6، STM32F103C8T6
سایر چیپهای کنترلی جایگزین:
TI: TM4C129ENCPDT، TMS320F28335PGFA؛ Microchip: DSPIC33EP؛ Silicon Labs: EFM8BB51F16G، EFM8BB21F16G؛ NXP: MIMXRT1170DVL6A
ریزکنترلرهای داخلی: Gigadevice GD32F4، Geehy APM32F405، CKS CKS32F103
۲. واحد اندازهگیری اینرسی و چیپهای سنسور
این دسته از مدارهای مجتمع شامل شتابسنج، ژیروسکوپ و چیپ فشارسنج هوا هستند. این قطعات به طور مداوم زاویه، سرعت پرواز و ارتفاع پهپاد را تشخیص میدهند. با ارسال دادههای حرکتی به چیپ اصلی کنترل، زاویه پرواز را در لحظه اصلاح کرده و از لرزش یا انحراف جلوگیری میکنند که کلید پایداری پرواز محسوب میشود.
واحد اندازهگیری اینرسی (ژیروسکوپ + شتابسنج)
واحد اندازهگیری اینرسی به صورت لحظهای زاویه پرواز، سرعت زاویهای، شتاب و انحراف پهپاد را نظارت میکند. این واحد دادههای حیاتی برای پایدارسازی پرواز و کنترل تعادل را فراهم کرده و عملکرد نرم و پاسخگو را در شرایط مختلف عملیاتی تضمین میکند.
چیپ سنسور فشارسنج هوا
چیپهای فشارسنج هوا فشار اتمسفر را با دقت اندازهگیری کرده و ارتفاع پرواز را محاسبه میکنند. این قطعات امکان حفظ ارتفاع ثابت را فراهم میکنند و اجازه میدهند پهپاد در حالت معلق و پرواز خودکار در ارتفاع پایدار باقی بماند.
چیپهای اینرسی و ژیروسکوپ با دقت بالای شرکت ADI (Analog Devices)
ژیروسکوپهای حرفهای: ADIS16488، ADIS16490، ADXRS453BRGZ-RL
شتابسنجهای پرقدرت: ADXL357BEZ-RL7، ADXL355BEZ-RL7، ADXL345BCCZ-RL7
سنسورهای حرکتی شرکت ST (STMicroelectronics)
LSM6DSV32XTR، LSM6DSV16XTR، LSM6DS3TR-C؛ این قطعات به طور گسترده در پهپادهای مصرفی و تجاری برای تشخیص ترکیبی شتاب و حرکت زاویهای استفاده میشوند.
سری حرفهای واحد اندازهگیری اینرسی TDK / InvenSense
نسل جدید با دقت بالا: ICM-40609-D، ICM-42688-P، ICM-45686، ICM-42670-P
واحدهای اندازهگیری اینرسی عمومی کلاسیک: ICM-20602، ICM-20948، ICM-20689، ICM-42605، ICM-42607-P، ICM-42607-C
سنسورهای اینرسی شرکت Bosch
ترکیبهای رایج اینرسی: BMI088، BMI270
سنسور فشارسنج هوا (تشخیص ارتفاع)
Bosch: BMP388، BMP280؛
چیپهای کمکی پردازش سیگنال (زنجیره سیگنال ADI)
ADL5561ACPZ، ADL5562ACPZ، AD9253BCPZ-105 برای فیلتر و تقویت سیگنال سنسورها؛ AD9517-4ABCPZ سیگنال ساعت پایدار را برای سنسورها فراهم میکند.
۳. چیپهای GPS و تعیین موقعیت
این چیپها وظیفه تعیین موقعیت ماهوارهای و دریافت مختصات جغرافیایی را بر عهده دارند و به پهپاد امکان میدهند مکان لحظهای خود را مشخص کند، در نقطه ثابت معلق بماند، دنبالهروی هوشمند و پرواز از پیش برنامهریزی شده را انجام دهد. چیپهای تعیین موقعیت پرقدرت دقت ناوبری را به ویژه در عملیات دوربرد در فضای باز بهبود میبخشند.
مدار مجتمع تعیین موقعیت GPS / بیدو
چیپهای تعیین موقعیت GPS و بیدو، ناوبری ماهوارهای و ردیابی مکان را ارائه میدهند. این قطعات برای پرواز در فضای باز ضروری هستند و از عملکردهایی مانند بازگشت به مبدأ، حفظ موقعیت، ناوبری بر اساس نقاط مسیر و برنامهریزی دقیق مسیر پشتیبانی میکنند.
چیپهای کنترل و پردازش رادار / لیدار
این چیپها با همکاری سنسورهای رادار یا لیدار، تشخیص دقیق موانع، جلوگیری از برخورد و دنبالهروی از سطح زمین را ممکن میسازند. عمدتاً در پهپادهای صنعتی، سمپاش کشاورزی، نقشهبرداری و بازرسی که به درک پیشرفته محیط نیاز دارند، استفاده میشوند.
۴. چیپهای راهانداز کنترل سرعت موتور (ESC)
این قطعات به عنوان پل قدرت بین کنترلر اصلی و موتورهای پهپاد عمل میکنند. چیپها سیگنالهای کنترلی را دریافت کرده و جریان و سرعت چرخش هر موتور را به طور جداگانه تنظیم میکنند. این بخش مستقیماً بر قدرت پرواز، چالاکی و ظرفیت بار تاثیر گذاشته و خروجی پایدار قدرت را در هنگام شتاب، کاهش سرعت و چرخش تضمین میکند.
۵. چیپ مدیریت انرژی (PMIC)
این چیپ توزیع کلی انرژی، تنظیم ولتاژ و محافظت از باتری کل دستگاه را بر عهده دارد. ولتاژ خروجی برای چیپها و ماژولهای مختلف را پایدار میکند، از آسیب ناشی از ولتاژ بالا، پایین و جریان اضافی جلوگیری میکند، مصرف انرژی را بهینه کرده و عمر باتری و زمان کارکرد پهپاد را به طور موثر افزایش میدهد.
ماژولهای انرژی بازده بالای ADI (سری قدیمی LTC/LTM)
مبدلهای DC-DC چندکاناله: LTM4613IV، LTM4615IV، LTM4622IY
مدیریت انرژی فرکانس رادیویی و سیگنال: LTC5548IUDB، LTC5549IUDB، LTC5510IUF، LTC2262IUJ-14
چیپ انرژی Microchip: MIC69502WR
چیپهای مبدل DC-DC MPS (پرکاربرد در تغذیه ثانویه پهپاد): MP9943GQ-Z، MP9447GL-Z
چیپ راهانداز موتور (بخش اجرایی قدرت): Fortior FD6288Q
۶. چیپهای ارتباطات و انتقال داده
این بخش شامل فرستنده و گیرنده سیگنال کنترل از راه دور و چیپهای انتقال تصویر است. سیگنالهای دستور را بین کنترلر و پهپاد منتقل کرده و تصاویر هوایی لحظهای را به ایستگاه زمینی ارسال میکنند. چیپهای ارتباطی با کیفیت، تاخیر سیگنال را کاهش داده و مقاومت در برابر تداخل را افزایش میدهند تا از قطع سیگنال در حین پرواز جلوگیری شود.
چیپهای فرکانس رادیویی به طور کلی به سه دسته تقسیم میشوند: ارتباط کنترل از راه دور، انتقال ویدئو و انتقال دادههای تلومتری.
چیپهای فرکانس رادیویی کنترل از راه دور
این چیپها ارتباط دوطرفه بین فرستنده و پهپاد را برقرار کرده و اجرای پایدار دستورات را با مقاومت بالای تداخل تضمین میکنند. حتی در محیطهای الکترومغناطیسی پیچیده، سیگنالهای کنترلی قابل اعتماد را حفظ میکنند.
چیپهای فرکانس رادیویی انتقال ویدئو
چیپهای انتقال ویدئو، تصاویر هوایی لحظهای را از پهپاد به ایستگاه زمینی ارسال میکنند. این قطعات در تعیین برد انتقال، تاخیر و پایداری تصویر نقش کلیدی دارند که برای عکاسی هوایی و کاربردهای FPV بسیار مهم است.
چیپهای فرکانس رادیویی انتقال داده (تلومتری)
چیپهای تلومتری، دادههای پرواز شامل زاویه، موقعیت GPS، وضعیت باتری، ارتفاع و سایر پارامترهای سیستم را به اپراتور ارسال میکنند. عمدتاً در پهپادهای صنعتی که به لینک داده قابل اعتماد و دوربرد برای عملیات از راه دور و نظارت بر ماموریت نیاز دارند، استفاده میشوند.
فرستنده-گیرنده فرکانس رادیویی و چیپهای انتقال تصویر ADI
فرستنده-گیرنده پهنباند پرقدرت فرکانس رادیویی: AD9361BBCZ، AD9363BBCZ
ارتباط بیسیم دوربرد LoRa: Semtech LR1121IMLTRT
تقویتکننده قدرت فرکانس رادیویی: Skyworks SE5004L
فرستنده ویدئویی: RichWave RTC6705A
چیپ یکپارچه پردازش ویدئو و بینایی (همراه با انتقال تصویر):
چیپ یکپارچه هوش مصنوعی Rockchip: RK3588M، RK3588J، RK3576
چیپهای پردازش ویدئو Hisilicon: SS928V100، SS928، Hi3516CV610
چیپ نمایشگر روی صفحه OSD (کمکی برای انتقال تصویر): Microchip AT7456E
۷. چیپهای پردازش صدا و ویدئو
عمدتاً در پهپادهای مجهز به دوربین برای عکاسی هوایی استفاده میشوند. این چیپها تصاویر و ویدئوهای گرفته شده را پردازش، کدگذاری و فشرده میکنند و از ضبط با وضوح بالا و پخش لحظهای پشتیبانی میکنند. همچنین با ماژولهای ذخیرهسازی برای ضبط محلی ویدئو همکاری کرده و خروجی تصویری واضح و روان را ارائه میدهند.
حافظه فلش: Winbond W25Q128JVSIQ، W25Q128JVPIQ (ذخیره دادههای پرواز، گزارشها و فایلهای ویدئویی)
چیپهای منطقی قابل برنامهریزی FPGA (برای پهپادهای صنعتی پیشرفته، پردازش سیگنال و شتابدهی الگوریتم):
AMD Xilinx: XC7Z020-2CLG400I
Intel Altera: 10M04DCF256I7G
متن بالا لیست پیشنهادی قطعات مدار مجتمع برای پهپادها را ارائه میدهد که فناوریهای کلیدی نیمههادی مورد نیاز در سیستمهای مدرن هواپیماهای بدون سرنشین را پوشش میدهد. از ریزکنترلرها و چیپهای یکپارچه تخصصی کنترل پرواز گرفته تا سنسورهای اینرسی، چیپهای فشارسنج، ماژولهای تعیین موقعیت GPS، چیپهای ارتباط فرکانس رادیویی، پردازندههای هوش مصنوعی و چیپهای راهانداز موتور؛ هر قطعه نقش حیاتی در تضمین پایداری پرواز، ناوبری دقیق، مدیریت بهینه انرژی و درک هوشمند محیط دارد.
کاربردهای سیستمهای هواپیماهای بدون سرنشین
پهپادهای عکاسی هوایی مصرفی
پهپادهای مصرفی از ریزکنترلرهای کنترل پرواز برای حفظ پایداری حالت پرواز استفاده میکنند. چیپهای پردازش و کدگذاری تصویر، ضبط و فشردهسازی ویدئوهای با وضوح بالا را انجام میدهند و چیپهای ارتباط فرکانس رادیویی، انتقال ویدئو با تاخیر کم و پاسخگویی سریع کنترل از راه دور را تضمین میکنند. چیپهای تعیین موقعیت، امکان پرواز بر اساس نقاط مشخص، ردیابی سوژه و بازگشت به مبدأ را فراهم کرده و عملکرد روان و پایدار عکاسی هوایی را تضمین مینمایند.
پهپادهای لجستیک و تحویل بار
در کاربردهای لجستیکی، چیپهای کنترل اصلی، برنامهریزی مسیر و هماهنگی پرواز را مدیریت میکنند. چیپهای تعیین موقعیت با دقت بالا، فرود و تحویل بار در مکانهای مشخص را تضمین میکنند و چیپهای ارتباطی، موقعیت لحظهای و وضعیت بار را انتقال میدهند. چیپهای مدیریت انرژی، بازده مصرف انرژی را بهینه کرده و مدت زمان پرواز را افزایش میدهند و امکان انجام عملیات تحویل در مسافتهای کوتاه و زمینهای ناهموار را فراهم میسازند.
پهپادهای کشاورزی
چیپهای محاسبات هوش مصنوعی و بینایی ماشین برای شناسایی محصولات زراعی، آفات و بیماریهای گیاهی به کار میروند. چیپهای کنترل پرواز و درایورهای موتور، کنترل دقیق میزان سمپاشی و عملکرد یکنواخت را ممکن میسازند. چیپهای تعیین موقعیت، پشتیبان پرواز کاملاً خودکار بر روی مزارع هستند و بازده و دقت فعالیتهای کشاورزی را به میزان قابل توجهی ارتقا میدهند.
پهپادهای بازرسی صنعتی در محیطهای پرخطر
چیپهای ادغام چند سنسوره، دادههای تصویر، فاصله و حالت پرواز را جمعآوری میکنند. چیپهای پردازش هوش مصنوعی، عیوب تجهیزات و خطرات محیطی را به صورت لحظهای تحلیل میکنند. چیپهای تلومتری دوربرد فرکانس رادیویی، دادههای میدانی را به اپراتورها ارسال کرده و جایگزینی ایمن نیروی انسانی در عملیات بازرسی پرخطر را ممکن میسازند.
پهپادهای مسابقهای
پردازندههای کنترل پرواز با فرکانس بالا، پاسخ فوق سریع به دستورات خلبان را تضمین میکنند. چیپهای انتقال ویدئو با تاخیر کم، نمای دید اول شخص (FPV) را به صورت زنده ارائه میدهند و درایورهای موتور پرسرعت، واکنش سریع نیروی رانش را ایجاد میکنند تا نیازهای مانورهای پرسرعت و عملکرد رقابتی در مسابقات را برآورده سازند.
پهپادهای نقشهبرداری و بازرسی
چیپهای بینایی و پردازش تصویر، تصاویر با وضوح بالا را ثبت کرده و مدلهای سهبعدی ایجاد میکنند. چیپهای تعیین موقعیت GNSS مانند GPS و بیدو، دادههای جغرافیایی با دقت بالا را برای کارهای نقشهبرداری و زمینشناسی فراهم مینمایند.
پهپادهای امنیتی و نیروی انتظامی
چیپهای تشخیص هوش مصنوعی، افراد و اهداف غیرعادی را به طور خودکار شناسایی میکنند. چیپهای ارتباطی، انتقال ویدئوی زنده و دستورات کنترلی در مسافتهای دور را امکانپذیر میسازند و برای گشتزنی در مناطق وسیع، نظارت و عملیات جستجو و نجات مناسب هستند.
چالشهای استفاده از مدارهای مجتمع در پهپادها
۱. کمبود چیپهای اصلی
چیپهای پیشرفته پهپاد شامل پردازندههای کنترل پرواز، چیپهای هوش مصنوعی، سنسورهای با دقت بالا و چیپهای ارتباط فرکانس رادیویی، هنوز سهم تولید داخلی پایینی دارند و به شدت به تامینکنندگان خارجی وابسته هستند. محدودیتهای ژئوپلیتیکی و ظرفیت تولید محدود سازندگان اصلی، منجر به طولانی شدن زمان تحویل، کمبود موجودی فوری و نوسانات شدید قیمت میشود. در نتیجه، تولید پهپادها اغلب به دلیل کمبود چیپ با تاخیر روبرو میشود و آسیبپذیری زنجیره تامین را آشکار میسازد.
۲. تعادل بین قدرت محاسباتی و میزان مصرف انرژی
پهپادهای صنعتی و تجاری به طور فزاینده به قدرت محاسباتی بالایی برای عملکردهایی مانند اجتناب از موانع، شناسایی اشیا و بازسازی سهبعدی مبتنی بر هوش مصنوعی نیاز دارند. اما پهپادها به دلیل ابعاد کوچک و ظرفیت محدود باتری با محدودیت روبرو هستند. چیپهای پرقدرت معمولاً مصرف انرژی زیادی دارند، مشکلات دفع حرارت ایجاد میکنند و مدت زمان پرواز را کاهش میدهند.
۳. محدودیت در مدت پرواز و ظرفیت حمل بار
به دلیل محدودیت در چگالی انرژی باتریهای لیتیومی، اکثر پهپادهای رایج تنها ۲۰ تا ۳۰ دقیقه میتوانند پرواز کنند و مدلهای با ظرفیت حمل بار بالا، مدت پرواز کوتاهتر و هزینه بالاتری دارند. از سمت قطعات الکترونیکی، طراحی ناقص برای مصرف کم انرژی و بازده پایین مدیریت انرژی، به بهبود نیافتن مدت پرواز کمک کرده و تجاریسازی گسترده در حوزه لجستیک، بازرسیهای دوربرد و کاربردهای مشابه را به شدت محدود کرده است.
۴. کانالهای تامین مطمئن
با تقاضای بالای صنعت هواپیماهای بدون سرنشین و محدودیتهای مداوم زنجیره تامین و ظرفیت تولید، کمبود چیپ همچنان یک چالش اساسی محسوب میشود. انتخاب کانال تامین پایدار و قابل اعتماد برای تضمین روند بدون وقفه تولید و تحقیق و توسعه ضروری است.
توزیعکننده مدارهای مجتمع پهپاد
ما به عنوان توزیعکننده تخصصی نیمههادیها، بر حوزه هواپیماهای بدون سرنشین تمرکز داریم و در خدمات زنجیره تامین چیپهای اصلی تخصص داریم:
- تامین مجاز از سازندگان اصلی: ایستک همکاریهای عمیقی با برندهای معتبر جهانی مانند تگزاس اینسترومنتس، انایکسپی، استیمیکروالکترونیک و آنالوگ دیوایس دارد و اصالت و قابلیت ردیابی قطعات شامل ریزکنترلرهای کنترل پرواز، چیپهای هوش مصنوعی، تجهیزات فرکانس رادیویی و سنسورها را تضمین میکند.
- موجودی فوری و تضمین زمان تحویل: ما موجودی ایمن برای قطعات پرکاربرد و پرتقاضای پهپادها نگهداری میکنیم تا زمان تحویل را کوتاه کرده و به سرعت به نیازهای مشتریان پاسخ دهیم و مشکل کمبود تامین را کاهش دهیم.
- راهحلهای جایگزین داخلی: ما جایگزینهای مقرونبهصرفه با سازگاری کامل پایه به پایه ارائه میدهیم تا وابستگی خارجی کاهش یابد و ریسکهای زنجیره تامین کنترل شود.
- پشتیبانی خدمات جامع: راهنمایی انتخاب قطعات، تطبیق لیست قطعات (BOM)، بازرسی کیفیت و پشتیبانی فنی FAE را ارائه میدهیم تا مشتریان بتوانند چالشهای تامین و استفاده از قطعات را به طور مؤثر برطرف کنند.
