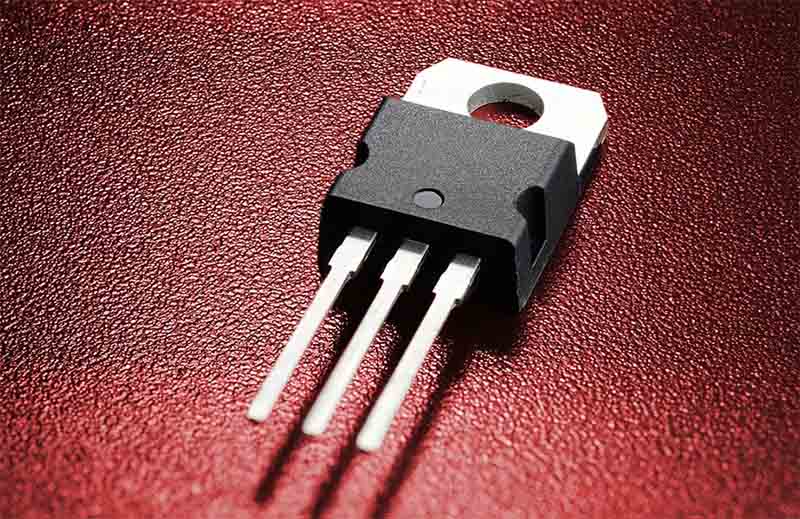

ترانزیستور چیست و چگونه کار می‌کند؟

ترانزیستور چه کاری انجام می‌دهد؟ ترانزیستور، که به عنوان تریود نیز شناخته می‌شود، یک دستگاه نیمه‌هادی حالت جامد اصلی است. انواع مختلفی مانند دیودها، ترانزیستورهای اثر میدانی (FET) و ترانزیستورهای کنترل شده با سیلیکون (SCR) را شامل می‌شود. این دستگاه دارای چندین عملکرد عملی شامل تشخیص، یکسوسازی، تقویت سیگنال، سوئیچینگ مدار، تنظیم ولتاژ و مدولاسیون سیگنال است و به عنوان یک جزء بنیادی حیاتی برای عملکرد تجهیزات الکترونیکی عمل می‌کند.

ترانزیستور به عنوان یک سوئیچ جریان قابل تنظیم، می‌تواند با تغییرات ولتاژ ورودی، بزرگی جریان خروجی را به طور دقیق کنترل کند. برخلاف دستگاه‌های سوئیچینگ سنتی مانند رله‌ها و سوئیچ‌های مکانیکی معمولی، ترانزیستور برای کنترل باز و بسته شدن خود به سیگنال‌های ارتباطی متکی است و نیازی به عملیات تماس مکانیکی ندارد.

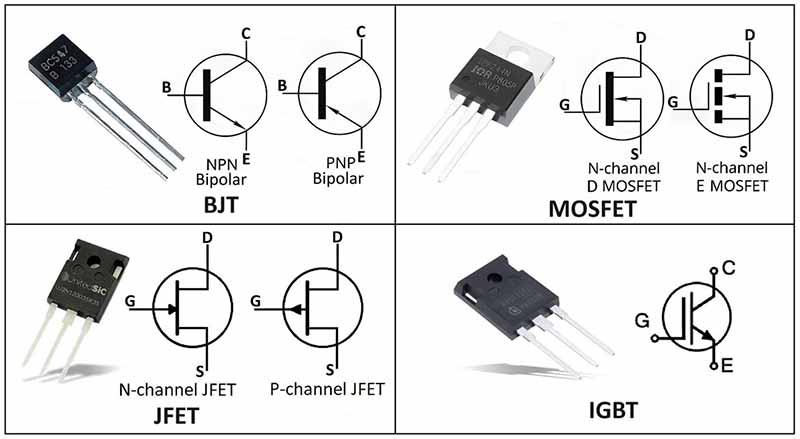

انواع ترانزیستورها چیست؟

ترانزیستور دوقطبی اتصالی (BJT)

ترانزیستور دوقطبی اتصالی (BJT) یکی از رایج‌ترین انواع ترانزیستورها است و یک دستگاه کنترل شده با جریان می‌باشد. بر اساس تفاوت‌های ساختاری، می‌توان آن را به انواع NPN و PNP طبقه بندی کرد. عملکرد اصلی آن استفاده از یک جریان پایه کوچک برای کنترل جریان بسیار بزرگ‌تر بین کلکتور و امیتر و دستیابی به تقویت سیگنال و کنترل سوئیچینگ است. این ترانزیستور به طور گسترده در سناریوهایی مانند مدارهای آنالوگ و مدارهای تقویت توان استفاده می‌شود.

ترانزیستور اثر میدانی (FET)

ترانزیستور اثر میدانی (FET) یک دستگاه کنترل شده با ولتاژ است. FET ها شامل چندین شاخه هستند که رایج‌ترین آنها ترانزیستور اثر میدانی فلز-اکسید-نیمه‌هادی (MOSFET) است. دروازه و کانال آن توسط یک لایه اکسید جدا شده‌اند که منجر به مصرف انرژی بسیار پایین و تراکم یکپارچه سازی بالا می‌شود. به طور گسترده در مدارهای دیجیتال، مدارهای یکپارچه و منابع تغذیه سوئیچینگ استفاده می‌شود.

ترانزیستور دوقطبی با دروازه عایق (IGBT)

ترانزیستور دوقطبی با دروازه عایق (IGBT) یک ترانزیستور توان هیبریدی است که دو مزیت کنترل ولتاژ MOSFET و قابلیت جریان بالا و تلفات پایین BJT را ترکیب می‌کند. دارای درایو ورودی ساده و عملکرد سوئیچینگ عالی است، همچنین دارای مقاومت ولتاژ بالا، قابلیت حمل جریان قوی و تلفات هدایت پایین می‌باشد. این ترانزیستور یک جزء اصلی برای کاربردهای صنعتی با توان بالا است.

فوتوترانزیستور

فوتوترانزیستور یک نوع خاص از ترانزیستور است که ویژگی اصلی آن تبدیل سیگنال‌های نوری به سیگنال‌های الکتریکی است و به دسته دستگاه‌های اپتوالکترونیک تعلق دارد. ساختار آن شبیه به ترانزیستور معمولی است، اما امیتر یا پایه آن از ماده حساس به نور ساخته شده است. در حین کار، نیازی به جریان یا ولتاژ کنترل خارجی ندارد؛ بلکه تابش نوری خارجی (مانند نور مرئی یا مادون قرمز) را دریافت می‌کند تا رسانایی خود را تغییر داده و به تبدیل و تقویت سیگنال‌های نوری به الکتریکی دست یابد. انواع رایج شامل فوتوتریودها هستند که عمدتاً در سناریوهایی مانند تشخیص نور، کنترل اپتوالکترونیک و ارتباطات نوری شامل سنسورهای اپتوالکترونیک و سوئیچ‌های نوری به کار می‌روند.

ترانزیستور تک الکترون (SET)

ترانزیستور تک الکترون (SET) یک نوع جدید از ترانزیستور بر اساس اثر تونل کوانتومی است که به کلاس دستگاه‌های نانومقیاس تعلق دارد. ویژگی‌های اصلی آن شامل اندازه بسیار کوچک و مصرف انرژی فوق‌العاده پایین است و امکان کنترل دقیق الکترون‌های منفرد را فراهم می‌کند. در حال حاضر عمدتاً در محاسبات کوانتومی، نانوالکترونیک و تشخیص با دقت فوق‌العاده بالا استفاده می‌شود.

ترانزیستور چیست و چگونه کار می‌کند؟

ترانزیستورها به طور خاص به ترانزیستورهای دوقطبی اتصالی رایج (BJT) اشاره دارند که دستگاه‌های نیمه‌هادی هستند که اغلب به عنوان تقویت‌کننده یا سوئیچ‌های کنترل شده الکترونیکی استفاده می‌شوند. به دلیل سرعت پاسخ سریع و دقت بالا، ترانزیستورها می‌توانند در طرح‌های مختلف مدارهای دیجیتال و آنالوگ شامل تقویت‌کننده‌ها، سوئیچ‌ها، تنظیم‌کننده‌های ولتاژ، مدولاتورهای سیگنال و مدارهای نوسان‌گر استفاده شوند. ترانزیستورها می‌توانند به طور مستقل بسته‌بندی شوند و چندین ترانزیستور می‌توانند در بخش مشخصی از یک مدار یکپارچه شوند.

ترانزیستورها از ویژگی‌های نیمه‌هادی‌ها برای کنترل جریان/ولتاژ خروجی از طریق سیگنال‌های ورودی استفاده می‌کنند و در اصل به عنوان یک سوئیچ جریان/ولتاژ قابل کنترل عمل می‌کنند. هسته یک ترانزیستور ماده نیمه‌هادی (مانند سیلیسیم یا ژرمانیم) است که از طریق فرآیند دوپینگ، نواحی با ویژگی‌های رسانایی متفاوت (مانند نیمه‌هادی‌های نوع N و P) را تشکیل می‌دهد. ترکیب این نواحی یک "اتصال PN" را تشکیل می‌دهد-اتصال PN دارای رسانایی یک طرفه است و پایه ترانزیستور برای دستیابی به عملکردهای کنترلی خود می‌باشد.

ترانزیستورها چگونه کار می‌کنند؟

ترانزیستورهای دوقطبی اتصالی (BJT) (ترانزیستورهای NPN و PNP)

ترانزیستورهای دوقطبی اتصالی رایج‌ترین نوع ترانزیستورها هستند که عمدتاً به دو ساختار اصلی NPN و PNP تقسیم می‌شوند. آنها از سه پین کلیدی تشکیل شده‌اند: امیتر (E)، پایه (B) و کلکتور (C). پایه به عنوان ترمینال ورودی سیگنال عمل می‌کند؛ با ورود فقط یک سیگنال ولتاژ یا جریان کوچک، می‌توان جریان اصلی بزرگ مدار بین کلکتور و امیتر را به طور دقیق مدیریت کرده و به سوئیچینگ بین هدایت و قطع مدار دست یابد.

ترانزیستورهای NPN عمدتاً به الکترون‌ها برای تکمیل انتقال بار متکی هستند: امیتر الکترون‌ها را ارسال می‌کند، در حالی که پایه میانی مسئول تنظیم جریان الکترون است. اکثریت قاطع الکترون‌های آزاد شده توسط امیتر در پایه مصرف نمی‌شوند، بلکه توسط کلکتور گرفته و جمع‌آوری می‌شوند و سپس به مدار انتهایی منتقل شده و انتقال جریان و کنترل سیگنال را تکمیل می‌کنند.

ساختار داخلی و مکانیزم رسانایی ترانزیستور PNP کاملاً متضاد ترانزیستور NPN است. پایه نیز نقش تنظیم جریان را ایفا می‌کند، اما جهت کلی جریان کاملاً معکوس است و جریان از امیتر به کلکتور به عنوان هسته می‌باشد. برخلاف NPN که به الکترون‌ها برای هدایت متکی است، حامل‌های بار در دستگاه‌های PNP حفره‌ها هستند. حفره‌ها توسط امیتر خروجی داده شده و در نهایت توسط کلکتور جمع‌آوری می‌شوند و به عملکردهایی مانند هدایت مدار، سوئیچینگ و تنظیم سیگنال دست می‌یابند.

ترانزیستورهای اثر میدانی (FET)

ترانزیستورهای اثر میدانی برای کنترل جریان خروجی به ولتاژ متکی هستند و دستگاه‌های "کنترل شده با ولتاژ" می‌باشند. آنها نیازی به ارائه جریان توسط پایه (دروازه در FET) ندارند؛ تنظیم فقط از طریق سیگنال‌های ولتاژ انجام می‌شود.

ترانزیستورهای اثر میدانی (FET) دستگاه‌های کنترل شده با ولتاژ هستند که عمدتاً از منبع (S)، دروازه (G) و درین (D) تشکیل شده‌اند. اصل عملکرد آنها شامل اعمال ولتاژ به دروازه برای تشکیل یک میدان الکتریکی است که رسانایی کانال نیمه‌هادی را تغییر داده و در نتیجه جریان بین درین و منبع را کنترل می‌کند. دروازه آنها تقریباً هیچ جریانی مصرف نمی‌کند و مصرف انرژی پایین و دقت کنترل بالایی را ارائه می‌دهد که آنها را برای سناریوهایی با نیازهای بالا به راندمان انرژی و دقت مناسب می‌سازد.

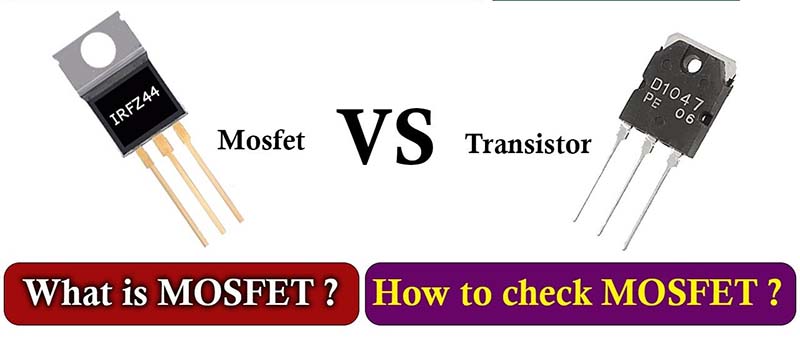

تفاوت بین ترانزیستور و MOSFET چیست؟

ترانزیستور اثر میدانی (FET) یک نوع رایج ترانزیستور است. به عنوان یک دستگاه کنترل شده با ولتاژ، وظیفه اصلی آن کنترل رسانایی کانال نیمه‌هادی از طریق ولتاژ دروازه و در نتیجه تنظیم جریان درین-منبع است. انواع مختلفی مانند ترانزیستور اثر میدانی پیوندی (JFET)، MOSFET و غیره را شامل می‌شود. MOSFET به عنوان رایج‌ترین نوع FET، ساختار دروازه فلز-اکسید-نیمه‌هادی (MOS) را در معماری خود اضافه می‌کند. دروازه و کانال توسط یک لایه اکسید از هم جدا شده‌اند که باعث می‌شود دروازه تقریباً هیچ جریانی مصرف نکند و مصرف انرژی کمتری نسبت به سایر FET ها داشته باشد.

علاوه بر این، MOSFET ها به دو نوع کانال N و کانال P تقسیم می‌شوند که در آن حامل‌های بار رسانا الکترون‌ها یا حفره‌ها هستند. با مزایایی مانند ساختار ساده، یکپارچه‌سازی بالا و مصرف انرژی پایین، به طور گسترده در مدارهای یکپارچه و منابع تغذیه سوئیچینگ استفاده می‌شوند. در مقابل، ترانزیستورهای اثر میدانی دیگر فاقد ساختار لایه اکسید هستند و دروازه مستقیماً با کانال تماس دارد؛ این امر منجر به مقداری جریان دروازه و مصرف انرژی نسبتاً بالاتر می‌شود و باعث می‌شود عمدتاً در مدارهای آنالوگ که به یکپارچه‌سازی بالا نیاز ندارند، استفاده شوند.

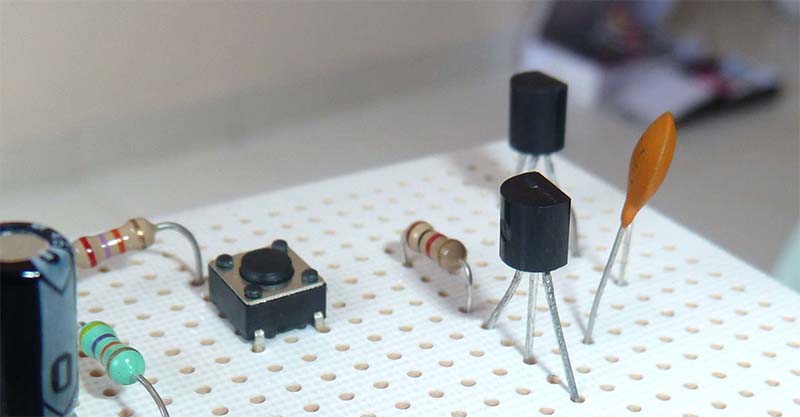

ترانزیستور برای چه کارهایی استفاده می‌شود؟

کاربرد در تجهیزات صوتی

تقویت توان صوتی، تقویت سیگنال‌های ضعیف میکروفون، دریافت سیگنال‌های رادیویی RF و تنظیم و تقویت سیگنال‌های various سنسورها مانند دما، رطوبت و فشار. آن‌ها به طور گسترده در سیستم‌های صوتی خانگی، سیستم‌های سرگرمی خودرو، رادیوها، ابزارهای اندازه‌گیری و دستگاه‌های تست صنعتی نصب می‌شوند.

کنترل سوئیچینگ الکترونیکی

به عنوان سوئیچ‌های الکترونیکی با سرعت بالا برای جایگزینی سوئیچ‌های مکانیکی سنتی استفاده می‌شوند. در مدارهای منطقی دیجیتال، راه‌اندازی/خاموش کردن رله‌های کوچک، کنترل روشنایی LED و سناریوهای کنترل بار با توان پایین مانند شروع-توقف و تنظیم سرعت موتورهای DC کوچک به کار می‌روند و زمان پاسخ سریع و عمر طولانی دارند.

منابع تغذیه و مدارهای تنظیم ولتاژ

در حلقه‌های تنظیم ولتاژ خطی، محافظت از مدار در برابر جریان بیش از حد و محدودیت جریان و درایو حلقه ثانویه برای منابع تغذیه سوئیچینگ استفاده می‌شوند. آن‌ها می‌توانند برای ساخت مدارهای ساده تنظیم ولتاژ و منابع تغذیه جریان ثابت برای پایدار کردن ولتاژ و جریان خروجی استفاده شوند و به various دستگاه‌های منبع تغذیه کوچک مانند لوازم خانگی کوچک، دستگاه‌های دیجیتال و بردهای کنترل صنعتی خدمات دهند.

اجزای اصلی مدارهای آنالوگ

عناصر بنیادی اصلی مدارهای الکترونیکی آنالوگ هستند که قادر به ساخت اسیلاتورهای موج سینوسی، مدارهای فیلتر فعال و مدارهای تقویت‌کننده دیفرانسیل هستند. آن‌ها همچنین به عنوان واحدهای پایه داخلی تراشه‌های یکپارچه مانند تقویت‌کننده‌های عملیاتی و مقایسه‌کننده عمل می‌کنند و پردازش پایدار سیگنال‌های آنالوگ را تضمین می‌کنند.

الکترونیک صنعتی و خودرو

دریافت و پردازش سیگنال برای بردهای کنترل صنعتی، سیستم‌های کنترل احتراق موتور خودرو، تقویت و شکل‌دهی سیگنال‌های various سنسورهای خودرو و ماژول‌های درایو برای عملگرهای کم‌ولتاژ صنعتی. این کاربردها با شرایط کاری پیچیده سازگار هستند و قابلیت ضد تداخل قوی دارند.

زمینه ارتباطات موبایل

عملکردهایی مانند تقویت توان سیگنال RF (فرکانس رادیویی)، پردازش سیگنال‌های فرکانس بالا مایکروویو و مدولاسیون و دمودولاسیون سیگنال‌های بی‌سیم. آن‌ها به طور گسترده در تله‌رادیوها، واحدهای RF ایستگاه‌های پایه ارتباطی، ماژول‌های ارسال و دریافت بی‌سیم بلوتوث و IoT و تجهیزات انتقال بی‌سیم کوتاه برد استفاده می‌شوند.

الکترونیک هوشمند

به طور گسترده در گوشی‌های هوشمند، لوازم سفید، بردهای کنترل خانه هوشمند، مدیریت شارژ باتری لیتیوم و حلقه‌های منبع تغذیه کم‌ولتاژ یکپارچه شده‌اند. آن‌ها مسئول دریافت و پردازش سیگنال‌های ضعیف، کنترل منطقی و درایو بار با توان پایین هستند و عملکرد پایدار دستگاه‌های هوشمند را تضمین می‌کنند.

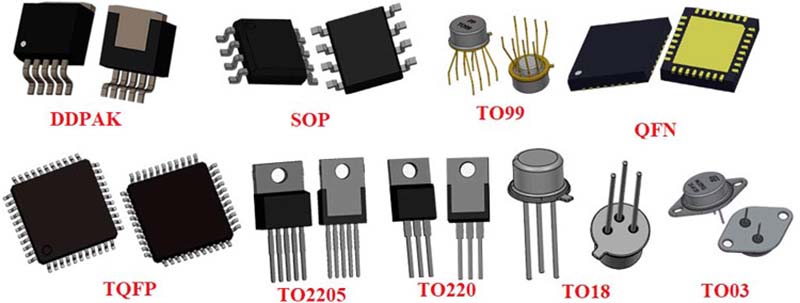

چگونه ترانزیستور صحیح را انتخاب کنیم؟

ترانزیستورها عملکرد چندمنظوره‌ای در پردازش صدا، تنظیم توان، سیستم‌های صنعتی و مدارهای بی‌سیم ارائه می‌دهند. با توجه به عملکردهای متعدد و کاربردهای گسترده ترانزیستورها، انتخاب یک جزء مناسب بر اساس نیازهای واقعی مدار بسیار مهم است. در ادامه برخی پارامترهای مهم ترانزیستورها آورده شده است.

ضریب تقویت جریان: توانایی ترانزیستور در تقویت جریان را اندازه‌گیری می‌کند؛ عمدتاً درجه کنترل جریان ورودی بر جریان خروجی را منعکس می‌کند و معمولاً با $\beta$ (برای ترانزیستورهای دوقطبی اتصالی) نشان داده می‌شود.

اتلاف توان: توان الکتریکی که ترانزیستور در حین کار مصرف می‌کند، که علت اصلی گرمایش دستگاه است. باید در محدوده نامی حفظ شود تا از آسیب به جزء جلوگیری شود.

حداکثر فرکانس نوسان: بالاترین فرکانسی که ترانزیستور می‌تواند به طور معمول تقویت سیگنال یا نوسان را انجام دهد. فراتر از این فرکانس، عملکرد دستگاه به طور قابل توجهی کاهش می‌یابد.

حداکثر ولتاژ معکوس: بالاترین ولتاژی که ترانزیستور می‌تواند در حالت معکوس تحمل کند. فراتر رفتن از این ولتاژ منجر به شکست و آسیب دستگاه می‌شود.

حداکثر جریان: بیشترین جریانی که در حین کار عادی از ترانزیستور عبور می‌کند (مانند حداکثر جریان کلکتور). فراتر رفتن از این حد به دستگاه آسیب می‌زند یا بر پایداری عملکرد آن تأثیر می‌گذارد.
