راهنمای جامع | خازن‌ها در الکترونیک قدرت

خازن‌ها برای چه کارهایی استفاده می‌شوند؟ خازن‌ها به عنوان یکی از اصلی‌ترین و پرکاربردترین اجزای غیرفعال در مدارهای الکترونیکی، انواع و پارامترهای بسیار متنوعی دارند. آن‌ها به طور گسترده در کاربردهایی مانند فیلتر کردن، ذخیره انرژی، کوپلینگ، پایدارسازی ولتاژ و بسیاری از سناریوهای مداری دیگر استفاده می‌شوند. برای انتخاب آسان خازن مناسب، تنها نگاه کردن به ظرفیت خازنی کافی نیست؛ سایر پارامترهای کلیدی نیز باید در نظر گرفته شوند. این مقاله دانش پایه خازن‌ها را توضیح می‌دهد و به شما کمک می‌کند تا مهارت‌های انتخاب را به سرعت فرا بگیرید.

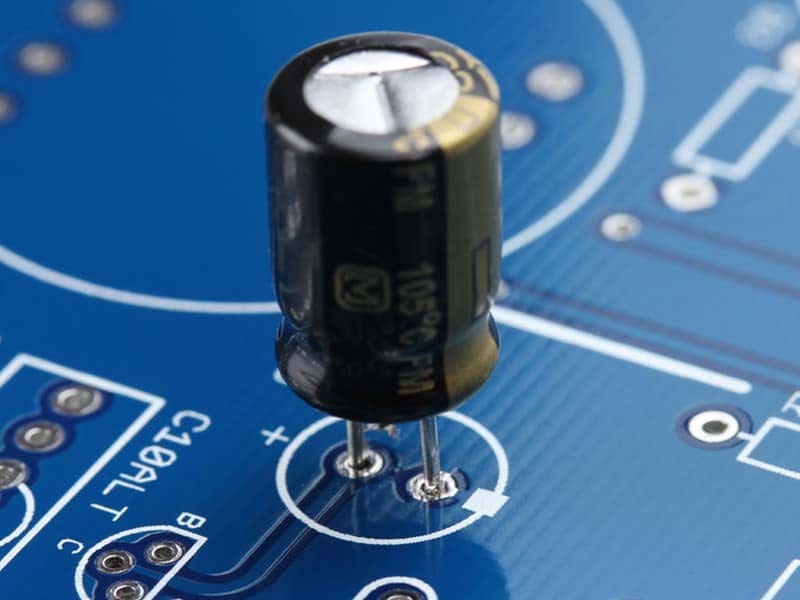

خازن‌ها برای چه کارهایی استفاده می‌شوند؟

خازن‌ها در الکترونیک قدرت، اجزای الکترونیکی پایه‌ای هستند که بار الکتریکی را ذخیره و آزاد می‌کنند. آن‌ها به طور گسترده در مدارها برای چندین هدف استفاده می‌شوند:

ذخیره انرژی

ذخیره بار الکتریکی و آزادسازی سریع آن در صورت نیاز، مانند فلاش دوربین‌ها و مدارهای پشتیبان برق.

صاف کردن و فیلتر کردن منبع تغذیه

پایدارسازی ولتاژ، کاهش نوسانات ولتاژ و جریان ریپل در منابع جریان مستقیم و پایدار کردن خروجی برق.

مسدود کردن جریان مستقیم، عبور جریان متناوب

جداسازی جریان مستقیم از جریان متناوب؛ اجازه عبور سیگنال‌های AC در حالی که جریان DC را مسدود می‌کند، که معمولاً در مدارهای صوتی و کوپلینگ سیگنال استفاده می‌شود.

انتخاب فرکانس و تنظیم

همکاری با سلف‌ها برای تشکیل مدارهای رزونانسی برای تنظیم رادیو، مدارهای نوسان‌ساز و فیلتر کردن فرکانس.

کاهش نویز و دیکاپلینگ

سرکوب تداخل الکترومغناطیسی و نویز مدار، جداسازی تداخل بین ماژول‌های مختلف مدار در برد اصلی و تراشه‌ها.

زمان‌بندی و تاخیر

کنترل زمان شارژ و دشارژ برای اجرای توابع تاخیر در تایمرها، سوئیچ‌ها و مدارهای کنترلی.

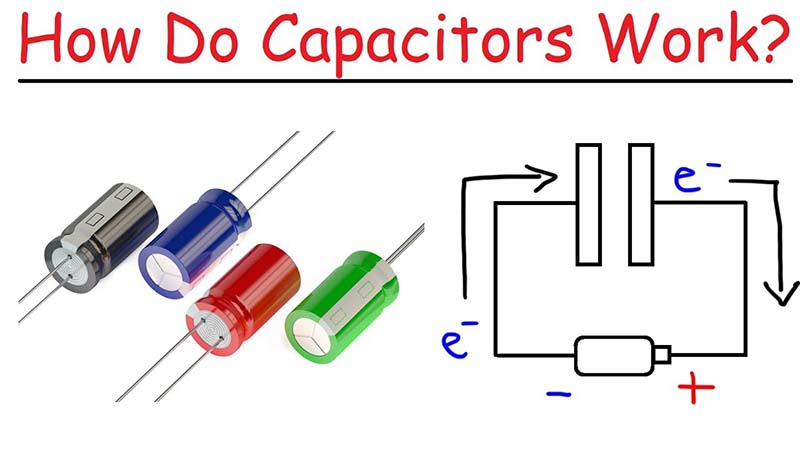

خازن چگونه کار می‌کند؟

اصل کار پایه

خازن بار الکتریکی را ذخیره می‌کند، میدان الکتریکی ایجاد می‌کند، جریان مستقیم را مسدود کرده و جریان متناوب را عبور می‌دهد.

فرآیند شارژ

هنگامی که یک خازن به منبع جریان مستقیم متصل می‌شود، بارهای مثبت از ترمینال مثبت منبع به سمت یک صفحه حرکت می‌کنند، در حالی که بارهای منفی به سمت صفحه دیگر حرکت می‌کنند. این بارهای مخالف توسط ماده دی‌الکتریک عایق در میان جدا شده و نمی‌توانند یکدیگر را خنثی کنند، بنابراین به طور یکنواخت روی سطوح دو صفحه تجمع می‌یابند.

یک میدان الکتریکی بین صفحات ایجاد می‌شود و انرژی الکتریکی به صورت انرژی میدان الکترواستاتیک ذخیره می‌شود. در شرایط عادی، هرچه ولتاژ بالاتر، سطح صفحه بزرگتر و ثابت دی‌الکتریک ماده بالاتر باشد، خازن می‌تواند بار بیشتری ذخیره کند.

حالت نگهداری

پس از اتمام شارژ و قطع شدن منبع تغذیه، دی‌الکتریک عایق از نشت بار جلوگیری می‌کند. بارهای روی صفحات پایدار باقی می‌مانند و میدان الکتریکی بین صفحات حفظ می‌شود. بنابراین خازن انرژی ذخیره شده را در حالت پایدار حفظ می‌کند.

فرآیند دشارژ

هنگامی که یک سیم رسانا دو صفحه را به هم متصل می‌کند، یک مدار بسته تشکیل می‌شود. بارهای مثبت و منفی روی صفحات به سرعت خنثی شده و از طریق مدار به صورت جهت‌دار جریان می‌یابند. انرژی میدان الکتریکی ذخیره شده به صورت جریان آزاد می‌شود.

پس از دشارژ، خازن به حالت اولیه بدون بار بازمی‌گردد.

مسدود کردن DC و عبور AC

• مسدود کردن DC: پس از شارژ شدن خازن توسط منبع DC، جریان بار متوقف شده و مدار به طور موثر باز می‌شود. جریان مستقیم نمی‌تواند به طور مداوم از خازن عبور کند.
• عبور AC: از آنجایی که جریان متناوب به طور مداوم اندازه و جهت خود را تغییر می‌دهد، خازن تحت چرخه‌های مکرر شارژ و دشارژ قرار می‌گیرد. یک جریان مداوم در مدار ظاهر می‌شود و به نظر می‌رسد که AC «از خازن عبور می‌کند».

خازن انرژی الکتریکی را با تجمع بارهای مخالف روی دو صفحه جدا شده توسط یک دی‌الکتریک عایق و ایجاد میدان الکتریکی ذخیره می‌کند. منبع DC فقط یک بار آن را شارژ می‌کند و پس از آن جریان مسدود می‌شود، در حالی که منبع AC به دلیل تغییر ولتاژ باعث شارژ و دشارژ مداوم می‌شود و هدایت معادل AC را ممکن می‌سازد.

پارامترها و طبقه‌بندی خازن‌ها

• ظرفیت خازنی: نشان‌دهنده توانایی خازن در ذخیره بار الکتریکی است. هرچه مقدار آن بیشتر باشد، می‌تواند انرژی الکتریکی بیشتری ذخیره کند. واحدهای رایج شامل μF، nF و pF هستند.
• ولتاژ نامی: حداکثر ولتاژی که خازن می‌تواند به طور مداوم در حین کار تحمل کند. تجاوز از این مقدار ممکن است باعث شکست یا آسیب شود.
• قطب‌دندی: برخی خازن‌ها قطبی هستند و باید با ترمینال‌های مثبت و منفی صحیح متصل شوند. خازن‌های غیرقطبی را می‌توان در هر جهت نصب کرد.
• ESR (مقاومت معادل سری): نشان‌دهنده مقاومت داخلی خازن است. هرچه ESR کمتر باشد، تولید گرما کمتر و معمولاً عملکرد فرکانس بالا بهتر است.
• جریان نشتی: مقدار کمی از اتلاف جریان که پس از شارژ شدن خازن همچنان وجود دارد. هرچه جریان نشتی کمتر باشد، قابلیت نگهداری بار بهتر است.
• تلورانس: انحراف مجاز بین ظرفیت خازنی واقعی و مقدار نامی، به عنوان مثال ±10%.
• محدوده دمای کاری: محدوده دمایی که خازن می‌تواند به طور قابل اعتمادی کار کند. رتبه دمای وسیع‌تر یا بالاتر معمولاً نشان‌دهنده قابلیت اطمینان بهتر است.
• ویژگی‌های فرکانسی: توصیف عملکرد خازن در فرکانس‌های مختلف. انواع مختلف خازن‌ها برای محدوده‌های فرکانسی مختلف مناسب هستند.
• جریان ریپل: حداکثر جریان ریپل AC که خازن می‌تواند در طول زمان تحمل کند. تجاوز از این حد ممکن است باعث گرمایش بیش از حد و پیری شود.
• ویژگی‌های دمایی: چگونه ظرفیت خازنی با دما تغییر می‌کند (مثلاً X7R، X5R، Y5V، NP0).
• ویژگی‌های فرکانسی: تغییر ظرفیت خازنی و امپدانس تحت فرکانس‌های کاری مختلف.
• عمر مفید: زمان مورد انتظار کار پایدار خازن تحت دما و شرایط مشخص شده، که معمولاً برای توصیف خازن‌های الکترولیتی استفاده می‌شود.

ظرفیت خازنی

ظرفیت خازنی یک کمیت فیزیکی است که توانایی خازن در ذخیره بار الکتریکی را توصیف می‌کند. این کمیت در اصل نشان‌دهنده میزان انرژی میدان الکتریکی است که یک خازن می‌تواند نگهداری کند.

واحد استاندارد فاراد (F) است، اما این واحد برای مدارهای عملی بسیار بزرگ است، بنابراین واحدهای مشتق شده کوچکتر در کاربردهای واقعی رایج هستند: mF، μF، nF و pF.

رابطه واحدهای:
1 F = 10³ mF = 10⁶ μF = 10⁹ nF = 10¹² pF

خازن‌های سطحی اغلب از کدهای عددی برای علامت‌گذاری ساده استفاده می‌کنند. به عنوان مثال، 104 به این معنی است:
10 × 10⁴ pF = 100,000 pF = 0.1 μF

ظرفیت خازنی مستقیماً عملکرد مدار را تعیین می‌کند:

• مقادیر کوچک (pF، nF): معمولاً در فیلتر کردن فرکانس بالا، مدارهای رزونانسی و کوپلینگ سیگنال استفاده می‌شوند
• مقادیر بزرگتر (μF و بالاتر): عمدتاً برای فیلتر کردن برق، ذخیره انرژی و دیکاپلینگ استفاده می‌شوند

ظرفیت خازنی همچنین تحت تأثیر دما، فرکانس کاری و ولتاژ بایاس DC قرار می‌گیرد. این تغییرات به خصوص در خازن‌های سرامیکی قابل توجه هستند. در خازن‌های الکترولیتی، ظرفیت خازنی ممکن است به دلیل پیری به تدریج کاهش یابد.

تلورانس (دقت ظرفیت خازنی)

تلورانس به انحراف مجاز بین ظرفیت خازنی واقعی خازن و مقدار نامی آن اشاره دارد، که به عنوان انحراف خازنی نیز شناخته می‌شود. به صورت درصد بیان می‌شود.

درجه‌های تلورانس رایج عبارتند از:

• دقت بالا: ±1%
• دقت عمومی: ±5%
• استاندارد تجاری: ±10%
• درجه اقتصادی: ±20%
• برخی خازن‌های سرامیکی قدیمی یا کم‌هزینه ممکن است حتی دارای تلورانس‌های نامتقارن مانند −20% تا +80% باشند

تلورانس مستقیماً بر پایداری مدار تأثیر می‌گذارد. در کاربردهای حساس مانند مدارهای رزونانسی، نوسان‌سازهای ساعت و نمونه‌برداری دقیق سیگنال، به خازن‌های دقیق با تلورانس پایین نیاز است. برای فیلتر کردن عمومی برق و دیکاپلینگ بای‌پاس، معمولاً ±10% یا ±20% کافی است.

تلورانس همچنین ارتباط نزدیکی با ماده دی‌الکتریک دارد:

• سرامیک NP0 / C0G: دقت بالا، بسیار پایدار، تلورانس پایین
• سرامیک Y5V / Z5U: تلورانس بزرگ و رانش دمایی قابل توجه، فقط برای کاربردهای غیربحرانی مناسب است

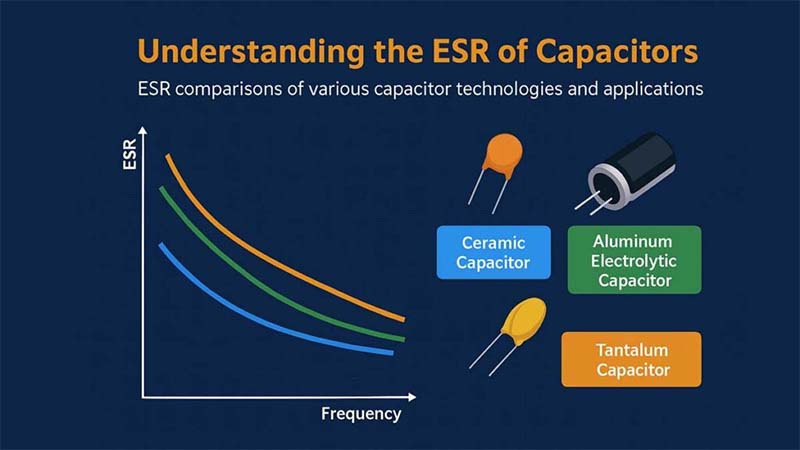

درک ESR خازن‌ها

مقاومت سری معادل (ESR) یکی از مهم‌ترین پارامترهای خازن است که اغلب نادیده گرفته می‌شود. این مقاومت کوچک داخلی است که به صورت سری با مقدار خازن ایده‌آل ظاهر می‌شود.

ESR در خازن چیست؟

به زبان ساده، ESR جزء مقاومتی درون خازن است که باعث اتلاف انرژی هنگام عبور جریان متناوب از آن می‌شود. هرچند خازن‌ها برای ذخیره و آزادسازی انرژی طراحی شده‌اند، اما وجود ESR به این معنی است که بخشی از این انرژی به صورت حرارت تلف می‌شود.

شما می‌توانید یک خازن واقعی را به عنوان یک خازن ایده‌آل به صورت سری با یک مقاومت کوچک تصور کنید - آن مقاومت همان ESR است.

چرا ESR برای خازن‌ها مهم است؟

مدارهای منبع تغذیه: ESR بالا منجر به اتلاف توان بیشتر و تولید حرارت می‌شود.

منابع تغذیه سوئیچینگ (SMPS): ESR بر ولتاژ ریپل و پایداری کلی خروجی تأثیر می‌گذارد.

کاربردهای فرکانس بالا: حتی مقادیر کوچک ESR می‌توانند یکپارچگی سیگنال را کاهش دهند.

عمر مفید قطعات: ESR بالاتر اغلب به دلیل تنش حرارتی منجر به پیری سریع‌تر می‌شود.

عوامل مؤثر بر ESR

نوع خازن: خازن‌های الکترولیتی معمولاً ESR بالاتری نسبت به خازن‌های سرامیکی یا فیلمی دارند.

فرکانس: ESR با فرکانس کاری تغییر می‌کند.

دما: ESR در دماهای پایین در بسیاری از انواع خازن‌ها افزایش می‌یابد.

عمر: با تخریب خازن‌ها در طول زمان، ESR تمایل به افزایش دارد.

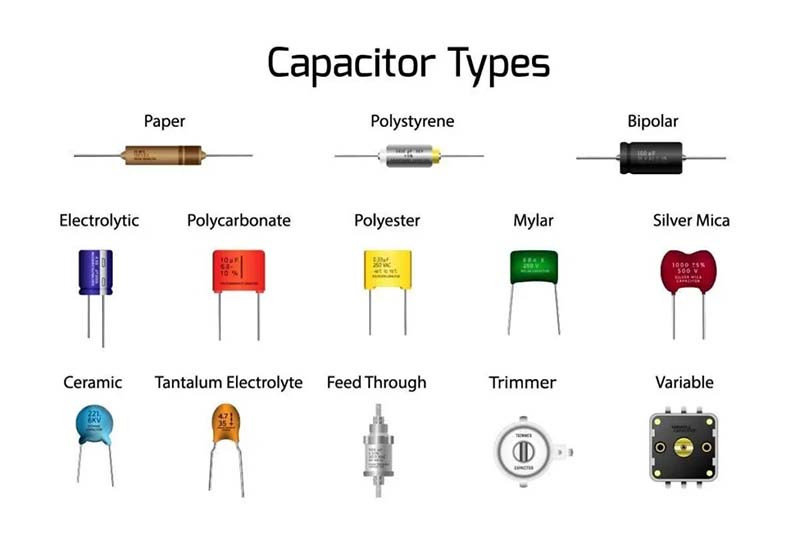

انواع مختلف خازن‌های قدرت

خازن‌های فیلمی قدرت

ساخته شده از دی‌الکتریک فیلم پلاستیکی، اتلاف کم، عایق‌کاری بالا، پایداری فرکانسی و دمایی خوب. به طور گسترده برای اصلاح فاکتور توان، فیلتر کردن هارمونیک، اینورترها و مدارهای الکترونیک قدرت استفاده می‌شود.

خازن‌های الکترولیتی قدرت

شامل انواع الکترولیتی آلومینیومی و الکترولیتی بزرگ با پایانه پیچی. خازن زیاد، هزینه کم، عمدتاً برای فیلتر کردن باس DC، ذخیره انرژی در منابع تغذیه صنعتی، اینورترها و مبدل‌ها استفاده می‌شود.

خازن‌های سرامیکی قدرت

انواع MLCC یا سرامیکی دیسکی ولتاژ بالا و توان بالا، با عملکرد فرکانس بالا خوب و ESR کم. در بای‌پاس ولتاژ بالا، فیلتر کردن فرکانس بالا و جذب موج‌های شوک به کار می‌روند.

خازن‌های ایمنی (خازن‌های X & Y)

به طور خاص برای سرکوب EMI در سیستم‌های برق AC طراحی شده‌اند. خازن‌های X برای سرکوب خط به خط، خازن‌های Y برای تداخل خط به زمین، به طور گسترده در لوازم خانگی و تجهیزات برق استفاده می‌شوند.

خازن‌های قدرت روغنی

پوسته فلزی پر شده از روغن عایق، ولتاژ بالا و خازن زیاد، پراکندگی حرارت قوی و عملکرد ضد انفجار. عمدتاً در جبران توان راکتی شبکه‌های برق ولتاژ بالا و تجهیزات ولتاژ بالا صنعتی استفاده می‌شود.

سوپرخازن‌ها / التراخازن‌ها

ظرفیت ذخیره انرژی فوق‌العاده بالا، شارژ و دشارژ سریع. برای پشتیبانی برق، جبران توان پیک و بازیابی انرژی در سیستم‌های صنعتی و خودرویی استفاده می‌شوند.

انواع بسته‌بندی خازن‌ها

بسته‌بندی از طریق حفره (Through-Hole)

خازن‌ها با قرار دادن پای‌های خود در حفره‌های PCB و لحیم کردن نصب می‌شوند. این نوع استحکام مکانیکی بالایی دارد و معمولاً در مدارهای قدرت، خازن‌های الکترولیتی و تجهیزات صنعتی استفاده می‌شود.

بسته‌بندی شعاعی (Radial)

هر دو پای در یک طرف خازن قرار دارند. این نوع معمولاً در خازن‌های الکترولیتی آلومینیومی و سرامیکی دیده می‌شود.

بسته‌بندی محوری (Axial)

دو پای در دو انتهای متقابل قطعه قرار دارند. اغلب در مدارهای قدیمی و محیط‌های نصب خاص استفاده می‌شود.

قطعات نصب سطحی (SMD/SMT)

برای مونتاژ خودکار و چیدمان مدارهای چگال بالا طراحی شده‌اند، به طور گسترده در الکترونیک مصرفی، مخابرات و الکترونیک خودرویی استفاده می‌شوند. انواع رایج شامل MLCC، خازن‌های تانتالومی، الکترولیتی آلومینیومی SMD و فیلمی هستند.

بسته‌بندی پایانه پیچی

در کاربردهای خازن زیاد و جریان بالا استفاده می‌شود. پراکندگی حرارت و پایداری عالی ارائه می‌دهد و معمولاً در منابع تغذیه صنعتی و تجهیزات تبدیل فرکانس یافت می‌شود.

بسته‌بندی Snap-in

نصب آسان و ثابت کردن ایمن. به طور گسترده در منابع تغذیه پرقدرت، سیستم‌های UPS و دستگاه‌های ذخیره انرژی استفاده می‌شود.

بسته‌بندی ماژول قدرت

به طور خاص برای کاربردهای پرقدرت طراحی شده، با اتلاف کم و مقاومت ولتاژ بالا. معمولاً در سیستم‌های انرژی تجدیدپذیر، اینورترها، خودروهای الکتریکی، ماژول‌های IGBT و سیستم‌های اینورتر فرکانس بالا استفاده می‌شود.

بسته‌بندی DIP

ساختار ساده و نصب آسان. معمولاً برای خازن‌های فیلمی، ایمنی و سایر قطعات الکترونیکی سنتی استفاده می‌شود.

بسته‌بندی استوانه‌ای

معمولاً برای خازن‌های الکترولیتی آلومینیومی و سوپرخازن‌ها استفاده می‌شود. خازن زیاد و عملکرد پراکندگی حرارت خوب ارائه می‌دهد.

بسته‌بندی جعبه‌ای

دارای عایق‌کاری عالی و پایداری بالا است. معمولاً در خازن‌های فیلمی و مدارهای فیلتر EMI استفاده می‌شود.

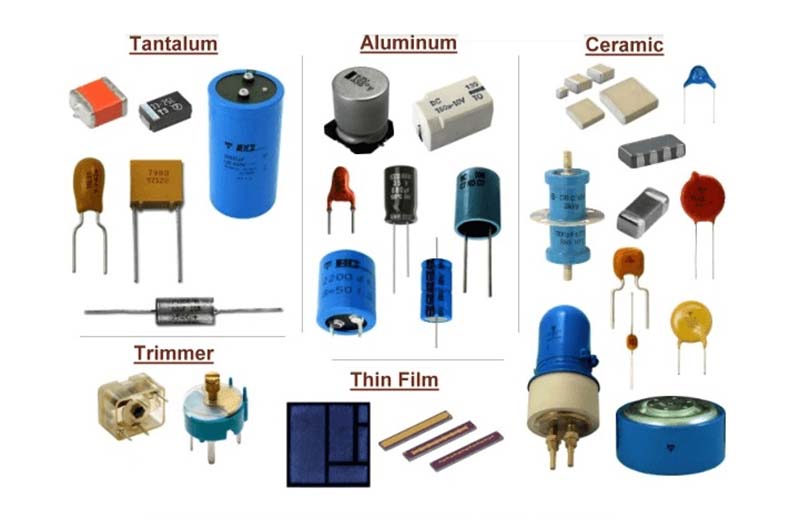

چگونه خازن مناسب را برای مدار انتخاب کنیم؟

انتخاب خازن مناسب در سال 2026 به تعادل بین عملکرد الکتریکی، الزامات قابلیت اطمینان و تقاضای فزاینده سیستم‌های فرکانس بالا و راندمان بالا مانند منابع تغذیه هوش مصنوعی، الکترونیک خودروهای الکتریکی و تجهیزات صنعتی پیشرفته بستگی دارد.

1. خازن و ولتاژ نامی. خازن باید ذخیره انرژی مورد نیاز را برآورده کند و ولتاژ حداکثر مدار را با حاشیه کافی تحمل کند، به خصوص در تبدیل توان و سیستم‌های خودرویی که جهش ولتاژ رایج است.

2. نوع دی‌الکتریک. خازن‌های سرامیکی (MLCC) به طور گسترده برای بای‌پاس فرکانس بالا و طراحی‌های فشرده استفاده می‌شوند، در حالی که خازن‌های فیلمی برای پایداری بالا، اتلاف کم و الکترونیک قدرت ترجیح داده می‌شوند. خازن‌های الکترولیتی هنوز برای ذخیره انرژی عمده در منابع تغذیه ضروری هستند، هرچند باید با دقت برای جریان ریپل و محدودیت‌های عمر مفید انتخاب شوند.

3. دما و قابلیت اطمینان در کاربردهای 2026 به طور فزاینده‌ای مهم هستند. سیستم‌های خودرویی و صنعتی اغلب به قطعاتی با محدوده دمایی گسترده (مانند -55 درجه سانتی‌گراد تا 125 درجه سانتی‌گراد یا بالاتر) و عمر مفید طولانی تحت بار مداوم نیاز دارند.

4. مقاومت سری معادل (ESR) و اندوکتانس سری معادل (ESL) برای مدارهای پرسرعت حیاتی هستند. خازن‌های ESR پایین در منابع تغذیه سوئیچینگ و مبدل‌های DC-DC برای بهبود راندمان و کاهش تولید حرارت ترجیح داده می‌شوند.

5. اندازه فیزیکی و بسته‌بندی، به خصوص در الکترونیک فشرده و چیدمان PCB با چگالی بالا. قطعات نصب سطحی (SMD) در طراحی‌های مدرن غالب هستند، در حالی که خازن‌های Through-Hole و پایانه پیچی هنوز در محیط‌های پرقدرت یا صنعتی استفاده می‌شوند.

در نهایت، الزامات خاص کاربرد مانند سرکوب EMI، گواهی‌نامه ایمنی (خازن‌های X/Y) و مدیریت جریان ریپل باید انتخاب نهایی را هدایت کنند. در سیستم‌های مدرن، انتخاب خازن مناسب فقط در مورد مقدار خازن نیست، بلکه در مورد بهینه‌سازی عملکرد، دوام و راندمان سطح سیستم است.
