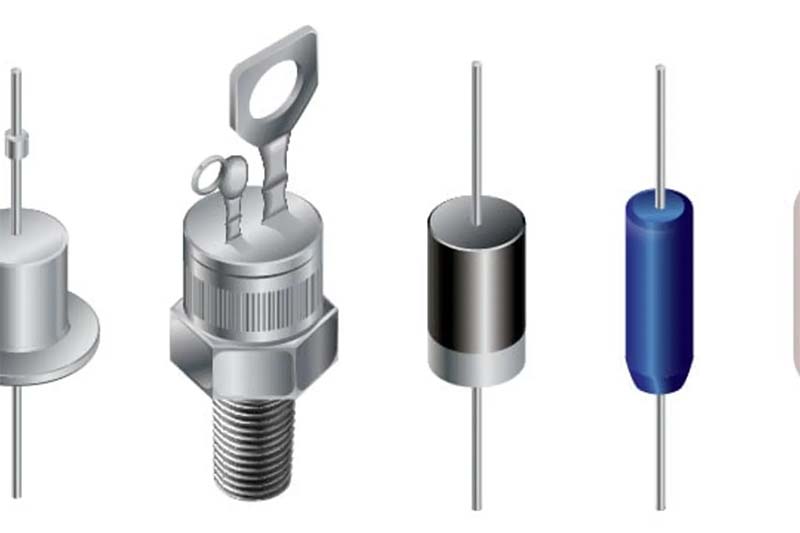

دیود در مدار چیست؟

دیودها از بنیادی‌ترین و پرکاربردترین قطعات نیمه‌هادی در الکترونیک مدرن هستند و اغلب به عنوان کلیدهای جریان یک‌طرفه در مدارهای الکترونیکی در نظر گرفته می‌شوند. انواع مختلف دیودها در الکترونیک به طور گسترده در دستگاه‌های مصرفی، آداپتورهای برق، مدارهای کنترل و سیستم‌های روشنایی کاربرد دارند و دیودها را به قطعات ضروری در طراحی الکترونیک مدرن تبدیل می‌کنند.

دیود در مدار چیست؟ دیودها ویژگی هدایت یک‌طرفه جریان را دارند و اجازه می‌دهند جریان به آرامی از آند به کاتد عبور کند و جریان معکوس را مسدود کنند. بدون نیاز به مکانیزم‌های کنترل پیچیده، دیودها می‌توانند جریان را به طور خودکار هدایت کرده و ایزوله شدن معکوس را فراهم کنند و همچنین عملکردهای ضروری مانند یک‌سوسازی، تنظیم ولتاژ، نشر نور و تشخیص سیگنال را انجام دهند.

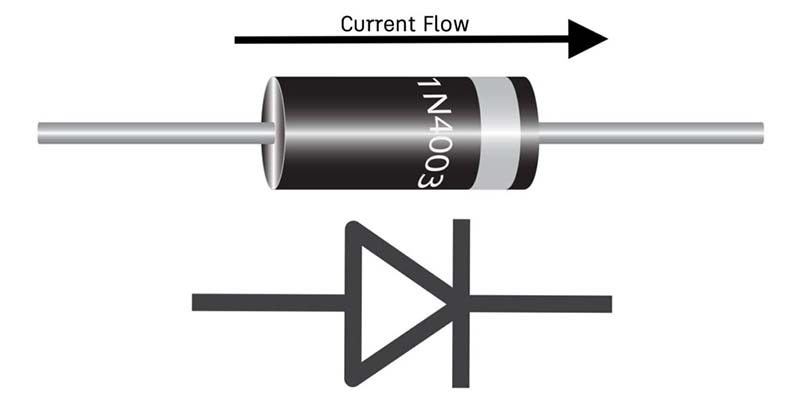

دیود چگونه کار می‌کند؟

دیود یک قطعه نیمه‌هادی پایه است که فقط اجازه عبور جریان الکتریکی در یک جهت را می‌دهد و جریان را در جهت معکوس مسدود می‌کند.

دو پایانه دارد: آند و کاتد. هنگامی که آند به ولتاژ مثبت و کاتد به ولتاژ منفی متصل شود، دیود روشن شده و جریان را به آرامی عبور می‌دهد. هنگامی که ولتاژ معکوس شود، دیود خاموش شده و جریان را به طور کامل متوقف می‌کند.

این ویژگی هدایت یک‌طرفه باعث می‌شود دیودها به طور گسترده برای یک‌سوسازی، حفاظت مدار، تنظیم ولتاژ، تشخیص سیگنال و نشر نور در تمام انواع مدارهای الکترونیکی استفاده شوند.

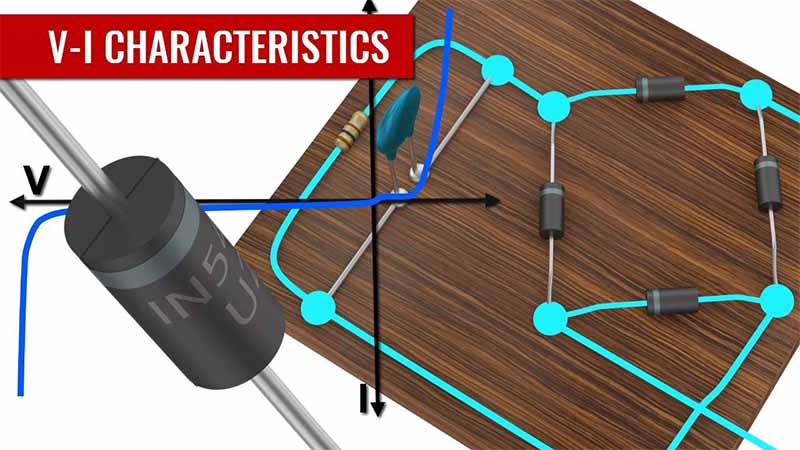

عملکرد دیود در مدار چیست؟

۱. عملکرد یک‌سوسازی

دیودها می‌توانند جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل کنند و به همین دلیل به عنوان یک‌سوساز نیز شناخته می‌شوند. در داخل آداپتورهای برق و شارژرها، مدارهای یک‌سوساز دیود به طور گسترده برای تأمین برق DC پایدار برای دستگاه‌های الکترونیکی استفاده می‌شوند.

۲. تنظیم و محدود کردن ولتاژ

هنگامی که دیود زنر در ناحیه شکست معکوس کار می‌کند، ولتاژ روی آن تقریباً ثابت می‌ماند. اگر ولتاژ مدار بیش از حد بالا برود، دیود زنر می‌تواند ولتاژ را به طور خودکار تنظیم کرده و از آسیب چیپ‌ها و قطعات بعدی در برابر بیش‌ولتاژ محافظت کند. این عملکرد معمولاً در منابع تغذیه تنظیم‌شده و مدارهای ولتاژ مرجع استفاده می‌شود.

۳. محافظت در برابر قطبیت معکوس

دیودها می‌توانند به عنوان قطعات محافظت در برابر قطبیت معکوس عمل کرده و از آسیب تجهیزات ناشی از اتصال نادرست برق جلوگیری کنند. هنگامی که قطبیت صحیح است، دیود به طور عادی جریان عبور می‌دهد و اجازه کار مدار را می‌دهد. اگر قطبیت معکوس شود، دیود جریان را مسدود کرده و مدار را قطع می‌کند و محافظت ساده و مطمئنی فراهم می‌کند.

۴. تشخیص و دمودولاسیون سیگنال

در مدارهای RF و رادیو، دیودها برای تشخیص و دمودولاسیون سیگنال استفاده می‌شوند. آن‌ها می‌توانند صدا با فرکانس پایین یا سیگنال‌های مفید را از امواج حامل با فرکانس بالا استخراج کرده و اجزای فرکانس بالا نامطلوب را فیلتر کنند و به دستگاه‌ها اجازه بازتولید صدا و سیگنال‌های ارتباطی معتبر را بدهند. این یک کاربرد بنیادی در مدارهای ارتباط بی‌سیم است.

۵. نشر نور و نشان‌دهنده

دیودهای نشر نور (LED) نه تنها جریان را در یک جهت عبور می‌دهند، بلکه هنگام روشن شدن، انرژی الکتریکی را به نور تبدیل می‌کنند. LEDها معمولاً به عنوان نشان‌دهنده برق، چراغ‌های وضعیت، نور پس‌زمینه نمایشگرها و روشنایی تزئینی استفاده می‌شوند. با مصرف انرژی پایین و عمر طولانی، به طور گسترده در لوازم خانگی و دستگاه‌های دیجیتال یافت می‌شوند.

۶. محافظت آزادگرد

قطعات القایی مانند رله، سیم‌پیچ و موتورها هنگام خاموش شدن برق، نیروی الکتروموتور بالای ولتاژ معکوس تولید می‌کنند. یک دیود موازی، مسیر تخلیه برای جریان القایی معکوس فراهم کرده و از پیک‌های ولتاژ جلوگیری کرده و از آسیب قطعات الکترونیکی مجاور محافظت می‌کند. این روش محافظت به طور گسترده در سیستم‌های کنترل صنعتی و مدارهای درایور رله استفاده می‌شود.

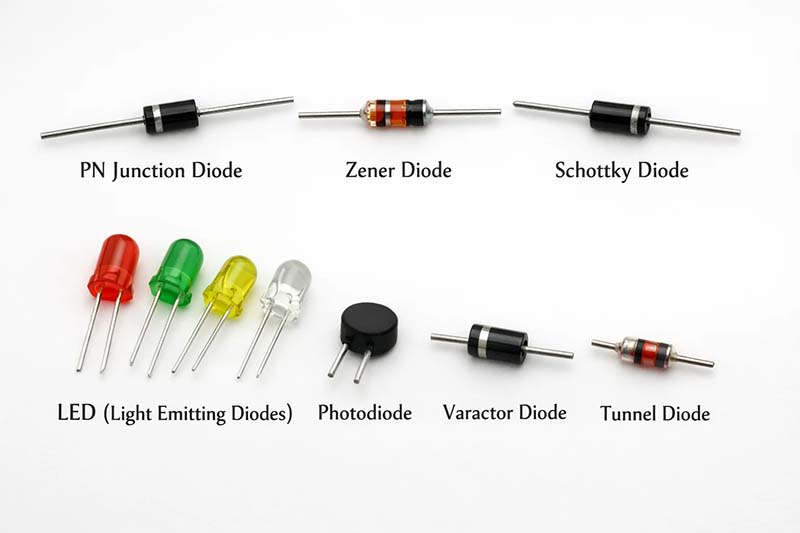

انواع مختلف دیودها و کاربردها

۱. دیود یک‌سوساز استاندارد

متداول‌ترین دیود پایه که عمدتاً برای هدایت یک‌طرفه و یک‌سوسازی استفاده می‌شود. به طور گسترده در تبدیل برق AC به DC کاربرد دارد و به دلیل قابلیت تحمل ولتاژ و جریان بالا، معمولاً در آداپتورهای برق، شارژرها و مدارهای یک‌سوساز صنعتی یافت می‌شود.

۲. دیود زنر

دیود زنر به طور خاص برای کار در ناحیه شکست معکوس طراحی شده است و در آن ناحیه ولتاژ پایداری روی پایانه‌های خود حفظ می‌کند. عمدتاً برای مرجع ولتاژ، تنظیم ولتاژ و محافظت در برابر بیش‌ولتاژ استفاده می‌شود و از آسیب چیپ‌ها و مدارها ناشی از ولتاژ بیش از حد جلوگیری می‌کند.

۳. دیود نشر نور (LED)

هنگام عبور جریان الکتریکی، LEDها انرژی الکتریکی را به نور تبدیل کرده و می‌توانند رنگ‌های مختلفی مانند قرمز، سبز، آبی و سفید را منتشر کنند. به طور گسترده در نشان‌دهنده‌های برق، چراغ‌های وضعیت، صفحه نمایش، سیستم‌های روشنایی و روشنایی تزئینی استفاده می‌شوند.

۴. دیود شاتکی

دیودهای شاتکی دارای افت ولتاژ مستقیم پایین، سرعت سوئیچینگ فوق‌العاده سریع و اتلاف توان پایین هستند. آن‌ها برای مدارهای فرکانس بالا، منابع تغذیه سوئیچینگ، سیستم‌های شارژ سریع و کاربردهای یک‌سوسازی فرکانس بالا ایده‌آل هستند و به طور گسترده به عنوان دیودهای RF طبقه‌بندی می‌شوند.

۵. دیود بازیابی سریع / فوق‌سریع

این دیودها زمان بازیابی معکوس بسیار کوتاه و عملکرد سوئیچینگ سریعی دارند. به طور خاص برای یک‌سوسازی فرکانس بالا، مدارهای اینورتر و منابع تغذیه سوئیچینگ طراحی شده‌اند و برای عملیات فرکانس بالا مناسب‌تر از دیودهای یک‌سوساز استاندارد هستند.

۶. فتودیود

فتودیود هنگام قرار گرفتن در معرض نور، جریان هدایت خود را تغییر می‌دهد و اجازه تبدیل سیگنال‌های نوری به سیگنال‌های الکتریکی را می‌دهد. معمولاً در تشخیص نور، سوئیچ‌های نوری، گیرنده‌های مادون قرمز و مدارهای حساس به نور استفاده می‌شود.

۷. دیود وارکتور

خازن اتصال دیود وارکتور با تغییرات ولتاژ بایاس معکوس تغییر می‌کند. عمدتاً در تنظیم رادیو، مدارهای RF، مدولاسیون فرکانس و کاربردهای نوسان‌ساز در سیستم‌های ارتباط بی‌سیم استفاده می‌شود.

۸. DIAC (دیود محرک دوطرفه)

DIAC می‌تواند پس از فعال شدن، جریان را در هر دو جهت عبور دهد و محدودیت یک‌طرفه دیودهای معمولی را ندارد. معمولاً در مدارهای کنترل ولتاژ، دیمرها، کنترلرهای سرعت موتور، محرک تریستور و سیستم‌های کنترل لوازم خانگی استفاده می‌شود.

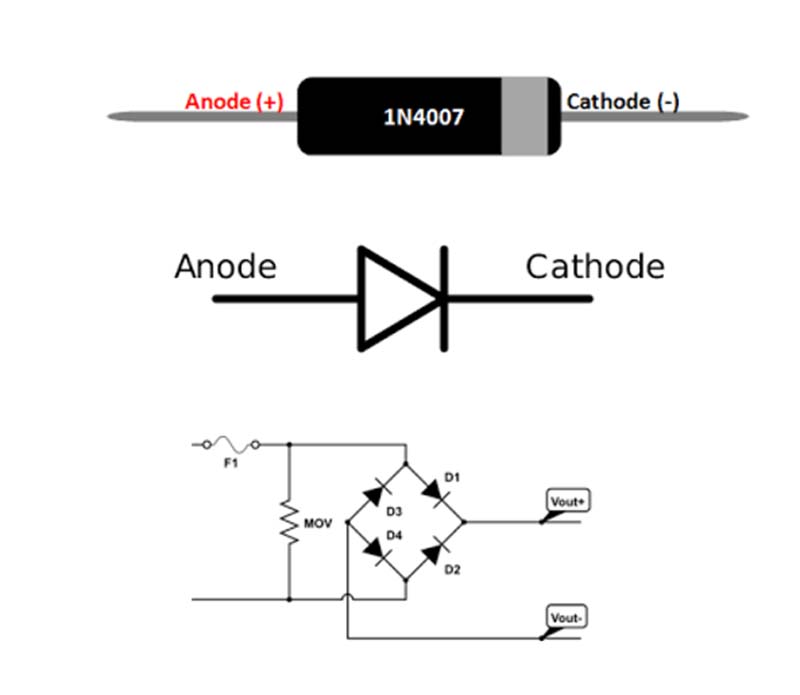

دیود 1N4007 چیست؟

1N4007 یک دیود یک‌سوساز سیلیکونی استاندارد با جریان مستقیم نامی ۱ آمپر و ولتاژ معکوس نامی ۱۰۰۰ ولت است. این دیود متعلق به خانواده دیودهای یک‌سوساز 1N400x است که در آن «x» نشان‌دهنده رتبه‌های ولتاژ مختلف در سری است.

مشخصات فنی

حداکثر ولتاژ معکوس (VR): ۱۰۰۰ ولت

جریان مستقیم متوسط (IF): ۱ آمپر

افت ولتاژ مستقیم (VF): تقریباً ۰.۷ ولت در ۱ آمپر

جریان پیک ضربه‌ای (IFSM): ۳۰ آمپر

جریان نشت معکوس (IR): کمتر یا مساوی ۵ میکروآمپر

عملکرد
یک‌سوسازی AC به DC در منابع تغذیه و آداپتورها.

یک‌سوسازهای پل برای مدارهای کم‌توان.

محافظت در برابر قطبیت معکوس برای باتری‌ها و مدارها.

دیودهای آزادگرد برای رله‌ها و بارهای القایی کوچک.

ویشای راه‌حل‌های قطعات الکترونیکی شامل نیمه‌هادی‌های غیرفعال و مجزا مانند ماسفت‌ها، مدارهای مجتمع، دیودها و یک‌سوسازها، دستگاه‌های اپتوالکترونیک، مقاومت‌ها، سنسورها، القاها، قطعات مغناطیسی سفارشی و خازن‌ها را ارائه می‌دهد.

دیتاشیت 1N4007

آیا 1N4007 می‌تواند 1N4001 را جایگزین کند؟

بله. در بیشتر کاربردها، دیود 1N4007 معمولاً می‌تواند به عنوان جایگزین دیود 1N4001 استفاده شود.

1N4001 دارای ولتاژ معکوس ۵۰ ولت است، در حالی که 1N4007 دارای ولتاژ معکوس بسیار بالاتری یعنی ۱۰۰۰ ولت است. هر دو دیود برای جریان مستقیم ۱ آمپر طراحی شده‌اند. در اصل، 1N4007 نسخه با ولتاژ بالای 1N4001 است و به عنوان جایگزین مستقیم در بیشتر مدارهایی که فضای و پین‌بندی یکسان دارند، مناسب است.

مدل‌های معادل / جایگزین 1N4007

1N5408, 1N4007G, FR107, UF4007, 1N5399, BY133, EM516, RL207

نحوه انتخاب دیودهای جایگزین معادل؟

۱. دیودهای یک‌سوساز استاندارد (مثلاً 1N4001 / 1N4007 / 1N5408)

مقدار جریان ≥ قطعه اصلی

مقدار ولتاژ ≥ قطعه اصلی

قانون کلی: در یک سری مشابه، عدد بالاتر به معنی ولتاژ نامی بالاتر است و می‌تواند نسخه‌های با رتبه پایین‌تر را جایگزین کند.

مثال: دیود 1N4007 (۱A / ۱۰۰۰V) می‌تواند 1N4001–1N4006 را جایگزین کند

۲. دیودهای شاتکی

باید هم جریان و هم ولتاژ نامی مطابقت داشته باشند

نوع باید یکسان باقی بماند (دیود شاتکی را نمی‌توان با دیود یک‌سوساز استاندارد جایگزین کرد)

۳. دیودهای زنر (دیودهای تنظیم ولتاژ)

ولتاژ زنر باید دقیقاً یکسان باشد (مثلاً ۵.۱V، ۱۲V)

مقادیر ولتاژ مختلف قابل جایگزینی نیستند، در غیر این صورت مدار ممکن است خراب شود یا از کار بیفتد

مقدار توان باید برابر یا بالاتر باشد (مثلاً ۰.۵W، ۱W، ۲W)

نحوه انتخاب دیود برای مدار؟

۱. دیودها برای چه نوع مداری استفاده می‌شوند؟

۱) یک‌سوسازی استاندارد فرکانس قدرت، محافظت در برابر قطبیت معکوس و کاربردهای آزادگرد

دیودهای یک‌سوساز عمومی مانند دیود 1N4007 یا دیود 1N5408 را انتخاب کنید (مثلاً سری 1N4001–1N4007، 1N5408).

این دیودها برای مدارهای قدرت فرکانس پایین طراحی شده‌اند، هدایت یک‌طرفه پایدار، هزینه پایین و کاربرد گسترده ارائه می‌دهند. آن‌ها معمولاً برای یک‌سوسازی AC به DC، محافظت قطبیت معکوس در ورودی‌های قدرت و جذب جریان بازگشتی در بارهای القایی مانند رله‌ها و سیم‌پیچ‌ها برای سرکوب EMF معکوس استفاده می‌شوند.

۲) منابع تغذیه سوئیچینگ، یک‌سوسازی فرکانس بالا، کاربردهای شارژ سریع

از دیودهای شاتکی، بازیابی سریع (FR) یا بازیابی فوق‌سریع (UF) استفاده کنید.

دیودهای یک‌سوساز استاندارد سرعت سوئیچینگ کندی دارند. در مدارهای فرکانس بالا، گرما تولید می‌کنند، بازده را کاهش می‌دهند و حتی ممکن است از کار بیفتند.

دیودهای شاتکی دارای افت ولتاژ مستقیم پایین و اتلاف کم هستند

دیودهای بازیابی سریع/فوق‌سریع دارای زمان بازیابی معکوس بسیار کوتاهی هستند که آن‌ها را برای سوئیچینگ فرکانس بالا مناسب می‌سازد

۳) چراغ‌های نشانگر، روشنایی و کاربردهای نمایش

از LED (دیودهای نشر نور) استفاده کنید. می‌توانید رنگ‌ها و اندازه‌های بسته‌بندی مختلف را بر اساس نیاز انتخاب کنید. LEDها انرژی الکتریکی را مستقیماً به نور تبدیل می‌کنند با مصرف توان بسیار پایین، عمر طولانی و زمان پاسخ سریع.

۴) کاربردهای ولتاژ پایدار / ولتاژ مرجع

دیودهای زنر در ناحیه شکست معکوس کار می‌کنند و علیرغم نوسات جریان کوچک، ولتاژ ثابتی را حفظ می‌کنند.

آن‌ها عمدتاً برای نمونه‌برداری ولتاژ مرجع، تنظیم ولتاژ از طریق تقسیم ولتاژ و محافظت گیره‌ای بیش‌ولتاژ استفاده می‌شوند. آن‌ها ولتاژهای مرجع پایدار برای میکروکنترلرها، مدارهای مجتمع و مدارهای دقیق ارائه می‌دهند و از عملکرد غیرعادی ناشی از تغییر ولتاژ جلوگیری می‌کنند.

۵) کاربردهای سنسور نور و تشخیص مادون قرمز

فتودیودها حساسیت بالایی به شدت نور دارند. هرچه نور قوی‌تر باشد، جریان معکوس بالاتر است و اجازه تبدیل دقیق سیگنال‌های نوری به سیگنال‌های الکتریکی را می‌دهد.

آن‌ها به طور گسترده در کلیدهای سنسور نور خودکار، گیرنده‌های کنترل از راه دور مادون قرمز، تشخیص اپتوالکترونیک، سنسور دود و سیستم‌های تشخیص نور محیط استفاده می‌شوند.

۶) کاربردهای محافظت ESD و محافظت در برابر موج/بیش‌ولتاژ

دیودهای TVS (سرکوبگر ولتاژ گذرا) با سرعت نانوثانیه واکنش نشان می‌دهند و می‌توانند بلافاصله تخلیه الکترواستاتیک، موج صاعقه و پیک‌های ولتاژ را جذب کنند.

آن‌ها برای محافظت میکروکنترلرها، تراشه‌های رابط و قطعات الکترونیکی دقیق استفاده می‌شوند و معمولاً در پورت‌های دستگاه و مراحل ورودی PCB برای محافظت صاعقه، محافظت ESD و سرکوب موج نصب می‌شوند.

۲. پارامترهای کلیدی دیود

۱) جریان مستقیم (If)

حداکثر جریان در مدار را بررسی کنید و دیودی را انتخاب کنید که جریان نامی آن حداقل ۱.۵–۲ برابر جریان عملیاتی واقعی باشد تا حاشیه کافی ارائه دهد.

مثال: اگر حداکثر جریان مدار ۰.۵A باشد، دیود با نام ۱A مانند دیود 1N4007 معمولاً کافی است.

۲) ولتاژ معکوس (Vr)

حداکثر ولتاژ معکوس در مدار را بررسی کنید. مقدار ولتاژ معکوس دیود باید بالاتر از ولتاژ پیک مدار باشد.

مثال:

دیود 1N4001: مقدار ۵۰V

دیود 1N4007: مقدار ۱۰۰۰V

برای کاربردهای ولتاژ بالاتر، همیشه دیودی با مقدار ولتاژ بالاتر را انتخاب کنید.

۳) افت ولتاژ مستقیم (Vf)

دیودهای شاتکی دارای افت ولتاژ مستقیم پایین (حدود ۰.۲–۰.۴V) هستند که منجر به اتلاف توان کمتر می‌شود. دیودهای سیلیکونی استاندارد حدود ۰.۷V هستند.

برای مدارهای ولتاژ پایین و جریان بالا، دیودهای شاتکی برای کاهش تولید گرما و بهبود بازده ترجیح داده می‌شوند.

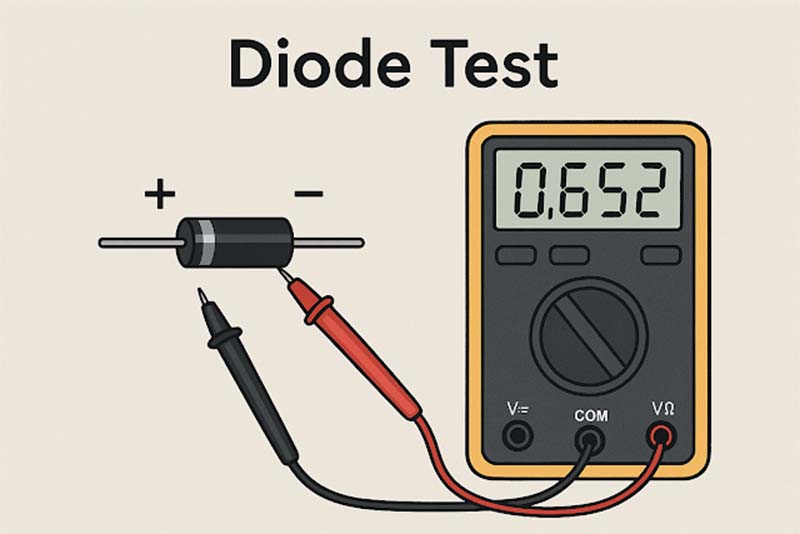

نحوه تست دیود؟

هر دیود دارای جریان و ولتاژ نامی است که توسط ماده، ساختار بسته‌بندی و طراحی داخلی آن تعیین می‌شود. می‌توان از یک مولتی‌متر دیجیتال در حالت تست دیود برای بررسی‌های اولیه استفاده کرد، اما برای ارزیابی بیشتر عملکرد واقعی و پارامترهای نامی، روش‌های تست متعددی لازم است.

۱. بررسی هدایت مستقیم و قطبیت با استفاده از مولتی‌متر

مولتی‌متر دیجیتال را روی حالت «تست دیود» تنظیم کنید:

پروب قرمز را به آند و پروب مشکی را به کاتد متصل کنید. یک دیود طبیعی افت ولتاژ مستقیم را نشان می‌دهد.

• یک دیود سیلیکونی معمولاً حدود ۰.۶V–۰.۷V را نشان می‌دهد.
• یک دیود شاتکی معمولاً حدود ۰.۲V–۰.۴V را نشان می‌دهد.
• اگر نمایش «OL» یا بی‌نهایت باشد، عملکرد مسدودکننده معکوس طبیعی است.
• اگر دیود در هر دو جهت هدایت کند، ممکن است اتصال کوتاه داشته باشد؛ اگر در هیچ جهتی هدایت نکند، ممکن است باز و خراب باشد.

این روش عمدتاً برای تعیین اینکه آیا دیود به درستی کار می‌کند، استفاده می‌شود.

۲. تست جریان مستقیم نامی

جریان نامی به حداکثر جریان مستقیم پیوسته‌ای اشاره دارد که دیود می‌تواند به طور ایمن تحمل کند.

تست معمولاً نیاز دارد:

• یک منبع تغذیه DC قابل برنامه‌ریزی
• یک مقاومت محدودکننده جریان سری
• افزایش تدریجی جریان با نظارت بر افزایش دما
• یک آمپرمتر برای ثبت جریان عملیاتی پایدار

اگر جریان از مقدار نامی فراتر رود، دیود به طور قابل توجهی گرم می‌شود و ممکن است خراب شود. در طول تست، از کار طولانی‌مدت فراتر از محدودیت‌های دیتاشیت باید اجتناب شود.

۳. تست قابلیت ولتاژ معکوس

ولتاژ معکوس نامی به حداکثر ولتاژی اشاره دارد که دیود می‌تواند تحت بایاس معکوس تحمل کند.

روش تست:

• استفاده از منبع تغذیه قابل تنظیم ولتاژ بالا
• اتصال دیود در حالت بایاس معکوس
• افزایش آهسته ولتاژ
• نظارت بر تغییرات جریان نشتی

افزایش ناگهانی جریان نشتی نشان می‌دهد که دیود به ولتاژ شکست نزدیک می‌شود. در طول تست، محدودیت جریان شدید لازم است تا از آسیب دائمی جلوگیری شود.

۴. اندازه‌گیری جریان نشتی

دیودهای با کیفیت بالا جریان نشتی بسیار کمی در حالت مسدودکننده معکوس دارند. می‌توان آن را با استفاده از اندازه‌گیری کرد:

• یک مولتی‌متر دقیق
• یک تستر پارامتر نیمه‌هادی
• یک اسیلوسکوپ با مدار تست

اگر جریان نشتی به طور قابل توجهی افزایش یابد، معمولاً نشان‌دهنده پیر شدن یا آسیب داخلی دستگاه است.

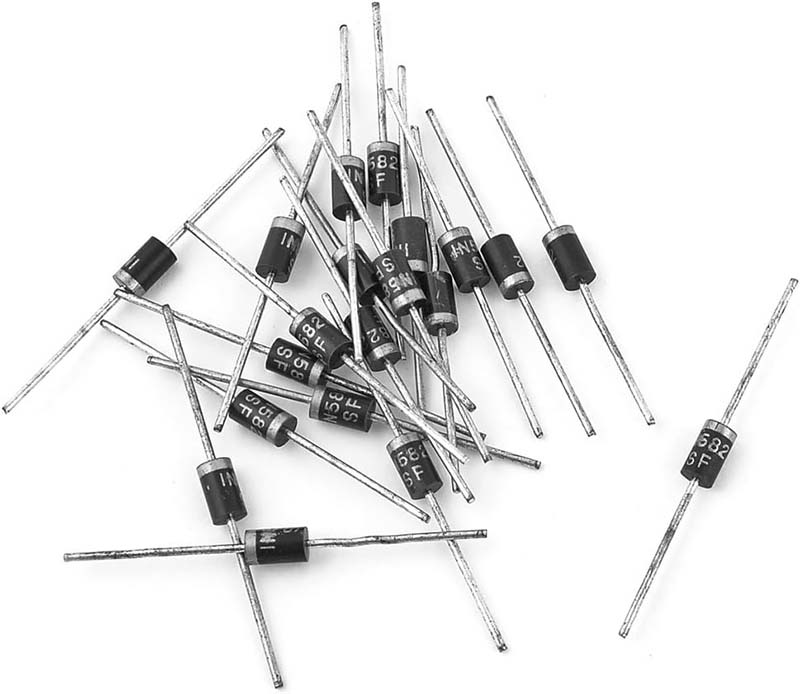

ما خدمات توزیع جامع برای طیف کامل دیودها ارائه می‌دهیم و پوشش کامل مدل‌ها با تضمین قطعات اصلی و معتبر ارائه می‌دهیم. پرتفوی محصولات ما شامل دیودهای یک‌سوساز، دیودهای شاتکی، دیودهای بازیابی سریع، دیودهای سوئیچینگ، دیودهای زنر، دیودهای محافظت TVS ESD، دیودهای ولتاژ بالا و بسیاری ازنیمه‌هادی‌های غیرفعال و مجزا دیگر است.

ما از طیف وسیعی از انواع بسته‌بندی پشتیبانی می‌کنیم، از جمله بسته‌های از طریق حفره و SMD مانند SMA، SMB، SMC، DO، TO و سایر مشخصات استاندارد صنعتی، مناسب برای کاربردها در کنترل صنعتی، منابع تغذیه، لوازم خانگی، الکترونیک خودرو، سیستم‌های انرژی تجدیدپذیر و غیره.

مدل‌های محبوب و پرکاربرد دیودها در موجودی حجم زیاد نگهداری می‌شوند تا تحویل سریع و تامین پایدار ارائه شود. برای قطعات قدیمی، دشوار یافت یا تخصصی، ما همچنین خدمات تامین حرفه‌ای و تطبیق BOM ارائه می‌دهیم و به مشتریان کمک می‌کنیم تا خرید یک‌پارچه کارآمد قطعات الکترونیکی را انجام دهند.

به طور خلاصه، درک عملکرد دیود در مدار به توضیح نحوه اجرای کنترل جهت جریان، مدیریت سیگنال و مکانیزم‌های محافظت در طراحی‌های الکترونیکی کمک می‌کند. از سخت‌افزار قدرت پایه تا طراحی سیستم الکترونیکی، دیودها نقش حیاتی در اطمینان از عملکرد پایدار و کارآمد مدار در طیف وسیعی از کاربردها دارند.
