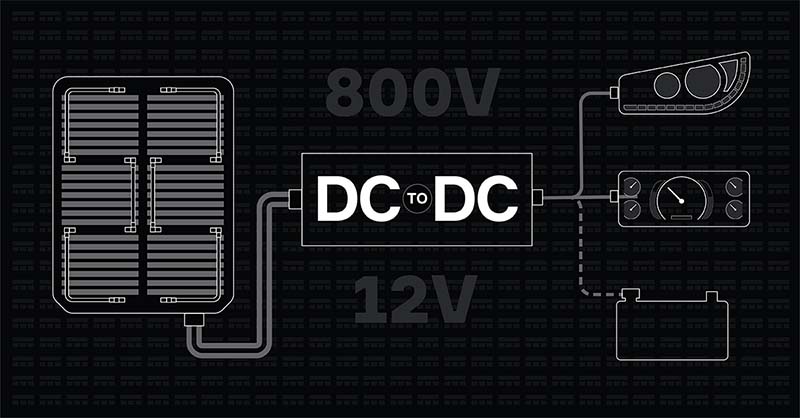

مبدل‌های DC-DC چیستند؟

مبدل DC-DC یک دستگاه مدیریت برق است که از فناوری سوئیچینگ نیمه هادی برای تبدیل ولتاژهای مستقیم استفاده می‌کند. عملکردهای اصلی آن شامل افزایش، کاهش، تبدیل قطبیت و تنظیم ولتاژ است که باعث سازگاری آن با باتری‌ها، برق شبکه و سایر سیستم‌های تغذیه می‌شود. این مقاله بر مبدل DC-DC چیست و همچنین مبدل DC-DC ایزوله در مقابل غیرایزوله تمرکز دارد.

مبدل‌های DC-DC چیست؟ ماژول‌های مبدل DC-DC برای نصب روی برد شامل یک تراشه کنترل، اجزای سوئیچینگ (MOSFET/IGBT)، سلف‌های ذخیره انرژی و خازن‌های فیلتر هستند که از مدولاسیون عرض پالس (PWM) یا مدولاسیون فرکانس پالس (PFM) برای تنظیم ولتاژ خروجی استفاده می‌کنند. این مبدل‌ها می‌توانند به 4 گروه تقسیم شوند: کاهنده (Buck)، افزایش‌دهنده (Boost)، افزایش‌دهنده/کاهنده (Buck-Boost) و مبدل‌های ایزوله که بازده بالایی (70%–95%)، حجم فشرده و ویژگی‌های متعدد حفاظت از مدار را ارائه می‌دهند. این مبدل‌ها به طور گسترده در الکترونیک قدرت، تجهیزات ارتباطی، الکترونیک خودرو و کنترل صنعتی استفاده می‌شوند.

طبقه‌بندی مبدل‌های DC-DC

مبدل کاهنده (Buck): ولتاژ خروجی کمتر از ولتاژ ورودی است. ساختار ساده و بازده بالایی دارد که آن را به رایج‌ترین راه حل تنظیم کاهنده ولتاژ تبدیل می‌کند.

مبدل افزایش‌دهنده (Boost): ولتاژ خروجی بیشتر از ولتاژ ورودی است. اغلب در سناریوهای تغذیه شده با باتری یا افزایش ولتاژ از پایین به بالا استفاده می‌شود.

مبدل افزایش‌دهنده/کاهنده (Buck-Boost): ولتاژ خروجی می‌تواند بیشتر یا کمتر از ولتاژ ورودی باشد که برای کاربردهایی با نوسانات وسیع ولتاژ ورودی مناسب است.

مبدل DC-DC ایزوله: جداسازی الکتریکی بین ورودی و خروجی را فراهم می‌کند و ایمنی بالایی و مقاومت قوی در برابر نویز دارد. معمولاً در سیستم‌های با ولتاژ بالا، تداخل بالا یا سیستم‌هایی که نیاز به ایزوله ایمن دارند استفاده می‌شود.

عملکردهای ماژول مبدل DC-DC چیست؟

تبدیل افزایش و کاهش ولتاژ

عملکرد اصلی ماژول مبدل DC-DC، تبدیل انعطاف‌پذیر ولتاژ مستقیم است. این ماژول می‌تواند بر اساس نیازهای واقعی قدرت دستگاه‌های پایین‌دست، ولتاژ بالا را به پایین یا ولتاژ پایین را به بالا تبدیل کند. برخی مدل‌ها همچنین از تنظیم دوطرفه افزایش/کاهش ولتاژ پشتیبانی می‌کنند که به طور موثر عدم تطابق بین یک منبع تغذیه واحد و ولتاژ عملیاتی دستگاه را حل می‌کند. این امر نیازهای متنوع تغذیه ولتاژ دستگاه‌های مختلف الکترونیکی و صنعتی را از کاربردهای کم‌قدرت تا بالاقُدرت برطرف می‌کند.

تنظیم پایدار ولتاژ

این عملکرد تغذیه پایدار را تضمین می‌کند و به طور موثر نوسانات ولتاژ ورودی، تغییرات ناگهانی جریان بار و تداخل محیطی خارجی را جبران می‌کند. ولتاژ مستقیم دقیق و ثابت را به طور مداوم ارائه می‌دهد و رانش ولتاژ و موج‌هایریز را حذف می‌کند. حتی در شرایط پیچیده مانند تخلیه باتری یا ولتاژ ناپایدار باس، ماژول خروجی پایداری را حفظ می‌کند و از تراشه‌های پایین‌دست، سنسورها و سایر اجزای حساس در برابر خرابی یا کاهش عملکرد ناشی از برق محافظت می‌کند.

ایزوله الکتریکی، حفاظت از överبار و سازگاری با دامنه وسیع دما

این ویژگی‌ها ایمنی، دوام و سازگاری ماژول با محیط‌های سخت را تضمین می‌کنند. ایزوله الکتریکی ورودی و خروجی را از هم جدا می‌کند، تداخل ولتاژ بالا و نشتی جریان را جلوگیری می‌کند و ایمنی دستگاه و مقاومت در برابر نویز را افزایش می‌دهد (به خصوص در کاربردهای صنعتی و خودرویی). سیستم‌های حفاظت داخلی در برابر جریان اضافی، ولتاژ اضافی و överگرم شدن به سرعت به شرایط غیرعادی پاسخ می‌دهند و از آسیب به ماژول و بارهای پایین‌دست جلوگیری می‌کنند. علاوه بر این، پشتیبانی از دامنه وسیع دمای کار، عملکرد پایدار در محیط‌های بسیار گرم یا سرد را امکان می‌دهد و در عین حال بازده تبدیل و عمر دستگاه را افزایش می‌دهد.

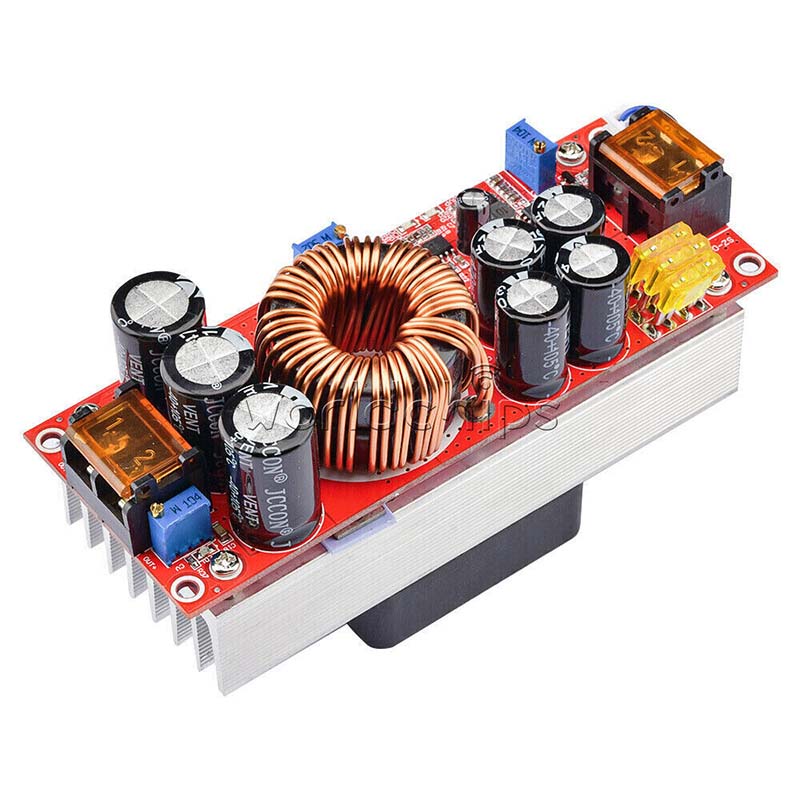

مبدل DC-DC ایزوله در مقابل غیرایزوله

تفاوت بین مبدل DC-DC ایزوله و غیرایزوله در وجود یا عدم وجود جداسازی الکتریکی بین ورودی و خروجی است.

مبدل DC-DC ایزوله از یک ترانسفورماتور برای ایجاد ایزوله الکتریکی بین ورودی و خروجی استفاده می‌کند. مسیر رسانای مستقیمی وجود ندارد؛ انرژی از طریق جفت شدن مغناطیسی از طریق سد عایق منتقل می‌شود و زمین مرجع مستقل برای ورودی و خروجی فراهم می‌کند. این طراحی ایمنی بالاتری ارائه می‌دهد، به کاهش نویز الکتریکی کمک می‌کند و انعطاف‌پذیری بیشتر در طراحی سیستم ایجاد می‌کند.

مبدل DC-DC غیرایزوله اتصال مستقیم بین ورودی و خروجی را حفظ می‌کند و پتانسیل مرجع مشترک را به اشتراک می‌گذارد. اگرچه این مبدل از مزایای ایمنی و مقاومت در برابر نویز ایزوله برخوردار نیست، اما ساختار ساده‌تر، حجم کوچکتر، هزینه کمتر و معمولاً بازده تبدیل بالاتر آن را در کاربردهایی که فضا و بازده حیاتی هستند رایج می‌کند.

کогда باید مبدل DC-DC ایزوله را ترجیح داد

نیاز به ایمنی بالا (مثل سیستم‌های پزشکی، صنعتی، ولتاژ بالا)

ورودی و خروجی در پتانسیل‌های مختلف کار می‌کنند (زمین مشترک ندارند)

نیاز به سرکوب نویز یا جلوگیری از تداخل حلقه زمین

سیستم‌های پیچیده که نیاز به انعطاف‌پذیری بالاتر طراحی دارند

اگر کاربرد شامل الزامات ایمنی، تداخل بالا یا جفت شدن چندین سیستم باشد، مبدل DC-DC ایزوله را انتخاب کنید.

کогда باید مبدل DC-DC غیرایزوله را بررسی کردمبدل DC-DC غیرایزوله

سیستم‌های با ولتاژ پایین (مثل 5V / 12V / تغذیه شده با باتری)

طراحی‌های با فضای محدود که نیاز به حجم فشرده دارند

پروژه‌های با محدودیت هزینه

کاربردهایی که بازده بالا و تلفات کم را اولویت می‌دهند

ورودی و خروجی می‌توانند زمین مشترک را به اشتراک بگذارند

نقش کلیدی طراحی PCB برای مبدل DC-DC

تنظیم قدرت

مبدل DC-DC تضمین می‌کند که قسمت‌های مختلف مدار، حتی در صورت تغییر ولتاژ ورودی، سطوح ولتاژ پایدار و مناسب را دریافت کنند.

تبدیل ولتاژ

این مبدل امکان تبدیل ولتاژ کاهنده، افزایش‌دهنده یا معکوس را فراهم می‌کند و به یک منبع تغذیه واحد اجازه می‌دهد تا چندین حوزه ولتاژ را روی PCB پشتیبانی کند.

بهبود بازده

در مقایسه با تنظیم‌کننده‌های خطی، مبدل‌های DC-DC به طور قابل توجهی اتلاف قدرت را کاهش می‌دهند و این امر آنها را برای کاربردهای حساس به انرژی و تغذیه شده با باتری، ایده‌آل می‌کند.

توزیع قدرت

این مبدل‌ها به توزیع کارآمد قدرت در سراسر PCB کمک می‌کنند و از اجزای مانند میکروکنترلرها، سنسورها و ماژول‌های ارتباطی با نیازهای ولتاژ مختلف پشتیبانی می‌کنند.

نیازمندی‌های طراحی PCB برای مبدل DC-DC

مکان‌یابی اجزا

اجزای کلیدی مانند IC، سلف و خازن‌ها را نزدیک به یکدیگر قرار دهید تا مساحت حلقه را به حداقل برسانید و نویز را کاهش دهید.

زمین‌گذاری و چیدمان

از یک صفحه زمین جامد برای تضمین یک مرجع پایدار و کاهش تداخل استفاده کنید. زمین‌گذاری مناسب هم برای عملکرد و هم برای قابلیت اطمینان ضروری است.

مدیریت حرارتی

مطمئن شوید که از طریق مناطق مسکونی و سوراخ‌های حرارتی، انتشار کافی گرما وجود دارد، به خصوص در طراحی‌های با جریان بالا.

مسیریابی ردیاب‌ها

ردیاب‌های با جریان بالا را کوتاه و پهن نگه دارید تا مقاومت و افت ولتاژ را کاهش دهید. از مسیریابی سیگنال‌های حساس در نزدیکی گره‌های سوئیچینگ اجتناب کنید.

کنترل نویز و EMI

نویز سوئیچینگ را با بهینه‌سازی مسیرهای حلقه و در صورت لزوم، افزودن اجزای فیلترکننده یا تکنیک‌های محافظت، به حداقل برسانید.

کاربردهای مبدل DC-DC در الکترونیک

الکترونیک مصرفی

دستگاه‌هایی مانند اسمارتفون، لپ‌تاپ و ساعت هوشمند به تغذیه باتری وابسته هستند که در آن ولتاژ با کاهش شارژ، کاهش می‌یابد. مبدل‌های DC-DC ولتاژ باتری را برای ولتاژهای مختلف مورد نیاز چیپ‌ها، نمایشگرها و سنسورها، پایدار و تبدیل می‌کنند، بازده قدرت را بهبود می‌دهند و عمر باتری را طولانی می‌کنند.

الکترونیک خودرو

هر دو نوع خودروهای سنتی و الکتریکی، به چندین خروجی پایدار ولتاژ پایین برای سیستم‌های سرگرمی اطلاعاتی، دوربین‌ها، رادارها و چراغ‌ها از پلتفرم‌های ولتاژ پایین 12V/24V یا ولتاژ بالا 400V/800V نیاز دارند. مبدل‌های DC-DC ایزوله همچنین جداسازی الکتریکی بین سیستم‌های ولتاژ بالا و پایین را فراهم می‌کنند و ایمنی را افزایش می‌دهند.

کنترل صنعتی

محل‌های صنعتی اغلب از قدرت باس 24V استفاده می‌کنند. PLC‌ها، درایوهای سروو و سنسورها به ولتاژهای پایین مختلف مانند 5V یا 3.3V نیاز دارند. مبدل dc-dc برای سیستم‌های قدرت صنعتی تضمین می‌کنند که تحت محدوده‌های وسیع ولتاژ ورودی و تداخل قوی، تغذیه پایدار وجود داشته باشد و از عملکرد صنعتی طولانی مدت و قابل اعتماد پشتیبانی کنند.

ارتباطات و سرورها

ایستگاه‌های پایه ارتباطی و سرورها اغلب از سیستم‌های قدرت توزیع‌شده 48V استفاده می‌کنند. مبدل‌های کاهنده DC-DC چند مرحله‌ای، ولتاژ بالا را به 12V یا حدود 1V برای هسته‌های CPU کاهش می‌دهند و امکان تامین قدرت با پتانسیل بالا، بازده بالا و جریان بالا را فراهم می‌کنند و در عین حال اتلاف انرژی و گرما را به حداقل می‌برند.

انرژی تجدیدپذیر و ذخیره انرژی

خروجی پنل‌های خورشیدی با نور خورشید نوسان می‌کند و ولتاژ باتری در طول شارژ/شارژ خالی تغییر می‌کند. مبدل‌های DC-DC تنظیم کاهنده، افزایش‌دهنده یا کاهنده/افزایش‌دهنده را انجام می‌دهند و امکان پایدارسازی ولتاژ، مدیریت شارژ و تطابق قدرت را فراهم می‌کنند. باتری‌های ذخیره‌سازی ولتاژ پایین (مثل 48V) می‌توانند به باس‌های DC (48–96V) متصل شوند و کنترل کارآمد و مقرون به صرفه شارژ/شارژ خالی را ارائه دهند.

قدرت پورتатив

بانک‌های قدرت موبایل و دستگاه‌های دستی از مبدل‌های DC-DC برای افزایش ولتاژ یک یا چند سلول باتری لیتیومی به خروجی‌های استاندارد مانند 5V، 9V یا 12V استفاده می‌کنند و تبدیل ولتاژ فشرده و با بازده بالا را برای پشتیبانی از شارژ سریع و تامین قدرت چند دستگاهی ارائه می‌دهند.

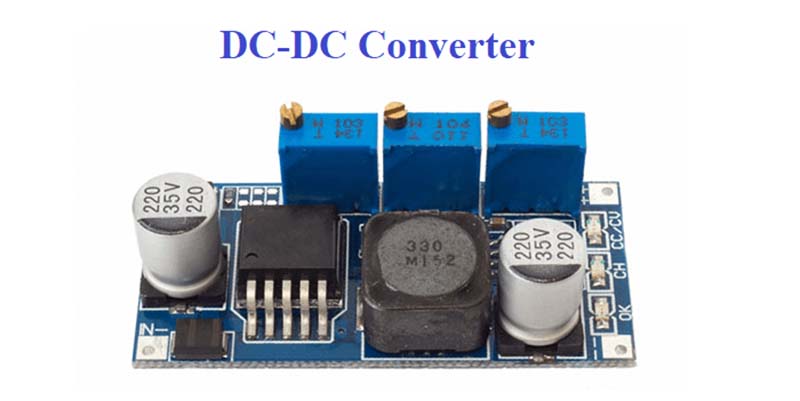

مبدل‌های DC DC توزیع‌کننده قطعات الکترونیکی

Eastech یکی از تجربه‌دارترین تامین‌کنندگان در بازار جهانی مبدل‌های DC-DC است. با استفاده از تخصص عمیق صنعت و زنجیره تامین بالغ، ما همکار قابل اعتمادی برای راه‌حل‌های قدرت DC-DC در سراسر جهان هستیم. پرتفوی ما شامل گسترده‌ترین طیف مبدل‌های DC-DC برای نصب روی برد است که مشخصات متنوعی را برای برآورده کردن نیازهای گسترده کاربردها پوشش می‌دهد. محصولات دارای اندازه‌های مختلف، پیکربندی‌های پین، محدوده‌های وسیع دمای عملیاتی و محدوده‌های فائق‌وسع ولتاژ ورودی هستند. محصولات ما شامل مبدل‌های DC-DC ایزوله، تنظیم‌شده، غیرتنظیم‌شده و غیرایزوله است که برای کاربردهای پزشکی، نظامی، телекوم و سایر کاربردهای صنعتی مناسب هستند.

به عنوان توزیع‌کننده مجاز ADI (Analog Devices, Inc.)، ما به طور انحصاری مبدل‌های μModule DC-DC با عملکرد بالا LTM4622 را ترویج می‌کنیم. با استفاده از فناوری‌های قدرت آنالوگ پیشرو ADI، این ماژول‌ها یک راه‌حل یکپارچه، فائق‌فشرده و با یکپارچگی بالا برای تبدیل قدرت برای کاربردهای صنعتی، ارتباطی و پزشکی بالاتنه ارائه می‌دهند. سری LTM4622 یک ماژول قدرت روی برد با یکپارچگی بالا است که یک کنترل‌کننده سوئیچینگ، MOSFETهای قدرت، سلف‌ها و تمام اجزای پشتیبانی‌کننده را ترکیب می‌کند. این ماژول تنها به چند خازن سرامیکی برای تشکیل یک راه‌حل قدرت کامل نیاز دارد و کمتر از 1 سانتی متر مربع از فضای PCB را اشغال می‌کند تا بازده حداکثری چیدمان را فراهم کند. مشخصات کلیدی شامل محدوده فائق‌وسع ولتاژ ورودی 3.6V–20V و پیکربندی‌های انعطاف‌پذیر جریان است که هم برای کاربردهای چند خروجی و هم برای کاربردهای تک خروجی با پتانسیل بالا پشتیبانی می‌کند.

در نهایت، مبدل‌های DC-DC غیرایزوله ما دارای مزایای اندازه کوچکتر و هزینه کمتر هستند که آنها را به یک جایگزین ایده‌آل برای راه‌حل‌های مجزا تبدیل می‌کند. این مبدل‌ها می‌توانند به طور موثر چرخه‌های طراحی را کوتاه کنند و زمان ورود به بازار را تسریع کنند. با ساختار فشرده و بسته استاندارد، این مبدل‌ها فضای قابل توجهی از PCB را صرفه‌جویی می‌کنند، از قرارگیری نزدیک به بار پشتیبانی می‌کنند، پاسخ گذرا را بهینه می‌کنند، اتلافات افت ولتاژ را کاهش می‌دهند و تداخل الکترومغناطیسی (EMI) را به حداقل می‌برند.

هر مبدل قدرت DC-DC همراه با یک برگه داده فنی کامل است که از طریق وب‌سایت ما به راحتی قابل دسترسی است و پشتیبانی جامعی برای انتخاب و توسعه فراهم می‌کند. برای نیازهای تولید انبوه و کاربردهای تخصصی، پرتفوی گسترده محصولات ما می‌تواند نیازهای متنوع را به طور کامل برآورده کند و یک راه‌حل یکپارچه برای تمام کاربردهای تبدیل قدرت DC-DC ارائه می‌دهد.
