ترانزیستور MOSFET در الکترونیک چیست؟

ترانزیستور MOSFET در الکترونیک چیست؟ MOSFET، مخفف Metal-Oxide-Semiconductor Field-Effect Transistor (ترانزیستور اثر میدان فلز-اکسید-نیمه‌هادی)، نوعی ترانزیستور اثر میدان (FET) با دروازه عایق‌شده است. به عنوان یک دستگاه نیمه‌هادی پرکاربرد در تجهیزات الکترونیکی مدرن، ترانزیستور MOSFET در الکترونیک قدرت نقش حیاتی در تبدیل انرژی با بازده بالا، تنظیم قدرت و کاربردهای سوئیچینگ با سرعت بالا ایفا می‌کند.

رسانایی دستگاه توسط ولتاژ اعمال شده به دروازه تعیین می‌شود و بر اساس این ویژگی، MOSFET‌ها عمدتاً برای سوئیچینگ سیگنال و تقویت سیگنال در مدارهای الکترونیکی استفاده می‌شوند.

MOSFET یک دستگاه کنترل‌شده توسط ولتاژ است. تفاوت اصلی آن با JFET در استفاده از ساختار دروازه فلز-اکسید است. الکترود دروازه توسط یک لایه نازک عایق دی‌اکسید سیلیسیم (SiO₂) از کانال رسانا کانال N یا کانال P جدا می‌شود. دروازه می‌تواند به عنوان یک صفحه خازن مدل شود، که عایق‌سازی الکتریکی را فراهم می‌کند و از جریان مستقیم بار دروازه به کانال جلوگیری می‌کند. این امر به دستگاه اجازه می‌دهد تا رسانایی را از طریق میدان الکتریکی کنترل کند.

این ویژگی عایق‌سازی، مقاومت ورودی در محدوده مگاهم به MOSFET‌ها می‌دهد که به بی‌نهایت نزدیک است، بنابراین تقریباً هیچ جریانی برای کنترل به ورودی نیاز نیست.

MOSFET‌ها پرکاربردترین نوع ترانزیستور در مدارهای دیجیتال هستند. درون CPUها، میکروکنترلرها و تراشه‌های حافظه، اغلب صدها هزار تا میلیاردها MOSFET یکپارچه می‌شوند که آنها را به بلوک‌های سازنده اصلی مدارهای یکپارچه مدرن تبدیل می‌کند.

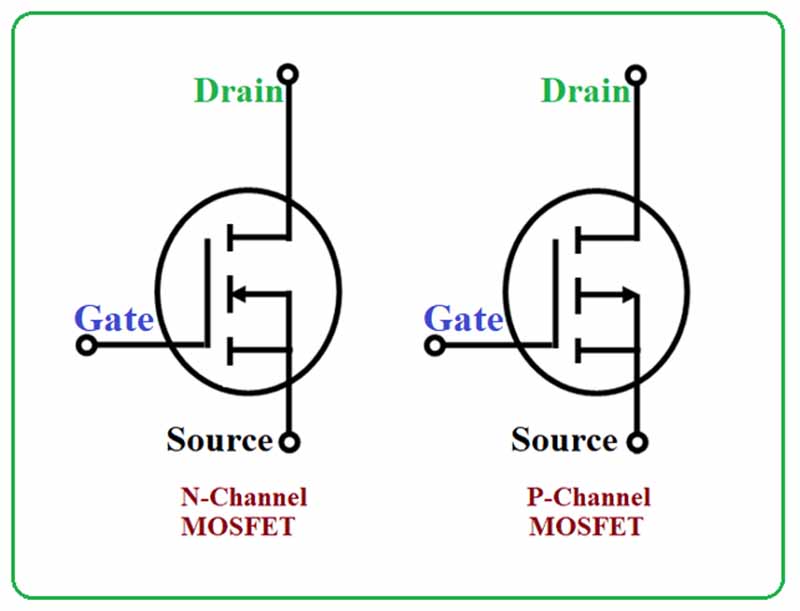

ترانزیستور MOSFET چگونه کار می‌کند؟

هسته یک MOSFET یک دستگاه نیمه‌هادی کنترل‌شده توسط ولتاژ است. این دستگاه از میدان الکتریکی تولید شده توسط ولتاژ دروازه از طریق لایه اکسید عایق، برای تنظیم غلظت حامل‌های بار در کانال رسانا بین منبع (source) و بستر (drain) استفاده می‌کند. این کار کنترل می‌کند که آیا کانال باز یا بسته است و جریان جرم را تعیین می‌کند و امکان تقویت سیگنال یا سوئیچینگ دیجیتال را فراهم می‌کند. از آنجایی که دروازه عایق شده است، امپدانس ورودی بسیار بالا است و تقریباً هیچ جریانی از دروازه عبور نمی‌کند.

MOSFET تقویت‌کننده کانال N به عنوان مثال

1. ساختار پایه

دروازه توسط یک لایه عایق دی‌اکسید سیلیسیم (SiO₂) از بس‌تر نیمه‌هادی جدا می‌شود. منبع و بستر نیمه‌هادی‌های نوع N با آلایش شدید هستند، در حالی که بس‌تر نوع P است. در شرایط عادی، هیچ کانال رسانا طبیعی بین منبع و بستر وجود ندارد.

2. ولتاژ دروازه زیر آستانه (حالت قطع)

هنگامی که ولتاژ دروازه-منبع زیر ولتاژ آستانه است، میدان الکتریکی از طریق عایق ناکافی برای تشکیل کانال رسانا است. هیچ جریانی بین منبع و بستر عبور نمی‌کند، حتی اگر ولتاژ بستر-منبع اعمال شود. دستگاه خاموش است که متناظر با «0» دیجیتال است.

3. ولتاژ دروازه بالای آستانه (حالت导通)

هنگامی که ولتاژ دروازه-منبع از آستانه فراتر رود، میدان الکتریکی دروازه به لایه عایق نفوذ کرده، حفره‌ها را در بس‌تر دفع می‌کند و الکترون‌ها را زیر لایه اکسید جذب می‌کند. این کار یک کانال رسانا نوع N را تشکیل می‌دهد که منبع و بستر را به هم متصل می‌کند. اعمال ولتاژ بستر-منبع به الکترون‌ها اجازه می‌دهد از منبع به بستر جریان یابند و جریان بستر ایجاد شود. دستگاه روشن است که متناظر با «1» دیجیتال است.

4. مناطق عملیاتی

• منطقه خطی (تریود): ولتاژ بستر-منبع کوچک است، کانال به طور یکنواخت رسانا است و جریان بستر به صورت خطی با ولتاژ بستر تغییر می‌کند. MOSFET به عنوان یک مقاومت قابل کنترل عمل می‌کند.
• منطقه اشباع (تقویت): ولتاژ بستر-منبع به اندازه کافی بزرگ است که کانال در انتهای بستر فشرده شود. جریان بستر عمدتاً مستقل از ولتاژ بستر است و توسط ولتاژ دروازه کنترل می‌شود و برای تقویت سیگنال استفاده می‌شود.
• منطقه قطع: ولتاژ دروازه ناکافی است، کانال تشکیل نمی‌شود و دستگاه خاموش است که برای سوئیچینگ دیجیتال استفاده می‌شود.

اصل عمل MOSFET کانال P متقارن است و از حفره‌ها برای رسانایی استفاده می‌کند، با پلاریته معکوس ولتاژ دروازه-منبع برای روشن شدن.

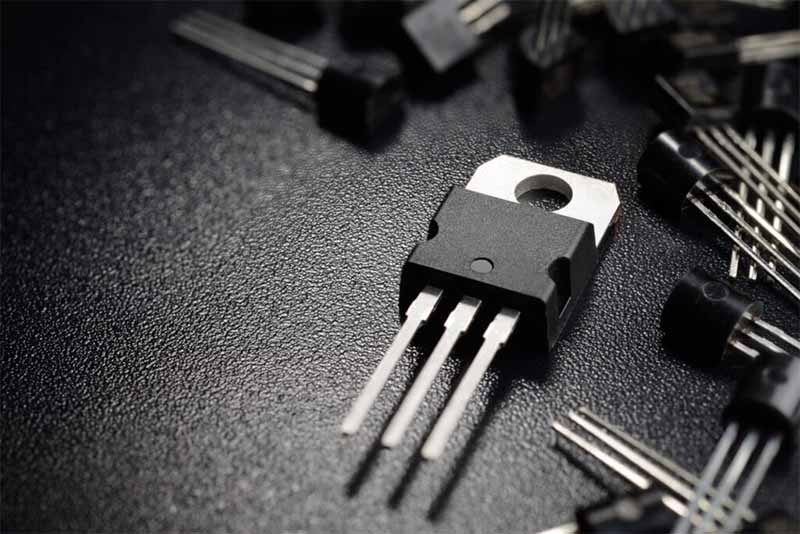

وظایف و ویژگی‌های MOSFET

• تقویت: MOSFET‌ها می‌توانند به عنوان تقویت‌کننده عمل کنند و سیگنال‌های الکتریکی ضعیف را تقویت کنند. با اعمال یک سیگنال ورودی کوچک به دروازه، MOSFET می‌تواند آن را به سطح بالاتر تقویت کند و امکان بازتولید دقیق صدا، داده یا سایر سیگنال‌ها را فراهم می‌کند.
• سوئیچینگ: ترانزیستورهای MOSFET به طور گسترده به عنوان سوئیچ‌های الکترونیکی در مدارهای دیجیتال استفاده می‌شوند. سرعت سوئیچینگ بالا آنها به phép می‌دهد که بارهای پرقدرت مانند موتورها یا لامپ‌ها را به سرعت در پاسخ به سیگنال‌های ورودی روشن و خاموش کنند.
• تنظیم ولتاژ: MOSFET‌ها در مدارهای تنظیم ولتاژ برای کنترل و تثبیت ولتاژ خروجی استفاده می‌شوند. آنها می‌توانند به طور موثر جریان‌های بزرگ را مدیریت کنند و در عین حال خروجی ولتاژ پایدار را ارائه دهند.

انواع ترانزیستور MOSFET

1. بر اساس ساختار عایق دروازه

MOSFET حالت تقویت (E-MOSFET)

به طور معمول خاموش است؛ برای تشکیل کانال رسانا به ولتاژ دروازه نیاز دارد.

MOSFET حالت کاهش (D-MOSFET)

به طور معمول روشن است؛ ولتاژ دروازه برای کاهش (خاموش کردن) کانال استفاده می‌شود.

2. بر اساس نوع کانال

MOSFET کانال N (NMOS)

با استفاده از الکترون‌ها رسانا است؛ به دلیل تحرکabilité بالاتر، به طور گسترده‌تر استفاده می‌شود.

MOSFET کانال P (PMOS)

با استفاده از حفره‌ها رسانا است؛ مکمل NMOS است.

3. بر اساس قدرت / کاربرد

MOSFET سیگنال کوچک

برای سوئیچینگ و تقویت کم‌قدرت.

MOSFET قدرت

برای کاربردهای ولتاژ بالا / جریان بالا (مثل: مبدل‌های DC-DC، درایورهای موتور).

انواع رایج: VDMOS، LDMOS، MOSFET خندقی (trench MOSFET).

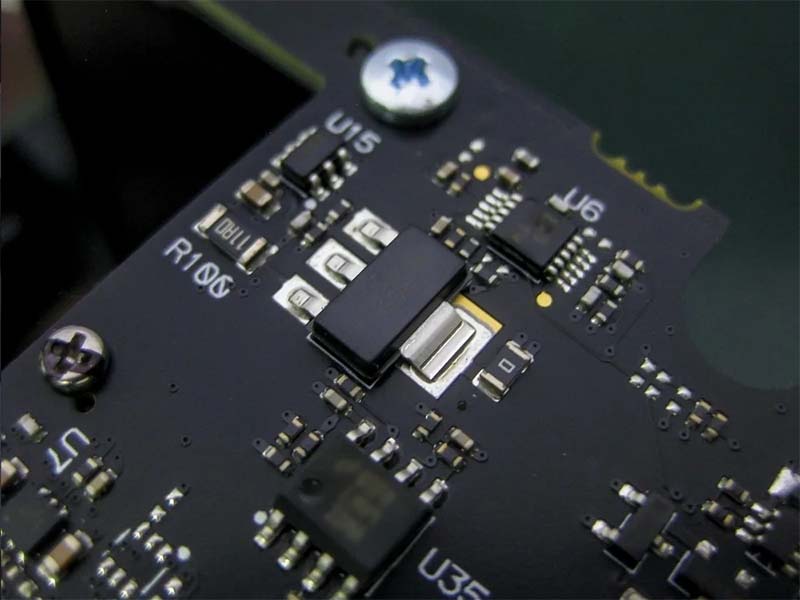

کاربردهای ترانزیستور MOSFET

MOSFET ها به طور گسترده در تقویت سیگنال، محرک موتور، مدارهای تقویت‌کننده چاپر دقیق و سوئیچینگ سیگنال با سرعت بالا استفاده می‌شوند. به خاطر امپدانس ورودی بالا، تلفات رسانایی کم و ویژگی‌های سوئیچینگ سریع، آنها به اجزای کلیدی در سیستم‌های الکترونیکی مدرن تبدیل شده‌اند.

1. تقویت سیگنال آنالوگ

MOSFET ها به طور گسترده برای تقویت سیگنال آنالوگ استفاده می‌شوند. امپدانس ورودی بالا آنها امکان پردازش دقیق و پایدار سیگنال را فراهم می‌کند و نیازهای مختلف کاربردهای آنالوگ را برآورده می‌کند.

• تقویت‌کننده‌های صوتی، تقویت‌کننده‌های RF، مدارهای تنظیم سیگنال سنسور

2. محرک موتور و کنترل سرعت

به عنوان اجزای اصلی در سیستم‌های محرک موتور و تنظیم سرعت، MOSFET ها به خاطر عملکرد عالی سوئیچینگ و رسانایی، کنترل حیاتی را ارائه می‌دهند. آنها به طور گسترده در کنترل سرعت موتور، تنظیم فن، ابزارهای برقی و محرک خودروهای برقی استفاده می‌شوند و مدیریت پایدار توان را برای دستگاه‌های مختلف فراهم می‌کنند.

• کنترل سرعت، کنترل فن، ابزارهای برقی، سیستم‌های محرک خودروهای برقی

3. تقویت‌کننده‌های چاپر دقیق

MOSFET ها به عنوان عناصر سوئیچینگ با سرعت بالا در مدارهای تقویت‌کننده چاپر عمل می‌کنند. سوئیچینگ سریع آنها اطمینان از بازده بالای مدار و عملکرد قابل اعتماد را می‌دهد.

• دستگاه‌های اندازه‌گیری دقیق، دستگاه‌های پزشکی (مانند ECG)، سیستم‌های سنسور با نویز کم

4. سوئیچینگ سیگنال و کنترل مسیر

MOSFET ها می‌توانند هم به عنوان سوئیچ و هم به عنوان تقویت‌کننده عمل کنند و امکان کنترل کارآمد مسیرهای سیگنال را فراهم می‌کنند. ویژگی‌های آنها انتقال و سوئیچینگ پایدار و با عملکرد بالا سیگنال را تضمین می‌کند.

• سوئیچ‌های آنالوگ، مالتی‌پلکسر (MUX)، مدارهای دیجیتال (منطق CMOS)، مسیریابی سیگنال

در الکترونیک قدرت، MOSFET (ترانزیستور اثر میدان فلز-اکسید-نیمه‌هادی) یک سوئیچ قدرت کلیدی کنترل‌شده توسط ولتاژ است که به طور گسترده برای تبدیل و کنترل انرژی با بازده بالا استفاده می‌شود.

به عنوان یک دستگاه تک قطبی با سرعت سوئیچینگ سریع و توان کم درایو دروازه، برای کاربردهای ولتاژ متوسط تا پایین و فرکانس بالا مانند مبدل‌های DC-DC، منابع تغذیه حالت سوئیچ (SMPS)، اینورترهای خورشیدی و سیستم‌های محرک موتور ایده‌آل است. در مقایسه با ترانزیستورهای قدرت دوقطبی، MOSFET ها تلفات سوئیچینگ را کاهش داده و بازده سیستم را بهبود می‌بخشند که آنها را ضروری در طرح‌های مدرن تبدیل انرژی، مدیریت باتری و ترین‌های برقی می‌کند.

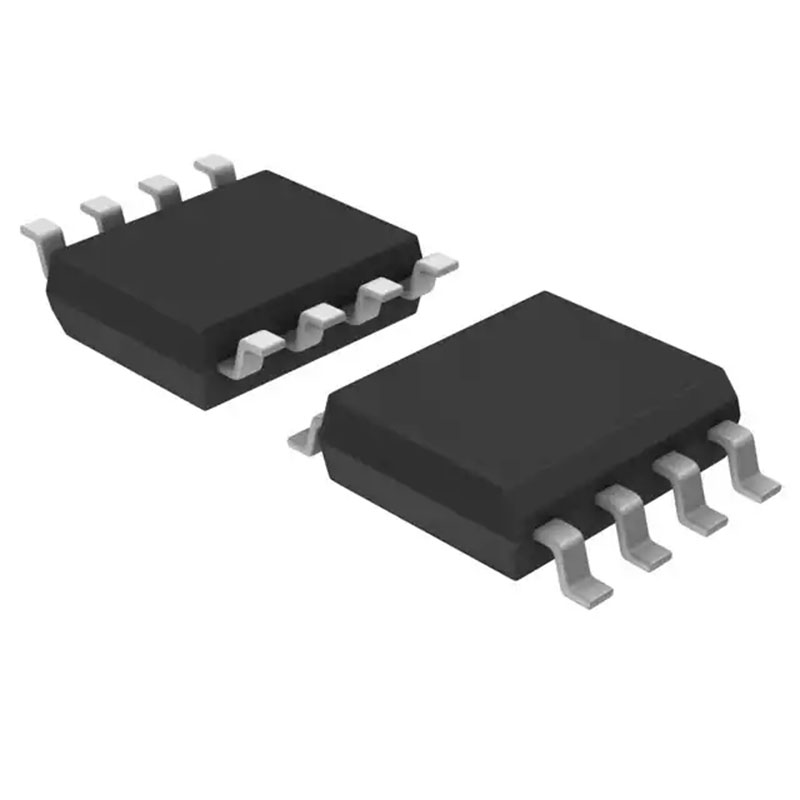

ترانزیستور IRF7854PBF یک MOSFET قدرت کانال N تخصصی است که توسط شرکت Infineon Technologies تولید می‌شود. این دستگاه می‌تواند به طور موثر جریان را در انواع مدارها کنترل کند. مهندسان IRF7854PBF را برای برآورده کردن دوگانه نیازهای عملکرد بالا و قابلیت اطمینان بالا انتخاب می‌کنند و به دستیابی به مدیریت توان مؤثر در بسیاری از دستگاه‌ها کمک می‌کنند.

این محصول دارای سرعت سوئیچینگ بسیار سریع است که آن را برای سیستم‌های با سرعت بالا، به ویژه در کاربردهایی مانند مبدل‌های DC-DC، ایده‌آل می‌کند. در بسته بندی سطحی فشرده 8-SOIC عرضه می‌شود که برای طرح‌های با فضای محدود مناسب است. این دستگاه شامل دو MOSFET داخلی است که فضای روی کارت مدار چاپی (PCB) را صرفه جویی کرده و طراحی مدار را ساده می‌کند. این MOSFET در بسیاری از حوزه‌ها از جمله مبدل‌های DC-DC، کنترل موتور و سوئیچینگ بارها کاربرد دارد.

IRF7854PBF در بسته SO-8 با دو MOSFET tích hợp شده عرضه می‌شود. 8 پین به شرح زیر عمل می‌کنند:

• دروازه 1 – کنترل اولین MOSFET
• منبع 1 – بازگشت جریان برای اولین MOSFET
• بستر 1 – خروج جریان برای اولین MOSFET
• NC – متصل نشده
• بستر 2 – خروج جریان برای دومین MOSFET
• منبع 2 – بازگشت جریان برای دومین MOSFET
• دروازه 2 – کنترل دومین MOSFET
• NC – متصل نشده

این معماری یکپارچه دو MOSFET انعطاف‌پذیر است و می‌تواند با انواع توپولوژی‌های مدیریت توان مانند پیکربندی‌های پل نیمه و پل کامل سازگار شود.

برای مشخصات دقیق‌تر، می‌توانید با ما تماس بگیرید یا به دیتاشیت Infineon مراجعه کنید.

چگونه ترانزیستور MOSFET را برای الکترونیک خود انتخاب کنیم؟

درک ویژگی‌های هر نوع MOSFET برای طراحی سیستم‌های الکترونیکی که نیازهای شما را برآورده می‌کنند، حیاتی است. تفاوت‌های اصلی در اصول عملکرد و حوزه‌های کاربرد آنها نهفته است.

MOSFET های حالت تقویت تنها زمانی رسانا هستند که ولتاژی به دروازه اعمال شود. MOSFET های حالت کاهش به طور معمول روشن هستند و برای خاموش شدن به ولتاژ منفی دروازه نیاز دارند. MOSFET های کانال N از الکترون‌ها استفاده می‌کنند که سریع حرکت می‌کنند و برای سوئیچینگ با توان بالا و فرکانس بالا ایده‌آل هستند. MOSFET های کانال P از حفره‌ها استفاده می‌کنند که حرکت کندتری دارند و برای سوئیچینگ سمت بالا در سیستم‌های با توان بالا مناسب‌ترین گزینه هستند.

قابلیت مدیریت توان به ولتاژ و جریانی اشاره دارد که یک MOSFET می‌تواند تحمل کند. شما باید یک MOSFET را انتخاب کنید که نیازهای توانی شما را برآورده کند. بسیاری از MOSFET های کانال N و P می‌توانند ولتاژهای تا 1700 V را تحمل کنند. قابلیت مدیریت توان بالا امکان استفاده از MOSFET ها را در کاربردهایی که به دستگاه‌های قوی و قابل اعتماد نیاز دارند مانند سیستم‌های خودرو، تجهیزات صنعتی و سیستم‌های انرژی فراهم می‌کند.

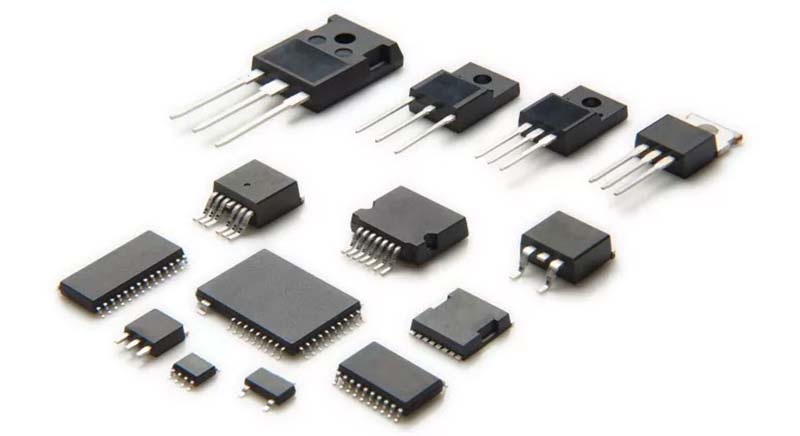

برای دسترسی به گسترده‌ترین طیف از برندها و شماره‌های قطعه MOSFET، به سایت eastechic مراجعه کنید – تامین‌کننده حرفه‌ای قطعات الکترونیکی شما. همچنین می‌توانید با ما تماس بگیرید تا به توصیه‌های محصولاتی از کارشناسان، قیمت‌ها و خدمات تامین دسترسی داشته باشید.

سوالات متداول در مورد MOSFET
س: کدام MOSFET برای مبتدیان توصیه می‌شود؟

ج: MOSFET های حالت تقویت کانال N به دلیل ویژگی‌های رسانایی ساده‌تر، dễتر قابل فهم هستند. آنها به عنوان سوئیچ‌های سمت پایین mudah سیم‌کشی می‌شوند و دارای مقاومت رسانایی کم، سوئیچینگ سریع و نسبت قیمت به عملکرد خوب هستند که آنها را برای مدارهای تجربی سطح مبتدی ایده‌آل می‌کند.

س: تفاوت کلیدی بین MOSFET ها و BJT ها چیست؟

ج: MOSFET ها دستگاه‌های کنترل‌شده توسط ولتاژ با امپدانس ورودی بسیار بالا و تقریباً بدون جریان درایو دروازه هستند. BJT ها دستگاه‌های کنترل‌شده توسط جریان هستند که برای عملکرد به جریان پایه نیاز دارند. این موضوع MOSFET ها را برای کاربردهای با فرکانس بالا و سناریوهای با توان درایو کم مناسب‌تر می‌کند.

س: چرا دروازه MOSFET به راحتی توسط الکتریسیته استاتیک آسیب می‌بیند؟

ج: دروازه MOSFET از یک لایه عایق نازک دی‌اکسید سیلیسیم (SiO₂) ساخته شده است. این لایه بسیار نازک است و تحمل ولتاژ محدودی دارد. ولتاژهای بالا ناشی از الکتریسیته استاتیک می‌توانند به راحتی عایق را شکافته باشند، بنابراین معمولاً در طول ذخیره‌سازی و لحیم کاری احتیاج به اقدامات ضد استاتیک وجود دارد.

س: RDS(on) چگونه بر عملکرد مدار تأثیر می‌گذارد؟

ج: RDS(on) مقاومت MOSFET در حالت导通 است. RDS(on) پایین‌تر، تلفات رسانایی را کاهش داده و بازده مدار را بهبود می‌بخشد. با این حال، دستگاه‌های با RDS(on) بسیار پایین معمولاً گران‌تر هستند و اندازه بسته بندی یا ظرفیت اتصال ممکن است متفاوت باشد، بنابراین در هنگام انتخاب MOSFET باید به компромیس‌ها توجه کرد.

س: چگونه بین MOSFET های حالت تقویت و کاهش انتخاب کنیم؟

ج: MOSFET های حالت تقویت در ولتاژ صفر دروازه خاموش هستند و برای روشن شدن به ولتاژ دروازه نیاز دارند. MOSFET های حالت کاهش در ولتاژ صفر دروازه روشن هستند و برای خاموش شدن به ولتاژ معکوس دروازه نیاز دارند. برای سوئیچینگ متعارف و مدارهای دیجیتال، MOSFET های حالت تقویت ترجیح داده می‌شوند. MOSFET های حالت کاهش زمانی استفاده می‌شوند که نیاز به عملکرد постоянно روشن، جریان ثابت یا مدارهای استارت آپ خاص وجود داشته باشد.

س: چگونه بین MOSFET های کانال N و کانال P انتخاب کنیم؟

ج: MOSFET های کانال N دارای تحرک‌پذیری حامل بالاتر و مقاومت رسانایی کمتر هستند که آنها را برای سوئیچ‌های سمت پایین و کاربردهای با فرکانس بالا مناسب می‌کند. MOSFET های کانال P dễتر درایو می‌شوند و به مدارهای بوت استرپ نیاز ندارند، اغلب برای سوئیچ‌های سمت بالا ساده استفاده می‌شوند، اما عملکرد و بازده آنها معمولاً کمتر از دستگاه‌های کانال N است.

به طور خلاصه، MOSFET ها بلوک‌های سازنده ضروری در الکترونیک مدرن هستند، از مدارهای دیجیتال و میکروکنترلرها تا سیستم‌های مدیریت توان. انعطاف‌پذیری، بازده بالا و بسته بندی فشرده آنها، آنها را برای کاربردهای ترانزیستور MOSFET ایده‌آل می‌کند، از جمله تقویت آنالوگ، کنترل موتور، تبدیل DC-DC، سوئیچینگ بارها و سیستم‌های اندازه‌گیری دقیق، که عملکرد قابل اعتماد را در الکترونیک خودرو، صنعتی و قدرت تضمین می‌کند.
