چگونه ابرخازن مناسب را انتخاب کنیم؟

با افزایش نیاز سیستم‌های الکترونیکی مدرن به پاسخ‌دهی سریع‌تر، چگالی توان بالاتر و تأمین مطمئن انرژی، ابرخازن‌ها به یک راهکار مهم برای ذخیره‌سازی انرژی در طیف گسترده‌ای از کاربردها تبدیل شده‌اند. ابرخازن‌ها که با نام اولتراخازن نیز شناخته می‌شوند، می‌توانند انرژی الکتریکی را بسیار سریع‌تر از باتری‌های معمولی ذخیره و آزاد کنند و در عین حال چگالی توان بالا، عمر چرخه‌ای طولانی و نیاز کم به تعمیر و نگهداری را ارائه دهند. از خودرو و تجهیزات صنعتی گرفته تا منابع تغذیه پشتیبان، سیستم‌های انرژی تجدیدپذیر و لوازم الکترونیکی مصرفی، ابرخازن‌ها راهکاری قابل اعتماد برای کاربردهایی هستند که به شارژ و دشارژ سریع نیاز دارند. اما ابرخازن‌ها چه کاربردهایی دارند؟ ترکیب منحصربه‌فرد توان خروجی بالا، جریان لحظه‌ای زیاد و عمر چرخه‌ای طولانی، آن‌ها را برای طیف گسترده‌ای از کاربردها مناسب می‌کند.

ابرخازن چیست؟

ابرخازن‌ها که با نام خازن‌های الکتروشیمیایی یا خازن‌های دولایه الکتریکی (EDLC) نیز شناخته می‌شوند، تجهیزات ذخیره‌سازی انرژی هستند که فاصله میان خازن‌های معمولی و باتری‌ها را پر می‌کنند.

ابرخازن‌ها ظرفیت خازنی بالا را با انتقال سریع انرژی ترکیب می‌کنند. آن‌ها دارای چگالی توان بالا، شارژ و دشارژ سریع، عمر چرخه‌ای طولانی، مقاومت داخلی پایین و قابلیت اطمینان بالا هستند. در مقایسه با خازن‌های معمولی، ابرخازن‌ها ظرفیت خازنی و توانایی ذخیره‌سازی انرژی بسیار بیشتری دارند و برای کاربردهایی که به ذخیره سریع انرژی، توان پالسی، پشتیبانی از توان پیک و توان پشتیبان کوتاه‌مدت نیاز دارند، مناسب هستند.

ابرخازن‌ها معمولاً از الکترودهای متخلخل مبتنی بر کربن، یک الکترولیت و یک جداکننده تشکیل می‌شوند. الکترودهای آن‌ها دارای سطح ویژه بسیار بزرگی هستند که نقاط بیشتری را برای ذخیره بار فراهم می‌کند. بسته به طراحی، ممکن است از موادی مانند کربن فعال، گرافن، اکسیدهای فلزی و پلیمرهای رسانا استفاده شود. این ساختار باعث می‌شود ابرخازن‌ها ظرفیت خازنی بالا، مقاومت داخلی پایین و عملکرد سریع در شارژ و دشارژ داشته باشند.

ابرخازن‌ها چگونه کار می‌کنند؟

ساختار: ابرخازن‌ها انرژی الکتریکی را از طریق جداسازی بارهای الکترواستاتیکی، عمدتاً در سطح مشترک میان الکترودها و الکترولیت، ذخیره می‌کنند. ساختار داخلی آن‌ها معمولاً از دو الکترود متخلخل، یک الکترولیت و یک جداکننده تشکیل شده است که از تماس مستقیم الکترودها جلوگیری کرده و در عین حال امکان حرکت یون‌ها را فراهم می‌کند.

شارژ: هنگامی که ولتاژ اعمال می‌شود، الکترون‌ها روی یک الکترود تجمع کرده و از الکترود دیگر خارج می‌شوند. هم‌زمان، یون‌های دارای بار مثبت و منفی در الکترولیت به سمت سطوح الکترود با بار مخالف حرکت می‌کنند. این فرایند یک لایه دوگانه الکتریکی (EDL) در سطح مشترک الکترود و الکترولیت ایجاد می‌کند و امکان ذخیره مقدار زیادی بار را فراهم می‌سازد.

اصل عملکرد: ساختار متخلخل الکترودها سطح مؤثر بسیار بزرگی ایجاد می‌کند، در حالی که فاصله کوتاه برای حرکت یون‌ها امکان شارژ و دشارژ سریع را فراهم می‌سازد. در برخی ابرخازن‌ها، موادی مانند اکسیدهای فلزی یا پلیمرهای رسانا نیز از طریق واکنش‌های سریع و برگشت‌پذیر اکسایش و کاهش سطحی، در ایجاد شبه‌ظرفیت نقش دارند و ظرفیت ذخیره‌سازی انرژی را افزایش می‌دهند.

دشارژ: در هنگام دشارژ، بارهای ذخیره‌شده از طریق مدار خارجی به سمت مدار بازمی‌گردند و انرژی الکتریکی را به دستگاه متصل منتقل می‌کنند. ترکیب سطح بزرگ الکترودها، حرکت مؤثر یون‌ها و ذخیره‌سازی برگشت‌پذیر بار، ویژگی‌های اصلی ابرخازن‌ها یعنی ظرفیت خازنی بالا، چگالی توان بالا، مقاومت داخلی پایین و عمر چرخه‌ای طولانی را ایجاد می‌کند.

تفاوت بین خازن و ابرخازن چیست؟

خازن‌های معمولی انرژی را در یک میدان الکتریکی بین دو الکترود که توسط یک ماده دی‌الکتریک از یکدیگر جدا شده‌اند ذخیره می‌کنند، در حالی که ابرخازن‌ها از الکترودهای متخلخل و یک الکترولیت برای ذخیره بار از طریق اثرات لایه دوگانه الکتریکی و/یا شبه‌ظرفیت استفاده می‌کنند. در نتیجه، ابرخازن‌ها ظرفیت خازنی و توانایی ذخیره انرژی بسیار بیشتری ارائه می‌دهند، در حالی که خازن‌های معمولی به‌طور گسترده برای فیلتر کردن فرکانس بالا، کوپلینگ سیگنال و تثبیت ولتاژ استفاده می‌شوند.

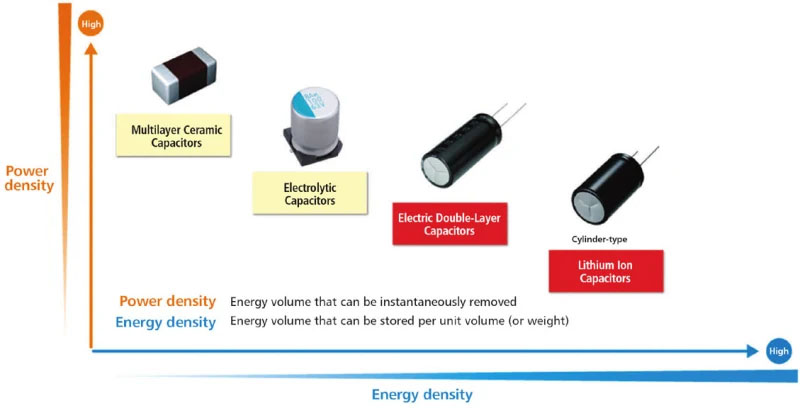

مقایسه ابرخازن و خازن

معایب ابرخازن‌ها چیست؟

آن‌ها معمولاً در مقایسه با باتری‌ها چگالی انرژی پایین‌تری دارند، ولتاژ هر سلول نسبتاً پایین است و ممکن است هنگام ذخیره‌سازی با نرخ خوددشارژی بیشتری مواجه شوند. همچنین برای کاربردهای با ولتاژ بالاتر ممکن است به چندین سلول و مدارهای بالانس ولتاژ نیاز داشته باشند. علاوه بر این، برخی ابرخازن‌ها در صورت طراحی برای ذخیره‌سازی قابل توجه انرژی ممکن است هزینه اولیه بالاتر و ابعاد فیزیکی بزرگ‌تری داشته باشند.

آیا ابرخازن می‌تواند جایگزین باتری شود؟

ابرخازن می‌تواند در برخی کاربردها جایگزین باتری شود، اما در همه شرایط جایگزین مستقیم باتری نیست. ابرخازن‌ها برای کاربردهایی که به شارژ و دشارژ سریع، توان خروجی بالا، چرخه‌های شارژ مکرر یا ذخیره‌سازی کوتاه‌مدت انرژی نیاز دارند، بسیار مناسب هستند. با این حال، چگالی انرژی پایین‌تر و خوددشارژی بیشتر آن‌ها باعث می‌شود برای کاربردهایی که به تأمین مداوم انرژی در مدت طولانی نیاز دارند، گزینه کمتری باشند. در بسیاری از سیستم‌ها، ابرخازن‌ها و باتری‌ها می‌توانند در کنار یکدیگر استفاده شوند؛ باتری انرژی پایدار را تأمین می‌کند و ابرخازن نیازهای توان پیک را پوشش می‌دهد.

آیا می‌توان ابرخازن‌ها را به صورت سری متصل کرد؟

بله. ابرخازن‌ها را می‌توان به صورت سری متصل کرد تا ولتاژ نامی کلی یک بانک ابرخازنی افزایش یابد. هنگام اتصال سری، ولتاژ نامی کل تقریباً برابر با مجموع ولتاژ سلول‌های منفرد است، در حالی که ظرفیت خازنی کلی کاهش می‌یابد.

برای مثال، اتصال سری دو ابرخازن یکسان، تقریباً ولتاژ نامی را 2 برابر می‌کند، اما ظرفیت خازنی به ½ ظرفیت یک خازن منفرد کاهش می‌یابد.

از آنجا که سلول‌های منفرد ممکن است جریان‌های نشتی و ویژگی‌های متفاوتی داشته باشند، ولتاژ ممکن است به طور یکنواخت بین آن‌ها تقسیم نشود. بنابراین، معمولاً از مقاومت‌های بالانس غیرفعال یا مدارهای بالانس فعال برای جلوگیری از عبور ولتاژ هر سلول از حداکثر ولتاژ نامی آن استفاده می‌شود.

انواع اصلی ابرخازن‌ها کدام‌اند؟

ابرخازن‌ها را می‌توان به طور کلی بر اساس سازوکار ذخیره‌سازی انرژی و مواد مورد استفاده در الکترودها طبقه‌بندی کرد.

خازن‌های لایه دوگانه الکتریکی (EDLC): از الکترودهای متخلخل مبتنی بر کربن استفاده می‌کنند و انرژی را از طریق تشکیل یک لایه دوگانه الکتریکی در فصل مشترک الکترود و الکترولیت ذخیره می‌کنند.

شبه‌خازن‌ها: از موادی مانند اکسیدهای فلزی یا پلیمرهای رسانا برای ذخیره انرژی از طریق واکنش‌های سریع و برگشت‌پذیر اکسایش-کاهش فارادایی استفاده می‌کنند. این نوع خازن‌ها معمولاً در مقایسه با EDLCهای معمولی ظرفیت و چگالی انرژی بالاتری دارند.

ابرخازن‌های هیبریدی: سازوکارهای مختلف ذخیره‌سازی انرژی را ترکیب می‌کنند و معمولاً از یک الکترود با عملکرد مشابه باتری در کنار یک الکترود خازنی استفاده می‌کنند. این طراحی با هدف ایجاد تعادل میان چگالی انرژی بالا، چگالی توان بالا و عمر چرخه‌ای طولانی انجام می‌شود.

ابرخازن‌های نامتقارن: از مواد متفاوتی برای الکترودهای مثبت و منفی استفاده می‌کنند تا محدوده ولتاژ کاری افزایش یافته و عملکرد ذخیره‌سازی انرژی بهبود یابد. این نوع ابرخازن‌ها معمولاً برای دستیابی به چگالی انرژی بالاتر و در عین حال حفظ ویژگی‌های توان مناسب طراحی می‌شوند.

خازن‌های لیتیوم-یون (LIC): یک الکترود مشابه ابرخازن را با یک الکترود مشابه باتری لیتیوم-یون ترکیب می‌کنند. این خازن‌ها در مقایسه با ابرخازن‌های معمولی چگالی انرژی بالاتری دارند و در عین حال چگالی توان نسبتاً بالا و عمر چرخه‌ای طولانی را حفظ می‌کنند.

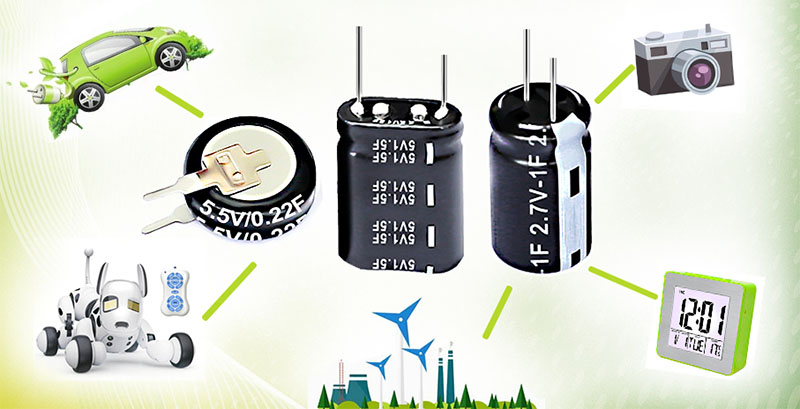

ابرخازن‌ها چه کاربردهایی دارند؟

ابرخازن‌ها به طور گسترده در کاربردهایی استفاده می‌شوند که به شارژ و دشارژ سریع، توان خروجی بالا، تأمین مطمئن انرژی و چرخه‌های کاری مکرر نیاز دارند.

تجهیزات الکترونیکی خودرو: در سیستم‌های استارت-استاپ، ترمز احیاکننده و پشتیبانی توان لحظه‌ای استفاده می‌شوند. ابرخازن‌ها می‌توانند هنگام روشن کردن موتور یا شتاب‌گیری، توان بالایی را به سرعت تأمین کنند و هنگام ترمزگیری انرژی را بازیابی کنند.

تجهیزات صنعتی: برای پشتیبانی از توان لحظه‌ای، تثبیت توان و تأمین برق اضطراری کوتاه‌مدت استفاده می‌شوند. ابرخازن‌ها می‌توانند به تجهیزات کمک کنند تا با نیازهای ناگهانی به توان مقابله کرده و نوسانات ولتاژ را کاهش دهند.

منبع تغذیه پشتیبان: به عنوان منبع تغذیه پشتیبان کوتاه‌مدت برای تجهیزات حافظه، کنترلرها، سیستم‌های مانیتورینگ و سایر تجهیزات الکترونیکی استفاده می‌شوند. آن‌ها می‌توانند در هنگام وقفه‌های کوتاه‌مدت برق، انرژی مورد نیاز را بلافاصله تأمین کنند.

انرژی‌های تجدیدپذیر: در سیستم‌های انرژی خورشیدی و بادی برای ذخیره‌سازی کوتاه‌مدت انرژی و هموارسازی توان استفاده می‌شوند.

سیستم‌های UPS: برای تأمین فوری برق در هنگام قطعی‌های کوتاه‌مدت یا افت ولتاژ استفاده می‌شوند.

مخابرات: برای تأمین برق پشتیبان و مدیریت نوسانات توان در تجهیزات ارتباطی و زیرساخت‌های شبکه استفاده می‌شوند.

چگونه یک ابرخازن مناسب انتخاب کنیم؟

انتخاب ابرخازن مناسب با درک نیازهای مشخص توان و انرژی در کاربرد مورد نظر آغاز می‌شود.

توان لحظه‌ای

حداکثر توانی را که ابرخازن باید در رویدادهای کوتاه‌مدت مانند راه‌اندازی موتور، شتاب‌گیری، بارهای پالسی یا قطع برق به بار تحویل دهد، تعیین کنید.

مدت زمان توان لحظه‌ای

مدت زمانی را تعیین کنید که ابرخازن باید توان لحظه‌ای مورد نیاز را تأمین کند. نیاز به توان لحظه‌ای بیشتر یا مدت زمان دشارژ طولانی‌تر معمولاً به ظرفیت ذخیره انرژی بیشتری نیاز دارد.

انرژی مورد نیاز

مجموع انرژی مورد نیاز در طول دوره دشارژ را محاسبه کنید. ظرفیت مورد نیاز به میزان انرژی مورد نیاز و محدوده ولتاژ مجاز بستگی دارد. انرژی ذخیره‌شده را می‌توان با استفاده از رابطه E = ½C(V₁² − V₂²) تخمین زد که در آن V₁ ولتاژ اولیه و V₂ حداقل ولتاژ کاری است.

ولتاژ

ولتاژ ابرخازن هنگام دشارژ به طور پیوسته تغییر می‌کند. بنابراین، هم حداکثر ولتاژ شارژ و هم حداقل ولتاژ قابل استفاده باید در نظر گرفته شوند. برای سیستم‌های با ولتاژ بالاتر، ممکن است لازم باشد چندین سلول به صورت سری متصل شوند و از مدار مناسب برای بالانس ولتاژ استفاده شود.

جریان نشتی

جریان نشتی تعیین می‌کند که یک ابرخازن در زمانی که باری را تغذیه نمی‌کند، با چه سرعتی انرژی ذخیره‌شده خود را از دست می‌دهد. جریان نشتی پایین به‌ویژه برای کاربردهایی با دوره‌های آماده‌به‌کار طولانی یا چرخه‌های شارژ و دشارژ کم‌تکرار اهمیت دارد.

در عمل، توان لحظه‌ای + مدت زمان توان لحظه‌ای → انرژی مورد نیاز → ظرفیت و محدوده ولتاژ. بنابراین این پارامترها نقطه شروع انتخاب یک ابرخازن مناسب هستند و پس از آن می‌توان ESR، دما، عمر چرخه‌ای و ابعاد فیزیکی را متناسب با کاربرد مورد نظر ارزیابی کرد.

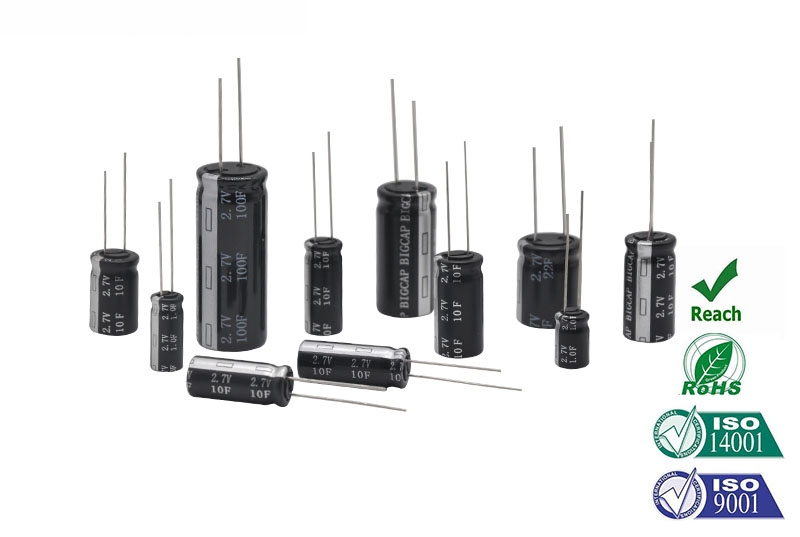

ابرخازن‌های ارزان را از کجا از یک توزیع‌کننده معتبر خریداری کنیم؟

پیدا کردن خازن مناسب گام مهمی در ساخت سیستم‌های قابل اعتماد تأمین توان و ذخیره‌سازی انرژی است. کسب‌وکار توزیع خازن ما از مشتریان با ارائه ابرخازن‌ها و سایر قطعات خازنی برای کاربردهایی مانند تأمین توان لحظه‌ای، پشتیبان کوتاه‌مدت، بازیابی انرژی و تثبیت توان پشتیبانی می‌کند.

موجودی ما شامل طیف گسترده‌ای از مدل‌ها، مشخصات و انواع پکیج خازن‌ها است و در صورت نیاز، قطعات موجود در انبار برای تحویل سریع‌تر در دسترس هستند. همچنین در زمینه تأمین مدل‌های خازنی کمیاب، قدیمی، متوقف‌شده و دارای زمان تأمین طولانی به مشتریان کمک می‌کنیم و به آن‌ها امکان می‌دهیم قطعاتی را پیدا کنند که ممکن است دیگر از طریق کانال‌های توزیع معمول به راحتی در دسترس نباشند. در صورتی که قطعه اصلی موجود نباشد، می‌توانیم در شناسایی مدل‌های سازگار یا جایگزین نیز کمک کنیم.

شبکه تأمین ما محصولات تولیدکنندگان و برندهای معتبر خازن، از جمله Murata، Maxwell، Jamicon و TDK و سایر برندها را پوشش می‌دهد. چه برای تولید به یک ابرخازن خاص نیاز داشته باشید، چه برای تجهیزات موجود به قطعات جایگزین نیاز داشته باشید یا برای تأمین قطعات دشوار‌یاب به کمک نیاز داشته باشید، می‌توانید BOM خود را به صورت آنلاین ارسال کنید تا از خدمات تأمین و دریافت قیمت پشتیبانی شوید.

در نهایت، ابرخازن‌ها به‌ویژه زمانی مفید هستند که یک سیستم به توان لحظه‌ای سریع، چرخه‌های مکرر شارژ و دشارژ یا پشتیبانی انرژی کوتاه‌مدت نیاز داشته باشد. انواع مختلف ابرخازن‌ها برای شرایط الکتریکی و عملیاتی متفاوت بهینه شده‌اند؛ بنابراین انتخاب مناسب به نحوه استفاده از انرژی ذخیره‌شده و تعداد دفعات چرخه کاری دستگاه بستگی دارد. ارزیابی این ملاحظات در سطح سیستم کمک می‌کند تا اطمینان حاصل شود ابرخازن توان و عمر کاری مورد نیاز را بدون تحمیل هزینه یا پیچیدگی طراحی غیرضروری فراهم می‌کند.
