آی‌سی رابط باس چیست؟

با افزایش روزافزون اتصال و پیچیدگی سیستم‌های الکترونیکی، ارتباط قابل اعتماد بین میکروکنترلرها، پردازنده‌ها، حسگرها و دستگاه‌های جانبی اهمیت بیشتری پیدا کرده است. آی‌سی‌های رابط باس، رابط‌های الکتریکی و ارتباطی مورد نیاز برای اتصال این اجزا و تبادل کارآمد داده‌ها در معماری‌های مختلف باس را فراهم می‌کنند. در این مقاله، نحوه عملکرد آی‌سی‌های رابط باس را توضیح می‌دهیم، انواع و کاربردهای رایج آن‌ها را بررسی می‌کنیم و بر کنترلرهای رابط مدار مجتمع مورد استفاده در کاربردهای هوافضا، اویونیک و نظامی تمرکز کرده و تولیدکنندگان پیشرو و محصولات آن‌ها را معرفی می‌کنیم.

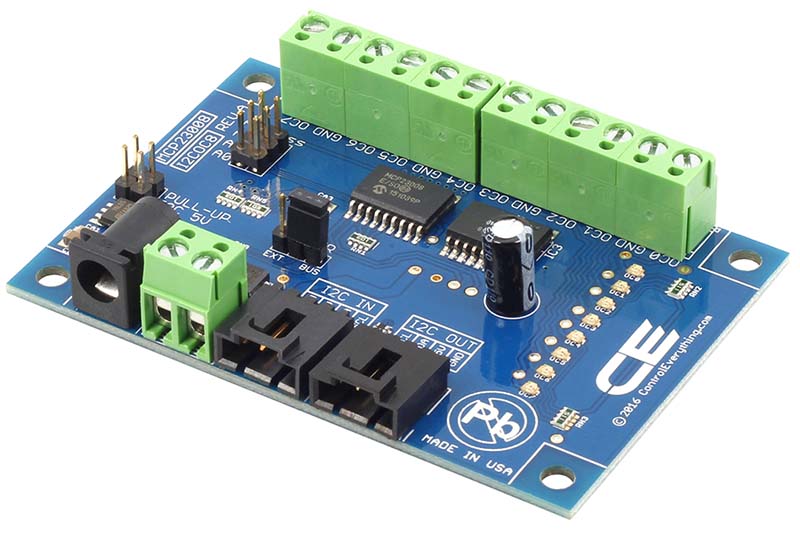

آی‌سی رابط باس چیست؟

آی‌سی رابط باس یک مدار مجتمع است که برای مدیریت ارتباط بین دستگاه‌های الکترونیکی، میکروکنترلرها، پردازنده‌ها و سایر اجزا از طریق یک باس ارتباطی مشترک طراحی شده است. این آی‌سی رابط الکتریکی و منطقی مورد نیاز برای ارسال و دریافت مطمئن داده‌ها بین بخش‌های مختلف یک سیستم الکترونیکی را فراهم می‌کند.

در بسیاری از طراحی‌های الکترونیکی، دستگاه‌های مختلف ممکن است با سطوح ولتاژ، فرمت‌های سیگنال یا الزامات ارتباطی متفاوت کار کنند. آی‌سی رابط باس به ایجاد سازگاری میان این تفاوت‌ها کمک کرده و اطمینان می‌دهد که سیگنال‌ها می‌توانند به‌درستی روی باس منتقل شوند.

بسته به کاربرد، یک آی‌سی رابط باس می‌تواند عملکردهایی مانند بافر کردن سیگنال، تبدیل سطح ولتاژ، ارسال و دریافت سیگنال روی باس، انتقال داده و رابط پروتکل را ارائه دهد.

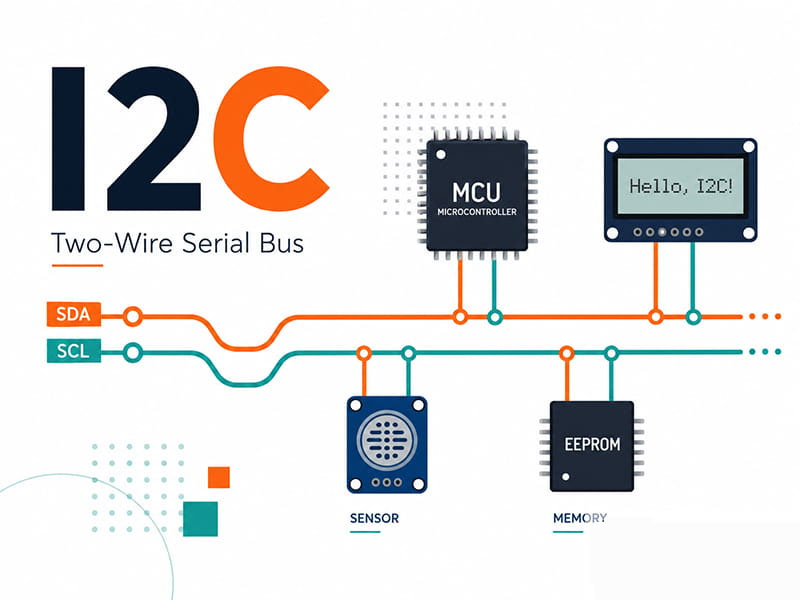

آی‌سی رابط باس چگونه کار می‌کند؟

یک مدار مجتمع (IC) رابط باس معمولاً بین کنترلر سیستم و یک یا چند دستگاه متصل به باس ارتباطی قرار می‌گیرد. این آی‌سی سیگنال‌ها را از یک طرف دریافت کرده، در صورت نیاز آن‌ها را پردازش یا آماده‌سازی می‌کند و سپس سیگنال‌های مربوطه را به طرف دیگر ارسال می‌کند. این عملکرد به دستگاه‌های متصل اجازه می‌دهد به‌صورت قابل اعتماد با یکدیگر ارتباط برقرار کنند و در عین حال تضمین می‌کند که سیگنال‌ها با مشخصات الکتریکی و ارتباطی مورد نیاز مطابقت داشته باشند.

کنترلر رابط باس چگونه از ارتباط داده پشتیبانی می‌کند؟

کنترلرهای رابط مدار مجتمع (IC) با مدیریت سیگنال‌های الکتریکی، پروتکل‌های ارتباطی، زمان‌بندی و فرآیندهای انتقال داده مورد نیاز، از ارتباط داده بین دستگاه‌ها و تبادل مطمئن اطلاعات پشتیبانی می‌کنند.

تبدیل پروتکل‌های ارتباطی:

تبدیل داده‌ها بین پروتکل‌هایی مانند UART، SPI، I²C، CAN، RS-232، RS-485، Ethernet و USB.

مدیریت انتقال داده:

کنترل نحوه ارسال، دریافت، بافر و همگام‌سازی داده‌ها بین دستگاه‌های متصل.

تبدیل سیگنال:

آی‌سی‌های رابط می‌توانند سیگنال‌های سطح منطقی را به فرمت‌های الکتریکی مورد نیاز برای باس‌های ارتباطی تبدیل کنند.

فراهم کردن زمان‌بندی و همگام‌سازی:

کنترلرها سیگنال‌های کلاک، نرخ انتقال داده، زمان‌بندی داده‌ها و همگام‌سازی را مدیریت می‌کنند تا ارتباط صحیح بین دستگاه‌ها تضمین شود.

بهبود یکپارچگی سیگنال:

ترنسیورها و درایورهای خط به فراهم کردن سطوح ولتاژ مناسب، توانایی راه‌اندازی و تحمل نویز کمک می‌کنند، به‌ویژه در کابل‌های با طول بیشتر.

پشتیبانی از تشخیص خطا:

برخی کنترلرهای رابط دارای قابلیت‌هایی مانند بررسی پریتی، CRC، تشخیص خطا یا سایر مکانیزم‌ها برای شناسایی خطاهای ارتباطی هستند.

در یک سیستم معمولی، میکروکنترلر، پردازنده یا حسگر داده تولید می‌کند، در حالی که یک کنترلر رابط یا ترنسیور، داده‌ها را برای انتقال از طریق باس ارتباطی انتخاب‌شده آماده می‌کند. در سمت گیرنده، یک آی‌سی رابط دیگر سیگنال‌های ورودی را دوباره به فرمتی تبدیل می‌کند که پردازنده یا دستگاه دیگر بتواند آن را درک کند.

این امر کنترلرهای رابط را به یک پیوند مهم میان دستگاه‌های الکترونیکی مختلف تبدیل می‌کند و ارتباط مطمئن را در کاربردهایی مانند اتوماسیون صنعتی، الکترونیک خودرو، مخابرات، اویونیک و سیستم‌های تعبیه‌شده امکان‌پذیر می‌سازد.

انواع رایج آی‌سی‌های رابط باس

رابط‌های باس IC، کنترلرهای باس و مسترهای باس، ارتباط بین میکروکنترلرها یا میکروپردازنده‌های دارای باس موازی استاندارد و باس‌های سری را فراهم می‌کنند. این قطعات در طیف گسترده‌ای از پیکربندی‌ها و انواع مختلف برای پشتیبانی از معماری‌های گوناگون باس و الزامات ارتباطی، بسته به استاندارد ارتباطی و نیازهای سیستم، عرضه می‌شوند. نمونه‌های رایج عبارت‌اند از:

آی‌سی‌های رابط CAN:

CAN که به‌طور گسترده در شبکه‌های خودرویی و صنعتی استفاده می‌شود، معمولاً از نرخ انتقال داده تا 1 Mbps پشتیبانی می‌کند، در حالی که CAN FD بسته به سیستم می‌تواند به 5 Mbps یا بیشتر برسد. آی‌سی‌های رابط CAN معمولاً در واحدهای کنترل موتور، ماژول‌های کنترل بدنه، سیستم‌های مدیریت باتری، کنترلرهای صنعتی و سایر سیستم‌های کنترل توزیع‌شده استفاده می‌شوند.

آی‌سی‌های رابط RS-232:

این آی‌سی‌ها معمولاً برای ارتباط سریال نقطه‌به‌نقطه بین رایانه‌ها، کنترلرها، تجهیزات اندازه‌گیری و سایر دستگاه‌ها استفاده می‌شوند. نرخ انتقال داده معمولاً نسبتاً پایین و اغلب تا حدود 115.2 kbps است، اگرچه برخی دستگاه‌ها از سرعت‌های بالاتر پشتیبانی می‌کنند. RS-232 به‌طور گسترده در تجهیزات صنعتی، ابزارهای اندازه‌گیری و سیستم‌های ارتباطی قدیمی استفاده می‌شود.

آی‌سی‌های رابط RS-485:

این آی‌سی‌ها برای ارتباط تفاضلی مطمئن در فواصل طولانی و محیط‌های دارای نویز الکتریکی طراحی شده‌اند. نرخ انتقال داده معمولی می‌تواند در فواصل کوتاه به 10 Mbps یا بیشتر برسد، در حالی که برای مسیرهای کابلی طولانی‌تر معمولاً از سرعت‌های پایین‌تر استفاده می‌شود. RS-485 به‌طور گسترده در اتوماسیون صنعتی، PLCها، کنترلرهای موتور، اتوماسیون ساختمان و شبکه‌های فیلدباس استفاده می‌شود.

آی‌سی‌های رابط I²C:

برای ارتباط کوتاه‌برد بین مدارهای مجتمع و دستگاه‌های جانبی روی یک برد مدار چاپی استفاده می‌شوند. استاندارد I²C از سرعت 100 kbps، حالت Fast از 400 kbps و حالت Fast-mode Plus از حداکثر 1 Mbps پشتیبانی می‌کند و برخی پیاده‌سازی‌ها نیز سرعت‌های بالاتری را پشتیبانی می‌کنند. این رابط معمولاً برای اتصال حسگرها، EEPROMها، کنترلرهای لمسی، کنترلرهای نمایشگر و سایر تجهیزات جانبی کم‌سرعت استفاده می‌شود.

آی‌سی‌های رابط SPI:

ارتباط سریال همگام بین کنترلرها و دستگاه‌های جانبی را فراهم می‌کنند و معمولاً نرخ انتقال داده بالاتری نسبت به I²C ارائه می‌دهند. بسته به پیاده‌سازی و نوع دستگاه، سرعت SPI می‌تواند از چند MHz تا ده‌ها یا حتی صدها MHz متغیر باشد. SPI معمولاً برای حافظه فلش، ADCها، DACها، نمایشگرها، حسگرها و سایر تجهیزات جانبی پرسرعت استفاده می‌شود.

آی‌سی رابط USB:
ارتباط بین میزبان‌های USB و دستگاه‌های جانبی را فراهم می‌کنند. USB در مقایسه با رابط‌های سریال سنتی از نرخ انتقال داده بسیار بالاتری پشتیبانی می‌کند؛ این نرخ از 1.5 Mbps برای USB Low-Speed تا 480 Mbps برای USB 2.0 High-Speed متغیر است، در حالی که استانداردهای جدیدتر USB می‌توانند به سرعت چندین Gbps برسند. آی‌سی‌های رابط USB به‌طور گسترده در رایانه‌ها، دستگاه‌های ذخیره‌سازی، تجهیزات صنعتی، لوازم الکترونیکی مصرفی و تجهیزات جانبی خارجی استفاده می‌شوند.

آی‌سی‌های رابط LIN:

برای ارتباط کم‌هزینه و کم‌سرعت در سیستم‌های الکترونیکی خودرو طراحی شده‌اند. LIN معمولاً از نرخ انتقال داده تا 20 kbps پشتیبانی می‌کند و به‌طور گسترده برای عملکردهای کم‌تقاضاتر خودرو مانند قفل درها، شیشه‌های برقی، روشنایی، کنترل صندلی و سیستم برف‌پاک‌کن استفاده می‌شود.

آی‌سی‌های رابط PCI:
PCI (Peripheral Component Interconnect) یک استاندارد باس موازی است که برای ارتباط پرسرعت بین پردازنده یا چیپست رایانه و دستگاه‌های جانبی طراحی شده است. PCI معمولی در پیکربندی 32 بیتی و 33 MHz معمولاً پهنای باند نظری 133 MB/s را ارائه می‌دهد. PCI معمولاً در کارت‌های توسعه رایانه و تجهیزات جانبی قدیمی مورد استفاده قرار می‌گیرد، در حالی که سیستم‌های مدرن عمدتاً برای اتصالات پرسرعت‌تر از PCI Express (PCIe) استفاده می‌کنند.

برخی آی‌سی‌های رابط باس، عملکردهای ارسال و دریافت را در یک دستگاه واحد پشتیبانی می‌کنند. این قطعات معمولاً ترنسیور باس نامیده می‌شوند و به‌طور گسترده در سیستم‌های ارتباطی دوطرفه مانند RS-485، CAN و سایر شبکه‌های مبتنی بر باس استفاده می‌شوند.

تفاوت بین آی‌سی‌های فرستنده، گیرنده و ترنسیور چیست؟

آی‌سی‌های رابط باس را می‌توان به‌طور کلی بر اساس نحوه مدیریت ارتباط داده دسته‌بندی کرد. بسته به کاربرد، یک آی‌سی رابط می‌تواند برای ارسال داده، دریافت داده یا انجام هر دو عملکرد طراحی شده باشد. سه دسته رایج شامل فرستنده‌ها، گیرنده‌ها و ترنسیورها هستند.

آی‌سی‌های فرستنده

آی‌سی فرستنده برای ارسال داده از یک کنترلر محلی یا مدار الکترونیکی به یک باس ارتباطی یا دستگاه متصل دیگر طراحی شده است. این آی‌سی سیگنال‌های منطقی دیجیتال کنترلر را به سیگنال‌های الکتریکی سازگار با استاندارد باس مربوطه تبدیل می‌کند.

آی‌سی‌های فرستنده می‌توانند عملکردهایی مانند درایو سیگنال، تبدیل ولتاژ و آماده‌سازی سیگنال را برای اطمینان از انتقال قابل اعتماد داده‌ها ارائه دهند. این آی‌سی‌ها برای کاربردهایی مناسب هستند که ارتباط در آن‌ها عمدتاً در یک جهت انجام می‌شود.

کاربردهای معمول شامل سیستم‌های کنترل، رابط‌های دیجیتال، تجهیزات ارتباطی و سایر سیستم‌های تعبیه‌شده‌ای است که در آن‌ها یک دستگاه تنها نیاز دارد اطلاعات را به مدار دیگری ارسال کند.

آی‌سی‌های گیرنده
آی‌سی گیرنده برای دریافت داده از یک باس ارتباطی یا دستگاه الکترونیکی دیگر و ارسال سیگنال‌های منطقی مربوطه به یک کنترلر یا مدار دیجیتال طراحی شده است.

گیرنده سیگنال‌های الکتریکی ورودی را مطابق با الزامات استاندارد ارتباطی شناسایی و تفسیر می‌کند. این آی‌سی همچنین می‌تواند قابلیت‌هایی مانند آماده‌سازی سیگنال، حذف نویز و سایر عملکردها را برای افزایش قابلیت اطمینان داده‌های دریافتی ارائه دهد.

آی‌سی‌های گیرنده معمولاً در سیستم‌هایی استفاده می‌شوند که در آن‌ها یک دستگاه عمدتاً نیاز دارد اطلاعات را از دستگاه دیگر یا باس ارتباطی دریافت یا پایش کند.

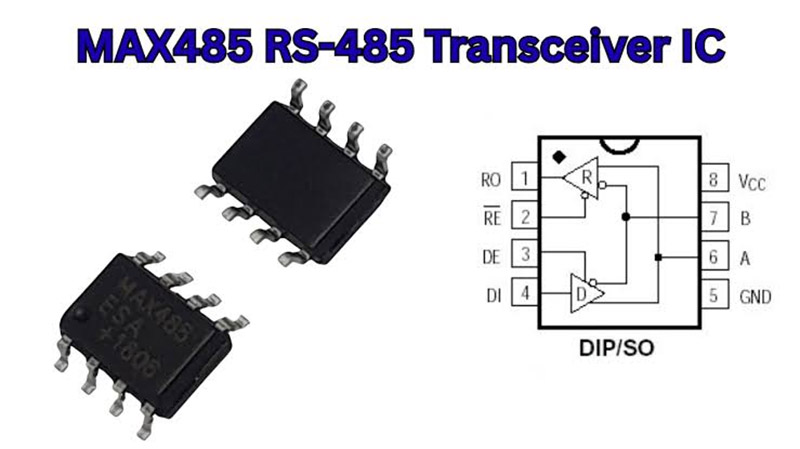

آی‌سی‌های ترنسیور

آی‌سی ترنسیور رابط باس، عملکردهای ارسال و دریافت را در یک مدار مجتمع واحد ترکیب می‌کند. نام «ترنسیور» از ترکیب واژه‌های فرستنده و گیرنده گرفته شده است.

برخلاف فرستنده یا گیرنده که معمولاً برای ارتباط یک‌طرفه طراحی می‌شوند، یک ترنسیور می‌تواند هم داده ارسال کند و هم داده دریافت کند. این ویژگی، ترنسیورها را به گزینه‌ای مناسب برای ارتباط دوطرفه بین چندین دستگاه الکترونیکی تبدیل می‌کند.

بسیاری از آی‌سی‌های رابط باس مورد استفاده در کاربردهای هوافضا، نظامی، خودرویی، صنعتی، مخابراتی و سیستم‌های تعبیه‌شده به صورت ترنسیور عرضه می‌شوند. نمونه‌های رایج شامل ترنسیورهای CAN، ترنسیورهای RS-485 و ترنسیورهای RS-232 هستند.

هنگام انتخاب یک آی‌سی رابط باس، تعیین اینکه کاربرد موردنظر به ارسال، دریافت یا ارتباط دوطرفه نیاز دارد، نخستین گام مهم است. سپس می‌توان دستگاه مناسب را بر اساس عواملی مانند پروتکل ارتباطی، نرخ انتقال داده، ولتاژ تغذیه، تعداد کانال‌ها، محیط کاری و الزامات حفاظتی انتخاب کرد.

آی‌سی‌های رابط باس برای چه کاربردهایی استفاده می‌شوند؟

کنترلرهای رابط در مدارهای مجتمع به‌عنوان پل فیزیکی و پروتکلی بین پردازنده‌ها، حسگرها، عملگرها و ماژول‌های جانبی عمل می‌کنند. این قطعات به‌طور گسترده در سیستم‌های تعبیه‌شده، الکترونیک خودرو، اویونیک، لوازم الکترونیکی مصرفی و تجهیزات ارتباطی استفاده می‌شوند.

1. الکترونیک خودرو

آی‌سی‌های رابط باس از ارتباط بین ECUها، حسگرها و سایر اجزای خودرو پشتیبانی می‌کنند. ترنسیورهای LIN و CAN در سیستم‌های کنترل بدنه، قوای محرکه و شاسی استفاده می‌شوند، در حالی که آی‌سی‌های رابط Ethernet، USB، I²C و SPI در سیستم‌های اطلاعات و سرگرمی و سیستم‌های دوربین کاربرد دارند. سیستم‌های مدیریت باتری خودروهای برقی نیز می‌توانند از ترنسیورهای ارتباطی ایزوله برای پک‌های باتری ولتاژ بالا استفاده کنند.

2. اتوماسیون صنعتی

در اتوماسیون صنعتی، آی‌سی‌های باس CANopen و RS-485 به‌طور گسترده در PLCها، سروو درایوها، اینورترهای فرکانسی و شبکه‌های Fieldbus استفاده می‌شوند. ترنسیورهای ایزوله RS-232/RS-422 از ارتباط در فواصل طولانی پشتیبانی می‌کنند، در حالی که I²C، SPI، USB و ترنسیورهای چندکاناله در ماژول‌های HMI و ورودی/خروجی از راه دور استفاده می‌شوند.

3. لوازم الکترونیکی مصرفی

آی‌سی‌های رابط باس، پردازنده‌ها، کنترلرها، حسگرها و دستگاه‌های جانبی را در لوازم الکترونیکی مصرفی به یکدیگر متصل می‌کنند. آی‌سی‌های رابط USB، I²C و SPI معمولاً در گوشی‌های هوشمند، تبلت‌ها، دستگاه‌های خانه هوشمند، تلویزیون‌ها و گیرنده‌های دیجیتال استفاده می‌شوند، در حالی که آی‌سی‌های باس سریال کم‌مصرف به کاهش مصرف انرژی در دستگاه‌های پوشیدنی کمک می‌کنند.

4. تجهیزات رایانشی و سخت‌افزارهای جانبی

سیستم‌های رایانشی از آی‌سی‌های رابط باس برای ارتباط بین پردازنده‌ها، دستگاه‌های ذخیره‌سازی و تجهیزات جانبی استفاده می‌کنند. راهکارهای رابط PCIe، SMBus، USB، SATA و NVMe در مادربردها، ماژول‌های ذخیره‌سازی و تجهیزات جانبی خارجی مانند صفحه‌کلید، ماوس و چاپگر استفاده می‌شوند.

5. تجهیزات الکترونیکی هوافضا، نظامی و پزشکی

آی‌سی‌های رابط باس، ارتباطات قابل اعتماد را در تجهیزات پزشکی، هوافضایی و آزمایشگاهی فراهم می‌کنند. آی‌سی‌های باس سریال ایزوله می‌توانند در مانیتورهای بیمار و تجهیزات تشخیصی استفاده شوند، در حالی که قطعات رابط مقاوم و ترنسیورهای RS-485/CAN از کاربردهای سخت‌گیرانه هوافضایی و آزمایشگاهی پشتیبانی می‌کنند.

6. رباتیک و پهپادها

ربات‌ها و پهپادها از آی‌سی‌های رابط باس برای اتصال کنترلرها، درایورهای موتور و حسگرهای داخلی استفاده می‌کنند. رابط‌های CAN و SPI از کنترل موتور در زمان واقعی پشتیبانی می‌کنند، در حالی که ترنسیورهای باس چندنقطه‌ای می‌توانند IMU، GPS، LiDAR و سایر حسگرها را در داخل سیستم متصل کنند.

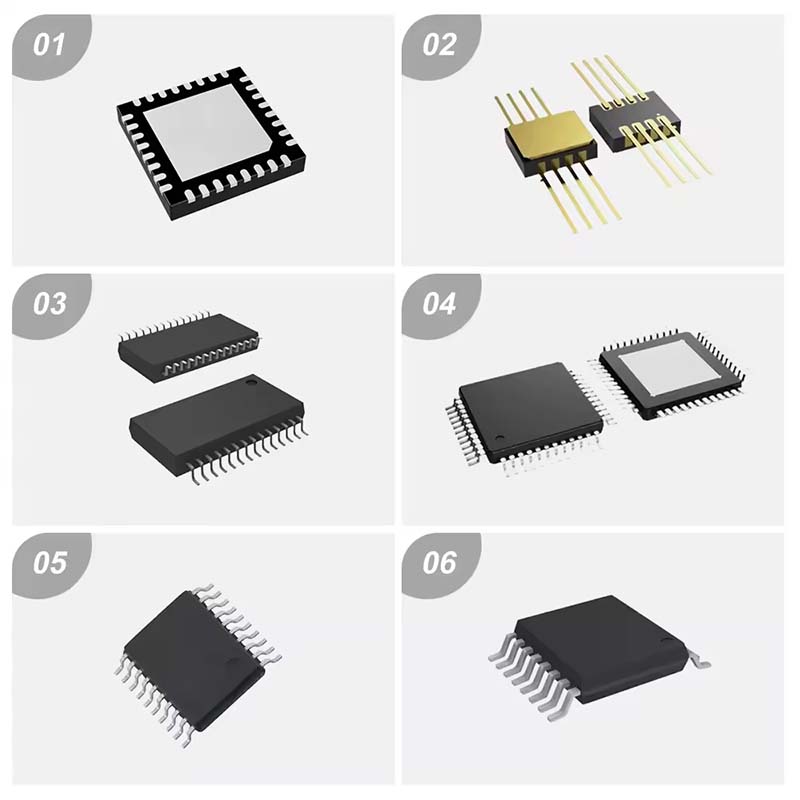

بهترین توزیع‌کنندگان مجاز آی‌سی رابط باس

به دنبال آی‌سی‌های رابط باس قابل اعتماد برای خرید هستید؟ Eastech در زمینه توزیع B2B قطعات الکترونیکی تخصص دارد و آی‌سی‌های رابط باس را از تولیدکنندگان پیشرو از جمله Microchip Technology، Texas Instruments، Data Device Corporation (DDC)، Device Engineering Incorporated (DEI) و HOLT ارائه می‌دهد. مجموعه محصولات ما شامل کنترلرهای رابط و ترنسیورهای مربوط به استانداردهای مختلف ارتباطی از جمله CAN، RS-232، RS-485، MIL-STD-1553، ARINC 429، ARINC 717 و ARINC 664/AFDX است و از کاربردهای الکترونیک صنعتی، خودرویی، هوافضا و دفاعی پشتیبانی می‌کند.

برای کاربردهای هوافضا و اویونیک، ما می‌توانیم راهکارهای رابط برای باس‌های داده MIL-STD-1553B، ارتباطات اویونیک ARINC 429 و سایر سیستم‌های تخصصی ارتباطی هواپیما ارائه دهیم. تولیدکنندگانی مانند DDC، DEI و HOLT راهکارهای اختصاصی رابط و پروتکل را ارائه می‌کنند که برای کاربردهای سخت‌گیرانه اویونیک، از جمله کامپیوترهای هواپیما، سیستم‌های کنترل پرواز، تجهیزات ناوبری و سایر تجهیزات الکترونیکی هوابرد طراحی شده‌اند.

تولیدکنندگان پیشرو آی‌سی‌های رابط باس

برای کمک به مهندسان و تیم‌های تأمین در یافتن آی‌سی‌های رابط باس مناسب با کارایی بیشتر، مقالات اختصاصی درباره محصولات تولیدکنندگان پیشرو در این حوزه آماده کرده‌ایم. تولیدکنندگان زیر در راهنماهای اختصاصی برند ما معرفی شده‌اند:

HOLT مدارهای مجتمع

Data Device Corporation (DDC)

Device Engineering Incorporated (DEI)

هر مقاله اختصاصی فهرست دقیقی از مدل‌های مرتبط آی‌سی رابط باس از تولیدکننده مربوطه ارائه می‌دهد، از جمله راهکارهایی برای MIL-STD-1553، ARINC 429 و سایر کاربردهای اویونیک و ارتباطی. برای مشاهده مدل‌های موجود، مشخصات و اطلاعات محصول، روی برند مربوطه کلیک کنید.

مدل‌های فهرست‌شده در این راهنماها تنها بخشی از آی‌سی‌های رابط باس هستند که ما می‌توانیم تأمین کنیم، زیرا محدودیت فضا مانع از درج تمام شماره قطعات و موجودی قابل عرضه می‌شود. چه به آی‌سی‌های کنترلر رابط باس استاندارد، کمیاب، منسوخ یا متوقف‌شده نیاز داشته باشید، Eastech می‌تواند در جست‌وجوی شماره قطعه، بررسی موجودی، ارائه قیمت، تأمین نمونه و یافتن قطعات جایگزین یا معادل برای پشتیبانی از توسعه نمونه اولیه، آزمایش و تولید در حجم بالا به شما کمک کند. اگر شماره قطعه موردنظر خود را پیدا نمی‌کنید، نیازمندی‌های خود را با ما در میان بگذارید تا موجودی را بررسی کرده و راهکار مناسب تأمین یا جایگزین را ارائه دهیم.

کنترلرهای رابط باس برای برقراری ارتباط داده قابل اعتماد بین میکروکنترلرها، پردازنده‌ها، حسگرها و دستگاه‌های جانبی در معماری‌های مختلف باس اهمیت زیادی دارند. درک عملکرد، روش‌های ارتباطی و کاربردهای آن‌ها می‌تواند به مهندسان کمک کند تا راهکار مناسب را بر اساس نیازهای خاص سیستم خود انتخاب کنند. کنترلر رابط مناسب همچنین می‌تواند سازگاری با پروتکل ارتباطی انتخاب‌شده، معماری سیستم و محیط کاری را تضمین کند.
