بهترین خازن‌های سرامیکی چندلایه: تولیدکنندگان برتر و تأمین

با کوچک‌تر، سریع‌تر و یکپارچه‌تر شدن روزافزون تجهیزات الکترونیکی، تقاضا برای MLCCهای کوچک، با ظرفیت بالا و قابلیت اطمینان بالا به‌سرعت در حال افزایش است. با توجه به وجود انواع، مشخصات و تولیدکنندگان متعدد MLCC در سراسر جهان، انتخاب خازن مناسب و تأمین آن از یک تأمین‌کننده قابل اعتماد می‌تواند چالش‌برانگیز باشد. در این مقاله، بازار خازن‌های سرامیکی چندلایه و تولیدکنندگان اصلی خازن‌های سرامیکی چندلایه را بررسی می‌کنیم و همچنین EASTECH را به‌عنوان یک شریک قابل اعتماد برای تأمین MLCC معرفی خواهیم کرد.

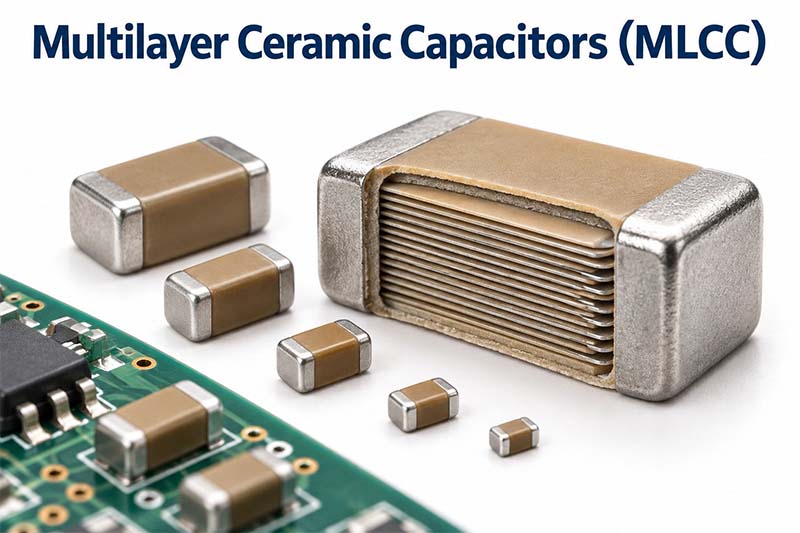

خازن‌های سرامیکی چندلایه (MLCC) چیستند؟

خازن‌های سرامیکی چندلایه (MLCC) قطعات الکترونیکی غیرفعالی هستند که انرژی الکتریکی را ذخیره و آزاد می‌کنند. این خازن‌ها به‌طور گسترده در مدارهای الکترونیکی مدرن برای جداسازی، فیلتر کردن، حذف نویز، تثبیت منبع تغذیه و کوپلینگ سیگنال استفاده می‌شوند. MLCC مخفف عبارت Multilayer Ceramic Capacitor است و به ساختار داخلی آن اشاره دارد که از لایه‌های متناوب دی‌الکتریک سرامیکی و الکترودهای فلزی تشکیل شده است.

MLCCها از چندین لایه روی‌هم‌چیده دی‌الکتریک و الکترود تشکیل شده‌اند. این لایه‌ها در واقع چندین خازن را تشکیل می‌دهند که در داخل یک قطعه فشرده به‌صورت موازی به یکدیگر متصل شده‌اند. افزایش تعداد لایه‌های فعال و کاهش ضخامت دی‌الکتریک می‌تواند ظرفیت خازنی را به میزان قابل‌توجهی افزایش دهد و در عین حال اندازه کوچک قطعه حفظ شود.

مقایسه خازن سرامیکی چندلایه با خازن‌های الکترولیتی و تانتالیوم

هنگام انتخاب خازن برای یک مدار الکترونیکی، خازن‌های سرامیکی چندلایه (MLCC)، خازن‌های الکترولیتی و خازن‌های تانتالیوم هرکدام ویژگی‌های الکتریکی متفاوتی دارند و برای کاربردهای مختلف مناسب هستند. انتخاب خازن به عواملی مانند ظرفیت، ولتاژ نامی، فرکانس، ESR، اندازه، دما، قطبیت و الزامات قابلیت اطمینان بستگی دارد.

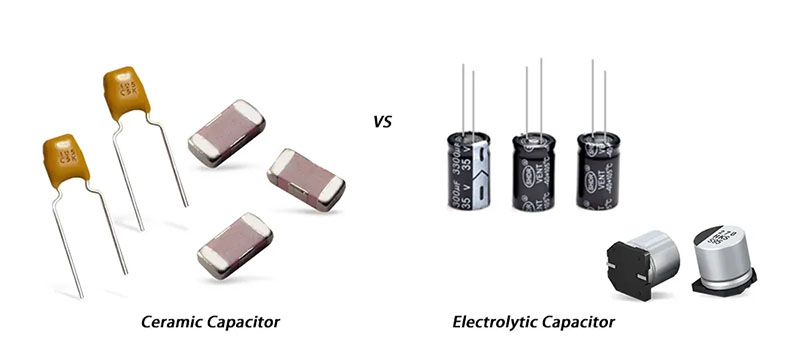

MLCC در مقایسه با خازن‌های الکترولیتی

MLCCها و خازن‌های الکترولیتی در بسیاری از مدارهای تغذیه و الکترونیکی عملکردهای متفاوتی دارند.

MLCCها معمولاً ESR و ESL پایین‌تری دارند و به همین دلیل برای فیلتر کردن نویز با فرکانس بالا و ارائه پاسخ سریع به گذراها بسیار مناسب هستند. همچنین پکیج‌های کوچک نصب سطحی آن‌ها را برای طراحی‌های فشرده PCB مناسب می‌کند.

در مقابل، خازن‌های الکترولیتی می‌توانند مقادیر بسیار بالاتری از ظرفیت خازنی را ارائه دهند و برای ذخیره انرژی حجمی و فیلتر کردن فرکانس پایین مفید هستند. این خازن‌ها معمولاً در منابع تغذیه، مدارهای باس DC، تجهیزات صوتی و سایر کاربردهایی که به ظرفیت خازنی بالا نیاز دارند استفاده می‌شوند.

MLCC در مقایسه با خازن‌های تانتالیوم

MLCCها و خازن‌های تانتالیوم را می‌توان در کاربردهایی مانند مدیریت توان، فیلتر کردن و جداسازی استفاده کرد، اما ویژگی‌های متفاوتی دارند.

MLCCها قطبیت ندارند و معمولاً عملکرد بسیار خوبی در فرکانس بالا، ESR پایین و پکیج‌های بسیار کوچک ارائه می‌دهند. با این حال، MLCCهای کلاس 2 مانند X5R و X7R ممکن است تحت بایاس DC کاهش قابل‌توجهی در ظرفیت خازنی داشته باشند، به‌ویژه زمانی که نسبت ولتاژ اعمال‌شده به ولتاژ نامی افزایش می‌یابد.

خازن‌های تانتالیوم قطبی هستند و به ارائه ظرفیت خازنی نسبتاً بالا در یک پکیج فشرده با ویژگی‌های پایدار شناخته می‌شوند. این خازن‌ها می‌توانند زمانی مفید باشند که مدار به یک خازن فشرده با ظرفیت بالاتر و ESR نسبتاً پایین نیاز داشته باشد.

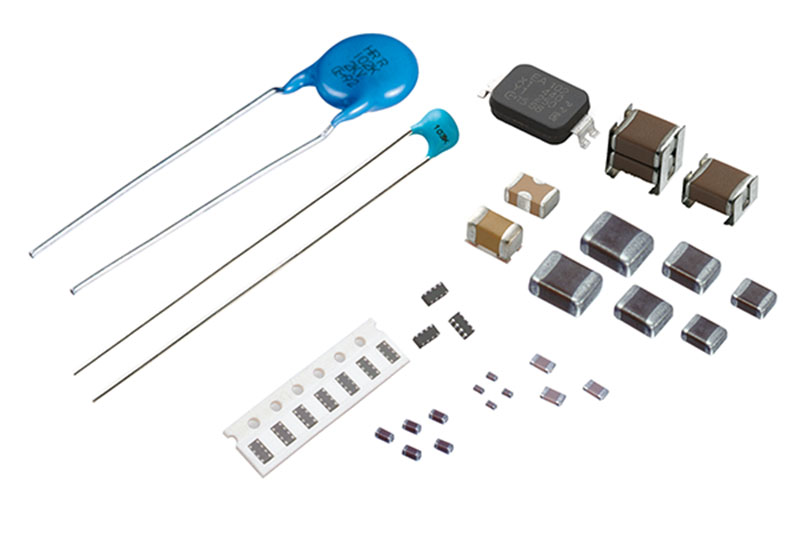

انواع خازن‌های سرامیکی چندلایه

خازن‌های سرامیکی چندلایه (MLCC) را می‌توان بر اساس مواد دی‌الکتریک، ویژگی‌های دمایی، پایداری ظرفیت خازنی و الزامات کاربردی دسته‌بندی کرد. دو دسته اصلی شامل خازن‌های سرامیکی کلاس 1 و کلاس 2 هستند.

1. MLCCهای کلاس 1

MLCCهای کلاس 1 برای کاربردهایی طراحی شده‌اند که به پایداری بالا، تلفات پایین و ویژگی‌های دقیق ظرفیت خازنی نیاز دارند. این خازن‌ها معمولاً ثابت دی‌الکتریک پایین‌تری نسبت به خازن‌های کلاس 2 دارند، اما پایداری حرارتی عالی و تغییرات بسیار کم ظرفیت خازنی در برابر ولتاژ اعمال‌شده ارائه می‌دهند.

رایج‌ترین دی‌الکتریک کلاس 1، C0G/NP0 است.

MLCCهای C0G/NP0 پایداری حرارتی عالی، ضریب اتلاف پایین و ظرفیت خازنی بسیار پایدار ارائه می‌دهند. این خازن‌ها معمولاً در موارد زیر استفاده می‌شوند:

مدارهای RF و مایکروویو

نوسان‌سازها و مدارهای تشدید

مدارهای زمان‌بندی

فیلتر کردن سیگنال

مدارهای آنالوگ دقیق

تجهیزات مخابراتی

2. MLCCهای کلاس 2

MLCCهای کلاس 2 از دی‌الکتریک‌های سرامیکی با ثابت دی‌الکتریک بالاتر استفاده می‌کنند که امکان دستیابی به مقادیر بسیار بالاتر ظرفیت خازنی را در یک پکیج نسبتاً کوچک فراهم می‌کند. با این حال، ظرفیت خازنی آن‌ها نسبت به MLCCهای کلاس 1 بیشتر تحت تأثیر دما، ولتاژ DC اعمال‌شده و پدیده پیرشدگی قرار می‌گیرد.

انواع رایج دی‌الکتریک کلاس 2 شامل X5R، X7R، X6S، X7S، X8R و X8L هستند.

این MLCCها به‌طور گسترده برای موارد زیر استفاده می‌شوند:

جداسازی منابع تغذیه

مدارهای بای‌پس

فیلتر کردن ولتاژ

حذف نویز

مدیریت توان

تجهیزات الکترونیکی مصرفی

تجهیزات الکترونیکی خودرو

تجهیزات صنعتی

چگونه بهترین خازن‌های سرامیکی چندلایه را انتخاب کنیم؟

برای بیشتر کاربردهای انتخاب MLCC، انواع C0G/NP0، X5R و X7R اهمیت ویژه‌ای دارند.

C0G/NP0 معمولاً زمانی انتخاب می‌شود که پایداری ظرفیت و تلفات کم، مهم‌تر از دستیابی به ظرفیت بسیار بالا باشد.

X5R ظرفیت نسبتاً بالایی را در یک پکیج کوچک ارائه می‌دهد و به‌طور گسترده در کاربردهای عمومی جداسازی و مدیریت توان استفاده می‌شود.

X7R در مقایسه با X5R محدوده دمای کاری گسترده‌تری دارد و معمولاً در کاربردهای خودرویی، صنعتی و سایر کاربردهایی که به پایداری دمایی بیشتری نیاز دارند، استفاده می‌شود.

یکی از ملاحظات مهم در مورد MLCCهای کلاس 2، بایاس DC است. ظرفیت مؤثر یک خازن X5R یا X7R ممکن است با افزایش ولتاژ DC اعمال‌شده کاهش یابد. بنابراین، مهندسان باید ولتاژ کاری واقعی را در نظر بگیرند و MLCC را صرفاً بر اساس ظرفیت نامی آن انتخاب نکنند.

برای مثال، C0G/NP0 می‌تواند برای یک مدار RF دقیق مناسب باشد، در حالی که X7R ممکن است برای جداسازی در کاربردهای خودرویی مناسب‌تر باشد و X5R نیز معمولاً برای کاربردهای فشرده مدیریت توان در لوازم الکترونیکی مصرفی انتخاب می‌شود.

چرا خازن‌های سرامیکی چندلایه برای تجهیزات الکترونیکی مهم هستند؟

کوچک‌سازی مداوم گوشی‌های هوشمند، رایانه‌ها، تجهیزات الکترونیکی خودرو، تجهیزات صنعتی، تجهیزات مخابراتی و سایر محصولات الکترونیکی، تقاضا برای قطعات پسیو فشرده را افزایش داده است. MLCCها می‌توانند ظرفیت قابل‌توجهی را در فضای بسیار کمی ارائه دهند و به همین دلیل به یکی از اجزای مهم در طراحی PCBهای با تراکم بالا تبدیل شده‌اند.

MLCCها همچنین در طیف گسترده‌ای از اندازه‌های پکیج، مقادیر ظرفیت، ولتاژهای نامی، انواع دی‌الکتریک و مشخصات دمایی عرضه می‌شوند. نسخه‌های تخصصی برای کاربردهای demanding مانند خودرو، صنعت، هوافضا، تجهیزات نظامی، RF و سیستم‌های ولتاژ بالا طراحی شده‌اند.

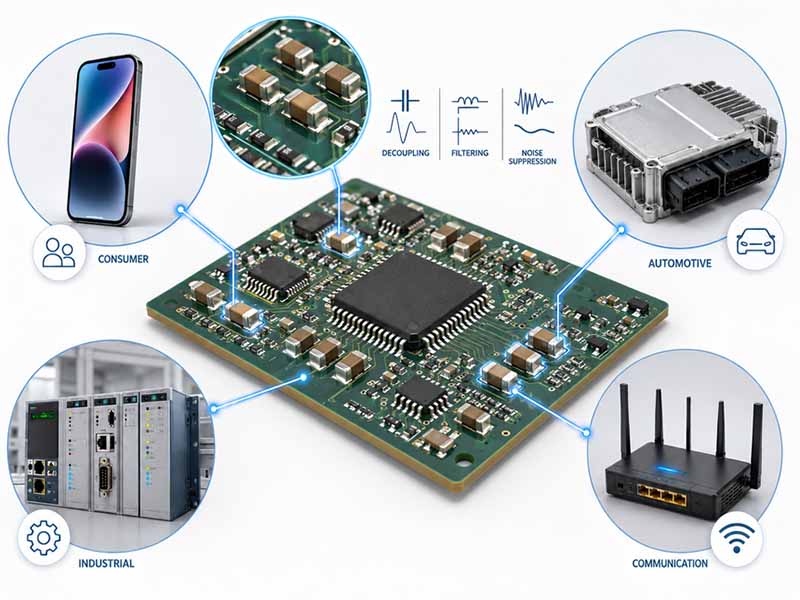

خازن‌های سرامیکی چندلایه برای چه مواردی استفاده می‌شوند؟

خازن‌های سرامیکی چندلایه (MLCC) به‌طور گسترده در مدارهای الکترونیکی برای فیلتر کردن، جداسازی، بای‌پس، حذف نویز و ذخیره انرژی استفاده می‌شوند.

فیلتر کردن منبع تغذیه: MLCCها نوسانات ولتاژ را صاف کرده و نویز AC و ریپل ناخواسته را روی خطوط تغذیه کاهش می‌دهند.

جداسازی و بای‌پس: این خازن‌ها در نزدیکی پایه‌های تغذیه IC قرار می‌گیرند تا جریان گذرای محلی را تأمین کرده و نویز با فرکانس بالا را حذف کنند.

فیلتر کردن سیگنال: MLCCها را می‌توان با مقاومت‌ها و سلف‌ها ترکیب کرد تا فیلترهایی تشکیل دهند که فرکانس‌های ناخواسته را از سیگنال‌های آنالوگ و دیجیتال حذف کنند.

حذف نویز: MLCCها به کاهش تداخل الکترومغناطیسی (EMI) و نویز الکتریکی با فرکانس بالا کمک می‌کنند.

کوپلینگ و مسدودسازی DC: برخی MLCCها برای عبور سیگنال‌های AC و در عین حال مسدود کردن مؤلفه‌های DC در مدارهای پردازش سیگنال استفاده می‌شوند.

مدارهای زمان‌بندی و تنظیم: خازن‌های سرامیکی پایدار مانند انواع C0G/NP0 در نوسان‌سازها، مدارهای تشدید و کاربردهای کنترل فرکانس استفاده می‌شوند.

تجهیزات الکترونیکی خودرو: MLCCهای دارای گرید خودرویی در واحدهای کنترل موتور، سیستم‌های ADAS، سیستم‌های اطلاعات و سرگرمی، خودروهای برقی، سیستم‌های مدیریت باتری و سایر تجهیزات الکترونیکی خودرو استفاده می‌شوند.

لوازم الکترونیکی مصرفی: گوشی‌های هوشمند، تبلت‌ها، لپ‌تاپ‌ها، تلویزیون‌ها، دوربین‌ها، دستگاه‌های پوشیدنی و سایر دستگاه‌های فشرده ممکن است حاوی صدها یا حتی هزاران MLCC باشند.

تجهیزات صنعتی و مخابراتی: MLCCها در منابع تغذیه، تجهیزات شبکه، سرورها، ایستگاه‌های پایه و سیستم‌های کنترل صنعتی استفاده می‌شوند.

مزیت اصلی MLCCها این است که می‌توانند مشخصات الکتریکی موردنیاز را در حالی ارائه دهند که فضای بسیار کمی روی PCB اشغال می‌کنند. اندازه کوچک، ESR پایین، ESL پایین، قابلیت کار در فرکانس‌های بالا و محدوده گسترده ظرفیت و ولتاژ نامی، آن‌ها را به گزینه‌ای مناسب برای طراحی‌های الکترونیکی با تراکم بالا تبدیل می‌کند.

برای مثال، یک گوشی هوشمند ممکن است از MLCCها در مدارهای مدیریت توان، پردازنده، حافظه، RF، صوت و ارتباطات استفاده کند، در حالی که یک خودروی برقی می‌تواند از MLCCهای تخصصی در الکترونیک قدرت، ADAS، سیستم‌های اطلاعات و سرگرمی و سیستم‌های مدیریت باتری استفاده کند.

بازار خازن‌های سرامیکی چندلایه

طبق گزارش MarketsandMarkets، پیش‌بینی می‌شود بازار جهانی MLCC از حدود 15.00 میلیارد دلار آمریکا در سال 2025 به 21.93 میلیارد دلار تا سال 2030 افزایش یابد که نشان‌دهنده نرخ رشد مرکب سالانه (CAGR) برابر با 7.9% است. یک مطالعه اخیر دیگر از Fortune Business Insights، ارزش بازار را در سال 2025 حدود 15.17 میلیارد دلار برآورد کرده و پیش‌بینی می‌کند که این رقم تا سال 2034 به 30.29 میلیارد دلار برسد. تفاوت میان این برآوردها عمدتاً ناشی از تفاوت در تعاریف بازار، روش‌شناسی و دوره‌های پیش‌بینی است.

لوازم الکترونیکی مصرفی همچنان یکی از حوزه‌های اصلی کاربرد هستند. گوشی‌های هوشمند، لپ‌تاپ‌ها، تبلت‌ها، دستگاه‌های پوشیدنی و سایر محصولات الکترونیکی فشرده برای جداسازی توان، فیلتر کردن و حذف نویز به تعداد زیادی MLCC نیاز دارند. کوچک‌سازی مداوم دستگاه‌ها همچنین تقاضا برای پکیج‌های کوچک‌تر MLCC با چگالی ظرفیت بالاتر را افزایش می‌دهد.

تجهیزات الکترونیکی خودرو یکی دیگر از عوامل مهم رشد بازار است. افزایش استفاده از تجهیزات الکترونیکی در خودروها، همراه با رشد خودروهای برقی، ADAS، اتصال‌پذیری و سیستم‌های پیشرفته اطلاعات و سرگرمی، موجب افزایش تقاضا برای MLCCهای دارای گرید خودرویی با قابلیت اطمینان بالا و مشخصات الکتریکی تخصصی شده است. MarketsandMarkets بخش خودرو را یکی از بخش‌های با رشد سریع‌تر در بازار MLCC معرفی می‌کند.

5G و ارتباطات مخابراتی نیز از رشد بازار حمایت می‌کنند. زیرساخت‌های مخابراتی برای فیلتر کردن فرکانس بالا، جداسازی و مدیریت توان به MLCC نیاز دارند. بنابراین، توسعه ایستگاه‌های پایه 5G و سلول‌های کوچک، تقاضای بیشتری برای MLCCهای فشرده و با عملکرد بالا ایجاد می‌کند.

علاوه بر این، رشد سرورهای هوش مصنوعی، مراکز داده و رایانش با عملکرد بالا باعث افزایش تقاضا برای قطعات پسیو پیشرفته شده است. این سیستم‌ها به معماری‌های پیشرفته‌تر تأمین توان و الکترونیک پرسرعت نیاز دارند و در نتیجه از تقاضا برای MLCCهای با ظرفیت بالا، امپدانس پایین و قابلیت اطمینان بالا حمایت می‌کنند.

اگرچه لوازم الکترونیکی مصرفی همچنان یک حوزه کاربردی مهم هستند، برقی‌سازی خودرو، سرورهای هوش مصنوعی، مراکز داده، زیرساخت 5G و رایانش پیشرفته به منابع مهم‌تری برای تقاضا تبدیل می‌شوند.

تولیدکنندگان اصلی خازن‌های سرامیکی چندلایه

صنعت خازن‌های سرامیکی چندلایه (MLCC) بسیار متمرکز است و تعداد نسبتاً محدودی از تولیدکنندگان سهم بزرگی از تقاضای جهانی را تأمین می‌کنند. تولیدکنندگان اصلی MLCC شامل شرکت‌هایی از ژاپن، کره جنوبی، تایوان، ایالات متحده و چین هستند. Murata Manufacturing، Samsung Electro-Mechanics، Taiyo Yuden، TDK Corporation، KYOCERA AVX و Yageo به‌طور مستمر در میان تأمین‌کنندگان اصلی MLCC در جهان قرار دارند.

تولیدکنندگان MLCC عمدتاً بر اساس چگالی ظرفیت، کوچک‌سازی، فناوری دی‌الکتریک، قابلیت اطمینان، ولتاژهای نامی، استانداردهای خودرویی، ظرفیت تولید و قابلیت‌های زنجیره تأمین با یکدیگر رقابت می‌کنند. تولید پیشرفته MLCC به پردازش دقیق مواد سرامیکی، لایه‌های دی‌الکتریک بسیار نازک، چاپ دقیق الکترودها و انباشت قابل‌اعتماد لایه‌های متعدد نیاز دارد.

1. Murata Electronics

Murata Manufacturing یکی از تولیدکنندگان برجسته MLCC در جهان است. سبد محصولات MLCC این شرکت شامل محصولات با اندازه پکیج بسیار کوچک، محصولات با ظرفیت بالا، قطعات دارای گرید خودرویی و محصولات برای کاربردهای فرکانس بالا است.

مزیت‌های رقابتی Murata شامل مواد سرامیکی پیشرفته، فناوری تولید چندلایه، کوچک‌سازی و تولید یکپارچه عمودی است.

2. Samsung Electro-Mechanics

Samsung Electro-Mechanics یکی دیگر از تأمین‌کنندگان اصلی MLCC در جهان است. محصولات این شرکت در گوشی‌های هوشمند، تجهیزات الکترونیکی خودرو، تجهیزات صنعتی و سیستم‌های رایانشی استفاده می‌شوند.

این شرکت تمرکز بیشتری بر MLCCهای خودرویی و قطعات پیشرفته برای سرورهای هوش مصنوعی و مراکز داده داشته است. داده‌های اخیر صنعت نیز نشان‌دهنده تقاضای قوی برای MLCCهای پیشرفته از سوی پلتفرم‌های سرور هوش مصنوعی است.

3. Taiyo Yuden

Taiyo Yuden یک تولیدکننده بزرگ ژاپنی است که در زمینه خازن‌های سرامیکی و سایر قطعات پسیو تخصص دارد. سبد محصولات MLCC این شرکت شامل محصولاتی برای لوازم الکترونیکی مصرفی کوچک‌شده، تجهیزات ارتباطی، کاربردهای خودرویی و سیستم‌های صنعتی است.

4. TDK Corporation

TDK Corporation دارای سبد گسترده‌ای از قطعات پسیو شامل MLCCها، سلف‌ها، فیلترها، فریت‌ها و سایر قطعات الکترونیکی است. محصولات MLCC این شرکت برای کاربردهای مصرفی، خودرویی، صنعتی و مخابراتی ارائه می‌شوند.

5. KYOCERA AVX

KYOCERA AVX یک تولیدکننده جهانی قطعات الکترونیکی پیشرفته است و طیف گسترده‌ای از خازن‌های سرامیکی چندلایه (MLCC) را برای کاربردهای تجاری، خودرویی، صنعتی، هوافضا، نظامی، RF و سایر کاربردهای demanding ارائه می‌دهد. سبد محصولات MLCC این شرکت شامل فرمولاسیون‌های دی‌الکتریک کلاس 1 و کلاس 2 است و محصولاتی با طیف گسترده‌ای از اندازه‌های پکیج، مقادیر ظرفیت، ولتاژهای نامی و گزینه‌های ترمینال ارائه می‌کند.

6. Yageo

Yageo یک تولیدکننده بزرگ قطعات پسیو مستقر در تایوان با سبد گسترده‌ای از MLCC است. محصولات این شرکت در لوازم الکترونیکی مصرفی، تجهیزات صنعتی، تجهیزات الکترونیکی خودرو و سایر کاربردها استفاده می‌شوند.

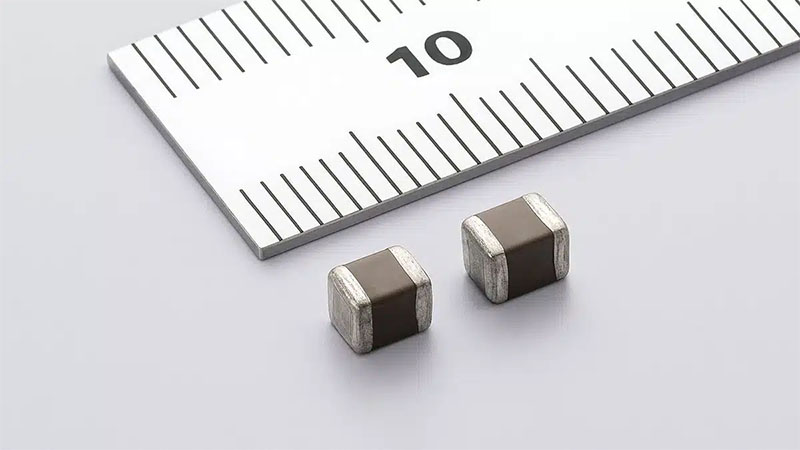

Eastech: شریک تأمین MLCC شما

با ادامه رشد تقاضا برای خازن‌های سرامیکی چندلایه در لوازم الکترونیکی مصرفی، کاربردهای خودرویی، صنعتی، مخابراتی و سایر کاربردها، تأمین قابل‌اعتماد قطعات اهمیت فزاینده‌ای پیدا کرده است. EASTECH طیف گسترده‌ای از قطعات الکترونیکی، از جمله خازن‌های سرامیکی چندلایه (MLCC)، را برای پشتیبانی از نیازهای متنوع طراحی و تولید الکترونیکی ارائه می‌دهد.

قابلیت‌های زنجیره تأمین ما فراتر از تأمین قطعات منفرد است. EASTECH Top Supply با تأمین بر اساس BOM، خرید چندبرندی، بررسی موجودی قطعات، تأمین قطعات جایگزین و هماهنگی تأمین، از مشتریان پشتیبانی می‌کند و به کاهش پیچیدگی خرید و بهبود تداوم تأمین کمک می‌کند. با اتصال مشتریان به شبکه گسترده‌ای از تولیدکنندگان و کانال‌های توزیع، می‌توانیم به شرایط متغیر بازار پاسخ داده و به مشتریان در رفع چالش‌های مربوط به زمان تحویل و نیازهای تأمین کمک کنیم.

چه در حال تأمین C0G/NP0، X5R، X7R، MLCCهای ولتاژ بالا، دارای گرید خودرویی یا سایر MLCCهای تخصصی باشید، EASTECH Top Supply می‌تواند به ساده‌سازی تأمین قطعات کمک کرده و راهکارهایی متناسب با نیازهای خاص شما ارائه دهد.

نتیجه‌گیری: درک اینکه خازن‌های سرامیکی چندلایه برای چه مواردی استفاده می‌شوند، به مهندسان و تیم‌های خرید کمک می‌کند تا دی‌الکتریک، ظرفیت، ولتاژ نامی، اندازه پکیج و سطح قابلیت اطمینان مناسب را برای هر کاربرد انتخاب کنند. انتخاب تولیدکننده مناسب MLCC و حفظ یک زنجیره تأمین قابل‌اعتماد در شرایط محدودیت عرضه اهمیت زیادی دارد. EASTECH با دسترسی به طیف گسترده‌ای از قطعات الکترونیکی و منابع تأمین، به مشتریان کمک می‌کند راهکارهای مناسب MLCC را از تولیدکنندگان پیشرو پیدا کنند و از نیازهای تأمین قطعات آن‌ها در کاربردهای متنوع پشتیبانی می‌کند.
