ترانزیستورهای BJT و MOSFET چیستند؟

ترانزیستورها از اجزای اساسی مدارهای الکترونیکی مدرن هستند و نقش مهمی در سوئیچینگ، تقویت و کنترل توان ایفا می‌کنند. در میان انواع مختلف ترانزیستورهای موجود، BJTها و MOSFETها از پرکاربردترین انواع هستند. اگرچه هر دو می‌توانند جریان را در یک مدار کنترل کنند، اما عملکرد متفاوتی دارند و از نظر ویژگی‌ها، مزایا و کاربردها با یکدیگر تفاوت دارند. در این مقاله بررسی می‌کنیم که BJTها و MOSFETها چه هستند، تفاوت بین BJTها و MOSFETها چیست و چه کاربردهایی دارند.

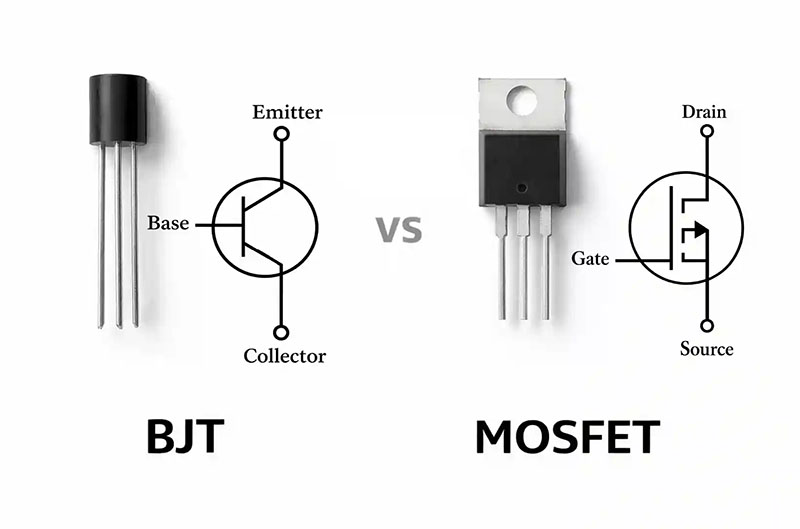

ترانزیستورهای BJT و MOSFET چیستند

ترانزیستور BJT چیست؟

BJT (ترانزیستور پیوند دوقطبی) یک قطعه نیمه‌رسانای سه‌پایه است که جریان را با استفاده از جریان کوچکی که به پایه اعمال می‌شود، کنترل می‌کند. سه پایه آن شامل امیتر، بیس و کلکتور هستند. هنگامی که جریان مناسب به بیس اعمال شود، ترانزیستور اجازه می‌دهد جریان بزرگ‌تری بین کلکتور و امیتر عبور کند و به همین دلیل BJTها برای کاربردهای سوئیچینگ و تقویت سیگنال مناسب هستند.

ترانزیستور MOSFET چیست؟

MOSFET (ترانزیستور اثر میدان فلز-اکسید-نیمه‌رسانا) یک ترانزیستور سه‌پایه است که جریان را عمدتاً از طریق ولتاژ اعمال‌شده به گیت کنترل می‌کند. پایه‌های آن شامل سورس، گیت و درین هستند. ولتاژ گیت یک میدان الکتریکی ایجاد می‌کند که جریان عبوری بین سورس و درین را کنترل می‌کند. از آنجا که گیت به جریان حالت پایدار بسیار کمی نیاز دارد، MOSFETها به‌طور گسترده برای سوئیچینگ کارآمد و مدیریت توان استفاده می‌شوند.

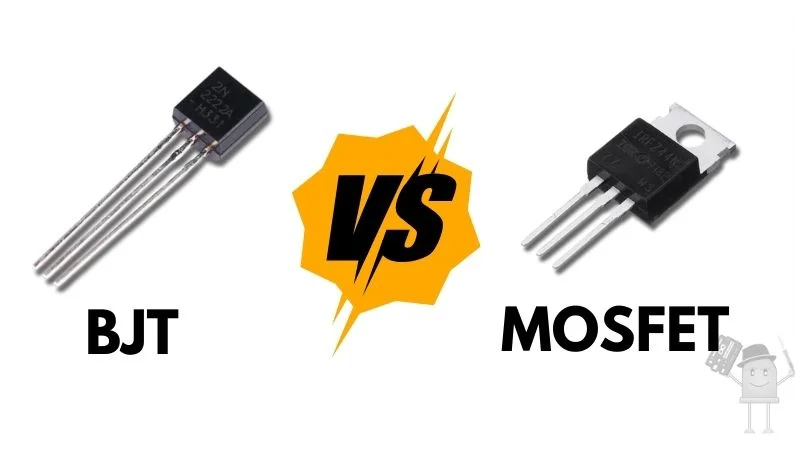

MOSFET در مقابل ترانزیستورهای BJT

BJT - ترانزیستور پیوند دوقطبی

BJT یک ترانزیستور کنترل‌شونده با جریان است. این ترانزیستور از مقدار کمی جریان عبوری از یکی از پایه‌ها برای تنظیم جریان بسیار بزرگ‌تری که از دو پایه دیگر عبور می‌کند، استفاده می‌کند.

یک BJT دارای سه پایه است:

امیتر - محل ورود یا خروج جریان، بسته به نوع ترانزیستور

بیس - پایه کنترل

کلکتور - مسیری که جریان اصلی از آن عبور می‌کند

هنگامی که جریان کمی به بیس وارد می‌کنید، این جریان "مسیر را باز می‌کند" و اجازه می‌دهد جریان به‌مراتب بزرگ‌تری از کلکتور به امیتر عبور کند. به همین دلیل BJTها اغلب به‌عنوان تقویت‌کننده‌های جریان توصیف می‌شوند - جریان بسیار کوچک بیس، جریان بسیار بزرگ‌تری در کلکتور را کنترل می‌کند.

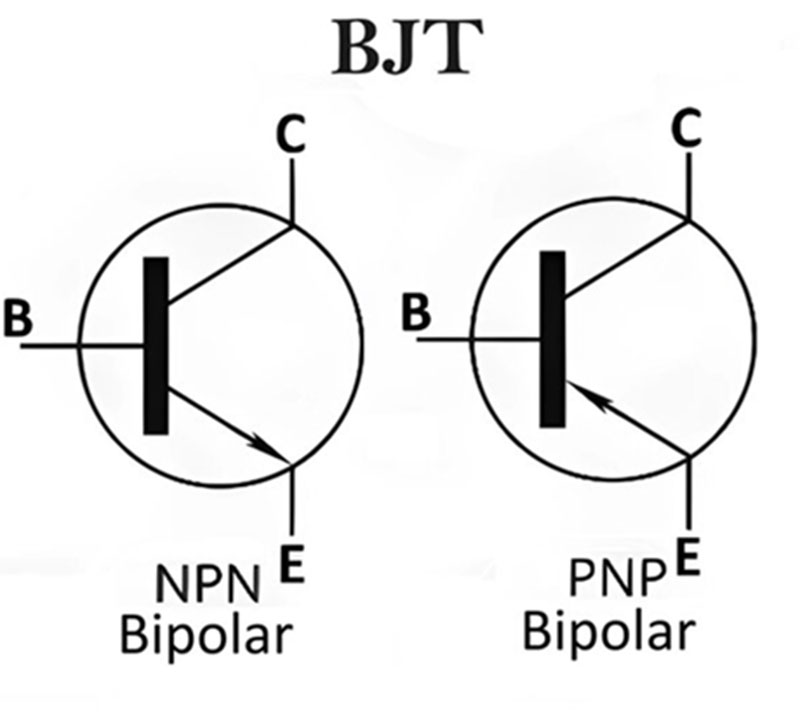

NPN و PNP

NPN - رایج‌ترین نوع است. هنگامی که ولتاژ مثبت نسبت به امیتر به بیس اعمال شود، جریان از کلکتور به امیتر عبور می‌کند. این ترانزیستور زمانی روشن می‌شود که جریان وارد بیس شود.

PNP - نوع مکمل آن است. جریان از امیتر به کلکتور عبور می‌کند و زمانی روشن می‌شود که جریان از بیس خارج شود یا ولتاژ بیس از ولتاژ امیتر پایین‌تر باشد.

در عمل، ترانزیستورهای NPN بیشتر مورد استفاده قرار می‌گیرند، زیرا معمولاً بازده و سرعت بالاتری دارند؛ در حالی که ترانزیستورهای PNP اغلب همراه با NPNها در پیکربندی‌های پوش-پول یا برای سوئیچینگ سمت بالا استفاده می‌شوند.

از آنجا که بیس برای روشن ماندن به جریان مداوم نیاز دارد، BJTها می‌توانند توان بیشتری از مدار راه‌انداز دریافت کنند. این ترانزیستورها به‌طور گسترده در مدارهای آنالوگ، تقویت‌کننده‌های صوتی و کاربردهای سوئیچینگ با توان کم تا متوسط استفاده می‌شوند.

MOSFET - ترانزیستور اثر میدان فلز-اکسید-نیمه‌رسانا

MOSFET یک ترانزیستور کنترل‌شونده با ولتاژ است. این ترانزیستور به‌جای تکیه بر جریان ورودی، از میدان الکتریکی ایجادشده توسط ولتاژ برای روشن یا خاموش کردن جریان استفاده می‌کند.

یک MOSFET نیز دارای سه پایه است:

سورس - منبع حامل‌های بار

گیت - پایه کنترل که توسط یک لایه نازک اکسیدی از کانال عایق شده است

درین - محلی که جریان از آن خارج می‌شود

هنگامی که ولتاژی به گیت اعمال می‌شود، یک میدان الکتریکی ایجاد می‌کند که حامل‌های بار را در کانال بین سورس و درین جذب یا دفع می‌کند. این میدان عملاً مسیر رسانا را باز یا بسته کرده و عبور جریان را امکان‌پذیر یا مسدود می‌کند.

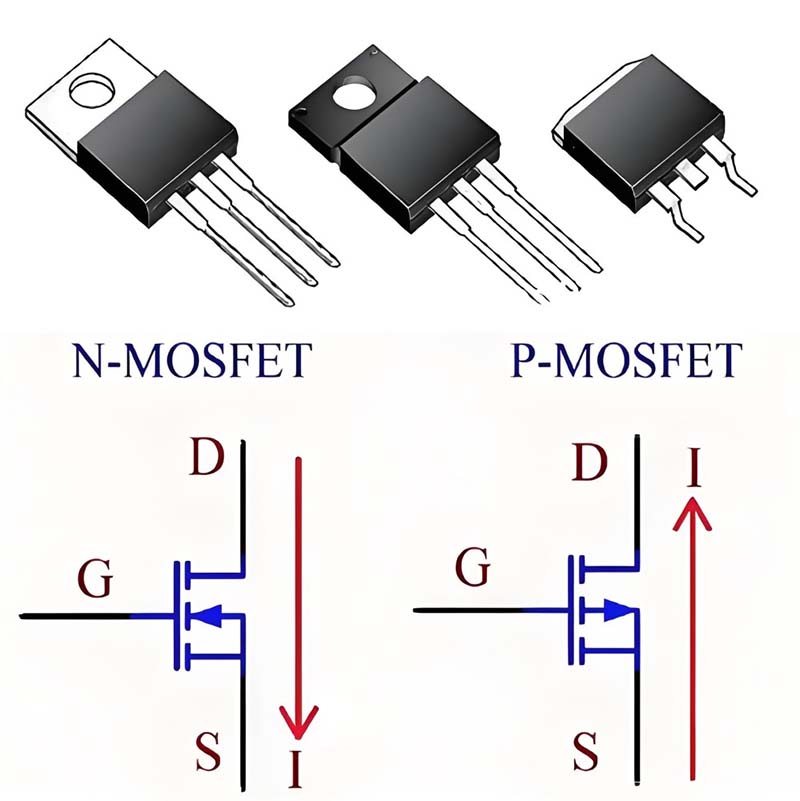

کانال N و کانال P

MOSFET کانال N (NMOS) - با استفاده از الکترون‌ها هدایت می‌کند. هنگامی روشن می‌شود که ولتاژ گیت از ولتاژ سورس بیشتر شود. MOSFETهای کانال N بیشترین کاربرد را دارند، زیرا الکترون‌ها سریع‌تر از حفره‌ها حرکت می‌کنند و در نتیجه عملکرد سوئیچینگ بهتر و مقاومت روشن پایین‌تری ارائه می‌دهند.

MOSFET کانال P (PMOS) - با استفاده از "حفره‌ها" (فقدان الکترون‌ها) هدایت می‌کند. هنگامی روشن می‌شود که ولتاژ گیت از ولتاژ سورس پایین‌تر کشیده شود. قطعات کانال P معمولاً برای سوئیچینگ سمت بالا و در منطق CMOS مکمل در کنار ترانزیستورهای NMOS استفاده می‌شوند.

بزرگ‌ترین مزیت MOSFETها به‌طور کلی چیست؟ گیت از نظر الکتریکی عایق است، بنابراین MOSFET تقریباً هیچ جریان ورودی در حالت پایدار مصرف نمی‌کند - تنها به یک سیگنال ولتاژ نیاز دارد. این ویژگی MOSFETها را بسیار کم‌مصرف و مناسب برای سوئیچینگ با سرعت بالا، منابع تغذیه، کنترل موتور و مدارهای منطقی دیجیتال می‌کند. تقریباً تمام ریزپردازنده‌ها بر پایه MOSFET ساخته شده‌اند.

ویژگی‌های ترانزیستورهای BJT

بهره جریان مناسب

BJTها می‌توانند از جریان نسبتاً کمی در بیس برای کنترل جریان بسیار بزرگ‌تری در کلکتور استفاده کنند و بهره جریان مناسبی ارائه دهند. این ویژگی آن‌ها را برای کاربردهایی مانند تقویت صدا و پردازش سیگنال‌های آنالوگ مناسب می‌کند.

خطی بودن عالی

BJTها معمولاً در مدارهای تقویت‌کننده آنالوگ خطی بودن خوبی ارائه می‌دهند و امکان تقویت سیگنال‌های ورودی با دقت نسبتاً بالا را فراهم می‌کنند. به همین دلیل، آن‌ها به‌طور گسترده در تقویت‌کننده‌های صوتی و سایر کاربردهای آنالوگ استفاده می‌شوند.

نیاز به جریان ورودی مداوم

BJTها برای حفظ حالت کاری خود به جریان بیس نیاز دارند، به این معنی که ورودی مقداری توان مصرف می‌کند. در مقایسه با MOSFETها، این ویژگی باعث می‌شود BJTها برای کاربردهای کم‌توان و دستگاه‌های باتری‌محور گزینه کمتری داشته باشند.

سرعت سوئیچینگ نسبتاً پایین

BJTها هنگام سوئیچینگ نیاز به ذخیره و آزادسازی بار دارند که می‌تواند عملکرد آن‌ها را در فرکانس‌های بالا محدود کند. در نتیجه، آن‌ها معمولاً نسبت به بسیاری از MOSFETها برای کاربردهای سوئیچینگ با سرعت بالا مناسب نیستند.

ویژگی‌های ترانزیستورهای MOSFET

امپدانس ورودی بالا و توان راه‌اندازی پایین

MOSFETها عمدتاً توسط ولتاژ اعمال‌شده به گیت کنترل می‌شوند. از آنجا که گیت تقریباً به هیچ جریان ورودی مداومی نیاز ندارد، MOSFETها به توان راه‌اندازی کمی نیاز دارند و به‌ویژه برای دستگاه‌های کم‌توان و باتری‌محور مناسب هستند.

عملکرد سوئیچینگ سریع

MOSFETها می‌توانند به‌سرعت روشن و خاموش شوند و به همین دلیل برای کاربردهای سوئیچینگ با فرکانس بالا بسیار مناسب هستند. آن‌ها معمولاً در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، مدارهای کنترل موتور و سایر تجهیزات الکترونیک قدرت استفاده می‌شوند.

تلفات هدایتی پایین

بسیاری از MOSFETها دارای مقاومت روشن پایین (RDS(on)) هستند که به کاهش تلفات توان و تولید گرما هنگام هدایت جریان کمک می‌کند. این ویژگی می‌تواند بازده کلی مدار الکترونیکی را بهبود دهد.

حساسیت به تخلیه الکترواستاتیکی

لایه عایق نازک گیت MOSFET می‌تواند نسبت به تخلیه الکترواستاتیکی (ESD) و ولتاژ بیش از حد گیت حساس باشد. بنابراین هنگام جابه‌جایی، نصب و طراحی مدار باید حفاظت مناسب در برابر ESD و حفاظت گیت در نظر گرفته شود.

تأثیر دما بر عملکرد هدایت

مقاومت روشن MOSFET معمولاً با افزایش دما افزایش می‌یابد و در نتیجه تلفات هدایتی بیشتر می‌شود. بنابراین در کاربردهای توان بالا، استفاده از سیستم مناسب مدیریت حرارتی و خنک‌کاری برای حفظ دمای کاری مناسب ضروری است.

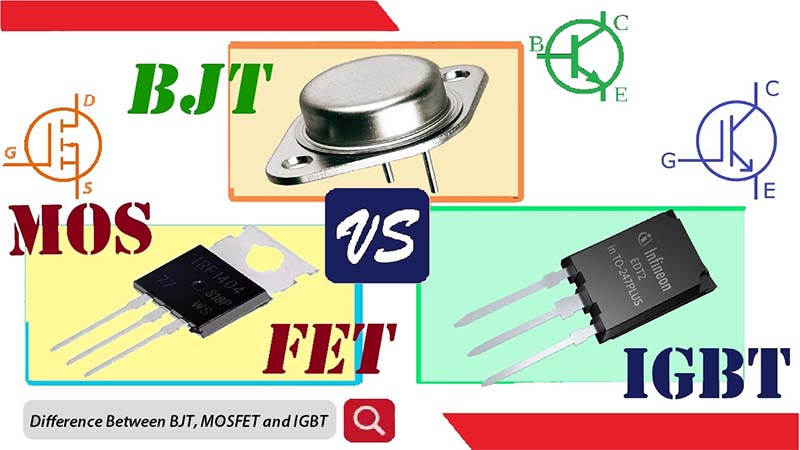

BJT در مقابل MOSFET در مقابل IGBT

BJT، MOSFET و IGBT سه نوع مهم ترانزیستور هستند که برای سوئیچینگ، تقویت و کنترل توان استفاده می‌شوند. اگرچه همه آن‌ها جریان را در مدارهای الکترونیکی تنظیم می‌کنند، اما از نظر روش کنترل، سرعت سوئیچینگ، قابلیت تحمل توان و کاربردهای معمول با یکدیگر تفاوت دارند.

BJT: مناسب برای تقویت آنالوگ و کاربردهایی که به خطی بودن مناسب و بهره جریان بالا نیاز دارند.

MOSFET: ایده‌آل برای سوئیچینگ سریع، مدارهای دیجیتال، منابع تغذیه و کاربردهای توان با ولتاژ پایین تا متوسط.

IGBT: برای کاربردهای ولتاژ و جریان بالا طراحی شده است و کنترل آسان مبتنی بر ولتاژ MOSFET را با قابلیت تحمل توان بالای BJT ترکیب می‌کند. کاربردهای رایج آن شامل درایوهای موتور، اینورترهای صنعتی، سیستم‌های انرژی تجدیدپذیر و خودروهای برقی است.

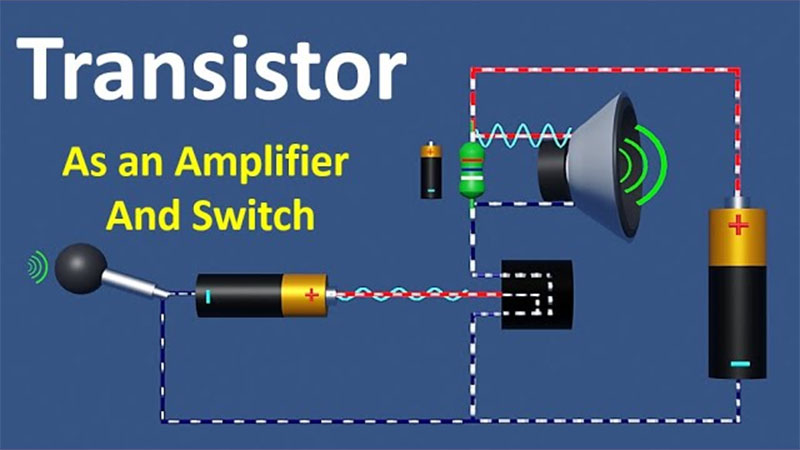

ترانزیستورهای MOSFET و BJT برای چه کاربردهایی استفاده می‌شوند؟

BJTها قطعاتی کنترل‌شونده با جریان هستند؛ به این معنا که جریان پایه برای کنترل جریان عبوری از ترانزیستور استفاده می‌شود. آن‌ها بهره جریان مناسب و خطی بودن خوبی ارائه می‌دهند و برای تقویت آنالوگ و سایر کاربردهایی که عملکرد پایدار سیگنال اهمیت دارد، مناسب هستند. با این حال، برای ادامه عملکرد به جریان پایه پیوسته نیاز دارند که می‌تواند مصرف توان را افزایش دهد. همچنین ممکن است گرمای بیشتری تولید کنند و معمولاً سرعت سوئیچینگ پایین‌تری نسبت به MOSFETها داشته باشند. BJTها در مدارهای سوئیچینگ و کاربردهای کنترل موتور نیز استفاده می‌شوند، به‌ویژه زمانی که قابلیت تحمل جریان و ویژگی‌های تقویت آن‌ها مفید باشد.

MOSFETها قطعاتی کنترل‌شونده با ولتاژ هستند؛ به این معنا که ولتاژ اعمال‌شده به گیت، جریان عبوری بین سورس و درین را کنترل می‌کند. آن‌ها امپدانس ورودی بسیار بالایی دارند و به جریان گیت بسیار کمی در حالت پایدار نیاز دارند، بنابراین می‌توانند با مصرف توان نسبتاً پایین عملکرد کارآمدی داشته باشند. MOSFETها معمولاً نسبت به BJTها سوئیچینگ سریع‌تر و بازده بالاتری ارائه می‌دهند و به همین دلیل در مدارهای منطقی دیجیتال، منابع تغذیه، کنترل‌کننده‌های موتور و سایر کاربردهای فرکانس بالا و توان بالا به‌طور گسترده استفاده می‌شوند.

MOSFETها برای چه کاربردهایی استفاده می‌شوند؟

1. سوئیچینگ توان

MOSFETها به دلیل توانایی روشن و خاموش کردن سریع جریان با مصرف توان نسبتاً کم، به‌طور گسترده به‌عنوان سوئیچ‌های الکترونیکی استفاده می‌شوند. آن‌ها معمولاً در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و رگولاتورهای ولتاژ به کار می‌روند.

2. کنترل موتور

MOSFETها اغلب برای کنترل سرعت و جهت موتورهای DC، موتورهای بدون جاروبک و سایر سیستم‌های مبتنی بر موتور استفاده می‌شوند. قابلیت سوئیچینگ سریع آن‌ها به بهبود بازده کنترل موتور کمک می‌کند.

3. مدیریت باتری

MOSFETها نقش مهمی در دستگاه‌های باتری‌محور و سیستم‌های مدیریت باتری دارند. آن‌ها می‌توانند جریان‌های شارژ و دشارژ را کنترل کنند و در برابر شرایط اضافه‌جریان و اتصال کوتاه از باتری‌ها محافظت کنند.

4. مدارهای دیجیتال

MOSFETها قطعات سوئیچینگ اصلی مورد استفاده در فناوری CMOS هستند. آن‌ها پایه ساخت گیت‌های منطقی، پردازنده‌ها، تجهیزات حافظه و بسیاری دیگر از مدارهای مجتمع دیجیتال را تشکیل می‌دهند.

5. مدیریت توان

MOSFETها برای تنظیم و توزیع توان الکتریکی در رایانه‌ها، تجهیزات مخابراتی، تجهیزات الکترونیکی خودرو و سیستم‌های صنعتی استفاده می‌شوند. تلفات هدایتی پایین آن‌ها می‌تواند به بهبود بازده کلی سیستم کمک کند.

6. تقویت سیگنال

MOSFETها همچنین می‌توانند به‌عنوان قطعات تقویت‌کننده برای افزایش قدرت سیگنال‌های الکتریکی استفاده شوند. امپدانس ورودی بالا و جریان ورودی پایین آن‌ها، این قطعات را برای تقویت‌کننده‌های صوتی، رابط‌های حسگر، مدارهای RF و سایر کاربردهای پردازش سیگنال آنالوگ مناسب می‌کند.

کاربردهای ترانزیستورهای دوقطبی چیست؟

1. تقویت سیگنال

BJTها به‌طور گسترده برای تقویت سیگنال‌های الکتریکی ضعیف استفاده می‌شوند. بهره جریان بالا و خطی بودن مناسب آن‌ها، این قطعات را برای تقویت‌کننده‌های صوتی، رابط‌های حسگر و مدارهای پردازش سیگنال آنالوگ مناسب می‌کند.

2. کاربردهای صوتی

BJTها می‌توانند تقویت پایدار و نسبتاً خطی ارائه دهند و به همین دلیل برای مراحل تقویت‌کننده صوتی و سایر مدارهایی که بازتولید دقیق سیگنال در آن‌ها اهمیت دارد، مناسب هستند.

3. سوئیچینگ الکترونیکی

BJTها می‌توانند با کنترل جریان بزرگ‌تر کلکتور توسط جریان کوچک‌تر پایه، به‌عنوان سوئیچ‌های الکترونیکی عمل کنند. آن‌ها در درایورهای رله، مدارهای کنترلی و کاربردهای مختلف سوئیچینگ با توان پایین تا متوسط استفاده می‌شوند.

4. تنظیم جریان

BJTها می‌توانند برای کنترل و تثبیت جریان در مدارهای آنالوگ استفاده شوند. آن‌ها معمولاً در منابع جریان، آینه‌های جریان، رگولاتورهای ولتاژ و سایر طراحی‌های مداری که به کنترل قابل پیش‌بینی جریان نیاز دارند، به کار می‌روند.

5. مدارهای مجتمع آنالوگ

BJTها همچنان در بسیاری از طراحی‌های مدار مجتمع آنالوگ اهمیت دارند، به‌ویژه در مواردی که بهره بالا، تطبیق مناسب یا ویژگی‌های آنالوگ قابل پیش‌بینی مورد نیاز است. آن‌ها اغلب در تقویت‌کننده‌ها، جفت‌های تفاضلی و سایر مدارهای پردازش سیگنال استفاده می‌شوند.

تفاوت اساسی بین این دو نوع ترانزیستور باعث می‌شود BJTها در بسیاری از کاربردهای آنالوگ مزیت داشته باشند، در حالی که MOSFETها برای مدارهای دیجیتال و سوئیچینگ توان به‌طور گسترده ترجیح داده می‌شوند. هیچ‌یک از این دو قطعه ذاتاً بر دیگری برتری ندارد و بهترین انتخاب به نیازهای مشخص مدار بستگی دارد.

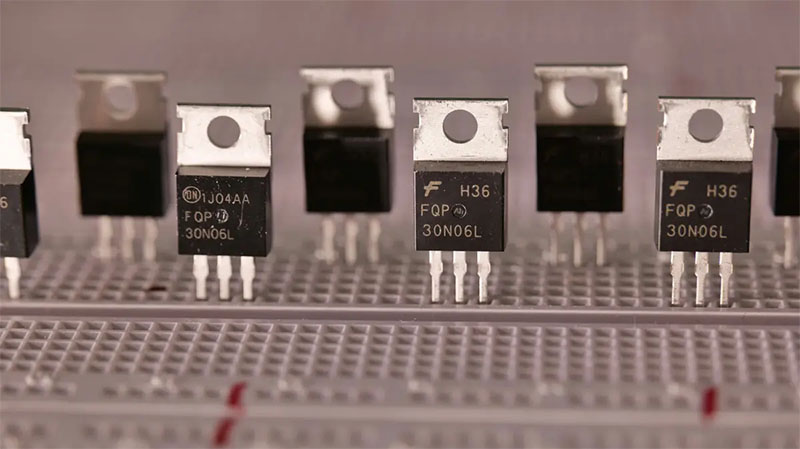

از کجا ترانزیستورها و نیمه‌رساناهای مجزا را خریداری کنیم

برای کسب‌وکارهایی که به دنبال تأمین مطمئن ترانزیستور هستند، Eastech مجموعه‌ای جامع از محصولات BJT، MOSFET، IGBT و سایر ترانزیستورها را برای طیف گسترده‌ای از کاربردهای الکترونیکی ارائه می‌دهد. ما با محصولات بسیاری از برندهای شناخته‌شده نیمه‌رسانا همکاری می‌کنیم و دسترسی مشتریان به مجموعه گسترده‌ای از قطعات با رده‌های مختلف ولتاژ، قابلیت‌های جریان، انواع پکیج، ویژگی‌های سوئیچینگ و سطوح عملکرد را فراهم می‌کنیم. چه برای مدیریت توان، کنترل موتور، تجهیزات صنعتی، الکترونیک خودرو، دستگاه‌های مصرفی یا سایر طراحی‌های مداری به ترانزیستور نیاز داشته باشید، طیف گسترده محصولات ما می‌تواند نیازهای فنی و تأمین مختلف را پوشش دهد.

کیفیت و قابلیت اطمینان تأمین نیز بخش مهمی از خدمات تأمین ترانزیستور ما است. ما بر ارائه قطعات الکترونیکی باکیفیت و قابل اعتماد و تطبیق دقیق محصولات با مشخصات مشتری تمرکز داریم تا به کاهش ریسک‌های تأمین و بهبود تداوم عرضه کمک کنیم. از مدل‌های متداول ترانزیستور گرفته تا قطعاتی که تأمین آن‌ها دشوارتر است، تیم ما می‌تواند در انتخاب محصول، تأمین، ارائه قیمت و خرید عمده به مشتریان کمک کند.

برترین تولیدکنندگان ترانزیستور

Infineon Technologies

Infineon یکی از تولیدکنندگان پیشرو نیمه‌رساناهای قدرت است و سبد محصولات آن در زمینه MOSFET و IGBT از جایگاه ویژه‌ای برخوردار است. مجموعه MOSFET این شرکت کاربردهایی از سوئیچینگ ولتاژ پایین تا تبدیل توان ولتاژ بالا را پوشش می‌دهد. قطعات محبوب و پرکاربرد آن شامل IRFZ44N، IRF540N، IPP110N20N3 و IKW40N60H3 هستند. Infineon همچنین طیف گسترده‌ای از IGBTها را برای کاربردهای صنعتی، خودرویی، اینورتر و تبدیل توان ارائه می‌دهد.

onsemi

onsemi یک تولیدکننده شناخته‌شده نیمه‌رسانا با طیف گسترده‌ای از ترانزیستورهای مجزا، از جمله BJT، MOSFET، IGBT و ترانزیستورهای قدرت است. مدل‌های محبوب ترانزیستور onsemi شامل 2N3904، 2N3906، 2N2222A، FQP30N06L و NTD5867NL هستند که این برند را به گزینه‌ای رایج برای کاربردهای عمومی و توان تبدیل کرده‌اند.

STMicroelectronics

STMicroelectronics مجموعه گسترده‌ای از BJT، MOSFETهای قدرت، IGBT و MOSFETهای SiC را تحت سبد STPOWER ارائه می‌دهد. قطعات محبوب شامل STP55NF06، STP16NF06 و STGD5M65DF2 هستند. این شرکت همچنین IGBTها و MOSFETهایی را تا محدوده‌های ولتاژ بالا برای کاربردهایی مانند منابع تغذیه، کنترل موتور، سیستم‌های خودرویی، تجهیزات صنعتی و تبدیل انرژی ارائه می‌کند.

ROHM Semiconductor

ROHM یک تولیدکننده بزرگ نیمه‌رسانای ژاپنی است که به‌خاطر MOSFETها، IGBTها، BJTها و سایر قطعات نیمه‌رسانای مجزا شناخته می‌شود. خانواده EcoMOS™ این شرکت کاربردهای MOSFET سیلیکونی را پوشش می‌دهد، در حالی که محصولات EcoIGBT™ برای سوئیچینگ ولتاژ و توان بالا طراحی شده‌اند. مدل‌های محبوب ترانزیستور ROHM شامل R6020KNX، R6030KNX، SCT2H12NZ و RBN40BM60FS هستند.

Toshiba Electronic Devices & Storage

Toshiba نیز یکی از تولیدکنندگان باسابقه است که در زمینه نیمه‌رساناهای مجزا، به‌ویژه MOSFET، IGBT و ترانزیستورهای دوقطبی، حضور قدرتمندی دارد. سبد محصولات گسترده این شرکت، Toshiba را به گزینه‌ای مناسب برای کاربردهایی تبدیل کرده است که به پکیج‌های فشرده، عملکرد مناسب سوئیچینگ و کنترل قابل اعتماد توان نیاز دارند.

در نهایت، انتخاب مناسب به نیازهای مدار بستگی دارد. MOSFETها اغلب زمانی ترجیح داده می‌شوند که سوئیچینگ سریع و تلفات هدایتی پایین اهمیت داشته باشد، در حالی که BJTها می‌توانند برای کاربردهایی که به بهره جریان قابل پیش‌بینی و تقویت خطی نیاز دارند، گزینه مناسبی باشند. درک کاربردهای ترانزیستورهای MOSFET و BJT می‌تواند به طراحان کمک کند تا هر قطعه را برای کاربرد مناسب انتخاب کنند؛ چه اولویت، سوئیچینگ کارآمد، کنترل جریان، تقویت سیگنال یا مدیریت قابل اعتماد توان باشد.
