سنسورهای حرکتی MEMS چیستند؟

در میان فناوری‌های مختلف حسگری، آی‌سی‌های حسگر حرکت مبتنی بر MEMS به دلیل اندازه کوچک، مصرف توان پایین، حساسیت بالا و عملکرد قابل‌اعتماد به‌طور گسترده استفاده می‌شوند. از شتاب‌سنج‌ها و ژیروسکوپ‌ها گرفته تا IMUهای یکپارچه و سایر آی‌سی‌های حسگر حرکت، این دستگاه‌ها داده‌های مورد نیاز برای تشخیص و کنترل دقیق حرکت را فراهم می‌کنند. این مقاله انواع اصلی حسگرهای حرکت را معرفی می‌کند، نحوه عملکرد آن‌ها را توضیح می‌دهد و بهترین آی‌سی‌های حسگر حرکت از تولیدکنندگان پیشرو را بررسی می‌کند.

حسگرهای حرکت MEMS چیستند؟

حسگرهای حرکت MEMS دستگاه‌های الکترونیکی مینیاتوری هستند که از فناوری سیستم‌های میکروالکترومکانیکی (MEMS) برای تشخیص و اندازه‌گیری حرکت، شتاب، چرخش و تغییرات جهت‌گیری استفاده می‌کنند. این حسگرها ساختارهای مکانیکی کوچک را با مدارهای الکترونیکی روی یک تراشه نیمه‌رسانا ترکیب می‌کنند و تشخیص دقیق حرکت را در یک پکیج فشرده و کم‌مصرف امکان‌پذیر می‌سازند.

حسگرهای رایج حرکت MEMS شامل شتاب‌سنج‌ها، ژیروسکوپ‌ها و واحدهای اندازه‌گیری اینرسی (IMU) هستند. شتاب‌سنج‌ها شتاب خطی و تغییرات سرعت را اندازه‌گیری می‌کنند، در حالی که ژیروسکوپ‌ها سرعت زاویه‌ای یا حرکت چرخشی را تشخیص می‌دهند. IMUها معمولاً چندین عملکرد حسگری مانند شتاب‌سنج 3 محوره و ژیروسکوپ 3 محوره را ترکیب می‌کنند تا اطلاعات جامعی درباره حرکت و جهت‌گیری یک جسم ارائه دهند.

حسگر MEMS چگونه کار می‌کند؟

حسگرهای حرکت MEMS دستگاه‌های مینیاتوری هستند که ساختارهای مکانیکی و مدارهای الکترونیکی را در مقیاس میکروسکوپی یکپارچه می‌کنند. فناوری MEMS امکان توسعه انواع حسگرها و عملگرها را فراهم می‌کند که محرک‌های فیزیکی را تشخیص داده و آن‌ها را به سیگنال‌های الکتریکی قابل استفاده تبدیل می‌کنند. بسته به طراحی، حسگرهای MEMS می‌توانند پارامترهایی مانند فشار، حرکت، غلظت گاز، رطوبت، جریان، صدا و میدان‌های مغناطیسی را اندازه‌گیری کنند.

در کاربردهای تشخیص حرکت، حسگرهای MEMS تغییرات حرکت ساختارهای مکانیکی میکروسکوپی داخل دستگاه را تشخیص می‌دهند. برای مثال، در یک شتاب‌سنج MEMS، هنگامی که دستگاه تحت شتاب قرار می‌گیرد، جرم آزمایشی داخلی نسبت به ساختار اطراف حسگر حرکت می‌کند. این حرکت باعث تغییر قابل‌اندازه‌گیری در ظرفیت خازنی یا سایر ویژگی‌های الکتریکی می‌شود که سپس پردازش شده و به یک سیگنال خروجی آنالوگ یا دیجیتال تبدیل می‌شود. این فرآیند به حسگرهای حرکت MEMS امکان می‌دهد شتاب، ارتعاش، شیب، چرخش و سایر انواع حرکت را با دقت تشخیص دهند.

انواع حسگرهای حرکت

حسگرهای مختلف حرکت از فناوری‌های متفاوتی برای تشخیص حرکت، شتاب، ارتعاش، چرخش یا تغییرات موقعیت استفاده می‌کنند. رایج‌ترین انواع شامل حسگرهای PIR، شتاب‌سنج‌ها، حسگرهای گرانش، حسگرهای ارتعاش، حسگرهای چرخش و حسگرهای اثر هال هستند.

حسگرهای مادون قرمز غیرفعال (PIR)

حسگرهای PIR با تشخیص تغییرات در تابش مادون قرمز منتشرشده از اجسام، به‌ویژه بدن انسان، حرکت را تشخیص می‌دهند. یک دستگاه PIR معمولی از یک عنصر حسگر پیروالکتریک و مدار پردازش سیگنال استفاده می‌کند.

شتاب‌سنج‌ها

شتاب‌سنج‌ها یکی از رایج‌ترین انواع حسگرهای حرکت MEMS هستند. آن‌ها شتاب خطی را در امتداد یک یا چند محور اندازه‌گیری می‌کنند و همچنین می‌توانند برای تشخیص ارتعاش، شوک و شیب مورد استفاده قرار گیرند.

شتاب‌سنج‌های MEMS معمولاً شامل یک جرم آزمایشی میکروسکوپی هستند که توسط ساختارهای انعطاف‌پذیر معلق نگه داشته می‌شود. هنگامی که حسگر تحت شتاب قرار می‌گیرد، جرم آزمایشی نسبت به ساختار اطراف حرکت می‌کند. این جابه‌جایی ظرفیت خازنی بین الکترودهای میکروسکوپی را تغییر می‌دهد و مدار پردازش سیگنال یکپارچه، این تغییر ظرفیت را به یک خروجی الکتریکی قابل‌اندازه‌گیری تبدیل می‌کند.

آی‌سی‌های رایج شتاب‌سنج شامل مدل‌های 1 محوره، 2 محوره و 3 محوره هستند و شتاب‌سنج‌های 3 محوره در تجهیزات الکترونیکی مدرن کاربرد گسترده‌ای دارند. مشخصات مهم شامل محدوده اندازه‌گیری، حساسیت، چگالی نویز، پهنای باند، نرخ داده خروجی، آفست، پایداری دمایی و مصرف توان هستند.

حسگرهای گرانش

حسگرهای گرانش جهت شتاب گرانشی را برای تعیین جهت‌گیری یا شیب دستگاه تشخیص می‌دهند. این حسگرها معمولاً با استفاده از شتاب‌سنج‌های MEMS همراه با الگوریتم‌های نرم‌افزاری پیاده‌سازی می‌شوند.

حسگرهای ارتعاش

حسگرهای ارتعاش، ارتعاشات مکانیکی و شوک را در سیستم‌های الکترونیکی یا مکانیکی تشخیص می‌دهند. شتاب‌سنج‌های MEMS معمولاً برای اندازه‌گیری ارتعاش استفاده می‌شوند، زیرا می‌توانند حساسیت بالا و پهنای باند وسیعی ارائه دهند.

حسگرهای چرخش

حسگرهای چرخش سرعت زاویه‌ای و حرکت چرخشی را اندازه‌گیری می‌کنند. ژیروسکوپ‌های MEMS از ساختارهای میکروسکوپی ارتعاشی و اثر کوریولیس برای تشخیص چرخش استفاده می‌کنند.

حسگرهای اثر هال

حسگرهای اثر هال میدان‌های مغناطیسی را تشخیص می‌دهند و می‌توانند برای تشخیص موقعیت، حرکت یا چرخش اجسام مغناطیسی استفاده شوند. آی‌سی‌های اثر هال با خروجی‌های دیجیتال یا آنالوگ در دسترس هستند.

کدام حسگر برای تشخیص حرکت استفاده می‌شود؟

بسته به نوع حرکتی که باید اندازه‌گیری شود، می‌توان از انواع مختلف حسگرها برای تشخیص حرکت استفاده کرد. در سیستم‌های تشخیص حرکت MEMS، شتاب‌سنج‌ها، ژیروسکوپ‌ها و IMUها رایج‌ترین راهکارها هستند.

انواع مختلف حسگرهای MEMS کدامند؟

حسگرهای MEMS در انواع گسترده‌ای ارائه می‌شوند و هر حسگر برای تشخیص پارامترهای فیزیکی خاصی طراحی شده است. بسته به کاربرد، فناوری MEMS می‌تواند برای اندازه‌گیری حرکت، فشار، صدا، دما و سایر شرایط محیطی مورد استفاده قرار گیرد. جدول زیر رایج‌ترین انواع حسگرهای MEMS و عملکردها و کاربردهای معمول آن‌ها را خلاصه می‌کند.

حسگرهای حرکت چه کاری انجام می‌دهند؟

در سیستم‌های تشخیص حرکت مبتنی بر MEMS، حسگرهای مختلف وظایف متفاوتی را انجام می‌دهند. شتاب‌سنج‌ها شتاب خطی را اندازه‌گیری می‌کنند و همچنین می‌توانند برای تشخیص شیب و ارتعاش استفاده شوند، در حالی که ژیروسکوپ‌ها سرعت زاویه‌ای و حرکت چرخشی را اندازه‌گیری می‌کنند. هنگامی که این حسگرها در یک واحد اندازه‌گیری اینرسی (IMU) ترکیب می‌شوند، می‌توانند اطلاعات جامع‌تری درباره حرکت و جهت‌گیری یک جسم ارائه دهند.

حسگرهای حرکت به‌طور گسترده در گوشی‌های هوشمند، دستگاه‌های پوشیدنی، تجهیزات الکترونیکی خودرو، پهپادها، رباتیک، سیستم‌های ناوبری، دوربین‌ها و تجهیزات صنعتی استفاده می‌شوند. آن‌ها قابلیت‌هایی مانند چرخش صفحه‌نمایش، تثبیت تصویر، ردیابی حرکت، ناوبری، ایمنی خودرو، پایش ارتعاش و تشخیص حرکات را امکان‌پذیر می‌کنند.

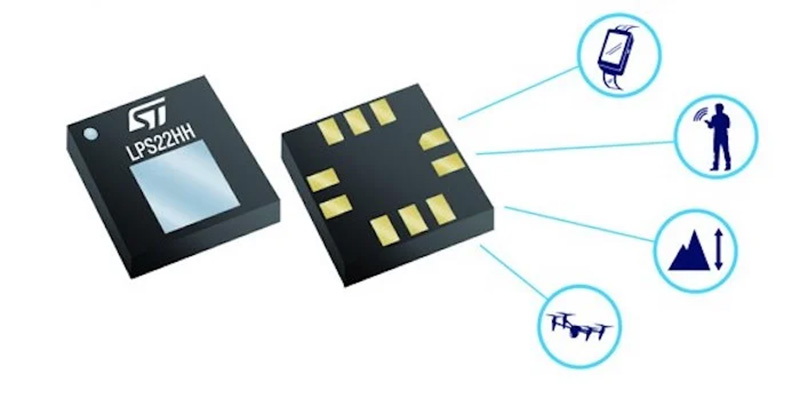

حسگرهای حرکت MEMS کجا استفاده می‌شوند؟

گوشی‌های هوشمند و دستگاه‌های موبایل

حسگرهای حرکت MEMS به‌طور گسترده در گوشی‌های هوشمند و تبلت‌ها برای تشخیص حرکت، جهت‌گیری و چرخش دستگاه استفاده می‌شوند. آن‌ها از قابلیت‌هایی مانند چرخش خودکار صفحه‌نمایش، کنترل‌های مبتنی بر حرکت، بازی و ردیابی فعالیت پشتیبانی می‌کنند.

دستگاه‌های پوشیدنی

در ساعت‌های هوشمند، ردیاب‌های تناسب اندام و سایر دستگاه‌های پوشیدنی، شتاب‌سنج‌ها و ژیروسکوپ‌های MEMS حرکت بدن و فعالیت فیزیکی را پایش می‌کنند. آن‌ها قابلیت شمارش گام‌ها، تشخیص فعالیت، تشخیص حرکات و ردیابی حرکت را فراهم می‌کنند.

سیستم‌های خودرویی

حسگرهای حرکت MEMS با تشخیص شتاب، چرخش و حرکت خودرو، نقش مهمی در تجهیزات الکترونیکی مدرن خودرو دارند. آن‌ها در کاربردهایی مانند کنترل پایداری الکترونیکی، تشخیص واژگونی، ناوبری و سیستم‌های پیشرفته کمک‌راننده (ADAS) استفاده می‌شوند.

پهپادها و وسایل نقلیه هوایی بدون سرنشین

پهپادها از شتاب‌سنج‌ها و ژیروسکوپ‌های MEMS برای اندازه‌گیری تغییرات جهت‌گیری و حرکت استفاده می‌کنند. داده‌های حرکتی به سیستم‌های کنترل پرواز کمک می‌کنند تا پایداری را حفظ کنند، ارتفاع را کنترل کنند و مانورهای دقیق انجام دهند.

رباتیک

حسگرهای حرکت MEMS اطلاعات لحظه‌ای درباره شتاب، چرخش و جهت‌گیری در اختیار ربات‌ها قرار می‌دهند. این اطلاعات از کنترل حرکت، ناوبری، حفظ تعادل و تعامل با محیط اطراف پشتیبانی می‌کنند.

تجهیزات صنعتی

در کاربردهای صنعتی، حسگرهای حرکت MEMS می‌توانند ارتعاش، شتاب و حرکت مکانیکی ماشین‌آلات و تجهیزات را پایش کنند. این حسگرها معمولاً برای پایش وضعیت، نگهداری پیش‌بینانه و تشخیص خرابی تجهیزات استفاده می‌شوند.

دوربین‌ها و تثبیت تصویر

ژیروسکوپ‌های MEMS می‌توانند حرکت ناخواسته دوربین را تشخیص داده و داده‌های حرکتی را برای سیستم‌های تثبیت تصویر فراهم کنند. این قابلیت به کاهش تاری و بهبود کیفیت تصویر در گوشی‌های هوشمند، دوربین‌های دیجیتال و سایر دستگاه‌های تصویربرداری کمک می‌کند.

ناوبری و سیستم‌های اینرسی

شتاب‌سنج‌ها و ژیروسکوپ‌های MEMS اجزای کلیدی در سیستم‌های ناوبری اینرسی هستند. آن‌ها تغییرات شتاب و چرخش را اندازه‌گیری می‌کنند تا به تعیین حرکت، موقعیت و جهت‌گیری وسایل نقلیه، پهپادها و سایر دستگاه‌ها کمک کنند.

دستگاه‌های AR، VR و بازی

حسگرهای حرکت MEMS امکان ردیابی لحظه‌ای حرکات سر و کنترلرها را در سیستم‌های واقعیت افزوده (AR)، واقعیت مجازی (VR) و سیستم‌های بازی فراهم می‌کنند. آن‌ها به ارائه ردیابی سریع و دقیق حرکت و تجربه کاربری فراگیر کمک می‌کنند.

تولیدکنندگان برتر آی‌سی‌های حسگر حرکت

بازار آی‌سی‌های حسگر حرکت شامل چندین تولیدکننده پیشرو نیمه‌رسانا است که شتاب‌سنج‌ها، ژیروسکوپ‌ها، IMUها و سایر راهکارهای تشخیص حرکت مبتنی بر MEMS را ارائه می‌دهند. هنگام انتخاب بهترین آی‌سی حسگر حرکت برای یک کاربرد خاص، عواملی مانند دقت حسگری، مصرف انرژی، اندازه پکیج، محدوده عملکرد، قابلیت اطمینان و الزامات کاربردی باید در نظر گرفته شوند.

TDK Corporation

TDK طیف گسترده‌ای از شتاب‌سنج‌ها، ژیروسکوپ‌ها و IMUهای MEMS را ارائه می‌دهد و تمرکز ویژه‌ای بر یکپارچه‌سازی بالا، مصرف انرژی پایین و پکیج‌های حسگر فشرده دارد. مجموعه حسگرهای حرکت این شرکت شامل راهکارهایی با قابلیت‌های یکپارچه حسگری و پردازش سیگنال است که به کاهش قطعات خارجی و ساده‌سازی طراحی سیستم کمک می‌کند. TDK همچنین محصولاتی با ترکیب‌های مختلفی از تشخیص شتاب و نرخ زاویه‌ای ارائه می‌دهد و به مهندسان امکان می‌دهد میان عملکرد، اندازه و الزامات مصرف انرژی تعادل برقرار کنند.

Analog Devices (ADI)

Analog Devices به‌ویژه به دلیل حسگرهای اینرسی MEMS با دقت بالا شناخته شده است. در مقایسه با بسیاری از حسگرهای حرکت عمومی، محصولات ADI معمولاً بر نویز پایین، رانش بایاس کم، پایداری بالا و اندازه‌گیری دقیق در طول زمان تأکید دارند. این ویژگی‌ها باعث می‌شوند ADI گزینه‌ای مناسب برای ارزیابی آی‌سی‌های حسگر حرکت باشد، به‌خصوص در کاربردهایی که دقت اندازه‌گیری و پایداری بلندمدت اهمیت بیشتری از دستیابی به کمترین میزان مصرف انرژی یا هزینه ممکن دارند.

Bosch Sensortec

Bosch Sensortec تمرکز زیادی بر حسگرهای MEMS با یکپارچه‌سازی بالا، ابعاد فشرده و مصرف انرژی پایین دارد. مجموعه محصولات این شرکت شامل شتاب‌سنج‌ها، ژیروسکوپ‌ها و IMUهای چندمحوره است و بسیاری از این دستگاه‌ها چندین قابلیت حسگری را در یک پکیج واحد ادغام می‌کنند. Bosch همچنین بر مدیریت بهینه انرژی و قابلیت‌های پیشرفته تعبیه‌شده تأکید دارد و راهکارهای آن را برای طراحی‌هایی که در آن‌ها اندازه کوچک، مصرف انرژی پایین و یکپارچه‌سازی حسگرها معیارهای اصلی انتخاب هستند، جذاب می‌کند.

STMicroelectronics

STMicroelectronics طیف گسترده‌ای از حسگرهای حرکت MEMS را ارائه می‌دهد که محدوده‌های مختلف اندازه‌گیری، سطوح نویز، نرخ‌های داده خروجی و حالت‌های مصرف انرژی را پوشش می‌دهند. مجموعه محصولات این شرکت انعطاف‌پذیری قابل‌توجهی را برای مهندسان فراهم می‌کند تا میان عملکرد کم‌مصرف و تشخیص حرکت با کارایی بالاتر انتخاب کنند. ST همچنین حسگرهای چندمحوره و IMUهایی با قابلیت‌های پردازشی یکپارچه ارائه می‌دهد که امکان سطوح مختلفی از تشخیص حرکت و تخمین جهت‌گیری را فراهم می‌کنند.

Texas Instruments (TI)

Texas Instruments از دیدگاهی گسترده‌تر مبتنی بر فناوری‌های آنالوگ، آماده‌سازی سیگنال و پردازش تعبیه‌شده به تشخیص حرکت می‌پردازد. اگرچه TI در درجه اول به دلیل داشتن تنوع مشابه TDK، ADI، Bosch Sensortec یا ST در زمینه حسگرهای حرکت MEMS مستقل شناخته نمی‌شود، فناوری‌های آنالوگ و سیگنال مختلط این شرکت می‌توانند با حسگرهای MEMS مکمل باشند و قابلیت‌هایی مانند دریافت دقیق سیگنال، آماده‌سازی سیگنال، مدیریت توان و پردازش را فراهم کنند.

هیچ آی‌سی حسگر حرکتی واحدی وجود ندارد که برای همه کاربردها بهترین گزینه باشد. انتخاب دستگاه مناسب به عواملی مانند محدوده شتاب، محدوده ژیروسکوپ، حساسیت، عملکرد نویز، مصرف انرژی، دمای کاری، اندازه پکیج، رابط ارتباطی و هزینه بستگی دارد.

بهترین مدارهای مجتمع حسگرهای حرکت

انتخاب آی‌سی حسگر حرکت مناسب به عواملی مانند دقت حسگری، محدوده اندازه‌گیری، عملکرد نویز، مصرف انرژی، میزان یکپارچه‌سازی، اندازه پکیج و الزامات کلی سیستم بستگی دارد. برای کمک به مهندسان و خریداران در شناسایی سریع راهکارهای مناسب، مجموعه‌ای از آی‌سی‌های محبوب حسگر حرکت از تولیدکنندگان پیشرو، از جمله TDK، Analog Devices (ADI)، STMicroelectronics و Bosch Sensortec را انتخاب کرده‌ایم. محصولات معرفی‌شده طیف متنوعی از فناوری‌های MEMS، از جمله شتاب‌سنج‌ها، ژیروسکوپ‌ها، واحدهای اندازه‌گیری اینرسی (IMU) و حسگرهای فشار را پوشش می‌دهند؛ از دستگاه‌های فشرده و کم‌مصرف گرفته تا حسگرهای اینرسی با دقت بالا.

اگر به دنبال یک شماره قطعه خاص هستید یا نمی‌توانید آی‌سی حسگر مورد نیاز خود را پیدا کنید، EASTECH همچنین طیف گسترده‌تری از حسگرهای MEMS و آی‌سی‌های حسگر حرکت از تولیدکنندگان پیشرو را ارائه می‌دهد. برای بررسی مدل‌های موجود بیشتر و گزینه‌های تأمین با ما تماس بگیرید.

در نهایت، حسگرهای حرکت MEMS به اجزایی ضروری در سیستم‌های مدرن حسگری و کنترل حرکت تبدیل شده‌اند. این آی‌سی‌های حسگر با تشخیص شتاب، چرخش، جهت‌گیری و سایر تغییرات حرکتی، داده‌های حرکتی قابل اعتمادی را برای طیف گسترده‌ای از کاربردهای الکترونیکی فراهم می‌کنند. درک اینکه حسگرهای حرکت چه کاری انجام می‌دهند، همچنین نقش مهم فناوری MEMS را در دستیابی به طراحی‌های فشرده، مصرف انرژی پایین و اندازه‌گیری دقیق حرکت نشان می‌دهد. با ادامه پیشرفت فناوری MEMS، انتظار می‌رود آی‌سی‌های حسگر حرکت از کاربردهای پیشرفته‌تر و پیچیده‌تری در سیستم‌های الکترونیک مصرفی، خودرویی، صنعتی و IoT پشتیبانی کنند.
