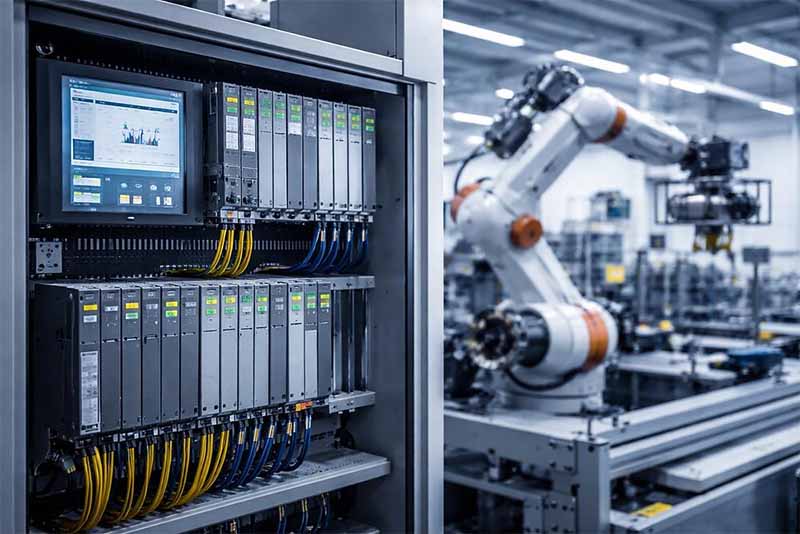

کنترل‌کننده‌های منطقی قابل برنامه‌ریزی چیستند؟

کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) اجزای ضروری در اتوماسیون صنعتی مدرن هستند و به تولیدکنندگان کمک می‌کنند ماشین‌ها را کنترل کرده، فرآیندها را نظارت و راندمان تولید را بهبود بخشند. در این مقاله به معرفی کاربردهای PLC در صنعت و نقش مهم آن‌ها در تولید، به ویژه ساخت تجهیزات الکترونیکی، مونتاژ برد مدار چاپی، تجهیزات نیمه‌هادی و سیستم‌های تست خودکار پرداخته می‌شود.

کنترل‌کننده‌های منطقی قابل برنامه‌ریزی چیستند؟

کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) کامپیوترهای صنعتی تخصصی هستند که برای اتوماسیون و کنترل ماشین‌ها، خطوط تولید و فرآیندهای صنعتی طراحی شده‌اند. آن‌ها سیگنال‌ها را از سنسورها دریافت کرده، داده‌ها را طبق منطق برنامه‌ریزی شده پردازش می‌کنند و دستورات را به دستگاه‌های کنترلی مانند موتورها، شیرها، ربات‌ها و محرک‌ها ارسال می‌کنند.

ویژگی‌ها

سخت‌افزار مقاوم برای کاربردهای صنعتی

برای تحمل محیط‌های سخت صنعتی ساخته شده‌اند: بازه دمایی گسترده، لرزش، گردوغبار، رطوبت و تداخل الکتریکی. کامپیوترهای معمولی نمی‌توانند در چنین شرایطی به طور مطمئن کار کنند.

منطق کنترل قابل برنامه‌ریزی سفارشی

مهندسان برنامه‌های کنترلی را برای تعیین رفتار تجهیزات طراحی می‌کنند. منطق بدون نیاز به سیم‌کشی مجدد سخت‌افزار قابل تغییر است. استانداردهای رایج برنامه‌ریزی شامل IEC 61131-3 است که از نمودار تماس (LD)، نمودار بلوک تابع (FBD)، متن ساختاریافته (ST) و لیست دستورالعمل پشتیبانی می‌کند.

سیستم ورودی و خروجی دیجیتال (I/O)

ماژول‌های ورودی سیگنال‌ها را از سنسورها، کلیدها و آشکارسازهای مجاورت جمع‌آوری می‌کنند.

ماژول‌های خروجی دستورات را به محرک‌ها ارسال می‌کنند: موتورها، شیرها، کنتاکتورها، روشنایی

اجزای اصلی کنترل‌کننده منطقی قابل برنامه‌ریزی

سیستم PLC شامل چندین ماژول سخت‌افزاری هماهنگ است که جمع‌آوری سیگنال، محاسبات منطقی و کنترل تجهیزات میدانی را انجام می‌دهند.

1. CPU (واحد پردازش مرکزی)

پردازنده اصلی که برنامه کنترلی را اجرا می‌کند، داده‌های ورودی را پردازش کرده، محاسبات منطقی انجام می‌دهد و دستورات خروجی را ارسال می‌کند. همچنین ارتباط و تشخیص خطاها را مدیریت می‌کند.

2. واحد حافظه

حافظه سیستم: فریم‌ور عملیاتی PLC را ذخیره می‌کند و قابل ویرایش توسط کاربر نیست.

حافظه کاربر: برنامه‌های کنترلی بارگذاری شده، مقادیر مرجع و رجیسترهای داده را نگهداری می‌کند.

3. ماژول‌های ورودی/خروجی (I/O)

رابط بین PLC و تجهیزات میدانی.

ماژول‌های ورودی: سیگنال‌ها را از سنسورها، دکمه‌ها و کلیدها دریافت می‌کنند.

ماژول‌های خروجی: محرک‌هایی مانند موتورها، شیرهای سلنوئیدی و نشانگرها را فعال می‌کنند.

ورودی و خروجی می‌تواند دیجیتال (روشن/خاموش) یا آنالوگ (سیگنال‌های پیوسته ولتاژ/جریان) باشد.

4. ماژول تغذیه

منبع تغذیه صنعتی AC یا DC را به ولتاژ پایدار DC کم ولتاژ تبدیل می‌کند تا CPU و تمام ماژول‌های داخلی تغذیه شوند.

5. رابط‌های ارتباطی

پورت‌های اتصال HMI، سایر PLCها، ربات‌های صنعتی، کامپیوترها و سنسورها. پروتکل‌های رایج: Modbus، Profinet، Ethernet/IP.

6. پورت برنامه‌ریزی

برای اتصال لپ‌تاپ یا نرم‌افزار برنامه‌ریزی جهت ارسال، دریافت و اشکال‌زدایی منطق کنترلی استفاده می‌شود.

7. رک / شاسی (باس پشتی)

ساختار سخت‌افزاری با باس داخلی. CPU، منبع تغذیه و ماژول‌های I/O به رک متصل شده و داده‌ها را مبادله می‌کنند.

8. لوازم جانبی اختیاری

• ماژول‌های توسعه I/O برای افزایش نقاط سیگنال
• HMI (رابط انسان و ماشین): صفحه لمسی مجزا برای نظارت و تنظیم تجهیزات توسط اپراتورها
• ماژول‌های عملکرد ویژه: شمارنده‌های سرعت بالا، کنترل حرکت، ماژول پردازش سیگنال آنالوگ

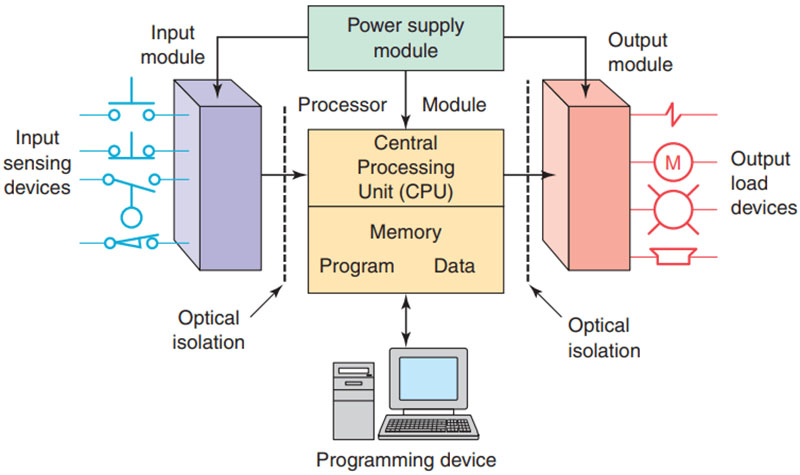

PLC چگونه کار می‌کند؟

کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC) با دریافت سیگنال‌های ورودی، پردازش داده‌ها از طریق مدارهای الکترونیکی داخلی و ارسال دستورات کنترلی به دستگاه‌های متصل کار می‌کند. هسته هر PLC از ترکیب قطعات نیمه‌هادی و مدارهای مجتمع (IC) تشکیل شده که پردازش سریع، ارتباط پایدار و کنترل دقیق را ممکن می‌سازد.

پردازش سیگنال ورودی: PLC سیگنال‌ها را از سنسورها، کلیدها و تجهیزات صنعتی از طریق ماژول‌های ورودی دریافت می‌کند. این ماژول‌ها شامل مبدل آنالوگ به دیجیتال (ADC)، ICهای شرط‌بندی سیگنال و عناصر ایزوله هستند تا سیگنال‌های واقعی را به داده‌های دیجیتال قابل پردازش توسط PLC تبدیل کنند.

پردازش داده و منطق کنترلی: ماژول CPU PLC از میکروکنترلر (MCU)، میکروپردازنده (MPU)، تراشه‌های حافظه و ICهای مدیریت توان (PMIC) برای اجرای دستورالعمل‌های برنامه‌ریزی شده و تصمیم‌گیری کنترلی بلادرنگ استفاده می‌کند.

کنترل سیگنال خروجی: پس از پردازش داده‌های ورودی، PLC دستورات را به تجهیزات خارجی مانند موتورها، شیرها و محرک‌ها ارسال می‌کند. مدارهای خروجی معمولاً از ICهای درایور، تراشه‌های رابط و قطعات نیمه‌هادی قدرت برای کنترل ایمن بارهای صنعتی با ولتاژ یا جریان بالا استفاده می‌کنند.

ارتباط و یکپارچه‌سازی سیستم‌ها: PLCهای مدرن به ارتباط پرسرعت با شبکه‌های صنعتی و سایر تجهیزات اتوماسیون نیاز دارند.

عملکرد پیوسته: PLC به طور مداوم چرخه خواندن ورودی‌ها، اجرای برنامه و به‌روزرسانی خروجی‌ها را تکرار می‌کند. کارایی و پایداری ICهای داخلی، پردازنده‌ها، دستگاه‌های حافظه و قطعات الکترونیکی مستقیماً بر بازده و اطمینان سیستم‌های اتوماسیون صنعتی تاثیر می‌گذارد.

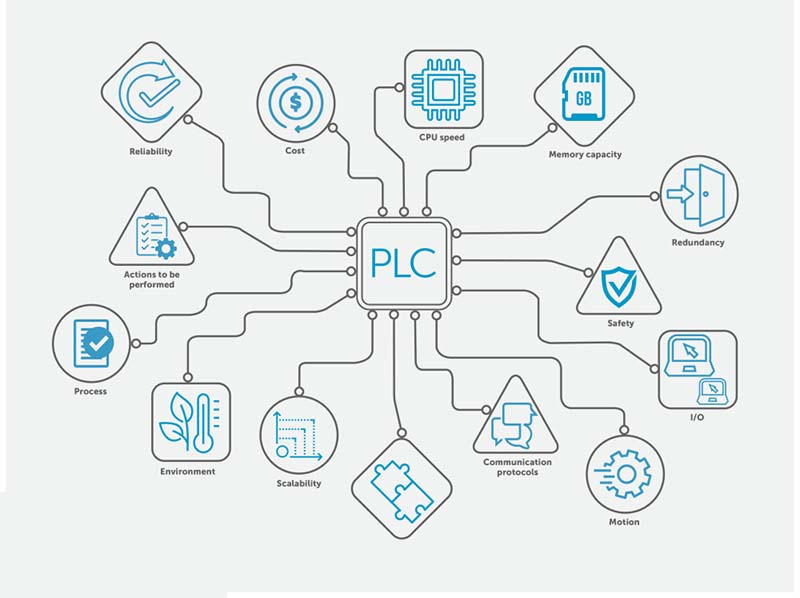

کاربردهای PLC در صنعت چیست؟

کنترل‌کننده منطقی قابل برنامه‌ریزی در سیستم‌های صنعتی چه وظایفی دارد؟ PLCها وظایف مختلف اتوماسیون را برای اطمینان از عملکرد پایدار تجهیزات تولید انجام می‌دهند.

پردازش سیگنال

PLCها سیگنال‌های دیجیتال و آنالوگ را از سنسورهای میدانی دریافت می‌کنند. فیلتر نویز، تبدیل داده، شمارش پالس و پردازش سیگنال‌های بازگشتی سنسورها را انجام می‌دهند تا وضعیت تجهیزات ارزیابی شده و اقدامات کنترلی متناسب فعال شوند.

کنترل ترتیبی و منطقی

این اصلی‌ترین کاربرد PLC است. کنترل‌کننده‌ها قوانین منطقی از پیش تعریف شده را اجرا می‌کنند تا عملکرد ترتیبی ماشین‌ها سازماندهی شود. قفل‌های متقابل، منطق شروع و توقف، فعال‌سازی شرطی نوار نقاله، ایستگاه‌های مونتاژ و تجهیزات بسته‌بندی را پیاده کرده و جایگزین مدارهای رله سنتی می‌شوند.

کنترل زمانی

PLCها دارای تایمرهای برنامه‌ریزی انعطاف‌پذیر برای اجرای اقدامات تاخیری، بازه‌های زمانی و عملیات چرخه‌ای هستند. توابع زمان فرآیندهایی مانند تعویض تاخیری شیرها، توقف موقت تجهیزات و دوزبندی مواد را کنترل می‌کنند بدون نیاز به رله تایمر مجزا.

کنترل فرآیند

PLCها به طور مداوم پارامترهای فیزیکی تولید مانند دما، فشار، جریان و سطح مایعات را نظارت و تنظیم می‌کنند. با استفاده از ماژول‌های آنالوگ، پمپ‌ها، گرم‌کننده‌ها و شیرها را به صورت خودکار کنترل کرده و پایداری پارامترهای فرآیند را حفظ می‌کنند.

کنترل حرکت

PLCها موتورهای سرو و پله‌ای را هماهنگ می‌کنند تا جابجایی‌های دقیق انجام شود. از موقعیت‌یابی، تنظیم سرعت، حرکت خطی و چرخشی پشتیبانی می‌کنند. به طور گسترده در ماشین‌های CNC، تجهیزات برش، ربات‌های بارگذاری و مونتاژ خودکار استفاده می‌شوند.

یکپارچه‌سازی ارتباطات

PLCها از طریق پروتکل‌های ارتباط صنعتی به پنل اپراتور، سایر کنترل‌کننده‌ها، سنسورها و کامپیوترهای صنعتی متصل می‌شوند. تبادل داده امکان نظارت سیستم، تنظیم از راه دور پارامترها و ایجاد شبکه‌های یکپارچه اتوماسیون کارخانه را فراهم می‌کند.

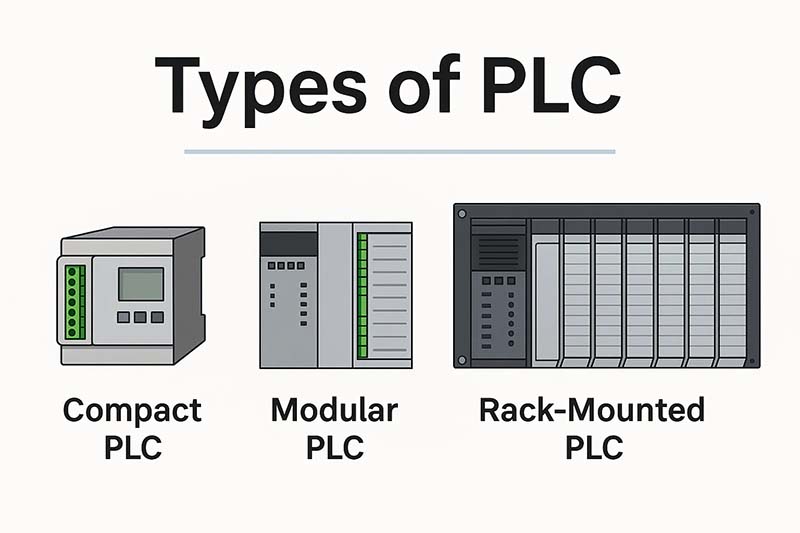

انواع مختلف کنترلرهای منطقی قابل برنامه‌ریزی (PLC) در صنعت تولید کدامند؟

کنترلرهای منطقی قابل برنامه‌ریزی (PLC) در انواع مختلف تولید می‌شوند تا الزامات کنترلی کاربردهای گوناگون تولید را برآورده سازند. در تولید قطعات الکترونیکی و اتوماسیون صنعتی، انتخاب PLC معمولاً به عواملی مانند تعداد نقاط ورودی/خروجی، سرعت پردازش، الزامات ارتباطی و پیچیدگی سیستم بستگی دارد.

۱. PLC میکرو

PLCهای میکرو کوچکترین کنترلرهای قابل برنامه‌ریزی هستند و دارای ۱۵ تا ۱۲۸ نقطه ورودی و خروجی می‌باشند. ویژگی‌های آن‌ها شامل اندازه کوچک، مصرف انرژی پایین و هزینه کم است. تقریباً قابلیت توسعه ندارند و فقط از کنترل منطقی بسیار ساده پشتیبانی می‌کنند. عمدتاً برای ماشین‌های تک واحدی کوچک و تجهیزات اتوماسیون کمکی ساده در خطوط تولید به کار می‌روند.

۲. PLC مینی

نسخه ارتقا یافته PLCهای میکرو است. PLCهای مینی دارای ۱۲۸ تا ۵۱۲ نقطه ورودی/خروجی و گزینه‌های توسعه اولیه هستند. در مقایسه با PLC میکرو، قادر به انجام وظایف کنترل ترتیبی نسبتاً پیچیده می‌باشند. به طور گسترده در ماشین‌های بسته‌بندی کوچک، سیستم‌های نوار نقاله ساده و تجهیزات پردازش کوچک استفاده می‌شود.

۳. PLC ثابت

که به عنوان PLC یکپارچه نیز شناخته می‌شود، PLC ثابت پردازنده، منبع تغذیه و نقاط ورودی/خروجی ثابت را در یک واحد مجتمع کرده است. تعداد ورودی و خروجی ثابت است و نمی‌توان آزادانه آن را توسعه داد. عملکرد پایدار و نصب ساده‌ای دارد. برای تجهیزات اتوماسیون کوچک و متوسط استاندارد با نیازهای کنترلی ثابت در کارخانه‌ها مناسب است.

۴. PLC ماژولار

PLC ماژولار از ساختار جدا شونده روی رک استفاده می‌کند. پردازنده، منبع تغذیه، ماژول‌های ورودی/خروجی و ماژول‌های ارتباطی مستقل هستند و می‌توانند بر اساس نیازهای تولید به صورت آزاد ترکیب و توسعه داده شوند. از تعداد زیاد نقاط ورودی/خروجی و منطق کنترلی پیچیده پشتیبانی می‌کند. در خطوط تولید متوسط و بزرگ، سیستم‌های اتوماسیون چند ایستگاهی و تجهیزات ماشین‌کاری پیچیده به کار می‌رود.

۵. PLC ایمنی

PLC ایمنی یک کنترلر صنعتی ویژه است که استانداردهای بین‌المللی ایمنی صنعتی را برآورده می‌کند. برای کنترل‌های مرتبط با ایمنی طراحی شده و نه کنترل تولید معمولی. وظایفی مانند محافظت توقف اضطراری، نظارت بر درهای ایمنی و حفاظت در برابر خرابی تجهیزات را اجرا می‌کند. معمولاً در محیط‌های تولید پرخطر مانند خطوط رباتیک، تجهیزات لیزری و کارگاه‌های جوش خودکار استفاده می‌شود.

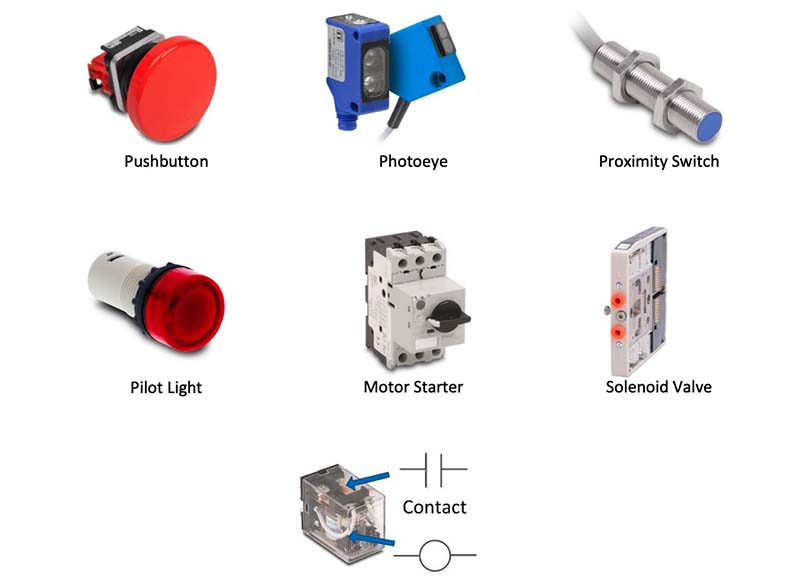

انواع مختلف ورودی PLC

ورودی‌های دیجیتال

سیگنال‌های گسسته روشن/خاموش را از تجهیزات میدانی دریافت می‌کنند.

ورودی سینک (NPN): جریان بار به سمت ترمینال PLC جاری می‌شود، در تجهیزات آسیایی رایج است.

ورودی سورس (PNP): جریان بار از ترمینال PLC خارج می‌شود، به طور گسترده در سیستم‌های اروپایی استفاده می‌شود.

تجهیزات نمونه: دکمه‌ها، سوئیچ‌های محدود، سنسورهای مجاورت، سنسورهای فتوالکتریک.

ورودی‌های آنالوگ

سیگنال‌های متغیر پیوسته را برای اندازه‌گیری کمیت‌های فیزیکی دریافت می‌کنند.

تجهیزات نمونه: فرستنده دما، سنسور فشار، سنسور جریان سیال.

انواع مختلف خروجی PLC

خروجی آنالوگ

سیگنال‌های ولتاژ یا جریان پیوسته (۴–۲۰ میلی‌آمپر، ۰–۱۰ ولت) تولید می‌کند. برای تنظیم درایوهای فرکانس متغیر، شیرهای متناسب و رگولاتورها به کار می‌رود.

خروجی رله‌ای

کلید تماس الکترومکانیکی. از بارهای AC/DC پشتیبانی می‌کند و بازه ولتاژ گسترده دارد. سرعت کلیدزنی پایین و طول عمر محدود دارد و برای بارهای روشن/خاموش با فرکانس پایین مناسب است.

خروجی تریاک (تیریستور دوطرفه)

کلید حالت جامد فقط برای جریان متناوب. کلیدزنی سریع، طول عمر بالا و عدم جرقه تماس. فقط با بارهای جریان متناوب کار می‌کند.

خروجی ترانزیستوری

کلید حالت جامد فقط برای جریان مستقیم. کلیدزنی با سرعت بالا، ایده‌آل برای سیگنال‌های پالسی، کنترل سروو و موتورهای پله‌ای. از عملکرد با فرکانس بالا پشتیبانی می‌کند و فقط با بارهای DC سازگار است.

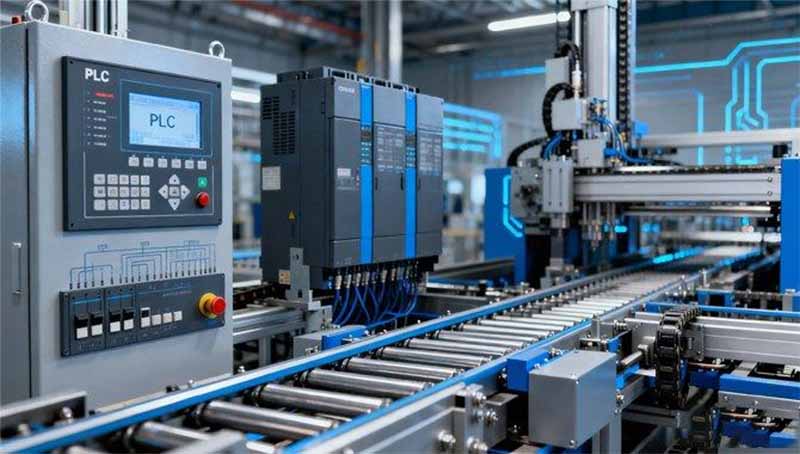

کاربردهای کنترلرهای منطقی قابل برنامه‌ریزی چیست؟

کنترلرهای منطقی قابل برنامه‌ریزی (PLC) به طور گسترده در اتوماسیون صنعتی برای کنترل ماشین‌ها، مدیریت فرآیندهای تولید و افزایش بازده تولید استفاده می‌شوند.

تولید قطعات الکترونیکی

معمولاً در خطوط مونتاژ برد مدار چاپی، ماشین‌های SMT، تجهیزات نیمه‌هادی، سیستم‌های تست قطعات و تجهیزات بازرسی خودکار به کار می‌روند. PLCها به کنترل حرکات ماشین، ترتیب تولید و ارتباط بین دستگاه‌های مختلف کمک می‌کنند تا تولید پایدار و کارآمد تضمین شود.

خطوط بسته‌بندی و مونتاژ

بسیاری از کارخانه‌ها از PLC برای کنترل تجهیزات خودکار بسته‌بندی و مونتاژ استفاده می‌کنند. به عنوان مثال، PLC می‌تواند نوارهای نقاله، موقعیت‌دهی محصول، ماشین‌های برچسب‌زنی، دستگاه‌های پرکن و سیستم‌های مرتب‌سازی را مدیریت کند.

ماشین‌آلات صنعتی

PLCها به طور گسترده در تجهیزاتی مانند ماشین‌های CNC، ماشین‌های برش لیزری، ماشین‌های جوش لیزری و سایر سیستم‌های تولید یکپارچه شده‌اند. عملکرد ماشین‌ها، حرکت موتورها، قابلیت‌های ایمنی و چرخه‌های تولید را کنترل می‌کنند و به اپراتورها امکان پردازش دقیق و تکرارپذیر را می‌دهند.

صنعت خودروسازی

در کارخانه‌های خودروسازی، PLC تجهیزات تولید مانند ماشین‌های جوش رباتیک، خطوط مونتاژ و سیستم‌های بازرسی را کنترل می‌کند. ماشین‌های مختلف را هماهنگ می‌کند تا تولید دقیق و کارآمد خودروها تضمین شود.

سیستم‌های جابجایی مواد

PLC به طور رایج در سیستم‌های جابجایی محصولات یا مواد در داخل کارخانه و انبار استفاده می‌شود. سیستم‌های نقاله، بالابرها، تجهیزات ذخیره خودکار و ماشین‌های مرتب‌سازی را کنترل می‌کند تا بازده حمل و نقل افزایش یافته و کار دستی کاهش یابد.

PLC کنترل مطمئن و همزمان را برای سیستم‌های خودکار مدرن فراهم می‌کند. انعطاف‌پذیری، دوام و برنامه‌ریزی آسان، آن‌ها را به اجزای ضروری کارخانه‌ها از تولید الکترونیک و ماشین‌سازی تا بسته‌بندی و لجستیک تبدیل کرده است.

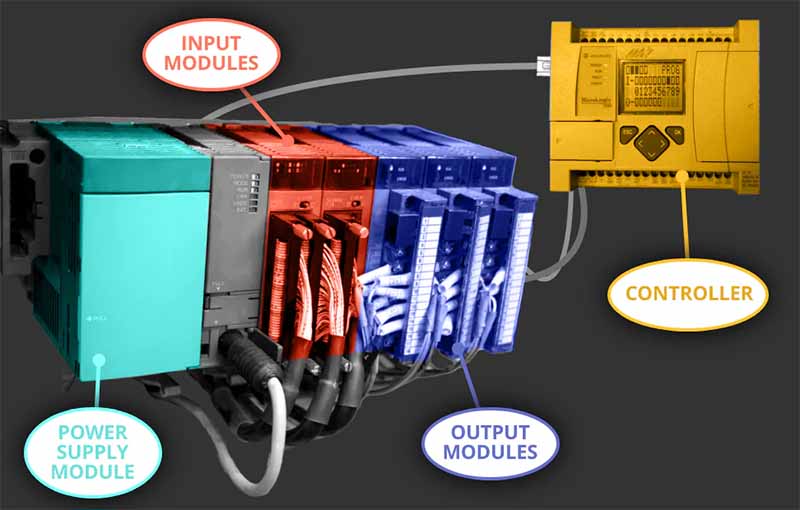

تامین‌کننده قطعات کنترلرهای منطقی قابل برنامه‌ریزی

شرکت EASTECH طیف کامل قطعات کنترل قابل برنامه‌ریزی را ارائه می‌دهد، شامل کنترلرهای PLC، سیستم‌های PAC، ماژول‌های ورودی/خروجی و راهکارهای اتوماسیون کنترل از سازندگان معتبر. این محصولات به طور گسترده در تجهیزات تولید خودکار، خطوط تولید الکترونیک و سیستم‌های کنترل صنعتی به کار می‌روند. EASTECH با تخصص در تامین قطعات الکترونیکی، به مشتریان کمک می‌کند قطعات اتوماسیون مطمئن برای کاربردهای صنعتی مختلف پیدا کنند.

نتیجه نهایی

کنترلرهای منطقی قابل برنامه‌ریزی (PLC) به بخش جدانشدنی اتوماسیون صنعتی مدرن تبدیل شده‌اند و به تولیدکنندگان امکان کنترل دقیق، افزایش بازده و تولید پایدارتر را می‌دهند. کاربردهای کنترلرهای منطقی قابل برنامه‌ریزی از مونتاژ برد مدار چاپی و ساخت قطعات الکترونیک تا تست خودکار و سیستم‌های کارخانه هوشمند، به طور مداوم در صنایع مختلف گسترش می‌یابد. با تهیه قطعات PLC معتبر، تولیدکنندگان می‌توانند عملکرد پایدارتر تجهیزات را به دست آورند، بازده تولید را افزایش داده و فرآیندهای اتوماسیون را با انعطاف‌پذیری و دقت بالاتر بهینه کنند.
