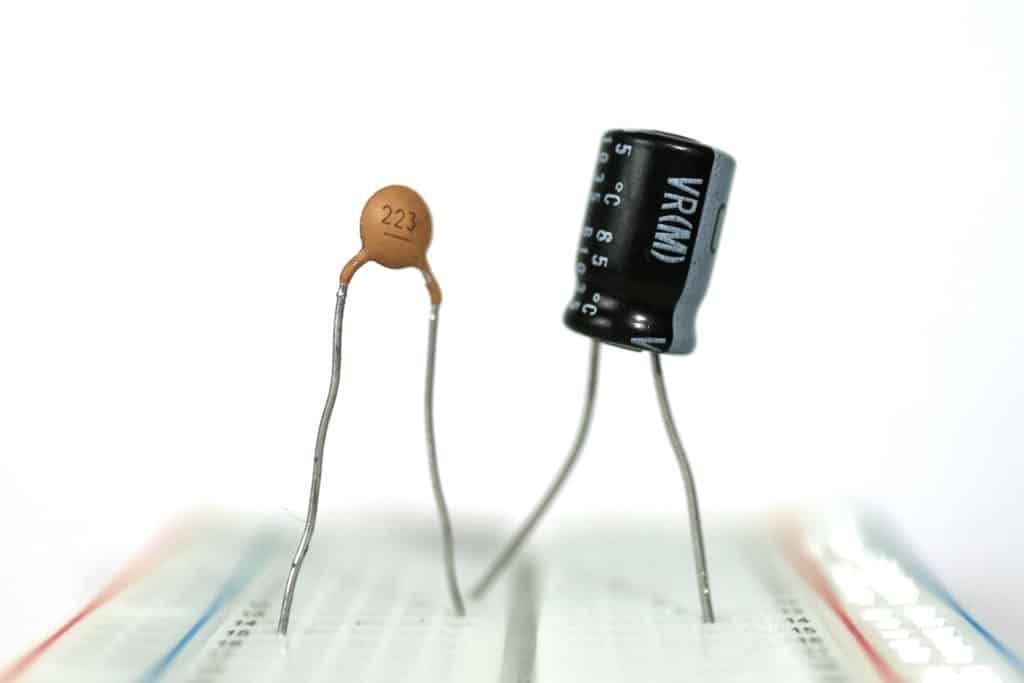

خازن سرامیکی چیست؟

خازن یک قطعه الکترونیکی غیرفعال است که برای ذخیره و آزادسازی انرژی الکتریکی استفاده می‌شود. این قطعه از دو الکترود رسانا تشکیل شده که توسط یک ماده دی الکتریک عایق از یکدیگر جدا شده‌اند و به طور گسترده در مدارهای الکترونیکی برای فیلتراسیون، جدا سازی، جفت سیگنال و ذخیره انرژی به کار می‌رود. بر اساس نوع ماده دی الکتریک استفاده شده، خازن‌ها به چند دسته تقسیم می‌شوند؛ شامل خازن‌های سرامیکی، الکترولیتی و فیلمی. در میان این‌ها، خازن سرامیکی یکی از پرکاربردترین انواع خازن است.

خازن سرامیکی چیست؟ در این خازن از مواد سرامیکی به عنوان لایه دی الکتریک استفاده شده و مزایایی مانند اندازه فشرده، قابلیت اطمینان بالا، مقاومت سری معادل پایین (ESR) و عملکرد عالی در فرکانس بالا را ارائه می‌دهد. این ویژگی‌ها باعث می‌شود خازن سرامیکی در مدارهای الکتریکی به ویژه برای کاربردهایی مانند فیلتر قدرت، جدا سازی چیپ و پردازش سیگنال فرکانس بالا در دستگاه‌های الکترونیکی مدرن مناسب باشد.

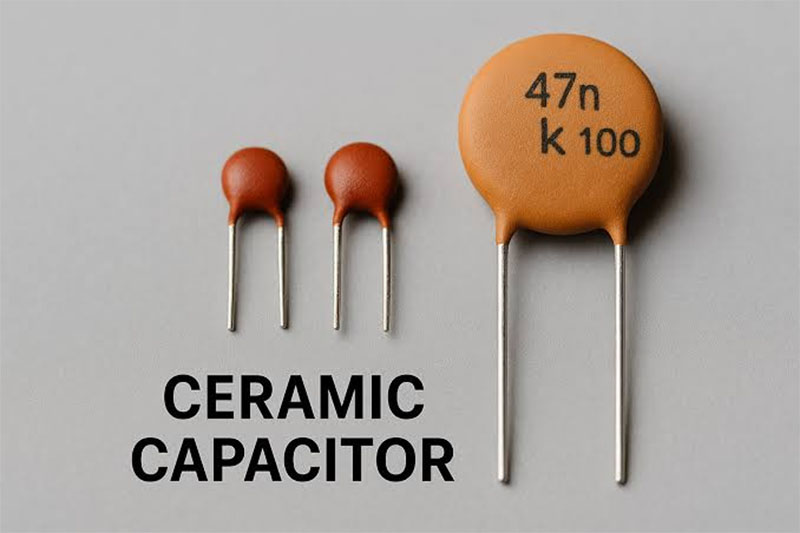

مزایای خازن سرامیکی چیست؟

خازن‌های سرامیکی به یکی از پرکاربردترین انواع خازن تبدیل شده‌اند، عمدتاً به این دلیل که تعادل بسیار خوبی بین اندازه، عملکرد، قابلیت اطمینان، هزینه و محدوده کاربرد ایجاد می‌کنند.

۱. اندازه کوچک، ایده آل برای دستگاه‌های الکترونیکی مینیاتوری

خازن‌های سرامیکی، به ویژه MLCC (خازن‌های سرامیکی چندلایه)، از ساختار چندلایه متشکل از مواد دی الکتریک سرامیکی و الکترودهای فلزی استفاده می‌کنند و امکان دستیابی به مقادیر ظرفیت بالا در بسته‌های بسیار کوچک را فراهم می‌کنند. به عنوان مثال، بسته‌های مینیاتوری مانند 0201، 0402 و 0603 به طور گسترده در دستگاه‌های الکترونیکی قابل حمل استفاده می‌شوند. این سطح بالای یکپارچگی، الزامات صرفه جویی در فضا برای محصولاتی مانند گوشی‌های هوشمند، دستگاه‌های پوشیدنی و تجهیزات هوش مصنوعی را برآورده می‌کند.

۲. عملکرد عالی در فرکانس بالا

خازن‌های سرامیکی دارای مقاومت سری معادل (ESR) و اندوکتانس سری معادل (ESL) پایین هستند، در نتیجه می‌توانند به سرعت به تغییرات جریان در مدار پاسخ دهند و نویزهای فرکانس بالا را به طور مؤثر سرکوب کنند. بنابراین برای جدا سازی قدرت، فیلتر شنت و پردازش سیگنال در مدارهای دیجیتال پرسرعت، به ویژه برای دستگاه‌های نیمه هادی با عملکرد بالا مانند پردازنده‌ها، کارت‌های گرافیک و چیپ‌های ارتباطی بسیار مناسب هستند.

۳. قابلیت اطمینان بالا و طول عمر طولانی

برخلاف خازن‌های الکترولیتی، خازن‌های سرامیکی حاوی الکترولیت مایع نیستند و مشکلات پیری مانند خشک شدن و نشت الکترولیت را حذف می‌کنند. در نتیجه طول عمر بیشتر و پایداری بالاتری ارائه می‌دهند. علاوه بر این، برخی خازن‌های سرامیکی با عملکرد بالا می‌توانند محدوده دمایی وسیعی را تحمل کرده و برای کاربردهای سخت در صنایع خودرو، صنعتی و هوافضا که به قابلیت اطمینان بالا نیاز دارند، مناسب باشند.

۴. هزینه پایین و مناسب برای تولید انبوه

مواد سرامیکی به طور گسترده در دسترس هستند و فرآیندهای تولید بسیار بالغ شده‌اند. به خصوص MLCC ها با روش‌های خودکار تولید انبوه ساخته می‌شوند که هزینه واحد محصول را کاهش می‌دهد.

۵. تنوع انواع محصول و محدوده کاربرد گسترده

خازن‌های سرامیکی در انواع مختلف دی الکتریک موجود هستند:

• خازن‌های سرامیکی C0G/NP0: پایداری بسیار بالایی دارند و برای مدارهای دقیق، مدارهای فرکانس رادیویی و مدارهای ساعت مناسب هستند.
• خازن‌های سرامیکی X7R و X5R: تعادل خوبی بین ظرفیت و پایداری ارائه می‌دهند و پرکاربردترین نوع در دستگاه‌های الکترونیکی هستند.
• خازن‌های سرامیکی با ثابت دی الکتریک بالا Y5V و Z5U: مقادیر ظرفیت بالاتری ارائه داده و برای کاربردهایی که حساس به هزینه هستند، مناسب می‌باشند.

علاوه بر این، خازن‌های سرامیکی در اندازه‌های مختلف بسته، ولتاژهای نامی و محدوده ظرفیت تولید می‌شوند و طیف وسیعی از کاربردها از الکترونیک مصرفی کوچک تا تجهیزات صنعتی را پوشش می‌دهند.

۶. سازگاری عالی با شرایط دما و محیط

برخی خازن‌های سرامیکی می‌توانند عملکرد پایداری در محدوده دمایی وسیع حفظ کنند. به عنوان مثال، MLCC درجه خودرو معمولاً باید الزامات سخت چرخه دمایی و قابلیت اطمینان را برآورده سازد. بنابراین به طور گسترده در وسایل نقلیه انرژی نو، سیستم‌های مدیریت باتری (BMS)، واحد کنترل موتور (ECU) و سایر کاربردهای سخت به کار می‌روند.

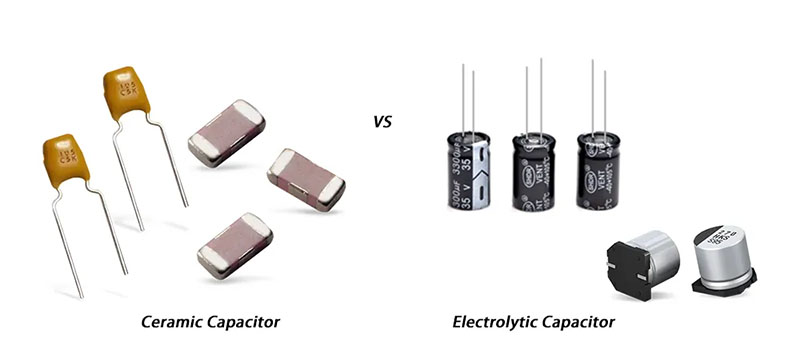

مقایسه خازن سرامیکی و. خازن الکترولیتی

در خازن‌های سرامیکی از مواد سرامیکی به عنوان لایه دی الکتریک استفاده می‌شود، در حالی که خازن‌های الکترولیتی از الکترولیت به عنوان بخشی از ساختار خود استفاده می‌کنند. خازن‌های سرامیکی برای کاربردهای فرکانس بالا، فشرده و با قابلیت اطمینان بالا ترجیح داده می‌شوند، در حالی که خازن‌های الکترولیتی معمولاً برای ذخیره انرژی با ظرفیت بالا و هموارسازی قدرت به کار می‌روند. عامل کلیدی انتخاب خازن، مقدار ظرفیت مورد نیاز است. در صورت نیاز به ذخیره انرژی زیاد، خازن الکترولیتی بهترین گزینه است. خازن‌های سرامیکی عموماً برای وظایف کوچکتر یا کاربردهای فرکانس بالا مناسب‌تر هستند.

مزایای خازن سرامیکی نسبت به خازن الکترولیتی

اندازه کوچکتر: خازن‌های سرامیکی، به ویژه MLCC، می‌توانند ظرفیت بالا را در بسته‌های بسیار فشرده ارائه دهند.

عملکرد بهتر در فرکانس بالا: ESR و اندوکتانس پایین آن‌ها را برای مدارهای دیجیتال پرسرعت ایده آل می‌کند.

طول عمر بیشتر: فاقد الکترولیت مایع بوده و از مشکلات خشک شدن و نشت جلوگیری می‌کند.

قابلیت اطمینان بالاتر: مناسب برای کاربردهای خودرو، صنعتی و موارد نیازمند اطمینان بالا.

مزایای خازن الکترولیتی نسبت به خازن سرامیکی

ظرفیت بالاتر: خازن‌های الکترولیتی می‌توانند انرژی بسیار بیشتری ذخیره کرده و برای فیلتراسیون گسترده مناسب باشند.

صرفه اقتصادی در ظرفیت بالا: ظرفیت بزرگ را با هزینه کمتر نسبت به راه حل‌های سرامیکی معادل ارائه می‌دهند.

مقایسه خازن سرامیکی و. خازن تانتالوم

خازن‌های سرامیکی، به ویژه MLCC، عملکرد عالی در فرکانس بالا و قابلیت مینیاتورسازی ارائه می‌دهند، در حالی که خازن‌های تانتالوم ظرفیت پایدار، بازده حجمی بالا و عملکرد قابل اطمینان در مدارهای مدیریت قدرت دارند.

مزایای خازن سرامیکی نسبت به خازن تانتالوم

ویژگی‌های فرکانس بالا بهتر: ESR و ESL پایین، خازن سرامیکی را برای مدارهای سوئیچ سریع ایده آل می‌کند.

بدون قطبیت: امکان نصب در هر دو جهت وجود دارد و طراحی مدار را ساده می‌کند.

هزینه پایین‌تر: MLCC عموماً برای تولید انبوه مقرون به صرفه است.

مزایای خازن تانتالوم نسبت به خازن سرامیکی

پایداری ظرفیت بالاتر: خازن‌های تانتالوم ظرفیت را بهتر از بسیاری از MLCC کلاس ۲ تحت ولتاژ DC حفظ می‌کنند.

چگالی ظرفیت بالا: می‌توانند ظرفیت بیشتری در بسته کوچکتر نسبت به بسیاری از خازن‌های سرامیکی ارائه دهند.

جریان نشتی کم: برای کاربردهایی که به فیلتر قدرت پایدار نیاز دارند، مناسب است.

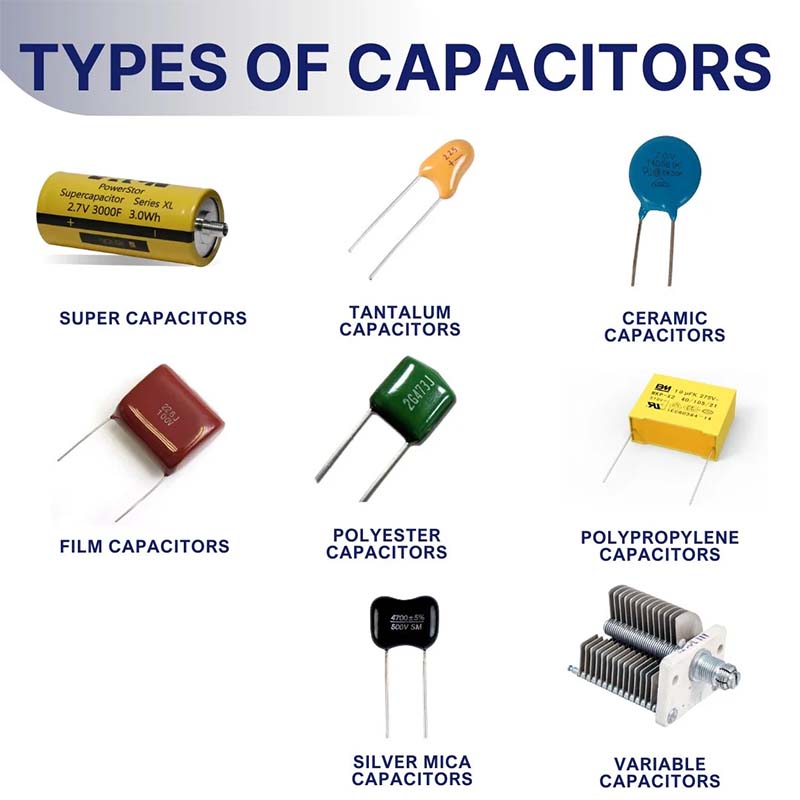

انواع خازن‌های سرامیکی چیست؟

خازن‌های سرامیکی بر اساس ماده دی الکتریک، ویژگی‌های الکتریکی و روش ساخت طبقه‌بندی می‌شوند. رایج‌ترین انواع شامل خازن‌های سرامیکی کلاس ۱، خازن‌های سرامیکی کلاس ۲، خازن‌های سرامیکی کلاس ۳، خازن‌های سرامیکی چندلایه (MLCC) و خازن‌های سرامیکی دیسکی است. در میان این موارد، MLCC به دلیل اندازه فشرده و عملکرد بالا، در حال حاضر نوع غالب مورد استفاده در دستگاه‌های الکترونیکی مدرن است.

۱. خازن‌های سرامیکی کلاس ۱

خازن‌های سرامیکی کلاس ۱، خازن‌های با دقت بالا هستند که معمولاً از مواد دی الکتریک مانند C0G (NP0) استفاده می‌کنند. این خازن‌ها برای کاربردهایی طراحی شده‌اند که به پایداری و دقت عالی نیاز دارند و تغییر ظرفیت ناشی از دما، ولتاژ یا پیری در آن‌ها بسیار کم است. در مقایسه با سایر خازن‌های سرامیکی، خازن‌های کلاس ۱ مقادیر ظرفیت کمتری دارند اما عملکرد الکتریکی برتر، اتلاف دی الکتریک پایین و قابلیت اطمینان بالایی ارائه می‌دهند. این خازن‌ها به طور گسترده در مدارهای فرکانس رادیویی، نوسان‌سازها، مدارهای زمان‌بندی و تجهیزات اندازه‌گیری دقیق به کار می‌روند، جایی که پایداری ظرفیت اهمیت حیاتی دارد.

۲. خازن‌های سرامیکی کلاس ۲

خازن‌های سرامیکی کلاس ۲ از مواد با ثابت دی الکتریک بالا مانند تیتانات باریم استفاده می‌کنند تا مقادیر ظرفیت بالاتر را در بسته کوچک به دست آورند. در مقایسه با خازن‌های کلاس ۱، چگالی ظرفیت بالاتری دارند و برای کاربردهای عمومی الکترونیکی مناسب‌تر هستند. با این حال، ظرفیت آن‌ها با دما، ولتاژ اعمال شده و اثرات پیری تغییر می‌کند. انواع رایج دی الکتریک شامل X7R، X5R و Y5V است که به طور گسترده برای فیلتراسیون قدرت، سرکوب نویز، شنت و جداسازی در الکترونیک مصرفی، صنعتی و خودرویی استفاده می‌شود.

۳. خازن‌های سرامیکی کلاس ۳ (Z5U)

دی الکتریک Z5U چگالی ظرفیت بالایی با هزینه پایین ارائه می‌دهد. محدوده دمای کاری +۱۰ درجه سانتی‌گراد تا +۸۵ درجه سانتی‌گراد است و تغییر ظرفیت بین +۲۲٪ تا -۵۶٪ می‌باشد. این نوع تخریب قابل توجه تحت بایاس DC، رانش دمایی آشکار و پیری چشمگیری دارد. به دلیل محدوده دمای کاری محدود و پایداری پایین، Z5U به تدریج از طراحی‌های الکترونیکی مدرن حذف شده و به ندرت در شماتیک‌های جدید دیده می‌شود.

۴. خازن‌های سرامیکی چندلایه (MLCC)

خازن‌های سرامیکی چندلایه (MLCC) پرکاربردترین خازن‌های سرامیکی در الکترونیک مدرن هستند. این خازن‌ها ساختار چندلایه دارند؛ چندین لایه ماده دی الکتریک سرامیکی و الکترودهای فلزی داخلی به صورت متناوب روی هم قرار گرفته و متصل می‌شوند تا یک خازن فشرده با چگالی ظرفیت بالا تشکیل شود و سازندگان بتوانند مقادیر ظرفیت بالا را در بسته‌های بسیار کوچک تولید کنند. MLCC دارای مقاومت سری معادل پایین (ESR)، عملکرد عالی در فرکانس بالا، قابلیت اطمینان بالا و اندازه مینیاتوری است و برای طراحی مدارهای با تراکم بالا ایده آل می‌باشد.

۵. خازن‌های سرامیکی دیسکی

خازن‌های سرامیکی دیسکی از یک دی الکتریک سرامیکی به شکل دیسک استفاده می‌کنند که دو طرف آن با الکترودهای فلزی پوشانده شده است. در مقایسه با MLCC، ساختار ساده‌تری دارند و معمولاً در کاربردهایی به کار می‌روند که به تحمل ولتاژ بالا و صرفه اقتصادی نیاز دارند. خازن‌های سرامیکی دیسکی پایداری و عملکرد عایقی خوبی ارائه می‌دهند و برای مدارهای منبع تغذیه، سرکوب تداخل الکترومغناطیسی، مدارهای ایمنی و تجهیزات الکترونیکی ولتاژ بالا مناسب هستند.

مقایسه انواع مختلف خازن‌های سرامیکی

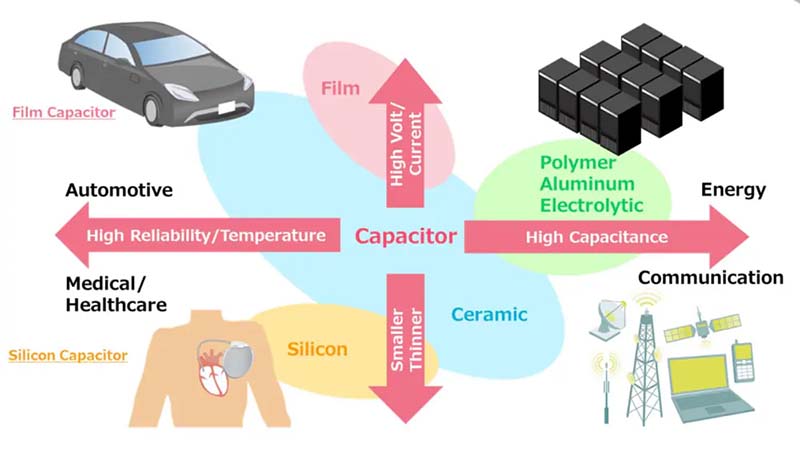

خازن‌های سرامیکی برای چه کاربردهایی استفاده می‌شوند؟

خازن‌های سرامیکی به طور گسترده در مدارهای الکترونیکی برای ذخیره انرژی، فیلتراسیون سیگنال، سرکوب نویز و پایدارسازی ولتاژ به کار می‌روند.

۱. کاربردهای جداسازی و شنت

یکی از رایج‌ترین کاربردهای خازن‌های سرامیکی جداسازی و شنت است، به ویژه در مدارهایی که شامل مدارهای مجتمع (IC) هستند. این خازن‌ها نزدیک پین‌های تغذیه چیپ‌ها قرار می‌گیرند تا با تامین سریع جریان گذرا هنگام تغییر حالت کاری IC، ولتاژ پایدار را فراهم کنند. همزمان به کاهش نویز فرکانس بالا در منبع تغذیه کمک کرده و جلوگیری می‌کنند از اینکه نوسانات ولتاژ بر عملکرد مدار تاثیر بگذارند.

۲. فیلتراسیون منبع تغذیه

خازن‌های سرامیکی به طور گسترده در مدارهای مدیریت قدرت برای فیلتراسیون نوسانات ولتاژ نامطلوب و نویز الکتریکی استفاده می‌شوند. این خازن‌ها ولتاژ DC ناپایدار را هموار کرده و بازده و قابلیت اطمینان منابع تغذیه، تنظیم‌کننده‌های ولتاژ و دستگاه‌های باتری‌دار را بهبود می‌بخشند. به دلیل ESR پایین و پاسخ سریع، MLCC معمولاً در منابع تغذیه سوئیچینگ و مدارهای مبدل DC-DC به کار می‌روند.

۳. سرکوب نویز و فیلتراسیون EMI

خازن‌های سرامیکی در کاهش تداخل الکترومغناطیسی (EMI) و نویز فرکانس بالا تولید شده توسط مدارهای الکترونیکی مؤثر هستند. اغلب در مدارهای سرکوب نویز، فیلتر ورودی/خروجی و کاربردهای ایمنی به کار می‌روند تا از تداخل بین اجزای مختلف جلوگیری کرده و پایداری کلی سیستم را افزایش دهند.

۴. جفت و فیلتراسیون سیگنال

در مدارهای آنالوگ و ارتباطی، خازن‌های سرامیکی برای جفت و فیلتراسیون سیگنال استفاده می‌شوند. سیگنال‌های متناوب را عبور داده و مولفه DC را مسدود می‌کنند و به جداسازی مراحل مختلف مدار کمک می‌کنند. خازن‌های سرامیکی با پایداری بالا مانند انواع C0G/NP0 معمولاً در مدارهای RF، نوسان‌سازها و کاربردهای زمان‌بندی که به پردازش دقیق سیگنال نیاز دارند، به کار می‌روند.

۵. الکترونیک خودرویی

خازن‌های سرامیکی به دلیل قابلیت اطمینان و توان کار در محیط‌های سخت، نقش مهمی در سیستم‌های الکترونیک خودرویی دارند. در واحدهای کنترل موتور (ECU)، سیستم‌های کمک راننده پیشرفته (ADAS)، سیستم مدیریت باتری خودروهای الکتریکی، سنسورها و سیستم‌های سرگرمی برای فیلتراسیون قدرت، پردازش سیگنال و پایدارسازی ولتاژ استفاده می‌شوند.

۶. الکترونیک مصرفی و دستگاه‌های موبایل

الکترونیک مصرفی مدرن به شدت به خازن‌های سرامیکی چندلایه (MLCC) متکی است، زیرا اندازه بسیار کوچک و چگالی ظرفیت بالایی دارند. گوشی‌های هوشمند، تبلت‌ها، لپ‌تاپ‌ها، ساعت‌های هوشمند و سایر دستگاه‌های فشرده ممکن است شامل صدها یا حتی هزاران MLCC برای تنظیم قدرت، جداسازی پردازنده، فیلتر سیگنال RF و محافظت مدار باشند.

۷. کاربردهای صنعتی و با عملکرد بالا

خازن‌های سرامیکی همچنین به طور گسترده در تجهیزات صنعتی، سیستم‌های مخابراتی، سرورها و سخت‌افزار محاسبات هوش مصنوعی استفاده می‌شوند. قابلیت اطمینان بالا، اتلاف کم و پاسخ سریع آن‌ها را برای کاربردهایی که به عملکرد پایدار نیاز دارند مناسب می‌کند، شامل مراکز داده، تجهیزات شبکه، کنترل‌کننده‌های صنعتی و مدارهای فرکانس بالا.

بهترین خازن‌های سرامیکی چندلایه

Murata GRM188C80E107ME – MLCC 0603، ۱۰۰μF، ۲.۵V

Murata GRM188C80E107ME یک خازن سرامیکی چندلایه با ظرفیت بالا است که در بسته فشرده 0603 (متریک ۱۶۰۸) ساخته شده، ظرفیت ۱۰۰μF و ولتاژ نامی ۲.۵V دارد. بر اساس ویژگی‌های دی الکتریک X6S، چگالی ظرفیت عالی و عملکرد امپدانس پایین در فضای بسیار کوچک ارائه می‌دهد. این خازن برای هموارسازی منبع تغذیه، مدارهای جداسازی و دستگاه‌های الکترونیکی فشرده طراحی شده و برای کاربردهایی مانند گوشی‌های هوشمند، سرورها و سیستم‌های محاسبات پیشرفته مناسب است.

KYOCERA AVX KGM15CS60E107MT – MLCC 0603، ۱۰۰μF، ۲.۵V

KYOCERA AVX KGM15CS60E107MT یک خازن سرامیکی چندلایه با چگالی بالا بر دی الکتریک X6S در بسته 0603 است که ظرفیت ۱۰۰μF با ولتاژ نامی ۲.۵V ارائه می‌دهد. ترکیبی از اندازه فشرده، ویژگی ESR پایین و عملکرد دمایی قابل اطمینان از -۵۵ درجه تا +۱۰۵ درجه سانتی‌گراد دارد و برای مدیریت قدرت، جداسازی و فیلتراسیون در الکترونیک قابل حمل، تجهیزات صنعتی و مدارهای ولتاژ پایین ایده آل است.

Murata GRM188R60E106ME – MLCC 0603، ۱۰μF، ۲.۵V

Murata GRM188R60E106ME یک خازن سرامیکی X5R فشرده 0603 با ظرفیت ۱۰μF و ولتاژ نامی ۲.۵V است. تعادل خوبی بین ظرفیت، اندازه و هزینه ایجاد می‌کند و یکی از راه حل‌های رایج MLCC برای جداسازی، فیلتر نویز و پایدارسازی منبع تغذیه در دستگاه‌های موبایل و سیستم‌های تعبیه شده است.

Samsung CL10A106MQ8NNNC – MLCC 0603، ۱۰μF، ۶.۳V

Samsung CL10A106MQ8NNNC یک خازن سرامیکی چندلایه پرکاربرد با ظرفیت ۱۰μF و ولتاژ نامی ۶.۳V است. با بسته SMD فشرده و ویژگی‌های دی الکتریک X5R قابل اطمینان، معمولاً برای الکترونیک مصرفی، دستگاه‌های اینترنت اشیا، مدارهای قدرت و کاربردهای عمومی جداسازی انتخاب می‌شود.

TDK C1608X7R1A106K080AC – MLCC 0603، ۱۰μF، ۱۰V

TDK C1608X7R1A106K080AC یک MLCC با دی الکتریک X7R است که برای کاربردهایی با نیاز به پایداری دمایی بهتر طراحی شده است. ظرفیت ۱۰μF، ولتاژ نامی ۱۰V و بسته 0603 دارد و برای الکترونیک خودرویی، سیستم‌های کنترل صنعتی و مدارهای منبع تغذیه که قابلیت اطمینان و عملکرد پایدار اهمیت دارد، مناسب است.

KEMET C0603C104K5RACTU – MLCC 0603، ۰.۱μF، ۵۰V

KEMET C0603C104K5RACTU یک خازن سرامیکی عمومی محبوب با ظرفیت ۰.۱μF و ولتاژ نامی ۵۰V در بسته فشرده 0603 است. به طور گسترده به عنوان خازن جداسازی و شنت برای مدارهای مجتمع استفاده می‌شود و به سرکوب نویز فرکانس بالا و حفظ تغذیه پایدار در مدارهای دیجیتال و آنالوگ کمک می‌کند.

تامین یک مرحله‌ای خازن‌ها و قطعات غیرفعال – Eastech مجموعه کاملی از راه حل‌های خازن با کیفیت بالا را برای کاربردهای متنوع الکترونیکی ارائه می‌دهد، شامل MLCC (خازن‌های سرامیکی چندلایه)، خازن سرامیکی، خازن الکترولیتی آلومینیومی، خازن فیلم، خازن تانتالوم، خازن پلیمری و سوپر خازن. با دسترسی به سازندگان برتر خازن و طیف گسترده مشخصات، به مشتریان کمک می‌کنیم تا قطعات غیرفعال قابل اطمینان را برای الکترونیک مصرفی، سیستم‌های خودرویی، تجهیزات صنعتی، منابع تغذیه، دستگاه‌های ارتباطی و سایر کاربردهای الکترونیک پیشرفته تهیه کنند.

خلاصه: خازن‌های سرامیکی به دلیل اندازه فشرده، عملکرد پایدار و ویژگی‌های الکتریکی عالی، جزو پرکاربردترین قطعات غیرفعال در طراحی‌های الکترونیکی مدرن هستند. کاربرد خازن‌های سرامیکی طیف وسیعی از حوزه‌ها مانند مدیریت قدرت، پردازش سیگنال، الکترونیک خودرویی، سیستم‌های ارتباطی و دستگاه‌های مصرفی را پوشش می‌دهد. با ادامه توسعه فناوری‌های الکترونیکی به سمت عملکرد بالاتر و ابعاد کوچکتر، خازن‌های سرامیکی همچنان راه حل کلیدی برای دستیابی به سیستم‌های مدار پایدار و کارآمد خواهند بود.
