سلف و اندوکتانس چیست؟

سلف‌ها اجزای بنیادی مدارهای الکترونیکی هستند و نقش حیاتی در تبدیل توان، فیلتراسیون و ذخیره انرژی ایفا می‌کنند. سلف‌ها با ذخیره انرژی در میدان مغناطیسی و کنترل تغییرات جریان، به حفظ پایداری عملکرد مدار و افزایش بازده سیستم کمک می‌کنند. در این مقاله نحوه کار سلف‌ها، مفهوم اندوکتانس و کاربردهای سلف در مدارهای الکترونیکی مختلف توضیح داده شده است.

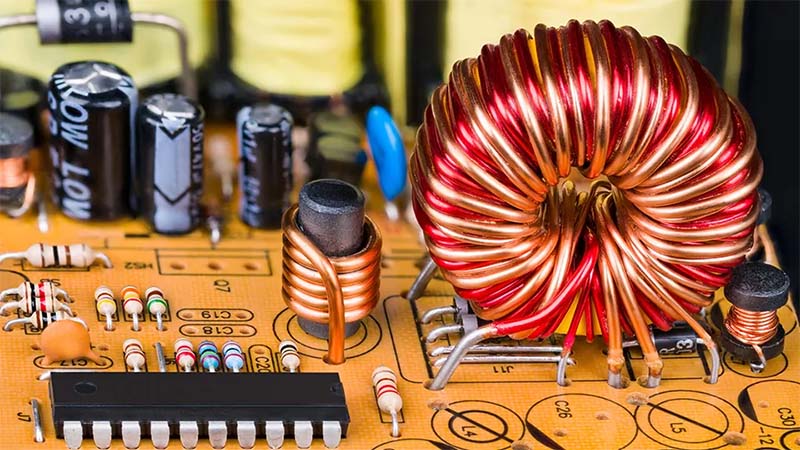

سلف و اندوکتانس چیست؟

سلف یک قطعه الکترونیکی است که معمولاً از پیچیدن سیم رسانا به صورت سیم‌پیچ ساخته می‌شود. با عبور جریان از سیم‌پیچ، میدان مغناطیسی ایجاد می‌شود که انرژی را ذخیره کرده و از تغییرات ناگهانی جریان جلوگیری می‌کند. سلف به عنوان یکی از سه قطعه غیرفعال اصلی مدارهای الکترونیکی (همراه با مقاومت و خازن) در کاربردهای مختلف الکترونیکی کاربرد گسترده‌ای دارد.

سلف‌ها به طور گسترده در مدارهای مدیریت توان برای ذخیره و تنظیم انرژی، در مدارهای فیلتر برای کاهش نویز الکتریکی و تداخل الکترومغناطیسی و در مدارهای فرکانس رادیویی و پردازش سیگنال برای ایجاد رزونانس، انتخاب فرکانس و تطبیق امپدانس استفاده می‌شوند.

اندوکتانس چیست؟

اندوکتانس یک پارامتر فیزیکی است که توانایی رسانا یا سیم‌پیچ در مقابله با تغییرات جریان و ذخیره انرژی به صورت میدان مغناطیسی را توصیف می‌کند.

این پارامتر معمولاً با حرف L نمایش داده می‌شود.

واحد اندازه‌گیری اندوکتانس عبارت است از:

هنری (H)

واحدهای کوچک رایج آن عبارتند از:

میلی‌هنری (mH) = ۱۰⁻³ هنری

میکروهنری (μH) = ۱۰⁻⁶ هنری

نانوهنری (nH) = ۱۰⁻⁹ هنری

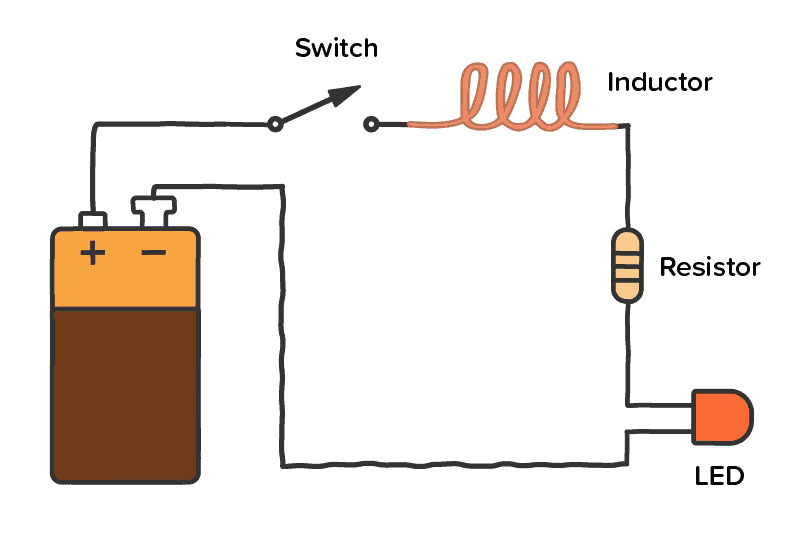

اندوکتانس چگونه کار می‌کند؟

• با عبور جریان از سیم‌پیچ، میدان مغناطیسی ایجاد می‌شود. هرگونه تغییر در جریان باعث تغییر این میدان مغناطیسی می‌شود.
• بر اساس قانون القای الکترومغناطیسی فارادی، میدان مغناطیسی متغیر ولتاژی را درون سیم‌پیچ القا می‌کند. طبق قانون لنز، این ولتاژ القایی همیشه با تغییرات جریان مخالفت می‌کند.
• نکته مهم این است که سلف با خود جریان مخالفت نمی‌کند، بلکه با تغییرات جریان مخالفت می‌کند.

در صورت افزایش سریع جریان: سلف ولتاژ معکوس ایجاد کرده و سرعت افزایش جریان را کاهش می‌دهد.

در صورت کاهش سریع جریان: سلف انرژی ذخیره شده خود را آزاد کرده و جریان را پایدار نگه می‌دارد.

عوامل مؤثر بر اندوکتانس

مقدار اندوکتانس سیم‌پیچ به ساختار فیزیکی آن بستگی دارد. تعداد پیچ‌ها، اندازه سیم‌پیچ، ماده هسته و طول کل سیم‌پیچ بر مقدار نهایی اندوکتانس تأثیر می‌گذارند.

• تعداد پیچ‌های سیم‌پیچ: هرچه تعداد پیچ‌ها بیشتر باشد، اندوکتانس بالاتر است.
• سطح مقطع سیم‌پیچ: سطح مقطع بزرگتر منجر به اندوکتانس بالاتر می‌شود.
• طول سیم‌پیچ: در تعداد پیچ‌های یکسان، سیم‌پیچ طویل‌تر اندوکتانس کمتری دارد.
• ماده هسته: استفاده از هسته فریتی یا آهنی به طور قابل توجهی اندوکتانس را افزایش می‌دهد.
• نفوذپذیری مغناطیسی (μ): مواد با نفوذپذیری بالاتر اندوکتانس بیشتری ایجاد می‌کنند.

کاربردهای اصلی سلف

ذخیره انرژی:

انرژی را به صورت موقت در میدان مغناطیسی ذخیره کرده و در صورت نیاز آزاد می‌کند.

تنظیم جریان:

به هموارسازی تغییرات جریان و پایدارسازی جریان توان در مدارهای الکترونیکی کمک می‌کند.

فیلتر نویز:

نویز الکتریکی و تداخل الکترومغناطیسی را در خطوط توان و سیگنال کاهش می‌دهد.

پردازش سیگنال:

در مدارهای فرکانس رادیویی و رزونانسی برای انتخاب فرکانس، تطبیق امپدانس و شکل‌دهی سیگنال استفاده می‌شود.

بهبود تبدیل توان:

نقش کلیدی در مبدل‌های DC-DC، منابع تغذیه سوئیچینگ و تنظیم‌کننده‌های ولتاژ برای انتقال کارآمد انرژی دارد.

سلف‌ها اجزای غیرفعال ضروری هستند که به مدیریت انرژی، پایدارسازی جریان، فیلتراسیون سیگنال و بهبود عملکرد و قابلیت اطمینان مدارهای الکترونیکی مدرن کمک می‌کنند.

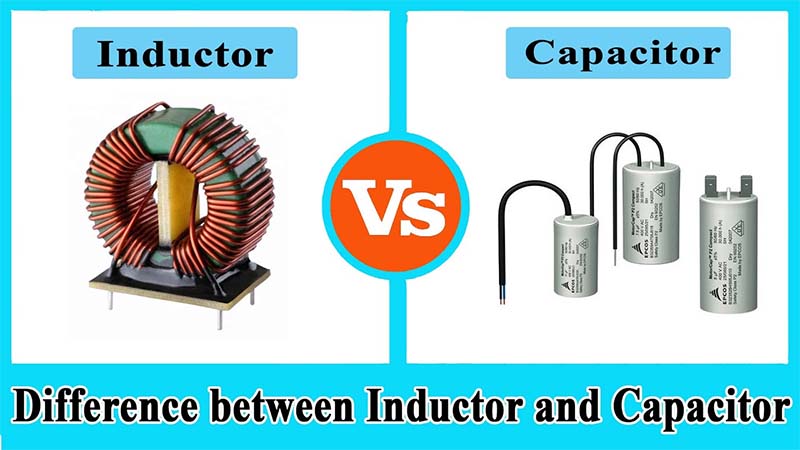

تفاوت عملکرد سلف و خازن چیست؟

سلف‌ها و خازن‌ها هر دو قطعات غیرفعال الکترونیکی هستند که برای ذخیره انرژی در مدارها به کار می‌روند، اما انرژی را به روش‌های متفاوت ذخیره می‌کنند و در برابر سیگنال‌های جریان مستقیم (DC) و جریان متناوب (AC) رفتار متفاوتی دارند.

سلف

سلف انرژی را به صورت میدان مغناطیسی هنگام عبور جریان از سیم‌پیچ خود ذخیره می‌کند. وظیفه اصلی آن مقابله با تغییرات جریان است.

هنگام افزایش جریان، سلف نیروی الکترومحرکه معکوس ایجاد کرده و با این تغییر مخالفت می‌کند.

هنگام کاهش جریان، انرژی مغناطیسی ذخیره شده آزاد می‌شود تا ادامه عبور جریان حاصل شود.

سلف‌ها پس از یک بازه کوتاه پایدارسازی، اجازه عبور جریان مستقیم را می‌دهند اما مانع عبور سیگنال‌های متناوب با فرکانس بالا می‌شوند.

خازن

خازن انرژی را به صورت میدان الکتریکی بین دو صفحه رسانا ذخیره می‌کند. وظیفه اصلی آن مقابله با تغییرات ولتاژ است.

هنگام اعمال ولتاژ، خازن شارژ شده و انرژی الکتریکی ذخیره می‌کند.

هنگام افت ولتاژ، خازن انرژی ذخیره شده را آزاد می‌کند تا پایداری ولتاژ حفظ شود.

خازن‌ها پس از شارژ کامل مانع عبور جریان مستقیم می‌شوند اما اجازه عبور سیگنال‌های متناوب را می‌دهند.

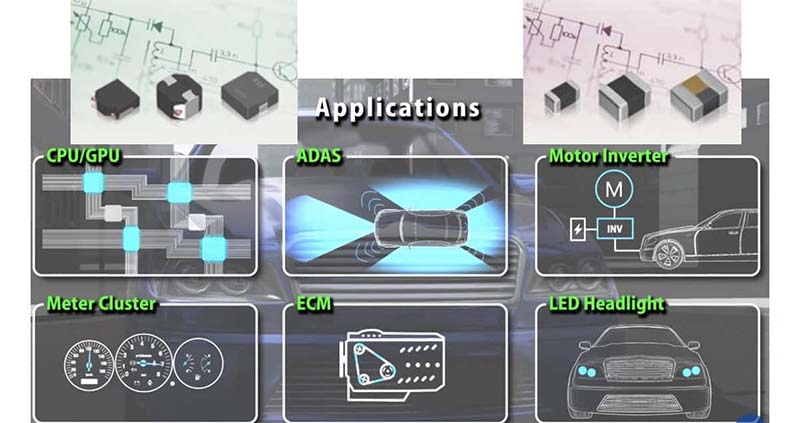

کاربرد سلف‌ها در سیستم‌های الکترونیکی

سلف‌ها با قابلیت ذخیره انرژی مغناطیسی، مقابله با تغییرات ناگهانی جریان و مسدود کردن سیگنال‌های فرکانس بالا، وظایف کلیدی در سیستم‌های مدیریت توان، فیلتراسیون، ارتباطات و تبدیل انرژی به عهده می‌گیرند.

۱. تبدیل توان و تنظیم ولتاژ

سلف‌ها به طور گسترده در مبدل‌های DC-DC برای ذخیره و آزادسازی انرژی جهت تبدیل ولتاژ استفاده می‌شوند. در دستگاه‌هایی مانند گوشی‌های هوشمند، لپ‌تاپ، سرور، پردازنده گرافیکی و خودروهای الکتریکی، سلف‌ها با استفاده از مدارهای باکست و بوست، ولتاژ ورودی را به ولتاژ خروجی پایدار تبدیل کرده و بازده و پایداری توان را افزایش می‌دهند.

۲. فیلتراسیون توان و کاهش نویز

سلف‌ها معمولاً در مدارهای فیلتر توان برای کاهش نوسانات جریان و نویزهای فرکانس بالا به کار می‌روند. به همراه خازن‌ها، فیلترهای LC تشکیل داده و خروجی توان را هموار می‌کنند و توان پایدار برای قطعات حساس مانند پردازنده، FPGA و تجهیزات ارتباطی فراهم می‌کنند.

۳. ارتباطات بی‌سیم و فرکانس رادیویی

در سیستم‌های فرکانس رادیویی مانند گوشی‌های هوشمند، دستگاه‌های وای‌فای، ماژول بلوتوث و تجهیزات 5G، سلف‌ها برای تطبیق امپدانس، تنظیم فرکانس و فیلتر سیگنال استفاده می‌شوند. ترکیب سلف و خازن به بهینه‌سازی انتقال سیگنال و بهبود کیفیت ارتباط کمک می‌کند.

۴. حذف تداخل الکترومغناطیسی

سلف‌ها، به خصوص دروسل‌های حالت مشترک، برای کاهش تداخل الکترومغناطیسی در سیستم‌های الکترونیکی به کار می‌روند. این قطعات در رابط‌های USB، HDMI، اترنت و مدارهای ورودی توان قرار می‌گیرند تا نویزهای ناخواسته را مسدود کرده و اجازه عبور سیگنال‌های اصلی را بدهند.

۵. موتورها و دستگاه‌های الکترومغناطیسی

سلف‌ها قطعات ضروری در موتورها، ترانسفورماتورها و رله‌ها هستند. سیم‌پیچ موتور مانند یک سلف عمل کرده، میدان مغناطیسی ایجاد و انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند. ترانسفورماتور و رله از پدیده القای الکترومغناطیسی برای تبدیل ولتاژ و کنترل کلیدزنی استفاده می‌کنند.

۶. سیستم درایور LED

در مدارهای درایور LED، سلف‌ها با ذخیره و آزادسازی انرژی جریان را تنظیم کرده، عملکرد پایدار LED را تضمین و بازده را افزایش می‌دهند. این قطعات به طور گسترده در روشنایی خودرو، نور پس‌زمینه نمایشگرها و سیستم‌های روشنایی هوشمند استفاده می‌شوند.

۷. الکترونیک خودرو و سیستم‌های خودروهای الکتریکی

سلف‌ها نقش مهمی در الکترونیک خودرو شامل سیستم مدیریت باتری (BMS)، شارژرهای داخلی، کنترلر موتور و ماژول‌های توان دارند. این قطعات به مدیریت عبور جریان، پایدارسازی توزیع توان و افزایش قابلیت اطمینان خودروهای الکتریکی و هوشمند کمک می‌کنند.

سوالات متداول در مورد سلف‌ها

۱. سلف‌ها معمولاً در کجا استفاده می‌شوند؟

سلف‌ها به طور گسترده در مبدل‌های DC-DC، منابع تغذیه، مدارهای ارتباطی فرکانس رادیویی، فیلترهای تداخل الکترومغناطیسی، درایورهای LED، الکترونیک خودرو و سیستم‌های کنترل صنعتی به کار می‌روند.

۲. چرا از سلف در منابع تغذیه استفاده می‌شود؟

سلف‌ها در حین تبدیل ولتاژ انرژی را ذخیره و آزاد می‌کنند و به مبدل‌های DC-DC اجازه می‌دهند ولتاژ را به صورت کارآمد افزایش یا کاهش دهند و خروجی توان پایدار حاصل شود.

۳. آیا سلف اجازه عبور جریان مستقیم را می‌دهد؟

بله. پس از رسیدن به حالت پایدار، سلف ایده‌آل جریان مستقیم را با مقاومت بسیار کم عبور می‌دهد. با این حال با تغییرات سریع جریان مخالفت کرده و سیگنال‌های متناوب فرکانس بالا را مسدود می‌کند.

۴. چرا سلف‌ها همراه با خازن‌ها استفاده می‌شوند؟

سلف و خازن اغلب برای ساخت فیلترهای LC با یکدیگر ترکیب می‌شوند. سلف نویزهای جریان را کاهش می‌دهد، در حالی که خازن نوسانات ولتاژ را هموار کرده و توان تمیزتر و پایدارتر ارائه می‌دهد.

۵. انواع اصلی سلف‌ها کدامند؟

انواع رایج سلف شامل سلف‌های توان، سلف‌های RF، دروسل‌های حالت مشترک، سلف‌های کوپل شده و سلف‌های بدون هسته یا با هسته فریت است.

۶. سلف چگونه تداخل الکترومغناطیسی را کاهش می‌دهد؟

سلف جریان‌های نویز فرکانس بالا را مسدود می‌کند و اجازه عبور سیگنال‌های اصلی یا جریان توان را می‌دهد. دروسل‌های حالت مشترک به طور گسترده در دستگاه‌های الکترونیکی برای کاهش تداخل الکترومغناطیسی استفاده می‌شوند.

۷. چه عواملی را در انتخاب سلف باید در نظر گرفت؟

عوامل کلیدی شامل مقدار اندوکتانس، جریان نامی، مقاومت DC (DCR)، فرکانس کاری، جریان اشباع، اندازه و الزامات کاربرد است. انتخاب صحیح سلف بازده را تضمین کرده و از گرم شدن بیش از حد یا افت عملکرد جلوگیری می‌کند.

چگونه سلف مناسب را انتخاب کنیم؟

انتخاب سلف مناسب به کاربرد مدار و الزامات الکتریکی بستگی دارد. عوامل کلیدی برای بررسی شامل مقدار اندوکتانس، جریان نامی، جریان اشباع، مقاومت DC (DCR)، فرکانس کاری و اندازه است.

ابتدا مقدار مناسب اندوکتانس (میکروهنری یا میلی‌هنری) را بر اساس طراحی مدار انتخاب کنید؛ زیرا این مقدار توانایی ذخیره انرژی و عملکرد فیلتراسیون را تعیین می‌کند. برای کاربردهای توان مانند مبدل‌های DC-DC، سلف باید جریان نامی و جریان اشباع مناسبی داشته باشد تا بار مورد انتظار را بدون گرم شدن بیش از حد یا از دست دادن مشخصات تحمل کند.

مقاومت DC سلف نیز اهمیت دارد؛ زیرا مقاومت کمتر اتلاف توان را کاهش داده و بازده را افزایش می‌دهد. برای کاربردهای فرکانس بالا مانند مدارهای RF و فیلترهای تداخل الکترومغناطیسی، سلفی با مشخصات فرکانسی مناسب و اتلاف سیگنال کم انتخاب کنید.

در نهایت، اندازه فیزیکی، محدوده دمای کاری و الزامات قابلیت اطمینان سیستم را بررسی نمایید.

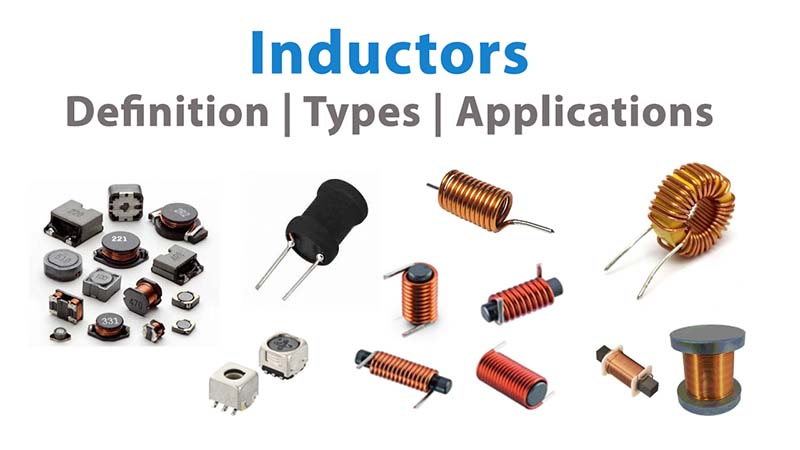

سلف‌ها | توزیع‌کننده قطعات الکترونیکی

در شرکت ایستک، ما به مشتریان در تهیه سلف‌ها و سایر قطعات نیمه‌هادی برای کاربردهای مختلف الکترونیکی کمک می‌کنیم. خدمات ما شامل تطبیق قطعه، ارائه راه‌حل جایگزین و پشتیبانی زنجیره تامین است. برای ماژول‌های مدیریت توان، تجهیزات ارتباطی، الکترونیک خودرو و سیستم‌های صنعتی، ما به مهندسان و تیم‌های خرید کمک می‌کنیم تا قطعات مناسبی که الزامات فنی و نیازهای پروژه را برآورده سازند، پیدا کنند.

به طور خلاصه، انتخاب قطعه مناسب نیاز به درک دقیق الزامات مدار شامل فرکانس، ظرفیت تحمل توان، محدودیت اندازه و اهداف طراحی دارد. با مقایسه قطعات غیرفعال و درک تفاوت عملکرد سلف و خازن، مهندسان می‌توانند بر اساس مشخصات الکتریکی منحصر به فرد و نیازهای کاربرد، تصمیمات بهتری بگیرند. این دو قطعه اغلب در محصولات الکترونیکی مدرن به صورت ترکیبی استفاده می‌شوند تا بهترین عملکرد حاصل شود.
