بهترین آی‌سی مدیریت توان چیست؟ [راهنمای جامع]

مدارهای مجتمع مدیریت توان (PMIC) قطعات ضروری در سیستم‌های الکترونیکی مدرن هستند و وظیفه تنظیم، تبدیل و توزیع بهینه توان بین چندین دستگاه را بر عهده دارند. با کوچک‌تر شدن محصولات الکترونیکی و حساسیت بیشتر آن‌ها نسبت به مصرف انرژی، انتخاب PMIC مناسب برای بهینه‌سازی عملکرد و بازده انرژی اهمیت فزاینده‌ای پیدا کرده است. درک مدار مجتمع مدیریت توان چه کاری انجام می‌دهد به مهندسان و طراحان کمک می‌کند تا تصمیمات آگاهانه برای کاربردهای پیشرفته بگیرند.

مدار مجتمع مدیریت توان چیست؟

مدار مجتمع مدیریت توان (PMIC) یک تراشه است که وظیفه اصلی آن ادغام انواع عملکردهای کنترل توان در یک واحد واحد است. اگر سیستم تغذیه دستگاه‌های هوشمند قابل حمل با قطعات مجزا ساخته شود، به چندین تراشه مجزا برای انجام وظایف مختلف نیاز خواهد بود. این موارد شامل تبدیل ولتاژ، ماژول‌های تنظیم ولتاژ با خروجی چند کاناله، واحد شارژ باتری و قطعات نظارت برای تشخیص سطوح ولتاژ هستند که همه باید به صورت جداگانه پیکربندی شوند.

بهترین مدار مجتمع مدیریت توان انواع عملکردهای کنترل توان را در یک واحد یکپارچه می‌کند. اگر سیستم تغذیه دستگاه‌های هوشمند قابل حمل با قطعات مجزا ساخته شود، به چندین تراشه مجزا برای انجام وظایف مختلف نیاز خواهد بود. این موارد شامل تبدیل ولتاژ، ماژول‌های تنظیم ولتاژ با خروجی چند کاناله، واحد شارژ باتری و قطعات نظارت برای تشخیص سطوح ولتاژ هستند.

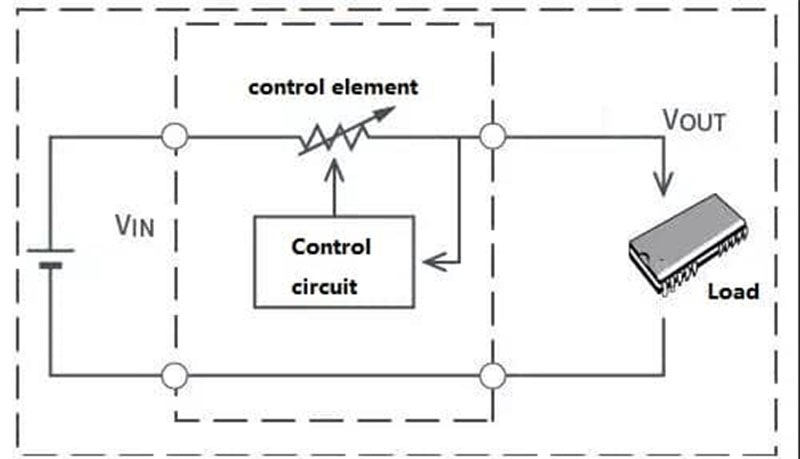

مدار مجتمع مدیریت توان چگونه کار می‌کند؟

PMIC یک تراشه یکپارچه همه‌کاره است که ارسال، تبدیل، تنظیم، محافظت و توزیع توان برای تمام قطعات داخل دستگاه الکترونیکی را کنترل می‌کند.

تبدیل و پایدارسازی ولتاژ

ورودی توان خام را از باتری‌ها یا آداپتورها دریافت می‌کند. مبدل‌های کاهنده، افزاینده و کاهنده-افزاینده داخلی ولتاژ را مطابق نیاز دقیق پردازنده‌ها، حافظه و سنسورها تنظیم می‌کنند. LDOهای داخلی نوسانات ولتاژ را فیلتر کرده و توان تمیز و دقیق به مدارهای حساس به نویز می‌دهند.

شارژ باتری و جابجایی مسیر توان

برای تجهیزات قابل حمل با باتری، PMIC کل چرخه‌های شارژ را مدیریت می‌کند: شارژ سریع با جریان ثابت برای باتری‌های خالی، نگهداری با ولتاژ ثابت نزدیک ظرفیت کامل و توقف خودکار برای جلوگیری از شارژ بیش از حد. همچنین به طور خودکار منبع تغذیه را بین آداپتورهای خارجی و باتری‌های داخلی بدون قطع کار سیستم جابجا می‌کند.

ارسال منظم توان و صرفه‌جویی انرژی

PMIC از توالی توان قابل برنامه‌ریزی پیروی می‌کند تا خطوط ولتاژ را به ترتیب مشخص روشن یا خاموش کند و از خرابی سخت‌افزاری ناشی از عدم تطابق زمان شروع جلوگیری کند. سوئیچ‌های بار مستقل توان ماژول‌های غیرفعال را قطع کرده و مصرف توان حالت آماده را به شدت کاهش می‌دهند.

نظارت لحظه‌ای و محافظت ایمنی

آشکارسازهای داخلی به طور مداوم ولتاژ، جریان و دما را در تمام کانال‌های توان کنترل می‌کنند. هنگام بروز خطراتی مانند ولتاژ زیاد، جریان زیاد، اتصال کوتاه یا گرمای بیش از حد، PMIC به سرعت خروجی را محدود یا خطوط معیوب را قطع می‌کند تا تراشه‌ها و باتری‌ها از آسیب دائمی محافظت شوند.

کنترل تعاملی دیجیتال و عملکردهای کمکی

از طریق رابط‌های I2C/SPI، پردازنده اصلی می‌تواند دستورات ارسال کند تا ولتاژ خروجی را به صورت پویا تنظیم و حالت‌های کاری را برای بارهای سنگین یا حالت خواب جابجا کند. بسیاری از PMICها ماژول‌های کمکی مانند ساعت زمان واقعی (RTC)، درایور LED و مدارهای ریست را تحت کنترل یکپارچه در خود جای داده تا تعداد قطعات مجزای خارجی را به حداقل برسانند.

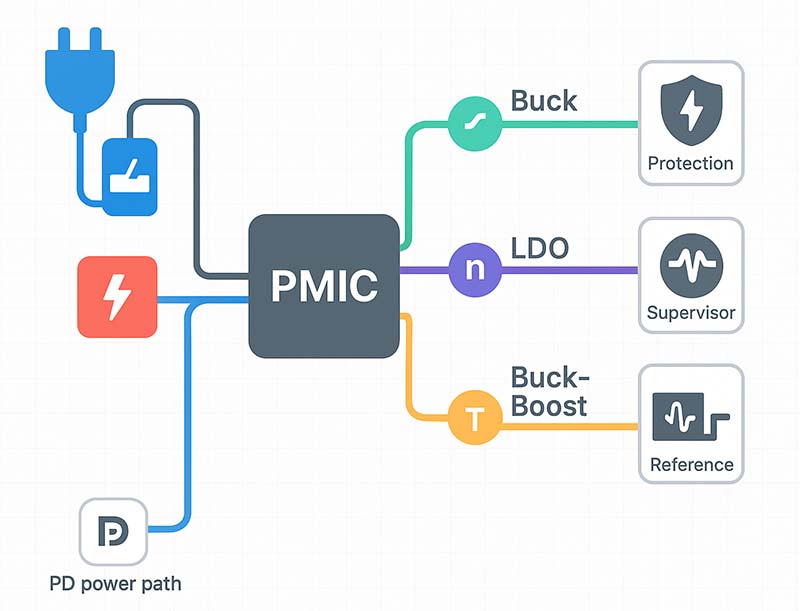

مزایای مدارهای مجتمع مدیریت توان چیست؟

به لطف طراحی بسیار یکپارچه، PMICها مزایای جامع‌تری نسبت به راه‌حل‌های تغذیه مجزای سنتی دارند و بهبود چشمگیری در اندازه، مصرف انرژی، بازده توسعه و تولید و قابلیت اطمینان منبع تغذیه ایجاد می‌کنند.

اندازه کوچک‌تر دستگاه

PMIC چندین مدار مانند تنظیم ولتاژ، شارژ و نظارت ولتاژ را در یک واحد ادغام کرده و جایگزین تعداد زیادی تراشه مجزا و قطعات جانبی می‌شود. این کار فضای برد مدار چاپی را به شدت کاهش داده و برای دستگاه‌های قابل حمل فشرده مانند گوشی‌های هوشمند و پوشیدنی‌ها ایده‌آل است.

مصرف کلی انرژی کمتر

با هماهنگی بهینه داخلی مدارها، PMIC بازده تبدیل بالاتر و اتلاف توان ساکن کمتری نسبت به چندین مدار مجتمع جداگانه دارد و به طور مؤثر عمر باتری را افزایش می‌دهد.

طراحی سخت‌افزاری و مسیربندی ساده‌تر

نیازی به طراحی مدارهای جانبی و مسیربندی جداگانه برای چندین تراشه توان نیست که پیچیدگی طراحی را کم کرده، چرخه توسعه را کوتاه و سختی اشکال‌زدایی را کاهش می‌دهد.

کاهش هزینه مواد و تولید

به انواع و تعداد کمتر قطعات نیاز است و فرآیندهای مونتاژ SMT ساده می‌شوند که منجر به کاهش کلی هزینه لیست مواد (BOM) و تولید می‌شود.

پایداری بهتر توان

ماژول‌های توان داخلی به صورت متمرکز با مکانیزم‌های محافظ داخلی مانند محافظت در برابر ولتاژ زیاد، جریان زیاد و گرمای زیاد هماهنگ می‌شوند. چندین خط ولتاژ نوسان کمتری دارند و عملکرد پایدارتر سیستم را تضمین می‌کنند.

مدیریت توان هوشمند پیشرفته

بیشتر PMICها رابط‌های کنترل دیجیتال را یکپارچه کرده و امکان تنظیم پویای ولتاژ خروجی و جابجایی توان را با هماهنگی پردازنده اصلی فراهم می‌کنند تا عملکرد مؤثر در حالت‌های آماده، بار کامل و خواب میسر شود.

مدار مجتمع مدیریت توان چه کاری انجام می‌دهد؟

تراشه مدیریت توان می‌تواند چندین خط تغذیه را کنترل کند. در مقایسه با راه‌حل‌های سنتی قطعات مجزا، تعداد قطعات را به شدت کم کرده و فضای چیدمان برد مدار چاپی را ذخیره می‌کند. علاوه بر اندازه فشرده، تراشه محافظت جامع، مدیریت حرارتی و طرح‌های کاهش نویز را در خود جای داده و بازده و پایداری کلی سیستم را بهبود می‌بخشد. عملکردهای یکپارچه معمول آن شامل تبدیل و تنظیم ولتاژ، شارژ باتری، درایور LED، ساعت زمان واقعی (RTC)، کنترل توالی توان، نظارت مدار و ماژول‌های کنترل سوئیچ توان است.

تبدیل و تنظیم ولتاژ

مبدل‌های افزاینده/کاهنده و تنظیم‌کننده‌های خطی LDO (افت ولتاژ کم) را یکپارچه کرده تا سطوح ولتاژ دقیق برای دستگاه‌های مختلف مانند پردازنده، سنسور و حافظه فراهم کند. ولتاژ خروجی پایدار را تضمین کرده و نوسانات ناشی از تغییرات بار را سرکوب می‌کند.

مدیریت شارژ و دشارژ باتری

شامل مدارهای کنترل شارژ داخلی طراحی شده برای باتری‌های لیتیوم-یون و سایر باتری‌های قابل شارژ است و فرآیندهای شارژ با جریان ثابت (CC) و ولتاژ ثابت (CV) را مدیریت می‌کند. همچنین جریان دشارژ و ظرفیت باقیمانده باتری را کنترل کرده تا از دشارژ زیاد جلوگیری و سلول‌های باتری را از آسیب محافظت کند.

محافظت ایمنی الکتریکی

چندین مکانیزم محافظ مانند محافظت در برابر ولتاژ زیاد، ولتاژ کم، جریان زیاد، اتصال کوتاه و گرمای زیاد را یکپارچه کرده است. هنگام بروز شرایط غیرعادی، به سرعت مسیر توان مربوطه را قطع کرده و باتری و قطعات مادربرد را محافظت می‌کند.

نظارت ولتاژ و جریان

به طور مداوم ولتاژهای خروجی، ولتاژ باتری و جریان مدار را به صورت لحظه‌ای اندازه‌گیری کرده و این داده‌ها را به کنترلر اصلی برای تحلیل مصرف انرژی، آمار انرژی و تشخیص خرابی ارسال می‌کند.

مسیر توان و جابجایی بار

چندین سوئیچ بار را یکپارچه کرده که می‌توانند خطوط مختلف توان را به صورت مستقل کنترل کنند. شاخه‌های بلااستفاده را می‌توان خاموش کرد تا مصرف انرژی کاهش یابد و همچنین جابجایی بین حالت‌های تغذیه از آداپتور خارجی و باتری را مدیریت می‌کند.

کنترل هوشمند توان

با رابط‌های ارتباط دیجیتال مانند I²C و SPI، دستورات را از پردازنده اصلی دریافت کرده تا ولتاژ، فرکانس و حالت‌های کاری را به صورت پویا تنظیم کند. این امر به سیستم امکان می‌دهد با شرایط مختلف مانند حالت آماده، بار کم و بار کامل سازگار شود و بهینه‌سازی کلی بازده انرژی را ممکن سازد.

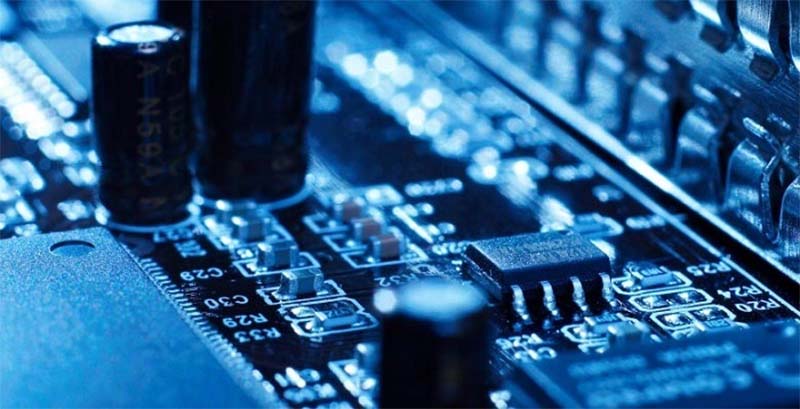

چه انواع مختلف مدار مدار مجتمع مدیریت توان (PMIC) وجود دارد؟

PMIC چندخطی (PMIC سیستم کامل با تمام قابلیت‌ها)

جامعه‌ترین نوع که مبدل‌های باک/بوست، رگولاتورهای LDO، شارژرها، کلیدهای بار و مدارهای نظارت را یکپارچه می‌کند. برای سیستم‌های کامل مانند گوشی‌های هوشمند، پردازنده‌های MPU، ECUهای خودرو و SoCهای صنعتی طراحی شده است. یک تراشه تمام خطوط ولتاژ پردازنده، حافظه و دستگاه‌های جانبی را تأمین می‌کند و از ترتیب‌دهی توان و کنترل دیجیتال I2C/SPI پشتیبانی می‌کند.

رگولاتورهای افت ولتاژ پایین (LDO)

رگولاتورهای خطی ساده برای تغذیه کم نویز و کم جریان. ولتاژ پایدار و دقیق با موج خروجی حداقلی ارائه می‌دهند و برای مدارهای آنالوگ حساس، سنسورها و ماژول‌های رادیویی ایده‌آل هستند.

رگولاتورهای سوئیچینگ DC-DC

تراشه‌های تبدیل با بازده بالا که به سه زیرگروه تقسیم می‌شوند:

• باک (کاهنده): ولتاژ ورودی بالا را برای تراشه‌های هسته کاهش می‌دهد؛
• بوست (افزاینده): ولتاژ پایین باتری را برای راه‌اندازی LED یا نمایشگرها بالا می‌برد؛
• باک-بوست: خروجی پایدار حفظ می‌کند چه ورودی بالاتر یا پایین‌تر باشد، برای تغذیه باتری با نوسانات عالی است.

مدار مجتمع مدیریت باتری (BMIC)

مخصوص کنترل باتری‌های لیتیوم-یون است. شارژ با جریان ثابت/ولتاژ ثابت را مدیریت می‌کند، ظرفیت باتری را ردیابی می‌کند و از شارژ زیاد، تخلیه بیش از حد و اتصال کوتاه جلوگیری می‌کند. برخی مسیر مدیریت توان را یکپارچه می‌کنند تا دستگاه هنگام شارژ کار کند.

مدار مجتمع کلید بار

کلیدهای توان تک کانال فشرده که از راه دور با سیگنال‌های MPU خطوط توان را روشن/خاموش می‌کنند. توان زیرسیستم‌های بلااستفاده را قطع می‌کنند تا مصرف حالت آماده کاهش یابد؛ به طور گسترده در اینترنت اشیا، الکترونیک قابل حمل و مدارهای لوازم جانبی خودرو استفاده می‌شود.

PMIC ایمنی خودرو

تراشه‌های دارای گواهی درجه (AEC-Q100، ISO 26262 ASIL-B/D) که برای وسایل نقلیه ساخته شده‌اند. دارای تشخیص خطای پیشرفته، محافظت حرارتی و واچداگ پنجره‌ای هستند و برای سیستم کمک راننده (ADAS)، کنترلرهای کابین و MPUهای نیرو محرکه سفارشی شده‌اند.

PMIC با عملکرد تخصصی

تراشه‌های توان تک منظوره مخصوص کاربرد: درایورهای LED برای روشنایی/نمایشگر، مدار تغذیه ساعت زمان واقعی (RTC)، کنترلرهای تحویل توان USB (PD) و مدارهای تعویض داغ برای سخت‌افزار تعویض سریع سرور/صنعت.

اجزای مختلف الزامات توان متفاوتی از نظر سطوح ولتاژ، مصرف توان، پیچیدگی یکپارچه‌سازی و انتظارات عملکرد دارند. بنابراین یادگیری نحوه انتخاب PMIC به تضمین بازده بهینه سیستم، پایداری و کنترل هزینه در طراحی محصولات الکترونیک مدرن کمک می‌کند.

برندهای برتر تولیدکننده مدار مجتمع مدیریت توان

به عنوان توزیع‌کننده حرفه‌ای مدار مجتمع مدیریت توان (PMIC)، طیف گسترده راه حل‌های مدیریت توان از برترین تولیدکنندگان نیمه‌هادی جهان را عرضه می‌کنیم. PMIC نقش حیاتی در سیستم‌های الکترونیک مدرن دارد؛ ولتاژ را تنظیم می‌کند، توزیع توان را مدیریت می‌کند، بازده انرژی را بالا می‌برد و عمر باتری را افزایش می‌دهد. چه برای اتوماسیون صنعتی، الکترونیک خودرو، مخابرات، مرکز داده یا تجهیزات توان، تولیدکنندگان برتر PMIC همواره راه حل‌های مدیریت توان بسیار یکپارچه و قابل اطمینان ارائه می‌دهند.

۱. Analog Devices (ADI)

LTC3376

PMIC جهانی چند خروجی با جریان بالا که از ورودی گسترده ۳V–۲۰V پشتیبانی می‌کند، دارای ۴ رگولاتور باک مستقل و ۸ مرحله توان قابل پیکربندی ۱.۵A است، مجموع جریان خروجی تا ۱۲A می‌رسد. بازده تبدیل اوج ۹۶٪، دقت ولتاژ خروجی ±۱٪ دارد و از سیم‌پیچ‌های موازی برای ساده کردن چیدمان برد مدار چاپی پشتیبانی می‌کند. برای کنترل صنعتی، مخابرات و سیستم‌های جاسازی چندخطی ایده‌آل است؛ دارای ترتیب‌دهی توان انعطاف‌پذیر داخلی و نظارت کامل خطا.

MAX25239

مدار مجتمع مدیریت توان خودرو سازگار با ASIL-D که برای کاربردهای ADAS و ECUهای منطقه‌ای طراحی شده است. چندین مبدل باک با بازده بالا و رگولاتور LDO را یکپارچه می‌کند تا معماری‌های توان چندخطی برای SoCهای پیشرفته خودرو، دوربین‌ها، سنسورها و رابط‌های ارتباط پرسرعت پشتیبانی کند.

۲. Infineon Technology

TLF35585

PMIC ایمنی عملکردی پرچمدار OPTIREG™ سازگار با MPUهای خودرو Aurix™، ورودی گسترده باتری ۳V–۴۰V با پیش‌رگولاتور باک-بوست یکپارچه. دارای خطوط LDO اختصاصی برای MPU، ارتباط CAN و مرجع دقیق، به علاوه دو ردیاب ولتاژ سنسور است. از گواهی ASIL D پشتیبانی می‌کند، واچداگ پنجره‌ای داخلی، خودآزمایی و کنترل حالت ایمن دارد؛ برای ECUهای نیرو محرکه و رانندگی خودکار عالی است.

TLF30682QV

PMIC فشرده تخصصی ADAS که برای سنسورهای بینایی و ماژول‌های رادار بهینه شده است. خطوط توان تنظیم چندمرحله‌ای، LDO حالت آماده با جریان سکون پایین و کنترل دیجیتال SPI را یکپارچه می‌کند. مقاومت قوی در برابر گذارهای تخلیه بار، فضای برد حداقلی، تغذیه پایدار برای پردازنده‌های سیگنال تصویر پرسرعت در سیستم‌های درک خودرو.

۳. Microchip Technology

MCP16701

PMIC چگالی بالا برای FPGA، MPUهای سطح بالا و محاسبات هوش مصنوعی صنعتی. دارای هشت کانال باک ۱.۵A، چهار LDO با دقت بالا ۳۰۰mA و یک کنترلر LDO اختصاصی SerDes است. تعداد قطعات لیست BOM را بیش از ۶۰٪ و مساحت برد را ۴۸٪ نسبت به طرح‌های مجزا کاهش می‌دهد، کاملاً با FPGA PolarFire و MPUهای ۶۴ بیتی PIC64GX سازگار است و ترتیب‌دهی توان قابل برنامه‌ریزی I2C دارد.

MCP16501

PMIC فشرده اقتصادی طراحی شده برای MPUهای جاسازی SAMA5/SAM9/SAMA7. سه مبدل باک ۱A + یک LDO کمکی ۳۰۰mA، دقت ولتاژ DDR/هسته ±۱٪، ترتیب روشن شدن از پیش تنظیم شده برای MPUهای Microchip. جریان خاموشی فوق پایین ۶µA، محافظت ESD تقویت شده؛ برای رابط‌های انسانی ماشین صنعتی ارزان، گیت‌وی‌های اینترنت اشیا و دستگاه‌های جاسازی باتری‌دار ایده‌آل است.

۴. NXP Semiconductors

PF8200

PMIC خودرو پرکاربرد ۱۲ کانال برای پردازنده‌های i.MX 8 و S32V ADAS. دارای ۷ باک بازده بالا و ۴ LDO است؛ مدل PF82 از ایمنی عملکردی ASIL B پشتیبانی می‌کند در حالی که PF81 برای کاربردهای صنعتی/بینایی ماشین سطح بالا بدون الزامات ایمنی است. جریان مقیاس‌پذیر برای پردازنده‌های چند هسته‌ای ارائه می‌دهد، تغذیه پشتیبان RTC یکپارچه و تشخیص کامل خطا دارد.

PCA9452

PMIC خودرو درجه AEC-Q100 Grade 2 که منحصراً برای پردازنده‌های کم توان i.MX 93x بهینه شده است. خروجی‌های تنظیم چندخطی با مصرف سکون فوق پایین، مسیر شارژ باتری یکپارچه و نظارت دقیق ولتاژ. بسته QFN فشرده، طرح مدار ساده برای کابین هوشمند، محاسبات لبه خودرو و واحد کنترل خودرو کم توان.

۵. Renesas Electronics

DA9063

PMIC با جریان بالا ۱۷ کانال برای پردازنده‌های چهار هسته‌ای برنامه‌ای و محاسبات لبه صنعتی. شش مبدل باک، چندین LDO، ADC ۱۰ بیتی، تغذیه مرجع DDR و شارژر باتری سکه‌ای RTC دارد. از کنترل دوگانه I2C/SPI، ترتیب‌دهی توان کاملاً قابل برنامه‌ریزی و تنظیم پویای بار پشتیبانی می‌کند و قادر به تحمل جریان خروجی پیوسته کل ۱۲A برای سیستم‌های SoC با بار زیاد است.

DA9072

PMIC فوق کوچک برای پوشیدنی‌ها/اینترنت اشیا با شارژر لیتیومی ۵۰۰mA یکپارچه در مسیر توان. باک کم جریان سکون، سه LDO با کلید بار، مدارهای واچداگ و ریست را ترکیب می‌کند، بسته بسیار کوچک WLCSP (۲.۹۷×۲.۶۶ میلی‌متر). جریان سکون در سطح نانوآمپر عمر باتری ساعت‌های هوشمند، هدفون‌های بی‌سیم و سنسورهای پزشکی قابل حمل را افزایش می‌دهد.

۶. STMicroelectronics (ST)

STPMIC25

PMIC پرچمدار با یکپارچگی بالا که کاملاً با MPUهای چند هسته‌ای STM32MP2 هماهنگ است. ۷ مبدل باک DC-DC، ۷ LDO قابل پیکربندی و مرجع ولتاژ DDR، در مجموع ۱۸ خط توان تنظیم دارد. بازده تبدیل بالا در بار سبک/سنگین، حالت‌های کم توان قابل برنامه‌ریزی I2C، محافظت قوی در برابر اضافه ولتاژ/گرم شدن برای اتوماسیون کارخانه، دستگاه‌های فروش و تجهیزات نظارت پزشکی.

STPMIC07M

PMIC مخصوص حافظه SSD سازگار با خطوط ورودی ۳.۳V/۵V. چهار باک + سه LDO دقیق، رابط دوگانه PMBus/I2C برای تنظیم مستقل خطوط و پیکربندی ترتیب توان. تغذیه پایدار با نویز موج پایین برای کنترلرهای فلش و تراشه‌های حافظه پرسرعت، چیدمان حافظه حالت جامد را ساده می‌کند و قابلیت اطمینان عملکرد بلندمدت را بهبود می‌بخشد.

۷. Texas Instruments (TI)

LP8762

PMIC خودرو چندفاز سطح بالا ASIL D برای SoCهای پرتوان ADAS. چهار کانال باک چندفاز که از جریان خروجی اوج کل ۱۲A پشتیبانی می‌کند، بازه ورودی گسترده ۲.۷V–۵.۵V دارد. از پیکربندی سه‌گانه (کارخانه/نرم‌افزار/کاربر)، مانیتور حرارتی یکپارچه، واچداگ و سیگنال خطای خرابی پشتیبانی می‌کند؛ برای محاسبات مرکزی خودرو و تراشه‌های درک پرکاربرد ساخته شده است.

TPS650330

PMIC مینیاتوری برای ماژول دوربین خودرو با سه باک ۱.۵A + یک LDO کم نویز. تحمل ورودی گسترده ۱۸V برای سیستم‌های باتری خودرو، معماری سوئیچینگ EMI فوق پایین، فضای فشرده متناسب با بردهای کوچک دوربین. برای سنسورهای تصویر CMOS، پردازنده‌های سیگنال تصویر و دستگاه‌های جانبی ارتباط سریال در سیستم‌های دید اطراف خودرو بهینه شده است.

آخر اما کم اهمیت نیست: انتخاب PMIC درست به درک الزامات توان سیستم، اهداف بازده و محدودیت‌های خاص کاربرد بستگی دارد. با ارزیابی نحوه کار مدارهای مجتمع مدیریت توان و اهدافی که برای آن‌ها طراحی شده‌اند، مهندسان می‌توانند تصمیمات منطقی‌تر برای سیستم‌های الکترونیک مختلف بگیرند. آشنایی با تولیدکنندگان برتر PMIC نیز به شناسایی راه حل‌های قابل اطمینان کمک می‌کند که عملکرد پایدار، تحویل توان بهینه و بازده طراحی بلندمدت را در کاربردهای مدرن تضمین می‌کنند.
