چگونه یک تقویت کننده عملیاتی ۲۰۲۶ انتخاب کنیم؟

تقویت‌کننده عملیاتی چیست؟ تقویت‌کننده عملیاتی (op-amp) یک دستگاه تقویت ولتاژ با بهره بالا است که به طور گسترده در الکترونیک آنالوگ استفاده می‌شود. این دستگاه می‌تواند سیگنال‌های الکتریکی ضعیف را تقویت کرده و عملیات ریاضی ضروری مانند جمع، تفریق و انتگرال‌گیری را انجام دهد. از تجهیزات صوتی تا الکترونیک صنعتی و خودرویی، تقویت‌کننده‌های عملیاتی یکی از مهم‌ترین اجزای پایه در کاربردهای الکترونیکی مدرن هستند.

مهم‌ترین و اصلی‌ترین عملکرد تقویت‌کننده عملیاتی، تقویت سیگنال‌های ولتاژ آنالوگ ضعیف است. این دستگاه به طور گسترده برای پردازش سیگنال‌های سنسورها، دستگاه‌های صوتی و سایر منابع سطح پایین استفاده می‌شود.

۲. کاهش نویز در سیگنال‌های ورودی

مدارهای مبتنی بر تقویت‌کننده عملیاتی می‌توانند سیگنال‌های ورودی را فیلتر کرده تا سیگنال‌های با فرکانس مورد نظر استخراج شوند و نویز را به طور مؤثر کاهش دهند.

۳. عملیات ریاضی

با اتصال اجزای بازخورد خارجی، تقویت‌کننده‌های عملیاتی می‌توانند عملیات ریاضی آنالوگ مانند جمع، تفریق، انتگرال‌گیری و مشتق‌گیری را انجام دهند. این قابلیت منشأ اصطلاح «تقویت‌کننده عملیاتی» است.

۴. پردازش و تبدیل سیگنال

تقویت‌کننده‌های عملیاتی می‌توانند دنباله‌روی ولتاژ، تبدیل امپدانس، فیلتراسیون فعال و جابجایی سطح را پیاده‌سازی کرده و بافرینگ، فیلتراسیون و تطبیق سیگنال را امکان‌پذیر کنند.

۵. مقایسه ولتاژ و تولید سیگنال

در حالت حلقه باز، تقویت‌کننده‌های عملیاتی می‌توانند به عنوان مقایسه‌گر ولتاژ عمل کرده و اندازه نسبی ولتاژهای ورودی را تعیین کنند. با مدارهای بازخورد، آن‌ها می‌توانند شکل موج‌هایی مانند موج مربعی و دندانه‌دار را نیز تولید کنند.

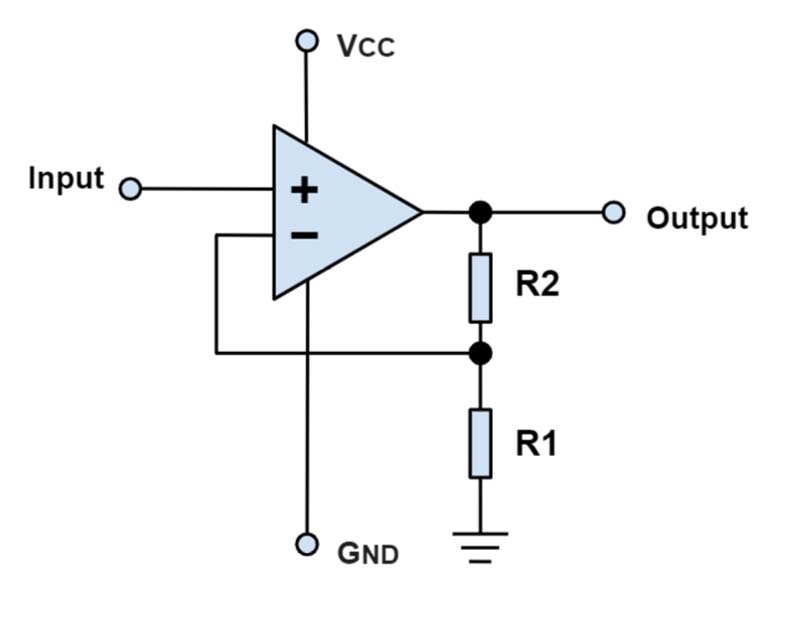

چگونه تقویت‌کننده عملیاتی کار می‌کند؟

تقویت‌کننده عملیاتی (op-amp) یک تقویت‌کننده دیفرانسیلی با اتصال مستقیم و بهره بالا با دو پایانه ورودی است: ورودی غیرمعکوس (V+) و ورودی معکوس (V−). ولتاژ خروجی آن توسط اختلاف ولتاژ بین دو ورودی تعیین می‌شود و به صورت زیر بیان می‌شود:

Vخروجی=AOL(V+−V−)

که در آن AOL بهره ولتاژ حلقه باز بسیار بالا است.

در شرایط حلقه باز، تقویت‌کننده عملیاتی به عنوان مقایسه‌گر ولتاژ عمل می‌کند. به دلیل بهره بسیار بالای آن، حتی یک اختلاف ورودی کوچک باعث می‌شود خروجی به اشباع مثبت یا منفی برود و بین دو سطح ولتاژ ثابت جابجا شود.

در شرایط حلقه بسته با بازخورد منفی، بخشی از سیگنال خروجی به ورودی معکوس بازمی‌گردد. بازخورد منفی بهره کلی را کاهش می‌دهد اما پایداری، خطی بودن، پهنای باند و ویژگی‌های امپدانس ورودی/خروجی را به طور قابل توجهی بهبود می‌بخشد. این امر به تقویت‌کننده عملیاتی اجازه می‌دهد تا عملکردهای دقیقی مانند تقویت سیگنال، عملیات ریاضی (جمع، تفریق، انتگرال‌گیری، مشتق‌گیری)، فیلتراسیون فعال و تطبیق امپدانس را انجام دهد.

علاوه بر این، یک تقویت‌کننده عملیاتی ایده‌آل دارای امپدانس ورودی نامحدود، امپدانس خروجی صفر، بهره حلقه باز نامحدود و پهنای باند نامحدود است. این ویژگی‌های ایده‌آل پایه تحلیل مدارهای عملی تقویت‌کننده را تشکیل می‌دهند.

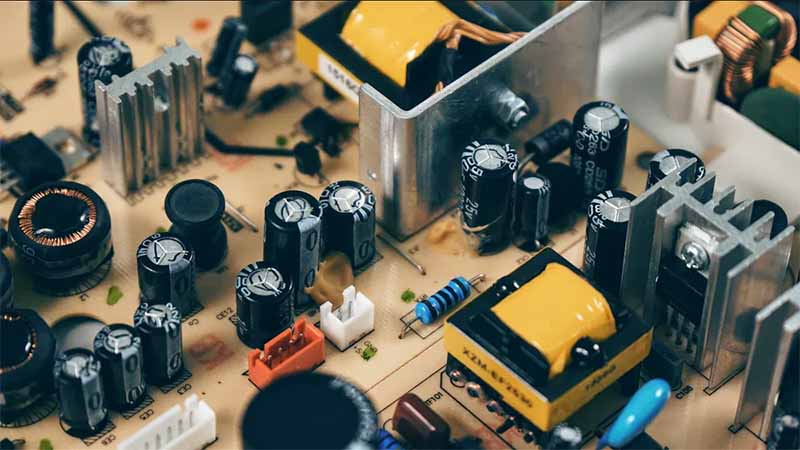

تقویت‌کننده عملیاتی در الکترونیک چیست؟

تقویت‌کننده عملیاتی (op-amp) یک تقویت‌کننده ولتاژ با اتصال مستقیم و بهره بالا با دو پایانه ورودی و یک پایانه خروجی است. این دستگاه می‌تواند از طریق مدارهای بازخورد خارجی، تقویت سیگنال، عملیات ریاضی، پردازش سیگنال، مقایسه ولتاژ و تولید شکل موج را انجام دهد. این یکی از مهم‌ترین اجزای پایه در مدارهای الکترونیکی آنالوگ است.

۱. تقویت سیگنال

تقویت‌کننده‌های عملیاتی به طور گسترده برای تقویت سیگنال‌های آنالوگ ضعیف از سنسورها، میکروفون‌ها و مبدل‌ها استفاده می‌شوند. با استفاده از بازخورد منفی، آن‌ها می‌توانند بهره ولتاژ پایدار و قابل کنترل ارائه دهند و سیگنال‌های کوچک را به اندازه کافی بزرگ برای پردازش، اندازه‌گیری یا خروجی بعدی تبدیل کنند.

۲. مدارهای عملیات ریاضی

همانطور که از نام «تقویت‌کننده عملیاتی» پیداست، آن‌ها می‌توانند عملیات ریاضی آنالوگ مختلف را انجام دهند. مدارهای معمول شامل جمع‌کننده، تفریق‌کننده، انتگرال‌گیر و مشتق‌گیر هستند. این مدارها به طور گسترده در محاسبات آنالوگ، سیستم‌های کنترل و پردازش سیگنال استفاده می‌شوند.

۳. فیلترهای فعال

تقویت‌کننده‌های عملیاتی برای طراحی مدارهای فیلتر فعال مانند فیلترهای پایین‌گذر، بالاگذر، باندگذر و باندریز استفاده می‌شوند. در مقایسه با فیلترهای غیرفعال، فیلترهای فعال عملکرد بهتر، انتخاب‌پذیری بهتر و عدم تضعیف سیگنال دارند. آن‌ها معمولاً برای حذف نویز و انتخاب فرکانس استفاده می‌شوند.

۴. مقایسه‌گر ولتاژ

در شرایط حلقه باز، تقویت‌کننده‌های عملیاتی به عنوان مقایسه‌گر ولتاژ عمل می‌کنند. آن‌ها ولتاژ ورودی را با ولتاژ مرجع مقایسه کرده و خروجی را بین سطوح اشباع بالا و پایین جابجا می‌کنند. این عملکرد به طور گسترده در تشخیص آستانه، محافظت از بیش‌ولتاژ، مدارهای هشدار و سیستم‌های رابط دیجیتال استفاده می‌شود.

۵. تولید شکل موج

تقویت‌کننده‌های عملیاتی در ترکیب با مقاومت‌ها و خازن‌ها می‌توانند ژنراتورهای سیگنال مختلفی مانند نوسان‌گرهای موج سینوسی، ژنراتورهای موج مربعی و ژنراتورهای موج مثلثی تشکیل دهند. این مدارها سیگنال‌های دوره‌ای پایدار را برای ابزارهای تست، سیستم‌های ارتباطی و تجهیزات کنترل ارائه می‌دهند.

۶. بافرینگ و تطبیق امپدانس

دنباله‌روهای ولتاژ ساخته شده با تقویت‌کننده‌های عملیاتی دارای امپدانس ورودی بالا و امپدانس خروجی پایین هستند. آن‌ها می‌توانند منبع سیگنال را از بار جدا کرده، از اثر بار جلوگیری کرده و قابلیت هدایت را بهبود بخشند. این امر در انتقال سیگنال و مدارهای رابط بسیار مهم است.

پارامترهای اصلی تقویت‌کننده عملیاتی

ولتاژ آفست ورودی (Vos)

به دلیل عدم تطابق اجزای داخلی، تقویت‌کننده عملیاتی حتی در صورت صفر بودن ورودی ایده‌آل، ولتاژ خطای ورودی معادل تولید می‌کند. این خطا توسط بهره حلقه بسته تقویت شده و مستقیماً بر دقت DC تأثیر می‌گذارد. این امر به ویژه در کاربردهای با بهره بالا یا هنگام تقویت سیگنال‌های بسیار ضعیف مانند جلوی سنسورها حیاتی است.

جریان پولاریزاسیون ورودی (Ib)

جریان کوچکی که در ورودی‌های تقویت‌کننده عملیاتی برای حفظ عملکرد داخلی مناسب لازم است. هنگام عبور از مقاومت‌های خارجی، می‌تواند افت ولتاژهای اضافی ایجاد کرده و خطاها را وارد کند. این اثر به ویژه برای منابع سیگنال با امپدانس بالا مانند فتودایودها یا مدارهای نمونه‌برداری قابل توجه است.

بهره حلقه باز (Aol)

توانایی تقویت ولتاژ بدون بازخورد، که معمولاً بسیار بالا است (بالاتر از ۱۰⁵). اگرچه کاربردهای عملی به بازخورد منفی متکی هستند، بهره حلقه باز بالاتر به تضمین دقت و خطی بودن بهره حلقه بسته کمک می‌کند.

محصول بهره-پهنای باند (GBW)

مبادله بین بهره و پهنای باند را در شرایط حلقه بسته نشان می‌دهد. هنگامی که بهره بالا تنظیم می‌شود، پهنای باند در دسترس به طور متناسب کاهش می‌یابد. GBW بالاتر، تقویت‌کننده عملیاتی را برای تقویت سیگنال‌های با سرعت بالا یا کاربردهای پهن باند مناسب‌تر می‌کند.

نرخ تغییر (SR)

حداکثر سرعتی را نشان می‌دهد که ولتاژ خروجی می‌تواند تغییر کند. اگر سیگنال ورودی سریع‌تر از این حد تغییر کند، خروجی نمی‌تواند به صورت خطی دنبال کند و باعث اعوجاج قابل توجه می‌شود. این امر به ویژه برای سیگنال‌های با دامنه بزرگ، فرکانس بالا یا پالسی مهم است.

ضریب سرکوب سیگنال مشترک (CMRR)

توانایی تقویت‌کننده عملیاتی در سرکوب سیگنال‌های مشترک برای هر دو ورودی را اندازه‌گیری می‌کند. CMRR بالاتر امکان استخراج سیگنال دیفرانسیلی مورد نظر را حتی در حضور نویز یا تداخل فراهم می‌کند و یک پارامتر کلیدی برای سیستم‌های صنعتی و اندازه‌گیری است.

دامنه خروجی

محدوده ولتاژ خروجی را نسبت به باسه‌های تغذیه تعریف می‌کند. دامنه محدود می‌تواند باعث برش و اعوجاج سیگنال شود. تقویت‌کننده‌های عملیاتی ریل-تو-ریل دامنه دینامیکی مؤثر بیشتری را در سیستم‌های کم‌ولتاژ ارائه می‌دهند.

جریان ساکن (Iq)

جریانی که توسط تقویت‌کننده عملیاتی در صورت عدم وجود سیگنال ورودی مصرف می‌شود و مصرف انرژی پایه آن را منعکس می‌کند. دستگاه‌های با Iq پایین برای طرح‌های با باتری یا کم‌مصرف مناسب هستند اما اغلب نیاز به مصالحه در سرعت یا قابلیت هدایت دارند.

کاربرد تقویت‌کننده عملیاتی در الکترونیک

۱. دستگاه‌های موبایل و الکترونیک مصرفی

تقویت‌کننده‌های عملیاتی اجزای آنالوگ اصلی در دستگاه‌های موبایل روزمره و خانه هوشمند هستند. در گوشی‌های هوشمند، تبلت‌ها و سایر الکترونیک‌های قابل حمل، با سنسورهای مینیاتوری مانند سنسور نور، فشار و لمس ارتباط برقرار می‌کنند. تقویت‌کننده عملیاتی سیگنال‌های بسیار ضعیف این سنسورها را با دقت تقویت کرده و از پاسخ حساس دستگاه به تغییرات محیط اطراف اطمینان حاصل می‌کند.

۲. تجهیزات اندازه‌گیری و کنترل صنعتی

در سیستم‌های تولید و اندازه‌گیری صنعتی، تقویت‌کننده‌های عملیاتی اجزای کلیدی ابزارهای دقیق هستند. آن‌ها به طور گسترده در دستگاه‌های اندازه‌گیری دقیق صنعتی، سیستم‌های جمع‌آوری داده و سیستم‌های کنترل خودکار استفاده می‌شوند. تقویت‌کننده‌های عملیاتی که برای محیط‌های با تداخل سیگنال بالا و الزامات دقت سخت طراحی شده‌اند، سیگنال‌های آنالوگ ضعیف سنسورهای صنعتی را به طور قابل اعتمادی تقویت کرده و نویز محیطی را فیلتر کرده و از اندازه‌گیری دقیق پارامترهایی مانند دما، فشار، جابجایی و جریان اطمینان حاصل می‌کنند.

۳. الکترونیک خودرو

سیستم‌های خودرو به شدت به تقویت‌کننده‌های عملیاتی متکی هستند، به خصوص در ماژول‌های نظارت مختلف در محفظه موتور. تقویت‌کننده‌های عملیاتی سیگنال‌های پارامترهای حیاتی مانند جریان، شتاب، دما و فشار روغن را پردازش می‌کنند. با تقویت و بهینه‌سازی سیگنال‌های ضعیف جمع‌آوری شده توسط سنسورها، داده‌های دقیقی را به کامپیوتر کنترل خودرو ارائه داده و از عملکرد پایدار موتور اطمینان حاصل می‌کنند.

۴. دستگاه‌های نظارت پزشکی

الکترونیک پزشکی به دقت و پایداری بالای سیگنال نیاز دارد. تقویت‌کننده‌های عملیاتی اجزای اصلی در ابزارهای نظارت بر علائم حیاتی هستند و معمولاً در دستگاه‌های الکتروکاردیوگرام، مانیتورهای فشار خون، پالس‌اکسیمترها و دستگاه‌های جمع‌آوری سیگنال فیزیولوژیکی استفاده می‌شوند.

۵. سیستم‌های صوتی و صدا

در تجهیزات صوتی حرفه‌ای، بلندگوهای خانگی و تقویت‌کننده‌های هدفون، تقویت‌کننده‌های عملیاتی نقش اصلی را در زنجیره کامل پردازش سیگنال صوتی ایفا می‌کنند. آن‌ها عمدتاً در مدارهای پیش‌تقویت برای تقویت سیگنال‌های صوتی ورودی ضعیف استفاده می‌شوند. علاوه بر این، از مدارهای فیلتر فعال و یکسان‌سازی برای بهینه‌سازی پاسخ فرکانسی، سرکوب نویز و اعوجاج و بازگرداندن صدای واضح و کامل پشتیبانی می‌کنند.

نحوه انتخاب تقویت‌کننده عملیاتی در سال ۲۰۲۶

برای انتخاب تقویت‌کننده عملیاتی مناسب، در نظر گرفتن مجموعه‌ای از عوامل کاربردی ضروری است. انتخاب تقویت‌کننده عملیاتی صحیح در سال ۲۰۲۶ نیازمند تطابق عملکرد دستگاه با آخرین روندهای طراحی الکترونیک مدرن، از جمله سیستم‌های قابل حمل کم‌مصرف، کاربردهای سنسور دقیق، تجهیزات خودرو و پزشکی با استانداردهای قابلیت اطمینان سخت و طراحی‌های مدار مجتمع فشرده است.

ابتدا، سناریوی کاربرد را تعیین کنید، مانند اندازه‌گیری دقیق، پردازش صوتی، تنظیم سیگنال با سرعت بالا یا سیستم‌های باتری کم‌مصرف. کاربردهای مختلف تمرکز طراحی متفاوتی دارند.

دوم، شرایط تغذیه را در نظر بگیرید، از جمله تغذیه تک یا دوگانه، محدوده ولتاژ تغذیه و نیاز به ورودی و خروجی ریل-تو-ریل.

سوم، پایداری و قابلیت ضد تداخل را ارزیابی کنید، مانند عملکرد ضد نوسان، سرکوب تداخل مشترک و ویژگی‌های نویز.

چهارم، به محیط کار توجه کنید، از جمله محدوده دما، شکل بسته‌بندی و قابلیت هدایت بار.

در نهایت، عملکرد و هزینه را متعادل کنید، برای مدارهای معمولی دستگاه‌های عمومی انتخاب کنید و فقط برای ماژول‌های کلیدی تقویت‌کننده‌های عملیاتی با عملکرد بالا را انتخاب کنید تا به طراحی بهینه دست یابید.

بهترین تقویت‌کننده‌های عملیاتی در سال ۲۰۲۶

بر اساس روندهای اصلی طراحی الکترونیک سال ۲۰۲۶، از جمله دستگاه‌های موبایل و قابل حمل، الکترونیک خودرو، اندازه‌گیری دقیق صنعتی و اینترنت اشیا کم‌مصرف، و با در نظر گرفتن الزامات اصلی پردازش سیگنال در سناریوهای مختلف، Eastech تقویت‌کننده‌های عملیاتی محبوب و با انطباق بالا را برای مرجع شما با دقت انتخاب کرده و تطبیق سریع با الزامات پروژه و سناریوهای کاربردی مختلف تقویت‌کننده‌های عملیاتی را آسان می‌سازد.

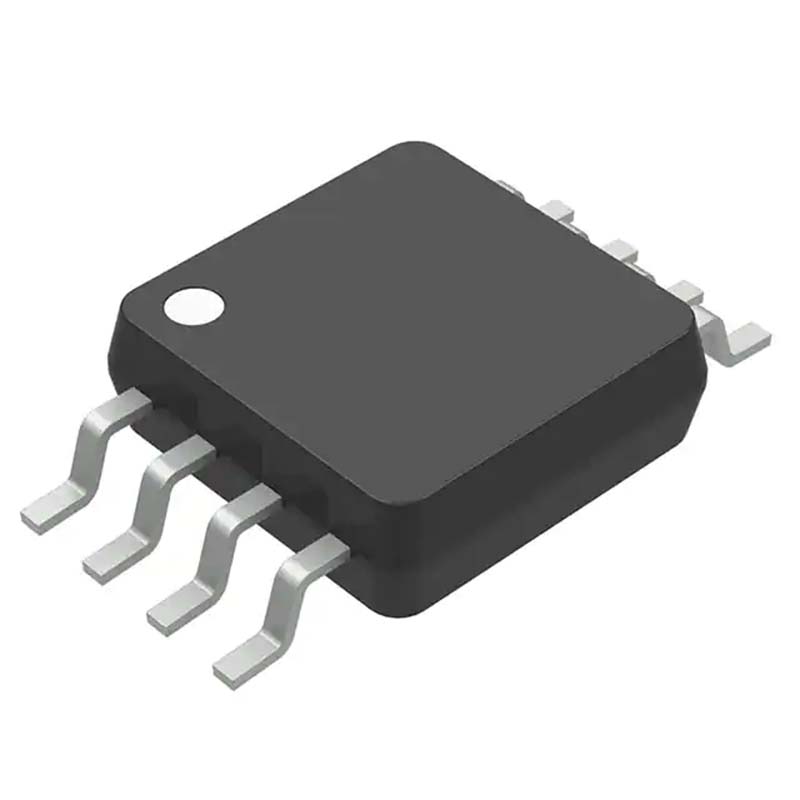

Microchip MCP6N16-100 تقویت‌کننده ابزاری دقیق با جابجایی صفر دارای ولتاژ آفست ورودی بسیار پایین و جابجایی دما، با سرکوب حالت مشترک عالی است؛ حفاظت EMI داخلی قابلیت ضد تداخل قوی را تضمین می‌کند؛ از تغذیه تک کم‌ولتاژ گسترده از ۱.۸ ولت تا ۵.۵ ولت پشتیبانی می‌کند، محدوده دمای عملیاتی از ۴۰- تا ۱۲۵ درجه سانتی‌گراد، برای محیط‌های سخت مناسب است.

• کاربردها: اندازه‌گیری و کنترل دقیق صنعتی، جمع‌آوری سیگنال ضعیف پزشکی، تقویت سیگنال پل ویتستون، تشخیص دقیق فشار/جریان، ابزارهای تست قابل حمل.

STMicroelectronics TSZ181H تقویت‌کننده عملیاتی با جابجایی صفر درجه خودرو دارای گواهی AEC-Q100 است؛ ورودی و خروجی ریل-تو-ریل با پایداری عالی در دمای گسترده و جابجایی پارامتر ناچیز؛ ولتاژ تغذیه ۲.۲ تا ۵.۵ ولت، دمای عملیاتی ۴۰- تا ۱۵۰ درجه سانتی‌گراد، برای محیط‌های دمای بالا شدید مناسب است.

• کاربردها: نظارت بر سنسورهای محفظه موتور، سیستم‌های کنترل ایمنی خودرو، تشخیص فشار/دما لاستیک، تنظیم سیگنال دمای بالا صنعتی، دستگاه‌های اندازه‌گیری دقیق خودرو.

STMicroelectronics TSU112IY تقویت‌کننده عملیاتی دوگانه فوق‌العاده کم‌مصرف در سطح نانوآمپر دارای گواهی درجه خودرو است؛ جریان ساکن در محدوده نانوآمپر، تغذیه کم‌ولتاژ فوق‌العاده گسترده ۱.۵ تا ۵.۵ ولت عمر باتری را به طور قابل توجهی افزایش می‌دهد؛ ورودی و خروجی ریل-تو-ریل با کنترل عالی نویز فرکانس پایین.

• کاربردها: ماژول‌های سنسور در گوشی‌های هوشمند/دستگاه‌های پوشیدنی، پایانه‌های اینترنت اشیا با باتری، سنسورهای خانه هوشمند، ماژول‌های خودرو کم‌مصرف، دستگاه‌های پزشکی قابل حمل کم‌مصرف.

Analog Devices AD811ANZ تقویت‌کننده عملیاتی با پهنای باند بالا و سرعت بالا دارای عملکرد پهنای باند و نرخ تغییر عالی است؛ درایو خروجی قوی، اعوجاج بسیار پایین، پردازش سیگنال با محدوده دینامیکی بزرگ برجسته، عملکرد پایدار و بادوام.

• کاربردها: پیش‌تقویت‌کننده‌های صوتی حرفه‌ای، مدارهای یکسان‌سازی صوتی با وفاداری بالا، بافرینگ و انتقال سیگنال ویدیویی، سیستم‌های جمع‌آوری داده با سرعت بالا، ابزارهای تست و اندازه‌گیری، مدارهای پردازش سیگنال فرکانس بالا.

البته، تقویت‌کننده‌های عملیاتی ما نه تنها از ADI، STMicroelectronics، Microchip، Texas Instruments، onsemi و Renesas، بلکه از بسیاری از برندهای معروف جهانی دیگر تأمین می‌شوند. با جامع‌ترین انتخاب مدل‌های تقویت‌کننده عملیاتی در دسترس، Eastech به عنوان فروشگاه یک‌جا برای قطعات الکترونیکی و غیرالکترونیکی شما عمل می‌کند؛ تقریباً هر محصول الکترونیکی که نیاز دارید در اینجا یافت می‌شود. ما متعهد به ارائه تأمین قابل اعتماد، راهنمایی انتخاب حرفه‌ای و خدمات خرید کارآمد برای پشتیبانی از پروژه شما هستیم.

در نهایت، درک تقویت‌کننده عملیاتی در الکترونیک برای طراحی مدارهای کارآمد و قابل اعتماد مهم است. با دانستن نحوه کارکرد تقویت‌کننده‌های عملیاتی، ویژگی‌های کلیدی، انواع و کاربردها، مهندسان و علاقه‌مندان می‌توانند هنگام انتخاب تقویت‌کننده مناسب برای پروژه‌های خود تصمیمات آگاهانه بگیرند. برای کسانی که به دنبال تهیه تقویت‌کننده‌های عملیاتی با کیفیت بالا برای پروژه‌های خود هستند، ما می‌توانیم طیف وسیعی از گزینه‌های قابل اعتماد ارائه دهیم.
