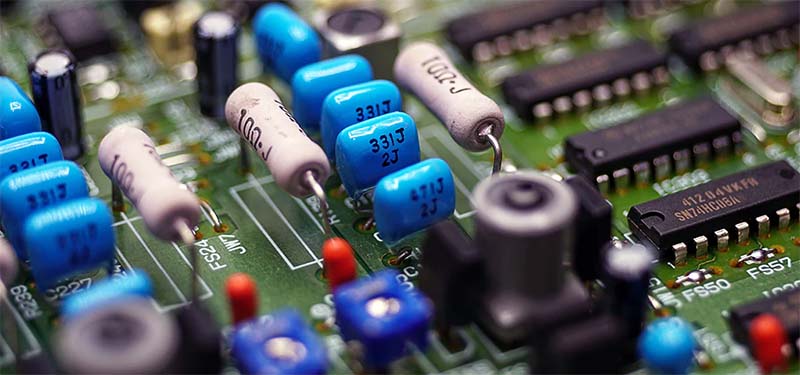

برد مدار چاپی چیست؟

تخته مداری چاپی (PCB) اساس اصلی دستگاه‌های الکترونیکی است و مسئول یکپارچه‌سازی و اتصال berbagai اجزای الکترونیکی است. این تخته پلتفرم نصب پایداری را برای اجزای میکروی مانند تراشه‌ها، مقاومت‌ها و خازن‌ها فراهم می‌کند و در عین حال اتصال الکتریکی و انتقال سیگنال بین آن‌ها را ممکن می‌سازد. این مقاله بر آن است تا توضیح دهد تخته مداری چاپی چیست و طراحی و ساخت تخته مداری چاپی را بررسی کند.

در مقایسه با سیم‌کشی دستی سنتی، PCB از مسیرهای مس مخصوص طراحی شده برای تکمیل اتصالات الکتریکی بین اجزا استفاده می‌کند که منجر به چیدمان مدار منظم‌تر، ساختار فشرده‌تر و بهبود قابل توجه پایداری و اعتبار محصولات الکترونیکی می‌شود.

تخته مداری چاپی چیست و چگونه کار می‌کند؟

تخته مداری چاپی (PCB) به عنوان حامل اصلی و مرکز اتصال دستگاه‌های الکترونیکی عمل می‌کند. این تخته بر روی یک بس‌تر عایق ساخته می‌شود که سطح آن دارای مسیرهای موصل مس و پدهای پیش‌طراحی شده است. از طریق این مسیرهای موصل، berbagai اجزای الکترونیکی - مانند مقاومت‌ها، خازن‌ها، تراشه‌های یکپارچه و سنسورها - به طور دقیق به هم متصل می‌شوند تا یک مدار الکتریکی کامل تشکیل دهند.

بس‌تر عایق PCB اجزا را در جای خود نگه می‌دارد و مدارها را از هم جدا می‌کند تا کوتاه‌مداری را جلوگیری کند. در عین حال، مسیرهای موصل سه عملکرد کلیدی را انجام می‌دهند: انتقال برق، انتقال سیگنال و ارتباط داده. این موارد tillsammans به اجزای مختلف اجازه می‌دهند که به هماهنگی کار کنند تا دستگاه بتواند عملکردهایی مانند محاسبه، کنترل، نمایش و ارتباط را انجام دهد.

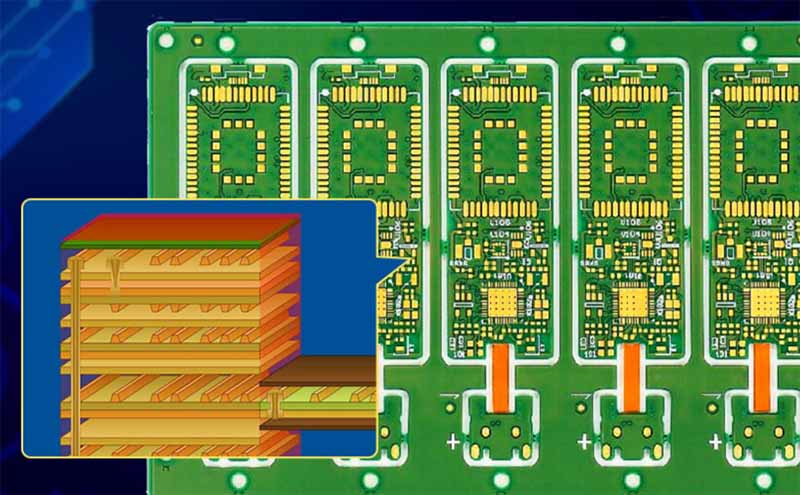

ساختار پایه تخته مداری چاپی

PCB از یک بس‌تر عایق به عنوان اساس ساختاری خود استفاده می‌کند که سطح آن دارای یک لایه فویل موصل مس است. از طریق فرآیند اچ‌چی، فویل مس به شکل مسیرها و پدهای پیش‌تعریف شده تشکیل می‌شود. سپس این موارد توسط لایه ماسک لحیم کاری محافظت می‌شوند و در نهایت یک لایه شیلک‌اسکرین برای علامت‌گذاری برچسب‌ها و متن اجزا اضافه می‌شود.

• بس‌تر عایق: پشتیبانی مکانیکی و عایق الکتریکی را فراهم می‌کند و از کوتاه‌مداری بین مدارها جلوگیری می‌کند.
• لایه مسیرهای موصل: از فویل مس اچ‌چی شده تشکیل شده و مسئول انتقال انرژی الکتریکی و سیگنال و همچنین اتصال اجزای الکترونیکی است.
• لایه ماسک لحیم کاری: مسیرهای مس را پوشانده و عایق‌کاری و محافظت در برابر اکسیداسیون و کوتاه‌مداری را فراهم می‌کند.
• لایه شیلک‌اسکرین: برای چاپ متن، نمادها و شماره‌های مرجع اجزا استفاده می‌شود تا در نصب و شناسایی اجزا کمک کند.

برای PCB‌های چندلایه، لایه‌های مس داخلی اضافی و لایه‌های دی‌الکتریک در داخل تخته xếp می‌شوند. اتصالات الکتریکی بین لایه‌ها از طریق سوراخ‌های عبوری (via) حاصل می‌شود که چگالی مسیریابی و یکپارچه‌سازی مدار را بیشتر افزایش می‌دهد.

انواع تخته مداری چاپی

بر اساس ساختار و فرآیندهای ساخت، PCB‌ها معمولاً به چهار نوع اصلی تقسیم می‌شوند: تک‌سطحی، دو‌سطحی، چندلایه و PCB‌های انعطاف‌پذیر، که هر کدام برای برآورده کردن سطوح مختلف یکپارچه‌سازی، محدودیت‌های فضایی و الزامات کاربردی طراحی شده‌اند.

PCB تک‌سطحی

PCB تک‌سطحی فقط در یک سمت بس‌تر عایق دارای مسیرهای موصل و پده است. اجزا فقط می‌توانند در سمت دارای مدار نصب شوند. ساختار ساده و هزینه پایین آن، آن را مناسب برای محصولات الکترونیکی پایه با مدارهای ساده و تعداد کم اجزا می‌کند.

PCB دو‌سطحی

PCB‌های دو‌سطحی دارای مسیرهای موصل در دو سطح بالایی و پایینی بس‌تر هستند. سوراخ‌های عبوری (via) مدارهای دو سمت را به هم متصل می‌کنند و چگالی مسیریابی بالاتر و گزینه‌های طراحی انعطاف‌پذیرتر را فراهم می‌کنند. این نوع به طور گسترده در الکترونیک مصرفی و دستگاه‌های کنترل صنعتی استفاده می‌شود.

PCB چندلایه

PCB‌های چندلایه با لایه‌برداری سه یا بیشتر لایه موصل با لایه‌های دی‌الکتریک عایق بین آن‌ها ساخته می‌شوند. سوراخ‌های عبوری (via) اتصال بین لایه‌ها را فراهم می‌کنند که منجر به چگالی مسیریابی بالا، اندازه فشرده و عملکرد پوشش عالی می‌شود. این تخته‌ها معمولاً در اسمارتفون‌ها، کامپیوترها، سرورها و سایر دستگاه‌های پیشرفته استفاده می‌شوند.

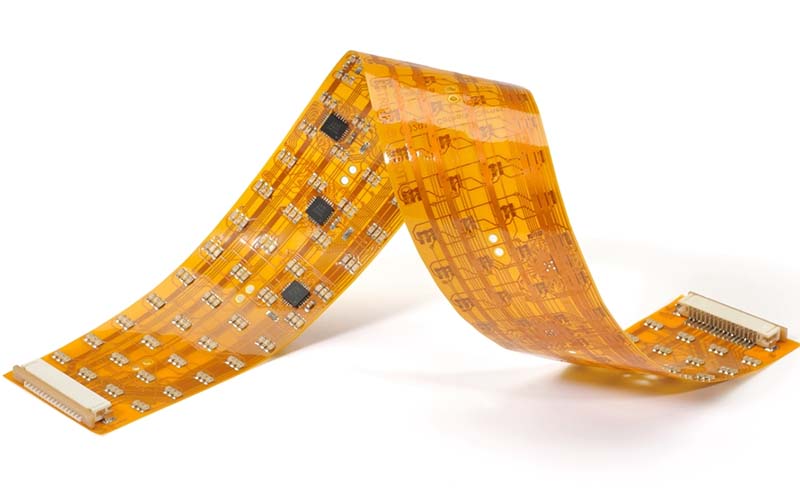

تخته مداری چاپی انعطاف‌پذیر (FPC)

PCB‌های انعطاف‌پذیر از مواد عایق انعطاف‌پذیر ساخته می‌شوند که به آن‌ها اجازه خم شدن، تا شدن یا پیچ شدن را می‌دهد. طراحی سبک وزن و اندازه کوچک آن‌ها، آن‌ها را برای کاربردهای فشرده، دارای شکل نامنظم یا متحرک ایده‌آل می‌کند. FPC‌ها به طور گسترده در نمایشگرها، دوربین‌ها و الکترونیک پوشیدنی پیاده‌سازی می‌شوند.

فرآیند ساخت PCB

ساخت تخته مداری چاپی (PCB) معمولاً شامل سه مرحله اصلی است: چاپ، اچ‌چی و لحیم کاری.

• چاپ: الگوی مدار طراحی شده با استفاده از لایه فوتو‌رزیست روی بس‌تر عایق چاپ می‌شود. این مرحله «انتقال» چیدمان مدار را روی تخته انجام می‌دهد و آن را برای فرآیند اچ‌چی بعدی به طور دقیق موقعیت‌دهی می‌کند.
• اچ‌چی: مس غیرжелатель با استفاده از محلول‌های شیمیایی حذف می‌شود و فقط مسیرهای مس و پدهای تعریف شده توسط الگوی چاپ شده باقی می‌مانند. این کار مسیرهای موصل مورد نیاز برای مدار را تشکیل می‌دهد.
• لحیم کاری: اجزای الکترونیکی مانند مقاومت‌ها، خازن‌ها و تراشه‌ها با استفاده از لحیم روی پدهای PCB متصل می‌شوند. این کار اتصالات الکتریکی بین اجزا و مسیرها را ایجاد می‌کند و قابلیت‌های عملکردی را برای تخته فراهم می‌کند.

تخته مداری چاپی برای چه مواردی استفاده می‌شود؟

تخته مداری چاپی (PCB) در تقریباً تمام دستگاه‌های الکترونیکی مدرن ضروری است، از جمله اسمارتفون‌ها، تبلت‌ها، دستگاه‌های پوشیدنی، شارژرهای بی‌سیم و berbagai محصولات برق. این تخته‌های چندلایه، ساخته شده از مواد متعدد، به عنوان پلتفرم اصلی برای ساخت PCBA (تخته مداری چاپی با اجزا نصب شده) عمل می‌کنند. این تخته‌ها عمدتاً اتصال جریان الکتریکی و سیگنال بین اجزای فعال و غیرفعال را ممکن می‌سازند.

در سطح پایه‌ترین خود، PCB اطمینان می‌دهد که دستگاه‌های الکترونیکی می‌توانند عملکردهای اساسی را انجام دهند. این تخته مسیرهای پایدار برای جریان و سیگنال فراهم می‌کند و به دستگاه‌ها اجازه می‌دهد که راه‌اندازی شوند و به طور قابل اعتماد کار کنند.

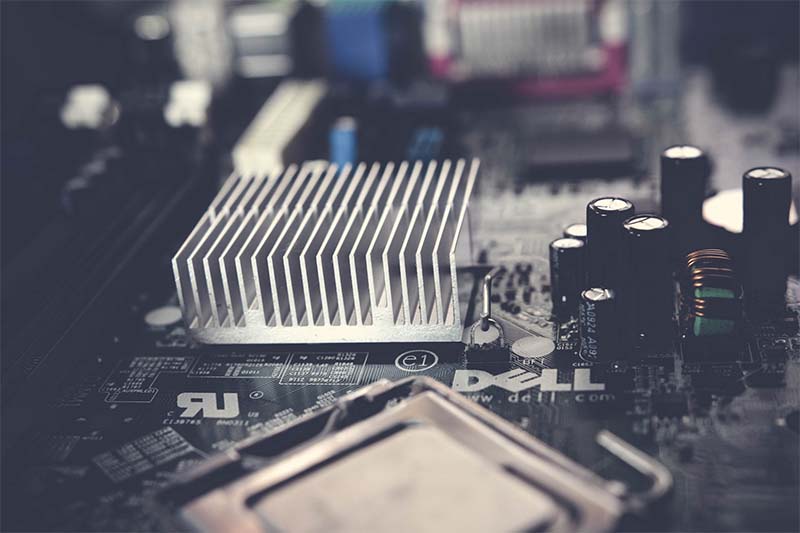

مادربرد کامپیوتر

با اجزای تخصصی و طراحی‌های سفارشی، PCB‌ها می‌توانند عملکردهای پیچیده و وظایف محاسباتی را پشتیبانی کنند. یک مثال معمول، مادربرد کامپیوتر است که به عنوان مرکز اصلی پردازش و ارتباط عمل می‌کند. علاوه بر کامپیوترها، PCB‌ها به طور گسترده در لوازم خانگی و تجهیزات صنعتی استفاده می‌شوند.

دستگاه‌های پزشکی

در حوزه پزشکی، PCB‌ها ناگزیر هستند. چه در ابزارهای نظارتی، تجهیزات تشخیصی و دستگاه‌های پزشکی قابل حمل، PCB‌های پایدار و قابل اعتماد انتقال دقیق سیگنال و عملکرد ایمن و پایدار را تضمین می‌کنند. PCB‌های با کیفیت بالا برای برآورده کردن استانداردهای دقیق، قابل اعتماد و ایمنی سختگیرانه مورد نیاز در کاربردهای پزشکی حیاتی هستند.

الکترونیک خودرو

رشد سریع الکترونیک خودرو، استفاده از PCB را در سیستم‌های خودرویی گسترش داده است. از کنترل موتور و سرگرمی داخل خودرو تا سیستم‌های ناوبری و ماژول‌های رانندگی خودکار، PCB‌ها اتصال مدار و پردازش سیگنال را ممکن می‌سازند. PCB‌های خودرویی باید از دماهای بالا، ارتعاشات و طول عمر طولانی مقاومت کنند که آن‌ها را برای عملکرد پایدار الکترونیک خودرو حیاتی می‌کند.

نمایشگرها

دستگاه‌های نمایش نیز به شدت به PCB‌ها وابسته هستند. چه برای LCDها، صفحه‌های OLED یا پنل‌های لمسی صنعتی، بردهای درایور اختصاصی انتقال سیگنال تصویر، کنترل پس‌نور و درایو تراشه را مدیریت می‌کنند. PCB‌ها مدار پایدار مورد نیاز را برای اطمینان از تصویر واضح، پاسخ سریع و عملکرد قابل اعتماد فراهم می‌کنند.

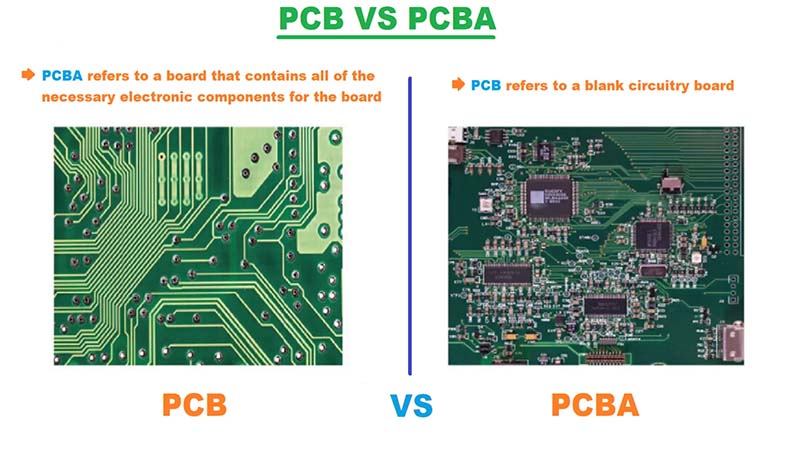

تفاوت بین PCB و PCBA چیست؟

تخته مداری چاپی (PCB، Printed Circuit Board) یک تخته است که با استفاده از فرآیندهایی مانند چاپ، پوشش دادن با مس و سوراخ زدن برای تشکیل مدارهای الکتریکی ساخته می‌شود. این تخته پشتیبانی ضروری برای نصب اجزای الکترونیکی و ایجاد اتصالات الکتریکی فراهم می‌کند.

PCBA (Printed Circuit Board Assembly) به PCB پردازش شده و مونتاژ شده اشاره دارد. این امر معمولاً شامل فرآیندهایی مانند نصب اجزا با استفاده از فناوری SMT (تکنولوژی مونتاژ سطحی) و قرار دادن اجزا با فناوری DIP (ورودی از طریق سوراخ) است.

PCB و PCBA دو مرحله مختلف یک فرآیند کلی را نشان می‌دهند. یک PCB از یک بس‌تر مسطح و سفت – معمولاً ساخته شده از مواد مانند شیشه‌ریز و رزین اپوکسی – با مسیرهای مس حفر شده تشکیل شده است. این مسیرهای مس، مسیرهایی برای سیگنال‌های الکتریکی فراهم می‌کنند و اجزای مختلف روی تخته را به هم متصل می‌کنند.

در مقابل، PCBA یک تخته مداری کاملاً عملکردی است که شامل تمام اجزای لازم برای یک کاربرد خاص است. پس از مونتاژ، PCBA می‌تواند مستقیماً در دستگاه‌های الکترونیکی یکپارچه شود. PCBAهای کاملاً مونتاژ شده به طور گسترده در الکترونیک مصرفی، کامپیوترها، الکترونیک خودرو، دستگاه‌های پزشکی و غیره استفاده می‌شوند. این مونتاژهای کامل، قطعات ضروری دستگاه‌های مدرن هستند که می‌توانند عملکردهایی از مدیریت برق تا پردازش سیگنال پیچیده را انجام دهند.

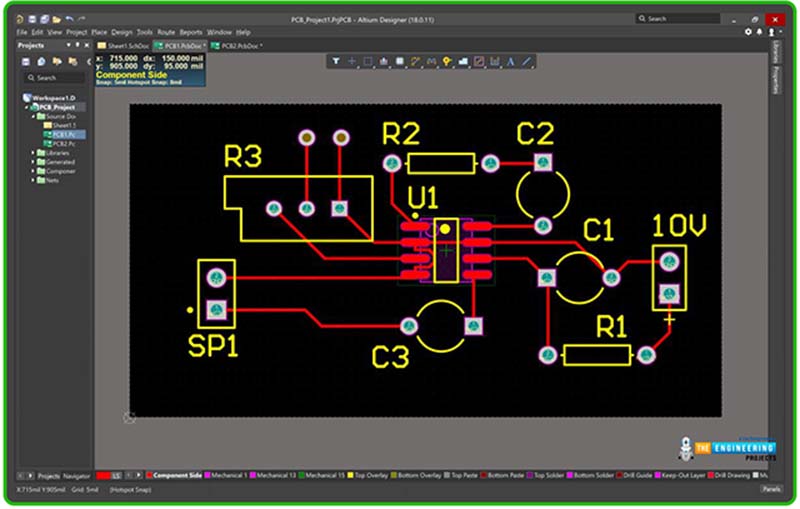

طراحی و تولید تخته مداری چاپی

طراحی PCB

طراحی PCB شامل انتخاب اجزای مناسب، اتصال آن‌ها از طریق طراحی شماتیک و تعریف چیدمان فیزیکی تخته مداری چاپی است. هدف طراحی PCB، تولید فایل‌های دقیق تخته با ساختار قابل اعتماد، عملی و قابل تولید است.

تولید PCB

تولید PCB به فرآیند تولید تخته‌های خالی بر اساس فایل‌های خروجی طراحی اشاره دارد. این فرآیند شامل یک سری مراحل پردازش است، از مواد دی‌الکتریک و لامینات شروع شده، طبق مشخصات ساخته می‌شود و با بازرسی و تست برای رعایت استانداردهای مورد نیاز به پایان می‌رسد.

مونتاژ PCB چقدر هزینه می‌کند؟

هزینه PCBA تحت تأثیر بسیاری از عوامل است، شامل هزینه نیروی کار، هزینه قالب‌ها، هزینه تنظیمات، زمان تحویل، تعداد سفارش و فناوری تولید. هزینه اجزا نیز بخش اصلی است و هزینه کل PCBA در کشور و منطقه مختلف متفاوت است. حمل و نقل و بسته‌بندی نیز عوامل هزینه‌ای هستند که باید در نظر گرفته شوند.

هزینه اولیه نیروی کار شامل سرمایه‌گذاری در کارگران خط تولید و خطوط تولید خودکار است. هزینه نیروی کار بین مناطق متفاوت است و استانداردهای کیفیت محصول نیز تفاوت دارند. اشکال سفارشی و ساختارهای خاص، هزینه کل نیروی کار را افزایش می‌دهند. هزینه قالب‌ها و تنظیمات برای طرح‌های غیراستاندارد معمولاً بالا است، در حالی که طراحی استاندارد PCB می‌تواند به طور مؤثر چنین هزینه‌های اضافی را کاهش دهد.

کجا می‌توان تخته مداری PCB را خریداری کرد؟

انتخاب یک تولیدکننده مناسب PCBA، نیازمند ارزیابی جامع ظرفیت تولید کارخانه، سطح فرآیند، سیستم کنترل کیفیت و قابلیت تحویل است. همچنین باید به این 점 توجه کرد که آیا کانال‌های تامین اجزا آن رسمی است، آیا دقت مونتاژ SMT و مونتاژ DIP با الزامات محصول مطابقت دارد و آیا دارای فرآیندهای کامل تست و پیری است. زمان تحویل، حداقل تعداد سفارش، سیستم قیمت‌گذاری، خدمات پس از فروش و پشتیبانی فنی نیز معیارهای ارزیابی مهمی هستند.

سرویس‌های PCBA ما

Eastech راه‌حل‌های حرفه‌ای مونتاژ تخته مداری PCBA یکپارچه را ارائه می‌دهد، شامل مونتاژ مدار سطح تخته و خدمات مونتاژ و تست دستگاه کامل. ما در پردازش SMT و فناوری مونتاژ DIP از طریق سوراخ متخصص هستیم و از نیازهای متنوع مونتاژ از خطوط تولید با سرعت بالا کاملاً خودکار تا لحیم کاری دستی با دقت بالا پشتیبانی می‌کنیم و خدمات تولید الکترونیکی یکپارچه، پایدار، قابل اعتماد و مقرون به صرفه را برای مشتریان ارائه می‌دهیم.

در نهایت، از مسیریابی پایه جریان و سیگنال تا پشتیبانی از کاربردهای پیچیده و با عملکرد بالا، PCBها پایه دستگاه‌های الکترونیکی مدرن را تشکیل می‌دهند. آگاهی از کاربرد تخته مداری چاپی، به برجسته کردن نقش حیاتی آن در الکترونیک مصرفی، دستگاه‌های پزشکی، سیستم‌های خودرو و تجهیزات صنعتی کمک می‌کند. با انتخاب PCB و PCBA مناسب برای پروژه خود از طریق EASTECH، می‌توانید عملکرد قابل اعتماد، مونتاژ کارآمد و تامین پایدار اجزا را تضمین کنید.
