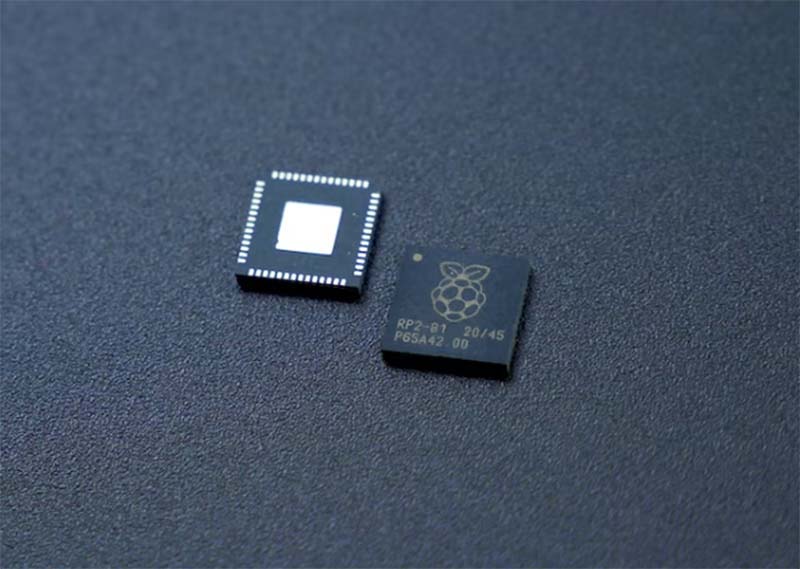

میکروکنترلر چیست؟

میکروکنترلر چیست؟ میکروکنترلر یک میکروکامپیوتر تک‌چیپی است که اجزای اصلی یک کامپیوتر کوچک را در یک چیپ واحد یکپارچه می‌کند. یک MCU (واحد میکروکنترلر) یک واحد پردازش مرکزی (CPU)، حافظه، تایمرها، رابط‌های ورودی/خروجی و سایر ماژول‌های عملکردی را در یک سیستم فشرده ترکیب می‌کند. این دستگاه مسئول هماهنگی عملکرد مدارها، پردازش سیگنال، کنترل périفراری‌ها، تصمیم‌گیری منطقی و اجرای دستورات است.

میکروکنترلر برای چه استفاده می‌شود؟ معمولاً برای کنترل و نظارت بر انواع دستگاه‌ها و سیستم‌های الکترونیکی مانند لوازم خانگی، الکترونیک خودرو و تجهیزات پزشکی استفاده می‌شود. با توسعه سریع هوش مصنوعی (AI)، اینترنت اشیاء (IoT) و محاسبات لبه‌ای، میکروکنترلرها از نقش‌های سنتی متمرکز بر کنترل به سمت کاربردهای هوشمندتر و کارآمدتر در حال تکامل هستند.

اجزای اصلی ی یک میکروکنترلر چیست؟

واحد پردازش مرکزی (CPU):

به عنوان هسته محاسبات و کنترل، CPU دستورات را اجرا می‌کند، عملیات‌های حسابی و منطقی را انجام می‌دهد و جریان برنامه را مدیریت می‌کند.

حافظه:

حافظه برنامه: معمولاً Flash یا ROM، برای ذخیره دائمی فرم‌افزار یا کد برنامه کاربردی استفاده می‌شود. داده‌ها حتی هنگام قطع برق حفظ می‌شوند.

حافظه داده:

معمولاً RAM، برای ذخیره موقت متغیرها و داده‌های میانی در طول اجرای برنامه استفاده می‌شود. داده‌ها هنگام قطع برق از بین می‌روند.

رابط‌های ورودی/خروجی (I/O):

• I/O دیجیتال عمومی (GPIO): می‌توان آن را به عنوان ورودی یا خروجی پیکربندی کرد، برای اتصال دستگاه‌های دیجیتال مانند دکمه‌ها و LEDها استفاده می‌شود.
• رابط‌های ارتباطی: مانند UART، I2C و SPI، که تبادل سریالی داده بین دستگاه‌ها را امکان‌پذیر می‌کند.
• رابط‌های آنالوگ: شامل ADC (مبدل آنالوگ به دیجیتال) و DAC (مبدل دیجیتال به آنالوگ)، برای پردازش سیگنال‌های آنالوگ استفاده می‌شوند.

تایمرها/شمارنده‌ها:

برای تولید تاخیرهای زمانی دقیق، اندازه‌گیری عرض پالس یا شمارش رویدادهای خارجی استفاده می‌شوند. این‌ها برای کاربردهای زمان‌بندی و کنترل ضروری هستند.

رابط‌های ارتباطی سریالی:

مانند UART، SPI و I2C، که ارتباط داده با سایر تراشه‌ها یا دستگاه‌ها را امکان‌پذیر می‌کنند و از گسترش سیستم پشتیبانی می‌کنند.

مبدل آنالوگ به دیجیتال (ADC):

سیگنال‌های آنالوگ از سنسورها یا سایر دستگاه‌ها را به سیگنال‌های دیجیتال برای پردازش توسط CPU تبدیل می‌کند.

مدار ساعت (Clock):

سیگنال‌های زمانی همگام شده را برای کل تراشه فراهم می‌کند. معمولاً از یک نوسانگر و مدارهای تقسیم ساعت تشکیل شده تا عملکرد هماهنگ تمام ماژول‌ها را تضمین کند.

سیستم وقفه (Interrupt):

اولویت و پاسخ به رویدادهای داخلی یا خارجی (مانند فشردن دکمه یا taşیدن تایمر) را مدیریت می‌کند و به میکروکنترلر اجازه می‌دهد تا وظایف فوری را در زمان واقعی پردازش کند.

علاوه بر این، میکروکنترلرهای مدرن ممکن است ماژول‌های عملکردی اضافی مانند مبدل‌های دیجیتال به آنالوگ (DAC)، خروجی‌های مدولاسیون عرض پالس (PWM)، کنترلرهای USB، رابط‌های Ethernet، درایورهای LCD یا کانال‌های DMA را یکپارچه کنند تا از نیازهای کاربردی متنوع‌تر و پیشرفته‌تر پشتیبانی کنند.‌

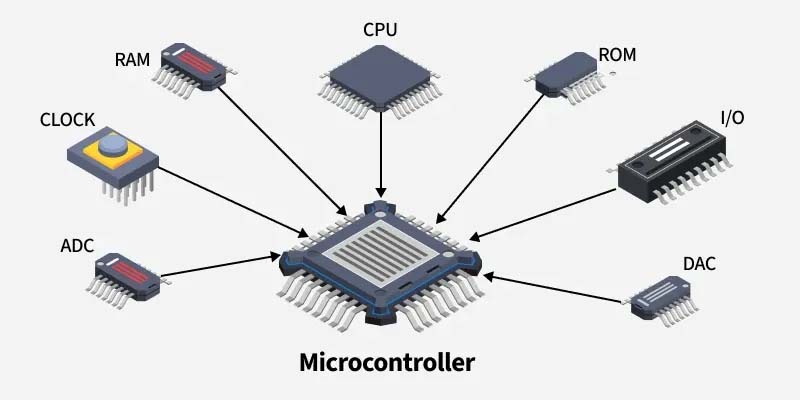

میکروکنترلر چگونه کار می‌کند؟

مکانیزم عملیاتی اصلی میکروکنترلر:

1. گرفتن (Fetch): میکروکنترلر یک دستور را از حافظه برنامه بازی می‌کند.

2. دیکودینگ (Decode): دستور تفسیر شده و به سیگنال‌های سطح ماشین که CPU می‌تواند بفهمد، تبدیل می‌شود.

3. اجرای (Execute): CPU عملیات مورد نیاز را انجام می‌دهد، مانند محاسبات حسابی، پردازش منطقی یا کنترل périفراری‌ها.

4. ذخیره (Store): نتیجه به یک رجیستر یا حافظه برای استفاده بعدی بازنویسی می‌شود.

این چرخه پیوسته گرفتن–دیکودینگ–اجرای–ذخیره به میکروکنترلر اجازه می‌دهد تا داده‌ها را پردازش کند، دستگاه‌های خارجی را کنترل کند و به رویدادهای سیستم به طور کارآمد و در زمان واقعی پاسخ دهد.

میکروکنترلر در یک سیستم تعبیه‌شده (Embedded) چگونه کار می‌کند؟

میکروکنترلر به عنوان واحد کنترل مرکزی یک سیستم تعبیه‌شده عمل می‌کند و مسئول اجرای وظایف اختصاصی و مدیریت عملکردهای خاص سیستم است. برخلاف کامپیوترهای عمومی، معمولاً بدون سیستم عامل پیچیده کار می‌کند و این به آن اجازه می‌دهد که به طور مستقل و با کارایی بهینه عمل کند. با یکپارچه کردن پردازنده، حافظه، رابط‌های ورودی/خروجی، تایمرها و périفراری‌های ارتباطی در یک چیپ واحد، میکروکنترلر طراحی فشرده، مصرف انرژی کم و عملکرد قابل اعتماد در زمان واقعی را ارائه می‌دهد.

با سرعت پاسخ سریع و قابلیت‌های کارآمد پردازش سیگنال در زمان واقعی، میکروکنترلرها برای کاربردهایی که پایداری بالا و کنترل زمان‌بندی دقیق را نیاز دارند، ایده‌آل هستند. این کاربردها شامل کنترل موتورها و سرووها، جمع‌آوری و پردازش داده‌های سنسور در زمان واقعی و همچنین ارتباط از طریق رابط‌های سریالی، باس‌های صنعتی و ماژول‌های بی‌سیم هستند. با هماهنگی این عملکردها، میکروکنترلرها به خودکارسازی، سنسینگ هوشمند و عملکرد قابل اعتماد سیستم در کاربردهای تعبیه‌شده مدرن کمک می‌کنند.

کاربردهای میکروکنترلر تعبیه‌شده

1. الکترونیک خودرو

میکروکنترلرها به عنوان واحدهای کنترل اصلی در سیستم‌های الکترونیکی خودرو عمل می‌کنند و به طور گسترده در کنترل بدنه، مدیریت سیستم پیشران، کنترل شاسی، سرگرمی درون خودرو و سیستم‌های پیشرفته کمک به راننده (ADAS) استفاده می‌شوند. آن‌ها داده‌های سنسور را به صورت زمان واقعی جمع‌آوری کرده و منطق کنترلی را به سرعت اجرا می‌کنند و عملکرد پایدار، ایمن و کارآمد سیستم‌های حرکت، ترمز، فرمان، روشنایی و کنترل اقلیم را تضمین می‌کنند. به همین دلیل، میکروکنترلرها پشتیبانی سخت‌افزاری بنیادین برای خودروهای هوشمند و فناوری‌های رانندگی خودمختار هستند.

2. خودکارسازی صنعتی

در خودکارسازی صنعتی، میکروکنترلرها نقش حیاتی در کنترل دقیق و پردازش زمان واقعی ایفا می‌کنند. آن‌ها موتورها را به صورت قابل اعتماد هدایت می‌کنند، سیگنال‌های مختلف سنسورها را جمع‌آوری کرده و محرک‌ها را کنترل می‌کنند. میکروکنترلرها به طور گسترده در PLC، درایوهای سروو، اینورترها، ربات‌های صنعتی، ابزارهای هوشمند و سیستم‌های کنترل خطوط تولید استفاده می‌شوند و تولید خودکار و نظارت بر تجهیزات با دقت بالا و قابلیت اطمینان بالا را ممکن می‌کنند.

3. خانه هوشمند

میکروکنترلرها به عنوان «هسته هوشمند» دستگاه‌های خانه هوشمند عمل می‌کنند. در کاربردهایی مانند روشنایی هوشمند، سیستم‌های امنیتی، لوازم خانگی، قفل‌های هوشمند و دستگاه‌های نظارت بر محیط، آن‌ها با جمع‌آوری داده، اتخاذ تصمیم محلی، ارتباط شبکه و کنترل هماهنگی سروکار دارند. این امر به دستگاه‌های خانگی اجازه می‌دهد تا به طور خودکار درک کنند، تحلیل کرده و پاسخ دهند و تجربه زندگی هوشمند ایمن‌تر، راحت‌تر و با بازده انرژی بالاتر را ارائه دهند.

4. هوش مصنوعی لبه (Edge AI)

در سناریوهای محاسبات لبه‌ای و هوش مصنوعی سبک، میکروکنترلرها قابلیت‌های پردازش هوشمند محلی، فشرده و با مصرف انرژی کم را ارائه می‌دهند. بدون وابستگی به اتصال ابر، آن‌ها می‌توانند وظایف استنتاج هوش مصنوعی مانند تشخیص صدا، تشخیص تصویر، تحلیل رفتار و هشدارهای ناهنجاری را مستقیماً در سطح دستگاه اجرا کنند. آن‌ها به طور گسترده در دستگاه‌های پوشیدنی، سنسورهای هوشمند، ترمینال‌های لبه صنعتی و گره‌های اینترنت اشیاء (IoT) استفاده می‌شوند و هوش محلی با تاخیر کم، تمرکز بر حریم خصوصی و قابلیت اطمینان بالا را فراهم می‌کنند.

علاوه بر این زمینه‌های اصلی، میکروکنترلرها همچنین در الکترونیک مصرفی، تجهیزات پزشکی، تجهیزات مخابراتی و سیستم‌های انرژی نوین به طور گسترده استفاده می‌شوند. آن‌ها از عملکردهایی مانند مدیریت باتری، کنترل برق، ثبت داده و تشخیص عیب سیستم پشتیبانی می‌کنند و عملکرد کارآمد، قابل اعتماد و هوشمند در کاربردهای متنوع را تضمین می‌کنند.

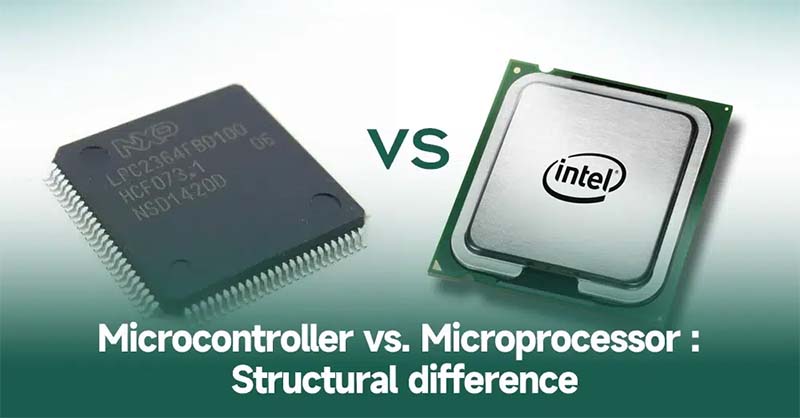

میکروکنترلر در مقابل میکروپروسسور

هر دو پردازنده‌های تک‌چیپی هستند که می‌توانند منطق محاسباتی را اجرا کنند. ویژگی تعریف‌کننده یک میکروکنترلر این است که تمام اجزای محاسباتی لازم را در یک چیپ واحد یکپارچه می‌کند و به این ترتیب می‌تواند بدون نیاز به مدارهای خارجی اضافی عمل کند. در مقابل، یک میکروپروسسور عمدتاً از یک CPU تشکیل شده و برای ارائه حافظه، رابط‌های سریالی، عملکردهای ورودی/خروجی (I/O) و سایر ویژگی‌های ضروری به چندین چیپ پشتیبانی متکی است.

یک واحد میکروکنترلر (MCU) در اصل یک کامپیوتر فشرده است که بر روی یک چیپ واحد ساخته شده است. در مقایسه با یک واحد میکروپروسسور (MPU)، میکروکنترلرها به طور گسترده‌تر در کاربردهای کنترل اختصاصی و تعبیه‌شده استفاده می‌شوند. میکروکنترلرها به طور مستقل عمل می‌کنند، در حالی که میکروپروسسورها برای کار با دستگاه‌های کمکی خارجی و سخت‌افزار پشتیبانی طراحی شده‌اند.

عملکرد

سرعت کلاک:

میکروپروسسورها معمولاً عملکرد بالاتری ارائه می‌دهند و سرعت کلاک آن‌ها تا 4 گیگاهرتز می‌رسد. آن‌ها قادر به پردازش موثر حجم زیادی از دستورات هستند که آن‌ها را برای سیستم‌های عامل، نرم‌افزارهای پیچیده و وظایف پر از داده که به قدرت محاسباتی قابل توجهی نیاز دارند، مناسب می‌کند. در مقابل، میکروکنترلرها بر بازده و قابلیت اطمینان تمرکز دارند نه بر حداکثر قدرت پردازش. سرعت کلاک آن‌ها معمولاً تا حدود 80 مگاهرتز می‌رسد که برای کاربردهای مطلوب آن‌ها کافی است و در عین حال مصرف انرژی و تولید گرما را به طور موثر کاهش می‌دهد. میکروکنترلرها در وظایف پایه مانند جمع‌آوری داده‌های سنسور، کنترل محرک‌ها و مدیریت سخت‌افزار عملکرد فوق‌العاده‌ای دارند.

حافظه:

میکروپروسسورها از ظرفیت‌های حافظه بزرگتر پشتیبانی می‌کنند و می‌توانند با ماژول‌های حافظه خارجی ترکیب شوند که به آن‌ها اجازه می‌دهد تا پردازش داده‌های حجمی و عملیات نرم‌افزار پیچیده را مدیریت کنند. از سوی دیگر، میکروکنترلرها با حافظه داخلی محدودی عرضه می‌شوند که برای کاربردهای از پیش تعریف شده کافی است اما برای پردازش داده‌های مقیاس بزرگ یا برنامه‌های بسیار پیچیده مناسب نیست.

رابط‌های périفراری:

میکروپروسسورها قابلیت‌های ورودی/خروجی (I/O) انعطاف‌پذیرتری ارائه می‌دهند و می‌توانند به طیف وسیعی از دستگاه‌های خارجی و périفراری متصل شوند که آن‌ها را برای سیستم‌های پیچیده مانند کامپیوترهای شخصی و سرورها ایده‌آل می‌کند. با این حال، وابستگی آن‌ها به اجزای خارجی گاهی اوقات می‌تواند تاخیر ایجاد کند. میکروکنترلرها تعداد محدودتری از رابط‌های I/O داخلی دارند که برای کاربردهای اختصاصی کافی است. از آنجایی که اجزای آن‌ها در یک چیپ واحد یکپارچه شده‌اند، می‌توانند حتی با سرعت کلاک پایین‌تر، عملکرد سریع و کارآمدی را به دست آورند.

هزینه

تفاوت هزینه بین این دو قابل توجه است. میکروکنترلرها معماری ساده‌تری با سطح یکپارچگی بالاتر و تعداد کمتر اجزای خارجی دارند که منجر به کاهش هزینه‌های تولید می‌شود. از آنجایی که حافظه و périفراری‌های داخلی را شامل می‌شوند، نیاز به سخت‌افزار اضافی را کاهش می‌دهند و هزینه کلی سیستم را پایین می‌برند.

میکروپروسسورها ساختار پیچیده‌تری دارند و برای عملکرد صحیح به اجزای périفراری و ماژول‌های حافظه خارجی اضافی نیاز دارند که هزینه کل سیستم را افزایش می‌دهد. با این حال، عملکرد بالا و انعطاف‌پذیری آن‌ها هزینه بالاتری را توجیه می‌کنند و آن‌ها را برای سیستم‌های پیچیده و سناریوهای کاربردی سطح بالا مناسب می‌کند.

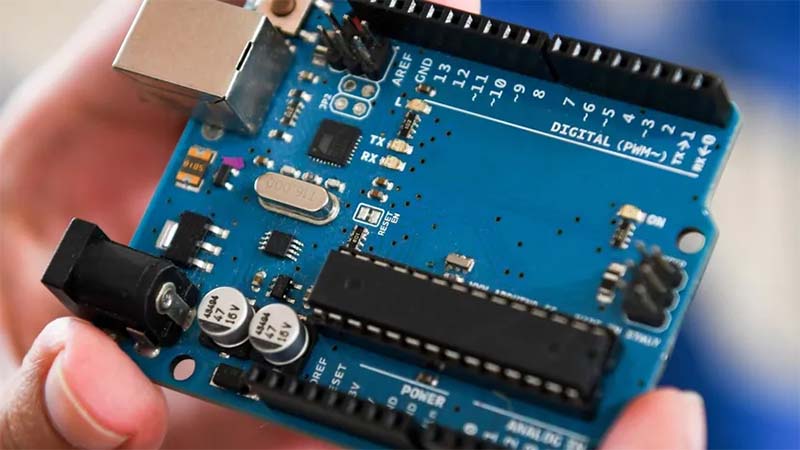

Eastech به شما کمک می‌کند تا نیازهای خود به میکروکنترلر و میکروپروسسور را برآورده کنید

Eastech میکروکنترلرهای با عملکرد بالا و مصرف انرژی کم از برندهای پیشرو جهانی را ارائه می‌دهد که برای کاربردهایی مانند خانه هوشمند و IoT مناسب هستند. پرتفوی محصولات MCU ما به تولیدکنندگان دستگاه‌ها یک راه‌حل یکپارچه (one-stop) برای توسعه کاربردهای سیم‌دار و بی‌سیم ارائه می‌دهد. با واحدهای پردازشی داخلی و ماژول‌های حافظه، میکروکنترلرها می‌توانند برای اجرای کارآمد عملکردهای کنترل منطقی، پردازش سیگنال و ارتباط داده برنامه‌ریزی شوند.

آینده میکروکنترلرها: بینش‌هایی در مورد کاربرد

1. تقویت شده توسط فناوری نیمه‌هادی نسل سوم

مواد نیمه‌هادی نسل سوم که با کاربید سیلیسیم (SiC) و نیترید گالیم (GaN) نمایندگی می‌شوند، مرزهای عملکرد میکروکنترلرها را در سطح بنیادی دوباره تعریف می‌کنند. با مزایایی مانند مقاومت بالا به ولتاژ، اتلاف کم قدرت و تحمل دما، همراه با فناوری‌های فرآیند پیشرفته و راه‌حل‌های نوظهور حافظه (مانند MRAM و PCM)، این مواد به طور قابل توجهی بازده انرژی تراشه، چگالی قدرت و سازگاری محیطی را افزایش می‌دهند. این امر باعث می‌شود قابلیت هدایت قوی‌تر، زمان پاسخ سریع‌تر و عمر طولانی‌تر برای کاربردها در الکترونیک خودرو، کنترل صنعتی و سیستم‌های انرژی نوین حاصل شود و آن‌ها را به یک پایه اصلی برای سخت‌افزار هوشمند سطح بالا تبدیل می‌کند.

2. یکپارچگی عمیق هوش مصنوعی و محاسبات لبه‌ای

میکروکنترلرها از دستگاه‌های سنتی «اجرای کنترل» به سمت پلتفرم‌هایی که قادر به اتخاذ تصمیمات هوشمند محلی هستند، در حال تکامل هستند. با یکپارچه کردن NPU، شتاب‌دهنده‌های AI و موتورهای استنتاج سبک، آن‌ها می‌توانند داده‌های صدا، دید و سنسور را مستقیماً در لبه به صورت زمان واقعی پردازش کنند. معماری‌های همکاری ابر-لبه تاخیر را کاهش داده و حریم خصوصی داده را افزایش می‌دهند و به هوش اجازه می‌دهد که مستقل از ابر عمل کند. این پیشرفت به طور گسترده بازرسی صنعتی، خودکارسازی خانه هوشمند، درک درون خودرو، دستگاه‌های پوشیدنی و سایر سناریوهای لبه را پشتیبانی می‌کند و انتقال از مفهوم به پیاده‌سازی واقعی هوش همه‌جانب را تسریع می‌کند.

3. مصرف انرژی کم و قابلیت اطمینان بالا

برای پاسخگویی به تقاضاهای سیستم‌های تغذیه شده توسط باتری، عملکرد بدون نظارت برای دوره‌های طولانی و محیط‌های سخت، میکروکنترلرها به سمت بازده انرژی افراطی و قابلیت اطمینان در طول چرخه عمر کامل پیشرفت می‌کنند. از طریق عملکرد در ولتاژ تقریباً آستانه، مدیریت پویای انرژی و حالت‌های خواب چند سطحی، آن‌ها به سطوح فوق‌العاده پایین جریان استراحت می‌رسند. در عین حال، رعایت استانداردهای خودروسازی ASIL-D و استانداردهای ایمنی عملکردی صنعتی، عملکرد ضد تداخل، تحمل نقص، مکانیزم‌های راه‌اندازی امن و حفاظت رمزنگاری را تقویت می‌کند. این بهبودها عملکرد پایدار طولانی مدت و امنیت قابل اعتماد داده را در کاربردهای حیاتی تضمین می‌کنند.
